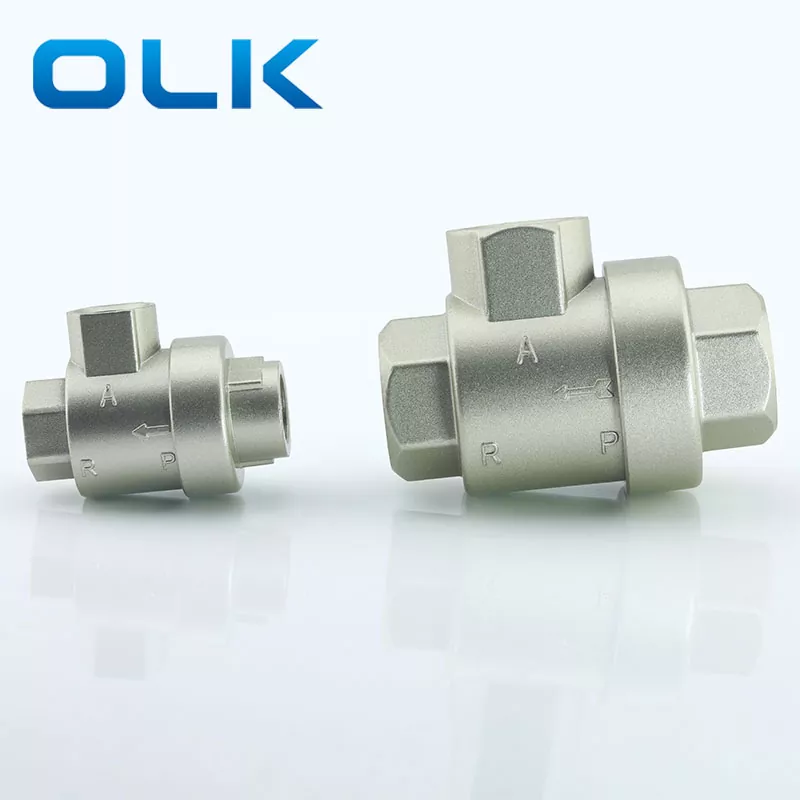

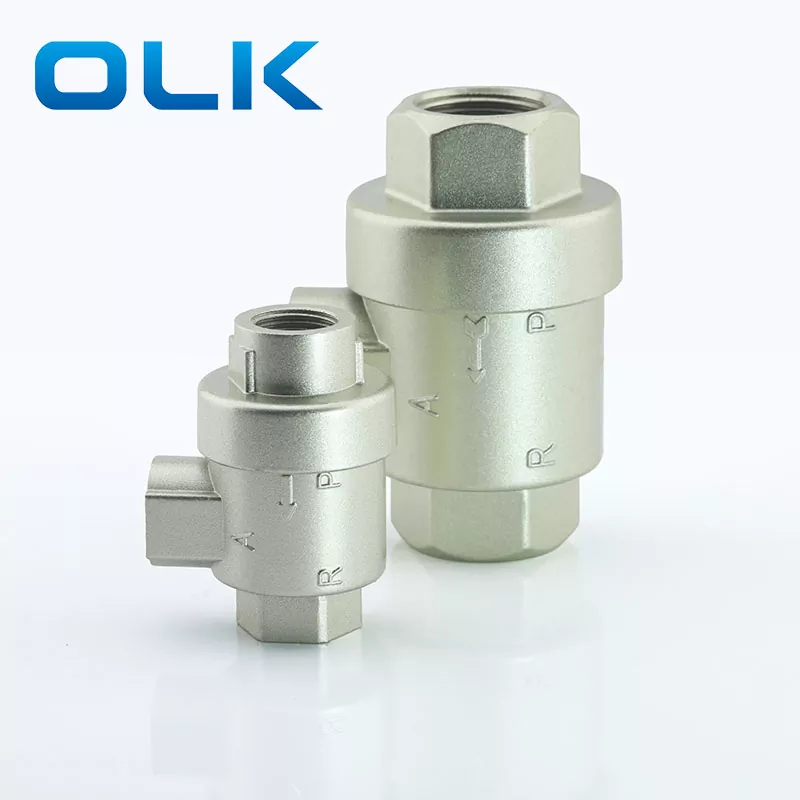

XQ Quick Auspuffventil

OLK XQ Quick Auspuffventil ist ein Ventil, das das Druckgas automatisch aus dem Auslass ausschöpft, wenn der Einlassdruck auf einen bestimmten Wert fällt. Wenn am Einlass Luftdruck vorliegt, wird der Ventilkern (Einweg-Dichtungsring oder Membran) aufgeschoben, wodurch der Auspuffanschluss geschlossen und aus dem Auslass ausgegeben wird. Wenn der Einlass geleert wird, drückt der Auslassdruck den Ventilkern, um den Einlass zu versiegeln, und das Auslassgas erschöpft schnell durch den Auspuffanschluss. XQ Quick Auspuffventil bietet fünf Verbindungsgrößenoptionen: M5, G1/8, G1/4, G3/8 und G1/2.

Anwendung und Vorsichtsmaßnahmen für XQ Quick Auspuffventil:

XQ Quick Auspuffventil wird in Situationen verwendet, in denen pneumatische Komponenten und Geräte schnell erschöpfen müssen. Wenn der Zylinder zwischen dem Zylinder und dem Richtventil installiert ist, erschöpft der Zylinder direkt durch das XQ -Schnellabgasventil anstelle des Richtventils, was die Bewegungsgeschwindigkeit des Zylinders erheblich erhöht. Dieser Effekt ist insbesondere auffällig, wenn die Pipeline zwischen dem Zylinder und dem Ventil lang ist. Wenn der Auslassanschluss des Richtventils groß ist und das Verbindungsrohr zwischen dem Zylinder und dem Ventil kurz ist, ist die Installation eines schnellen Auspuffventils nicht erforderlich.

Um einen schnellen Auspuff zu erreichen, muss der Druck am schnellen Abgasventileinlass schnell geleert werden, so

Stellen Sie sicher, dass der Zylinder bei der Verwendung des XQ -Schnellabsventils eine ausreichende Polsterkapazität hat.

Xq Schnellveröffentlichungs -Ventilsymbol

XQ Quick Auspuffventil Allgemeine Parameter
