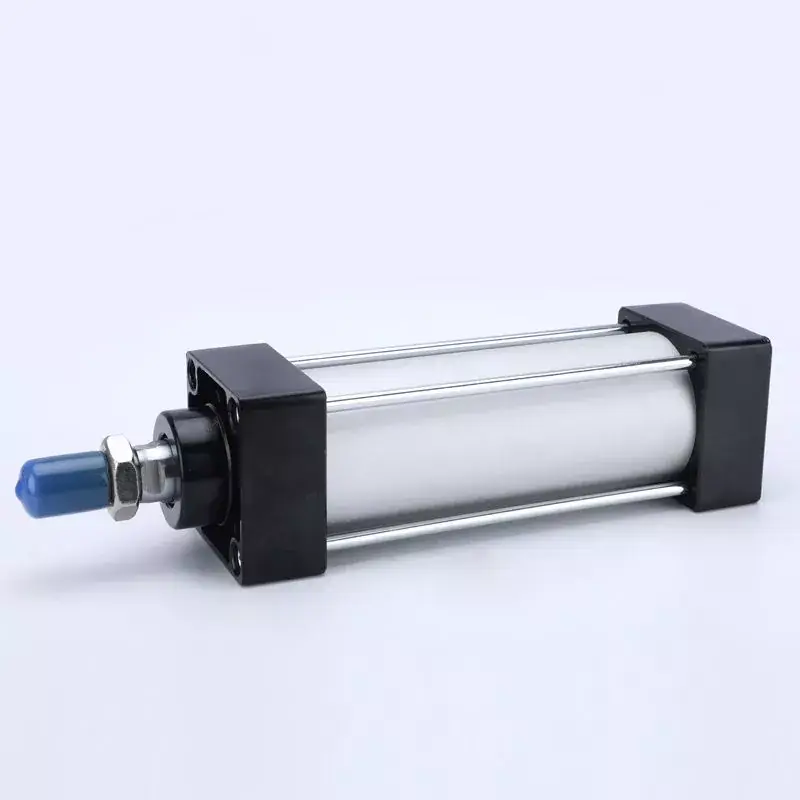

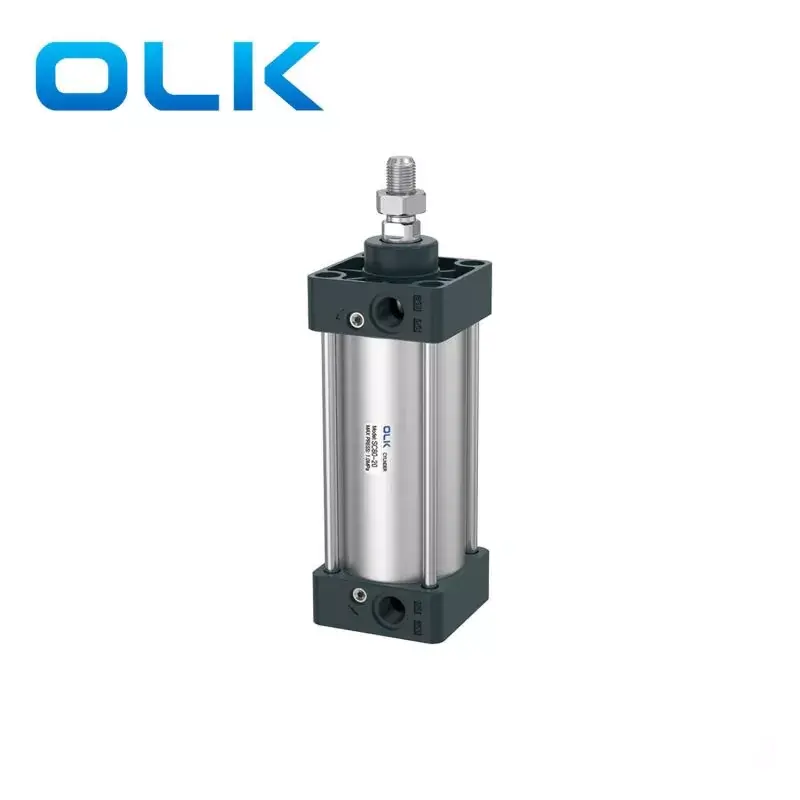

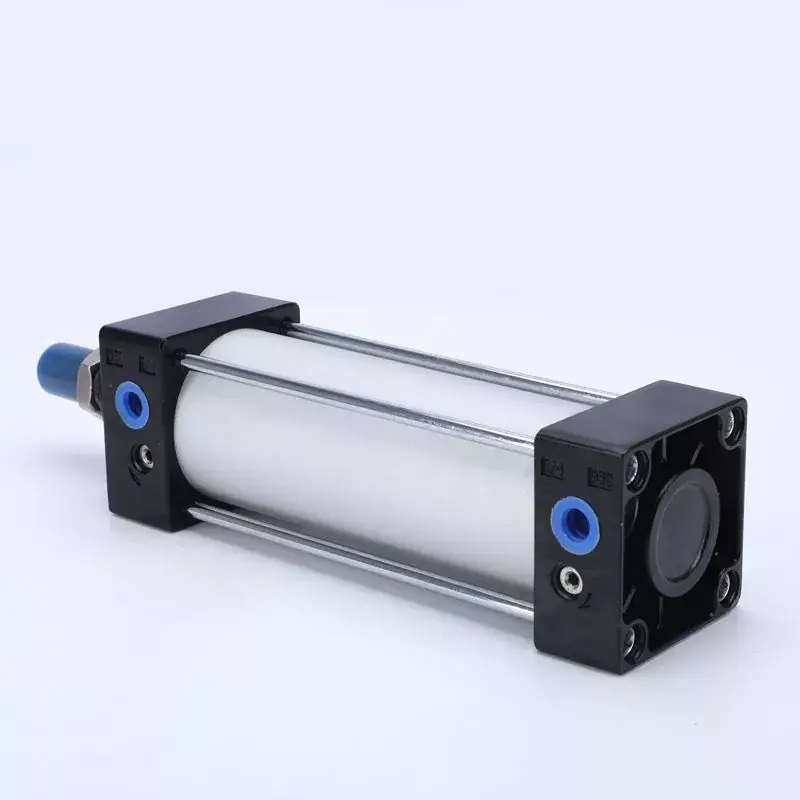

Standardzylinder der SC-Serie

Model:SC 80X80

Willkommen bei uns im Großhandel mit Standardzylindern der SC-Serie. Jede Kundenanfrage wird innerhalb von 24 Stunden beantwortet. Ouleikai (OLK) ist der professionelle Hersteller. Wir möchten Ihnen Zylinder der SC-Serie liefern und Ihnen den besten Kundendienst und eine pünktliche Lieferung bieten.

Brand:
OLK
Bore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mm
Stroke:
25mm - 1000mm
Action:
Double Acting
Cushion:
Adjustable Air Cushion
Working Pressure:
0.1-1.0Mpa(14-145 Psi)

Anfrage absenden

Produktbeschreibung

OLK ist ein chinesischer Hersteller und Lieferant, der hauptsächlich Standardzylinder der SC-Serie mit langjähriger Erfahrung herstellt. Ich hoffe, eine Geschäftsbeziehung mit Ihnen aufzubauen. Die Standard-Pneumatikzylinder der SC-Serie werden aus leichten Materialien wie einer Aluminiumlegierung hergestellt, was zu einem geringeren Gewicht führt, was zur Verbesserung der Betriebseffizienz der Ausrüstung beiträgt. Sie zeichnen sich durch kompaktes Design und geringe Größe aus und ermöglichen die Installation auf engstem Raum, geeignet für Szenarien mit Platzbeschränkungen. Im Vergleich zu ISO 15552-Standardzylindern haben die Zylinder der SC-Serie bei gleichem Durchmesser eine geringere Länge. Ihre Kissenverstellung ist sanfter.

Mit einer Vielzahl verfügbarer Größen und Modelle erfüllen sie die Anforderungen von Automatisierungsproduktionslinien, Verpackungsmaschinen und Roboteranwendungen, einschließlich Funktionen wie lineares Schieben und Drehen.

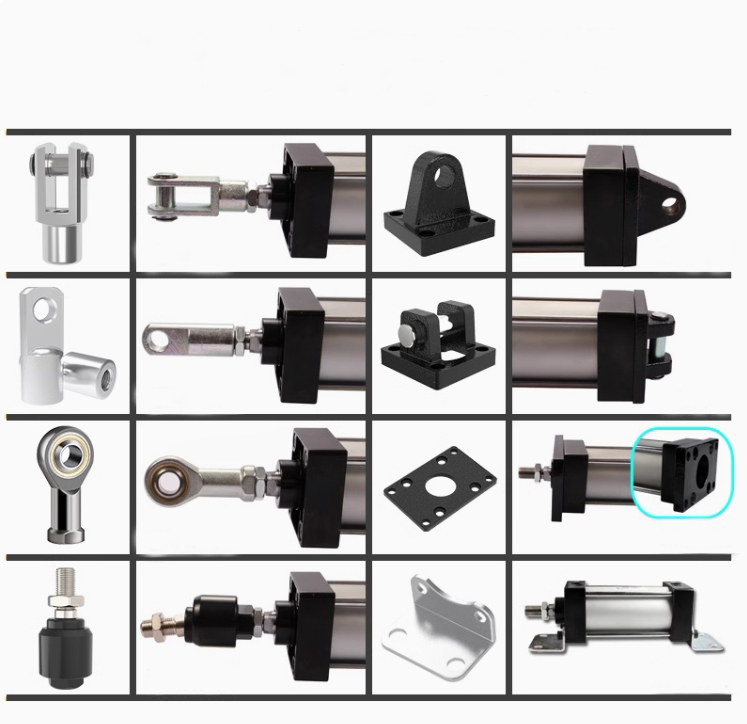

Als Pneumatikhersteller in China kann OLK Zylinder mit unterschiedlichen Durchmessern und Hüben entsprechend den detaillierten Anforderungen und tatsächlichen Bedürfnissen des Kunden entwerfen und produzieren. Darüber hinaus können sie mit Zylinderkomponenten wie CA, CB, Flanschen und Armaturen ausgestattet werden. Der Standard-Pneumatikzylinder der SC-Serie bietet wettbewerbsfähige Preise und bietet Kunden eine höhere Kosteneffizienz.

Standardzylinder der OULEKAI SC-Serie aus Aluminiumlegierungsmaterial. Produkteigenschaften

Merkmale der Standardzylinder der SC-Serie:

1. Der Standard-Pneumatikzylinder unseres Unternehmens.

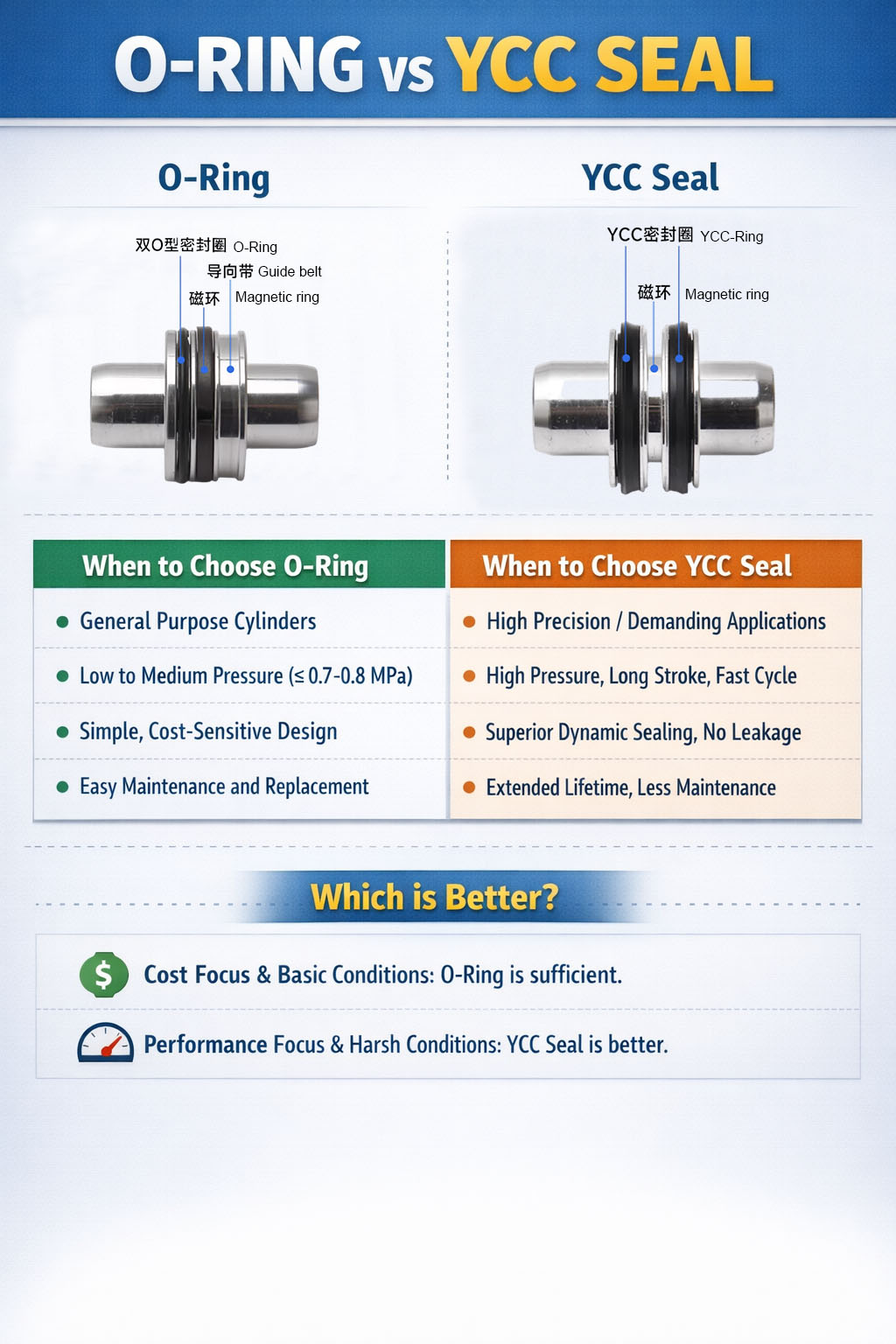

2. Die Kolbendichtung verfügt über eine spezielle doppelseitige Dichtungsstruktur mit kompakter Größe und Ölspeicherfunktion.

3. Es handelt sich um einen Stangenzylinder, dessen vordere und hintere Abdeckung über Säulen mit dem Zylinderkörper aus Aluminiumrohr verbunden sind, was eine hohe Zuverlässigkeit gewährleistet.

4. Im Vergleich zu IS015552-Standardzylindern haben die Zylinder der SC-Serie kleinere Längen bei gleichem Zylinderdurchmesser.

5. Stufenlose Einstellung der Zylinderdämpfung.

6. Dem Kunden stehen verschiedene Spezifikationen für Zylinder und Zylindermontagezubehör zur Auswahl.

7. Hochtemperaturbeständige Dichtungsmaterialien werden ausgewählt, um sicherzustellen, dass der Zylinder unter Bedingungen von bis zu 150 °C normal funktioniert.

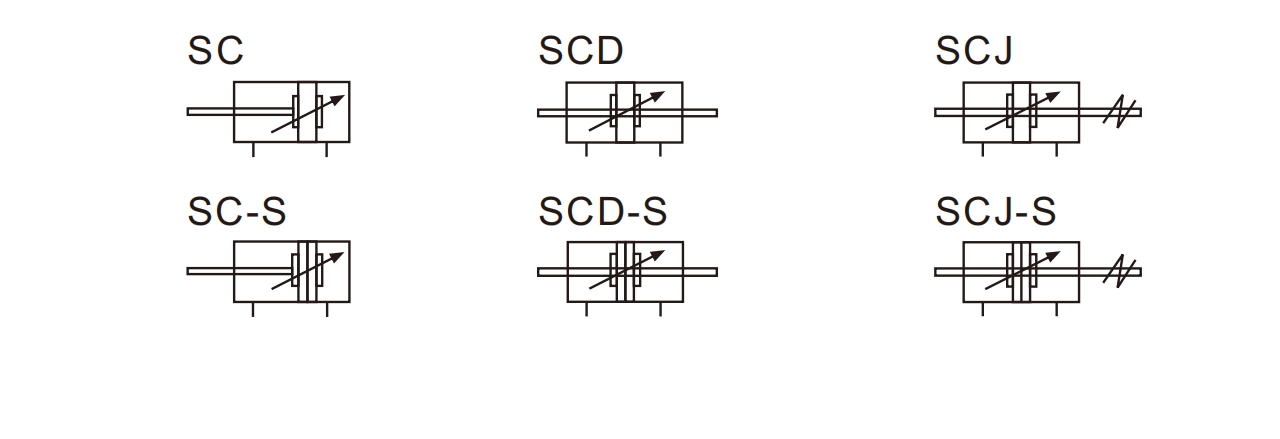

Symbol für Standardzylinder der SC-Serie:

Bestellcode
SC	50	-	50	-	20	-	S
Modell	Langweilig		SCHLAGANFALL		Einstellbarer Hub		Magent	-
SC:Standard doppeltwirkender Zylinder					10:10mm		BLANK: ohne Magnet		Siegelcode	MONTAGE	GEWINDETYP
SCD:Doppeltwirkender Zylinder mit doppelter Stange					20:20mm		S: mit Magnet		leer:TPU	LB	G1/8''
SCJ: Doppeltwirkender Doppelstangenzylinder mit einstellbarem Hub					30:30mm				N:NBR	FA	T:NPT
					40:40mm				H:FKM/VITOM	FB	G:G
					50:50mm					CA
					75:75 mm					CB
					100:10mm					TC

Standardzylinder der SC-SerieStandardspezifikationsparameter：

Bohrungsgröße (mm)	32	40	50	63	80	100
Schauspielmodus	Doppelschauspieler
Arbeitsmedium	Gereinigte Luft
Arbeitsdruck	0,1–1,0 MPa (14–145 psi)
Beweisdruck	1,5 MPa (215 Psi)
Arbeitstemperaturbereich	„-20-80℃
	30-800
Puffermodus	Einstellbar
Pufferabstand (mm)	21				28	29
Portgröße	PT1/8	PT1/4		PT3/8		PT1/2

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10X1,25	M6X1	9.5	13.7	G1/8''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1,25	M6X1	9.5	13.5	G1/4''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1,5	M6X1	9.5	13.5	G1/4''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1,5	M8X1,25	9.5	13.5	G3/8''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G3/8''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G1/2''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12X1,75	15	20	G1/2''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20X2,5	30	25	G3/4''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3,5	40	30	G1''	-	-	-	430	350	80	76

FAQs:

F: Was ist der Unterschied zwischen dem Arbeitsdruckbereich der Luftzylinder der SC-Serie und dem Prüfdruck?

A: Arbeitsdruckbereich: Innerhalb dieses Bereichs kann der Zylinder normal starten, arbeiten und seine Leistung aufrechterhalten. Betriebsdruckbereich des SC-Luftzylinders: 0,1 MPa – 1,0 MPa (14–145 psi); Das Überschreiten dieses Bereichs kann zu verzögerter Bewegung, Dichtungsversagen oder Schäden führen.

Prüfdruck: Bezieht sich auf die vom Hersteller während der Werksprüfung festgelegte maximale Druckgrenze und gibt den höchsten Luftdruck an, dem die Produktstruktur in kurzer Zeit standhalten kann, ohne zu platzen, sich zu verformen oder dauerhaft zu beschädigen. Kein normaler Arbeitsdruck, wird nur zur Überprüfung der Festigkeit verwendet.

Im Allgemeinen beträgt er etwa das 1,5-fache der Obergrenze des Arbeitsdrucks;

Prüfdruck der SC-Luftflasche: 1,5 MPa (215 psi)

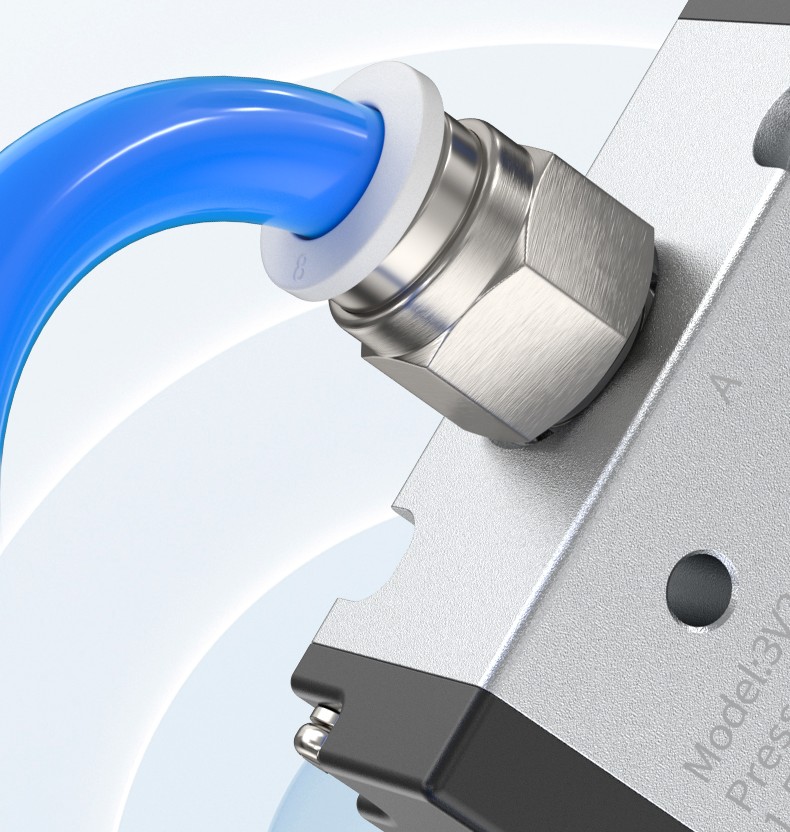

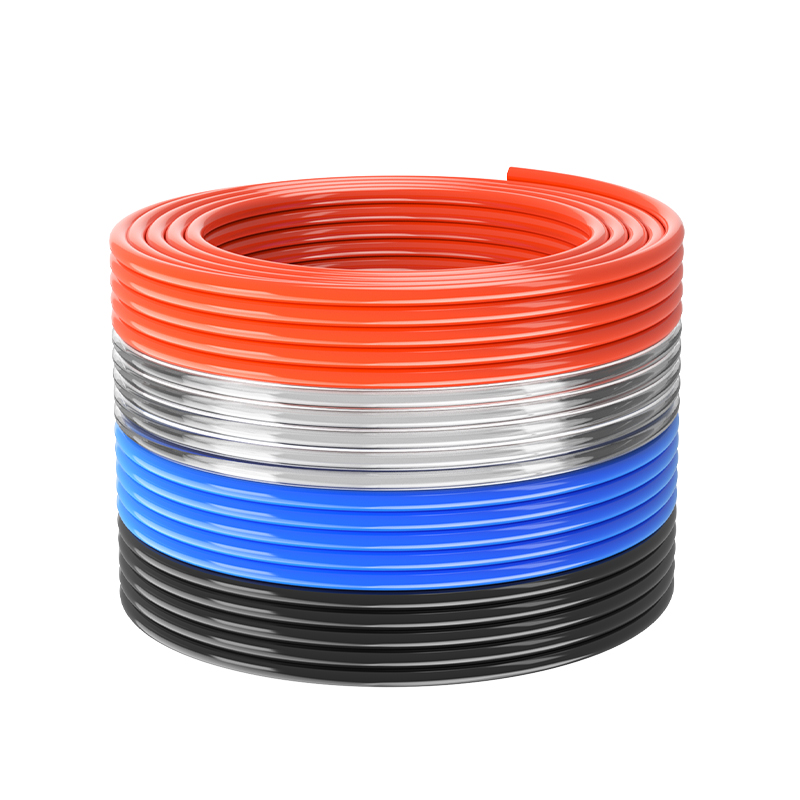

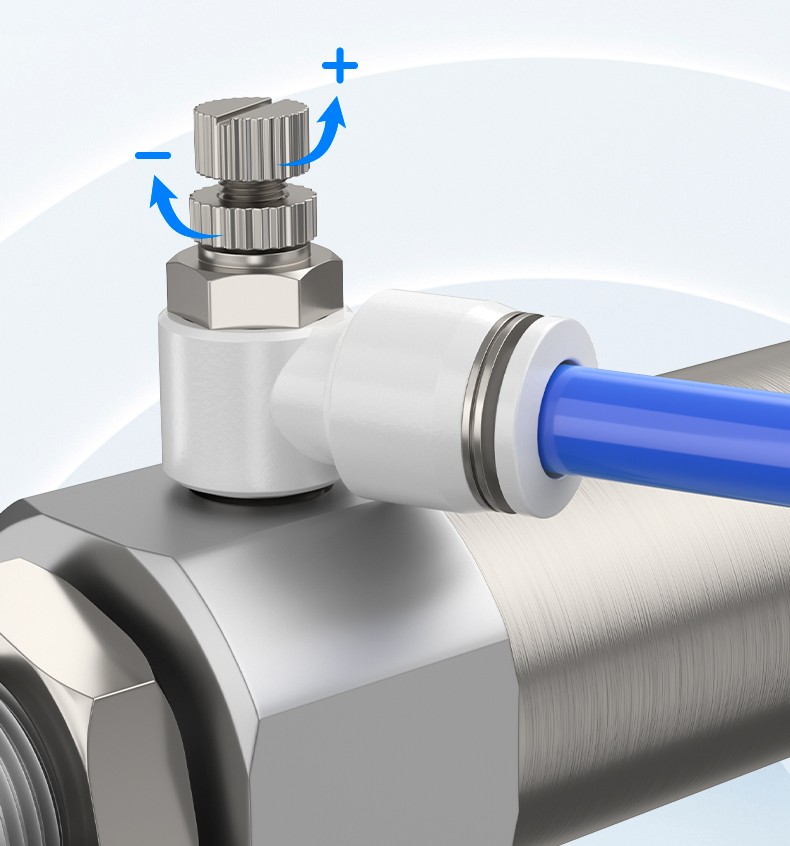

SC-Zylinder – Empfohlene Anschlüsse und Schläuche (Anwendungen)
