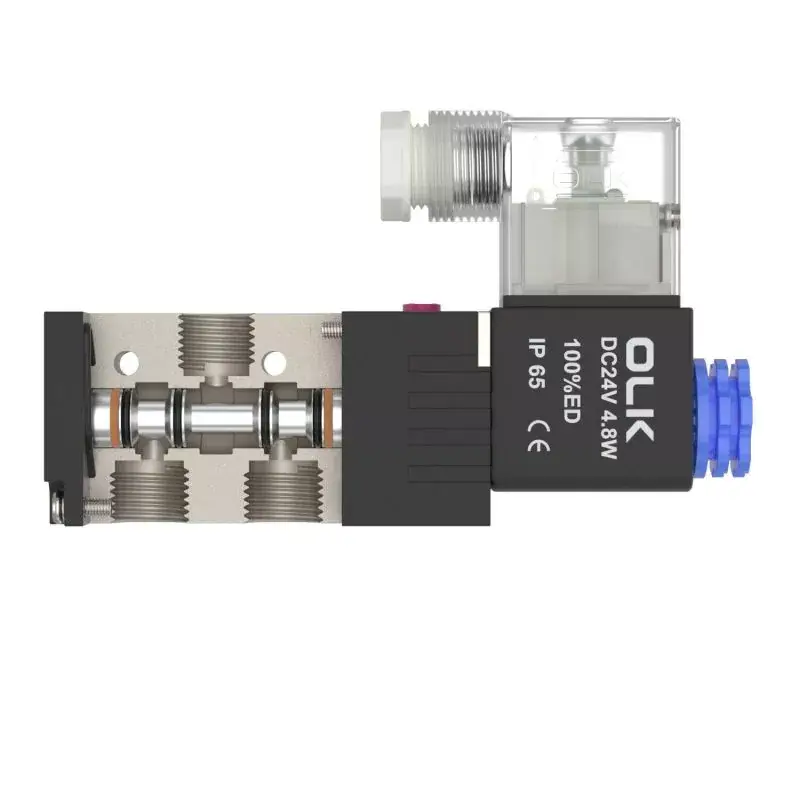

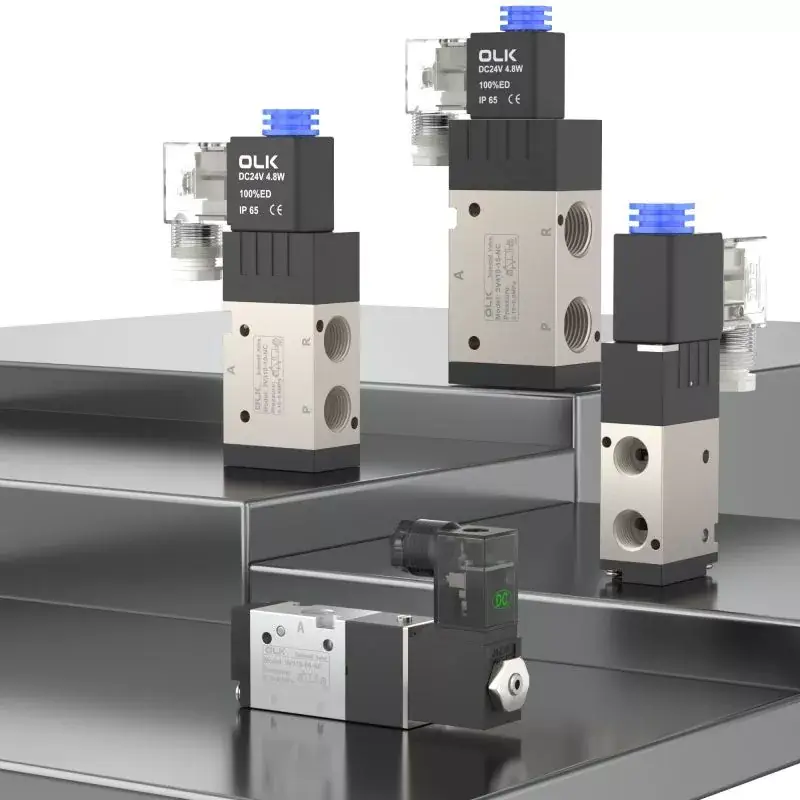

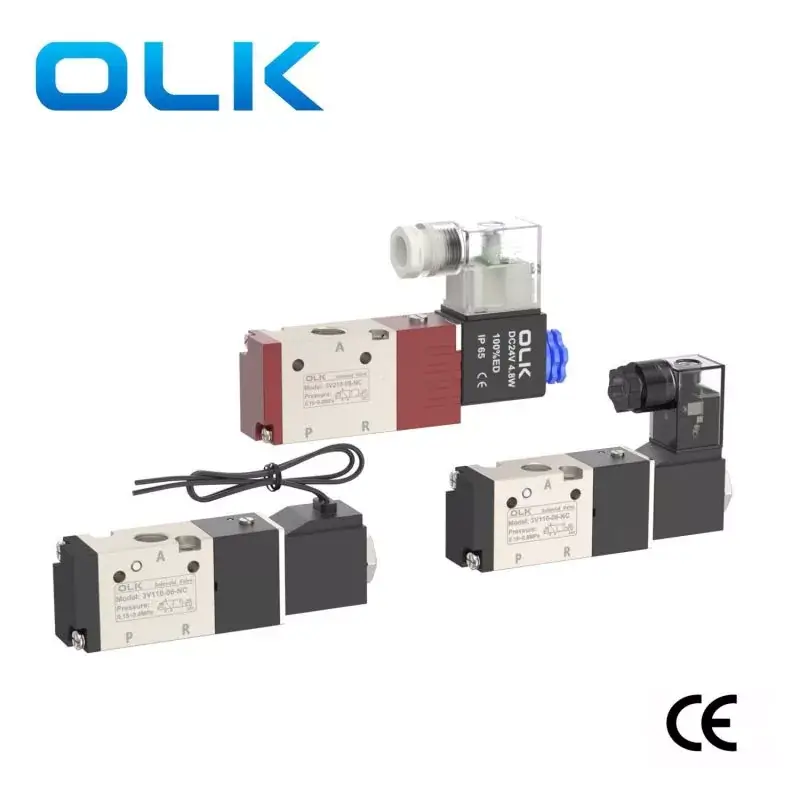

Das 3-Wege-Magnetventil der Serie 3V von Ouleikai (OLK) gehört zur Kategorie der vorgesteuerten Magnetwegeventile und zeichnet sich durch schnelle Reaktionsgeschwindigkeit und zuverlässigen Betrieb aus, geeignet für die Steuerung einfachwirkender Zylinder. Der Ventilkörper besteht aus einer korrosionsbeständigen, hochtemperaturbeständigen Aluminiumlegierung und ist somit für den Einsatz in verschiedenen rauen Umgebungen geeignet.
Es kann mit industriellen Automatisierungsszenarien kombiniert werden, z. B. der Flüssigkeitssteuerung und -umwandlung in verschiedenen automatisierten Produktionslinien, pneumatischen Geräten, medizinischen Geräten usw.
SYMBOL:
Bestellcode
3V
1
10
6
NEIN
A
Modell
Code
Ventiltyp
Portgröße
Aktionstyp
Stromspannung
Nein: DIN-Typ
3V: 3-Wege-Magnetventil mit 2 Positionen
1:100 Serie
10: einfachwirkendes Magnetventil 3/2-Wege
M5:M5
NEIN:normalerweise geschlossen
AC220V
L: Linientyp
2:200-Serie
20: doppeltwirkendes Magnetventil 3/2-Wege
06:G1/8
NEIN: normalerweise geöffnet
AC110V
3:300-Serie
08:G1/4
AC24V
4:400-Serie
10:G3/8
AC36V
15:G1/2
DC12V
DC24V
1. Direkt wirkende Konfiguration, reaktionsschnelles Schalten;
2. Verfügbare Optionen für normalerweise geschlossene und normalerweise offene Typen;

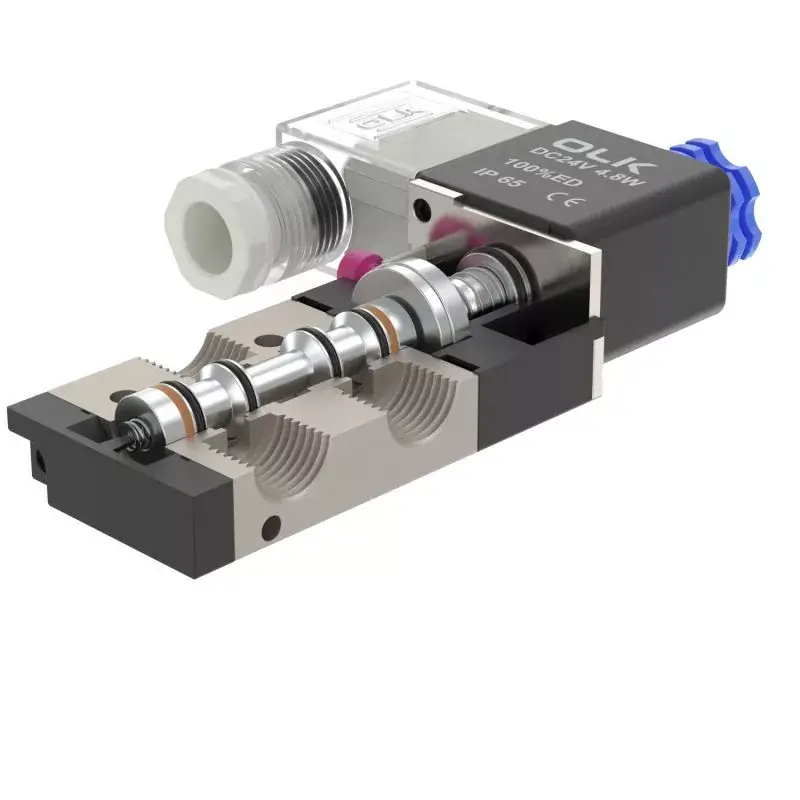

3. Koaxiale Absperrstruktur, hervorragende Abdichtung, große Durchflussrate;
4. Keine Ölschmierung erforderlich;
5. Ausgestattet mit einem manuellen Gerät für einfache Installation und Fehlerbehebung;
6. Es stehen mehrere Standardspannungsklassen zur Auswahl.
|
Arbeitsmedium |
Luft (gefiltert durch einen Filter über 40μm) |
|
Aktion |
Pilotentyp |
|
Anzahl der Positionen |
Zwei Positionen, drei Wege |
|
schmierend |
unnötig |
|
Arbeitsdruckbereich MPa(psi) |
0,15∼0,8(21~114) |
|
Garantierte Druckfestigkeit |
1,5 MPa (215 psi) |
|
Körpermaterial |
Aluminiumlegierung |
|
Standardspannung |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Spannungsbereich verwenden |
Wechselstrom: ±15 % Gleichstrom: ±10 % |
|
Schutzniveau |
IP65 (DIN40050) |
|
Hitzebeständigkeitsgrad |
Klasse B |
|
Verbindungstyp |
DIN-Buchsentyp, Steckdosentyp |
|
Anregungszeit |
0,05 Sekunden oder weniger |
|
Modell |
Anschlussdurchmesser |
Arbeitstemperatur °C |
MAX. Betriebsfrequenz |
Strömungsquerschnittsfläche mm² (CV-Wert) |
Stromverbrauch |
|
3V110-M5 |
M5 |
-20∼70 |
5 Mal/Sekunde |
5,5(0,31) |
Wechselstrom: 3VA Gleichstrom: 3W |
|
3V120-M5 |
M5 |
-20∼70 |
5 Mal/Sekunde |
5,5(0,31) |
Wechselstrom: 3VA Gleichstrom: 3W |
|

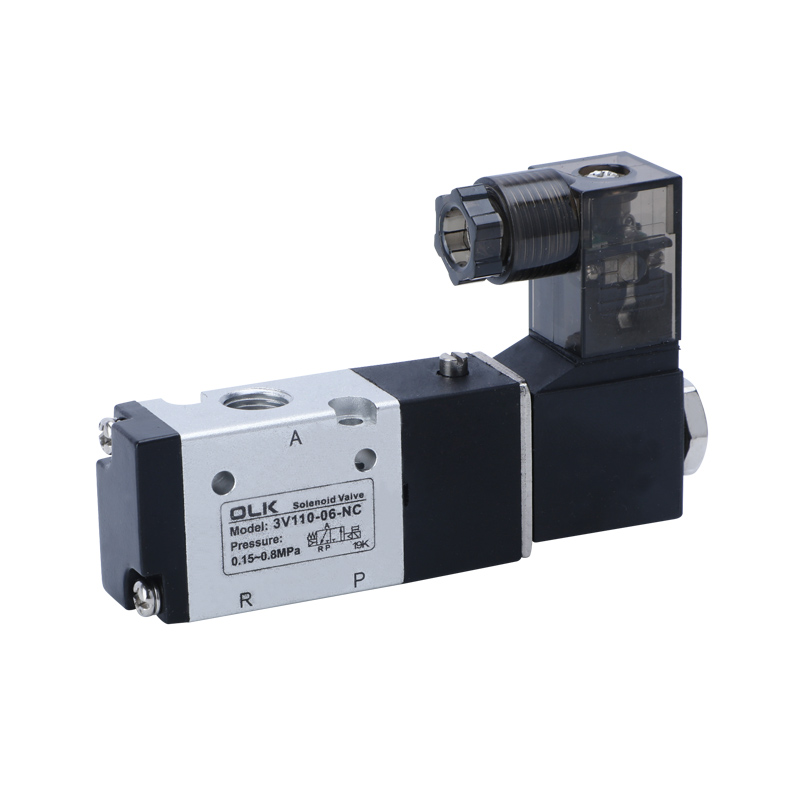

3V110-06 |
G1/8 |
-20∼70 |
5 Mal/Sekunde |
12,0(0,67) |
Wechselstrom: 3VA Gleichstrom: 3W |
|

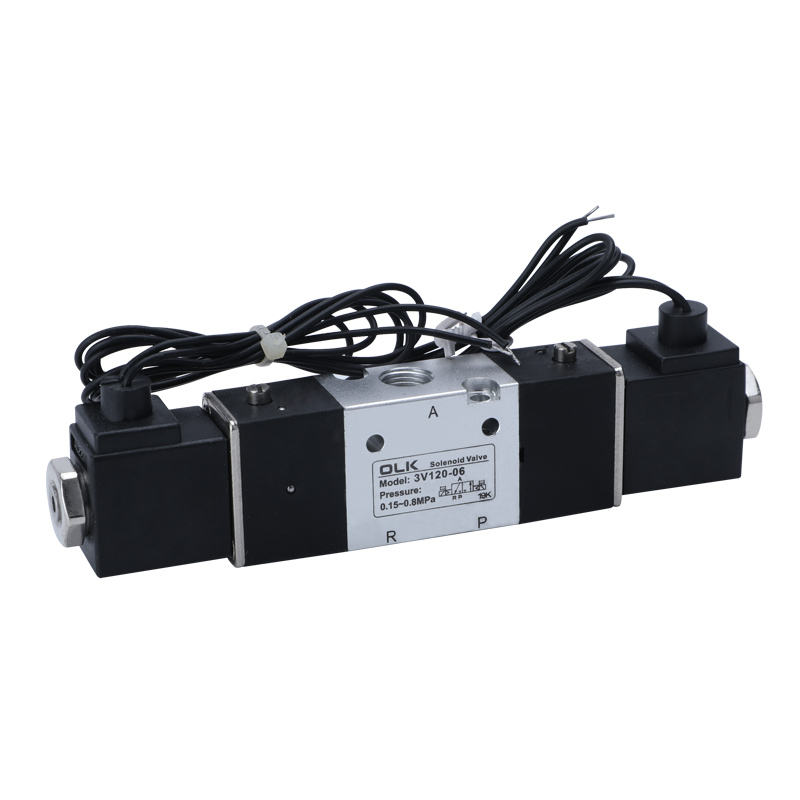

3V120-06 |
G1/8 |
-20∼70 |
5 Mal/Sekunde |
12,0(0,67) |
Wechselstrom: 3VA Gleichstrom: 3W |
|
3V210-06 |
Einlass=Auslass=G1/8 |
-20∼70 |
5 Mal/Sekunde |
14,0(0,78) |
Wechselstrom: 6VA Gleichstrom: 4,8W |
|

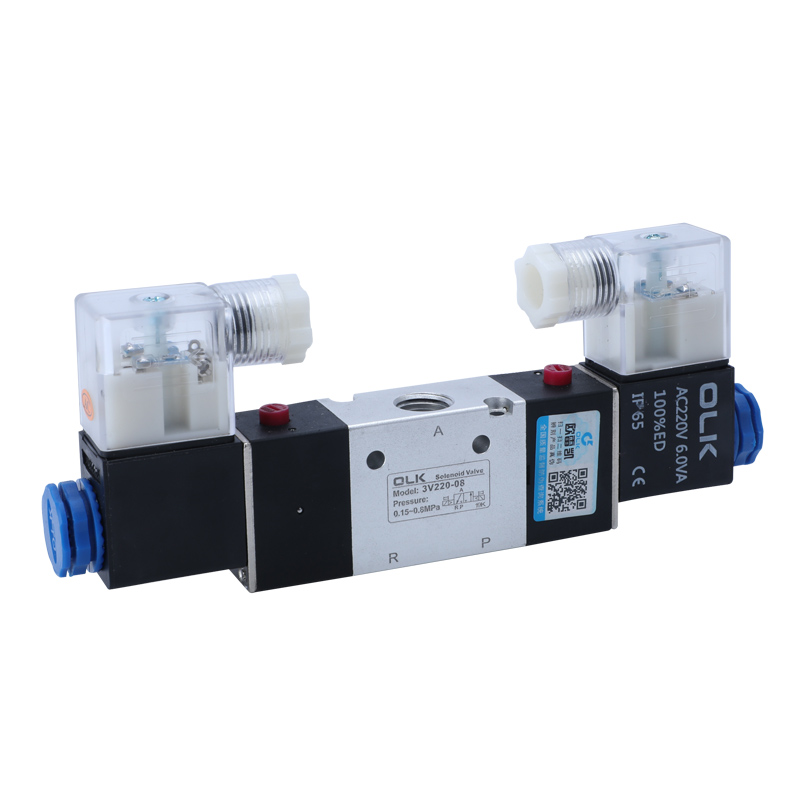

3V220-06 |
Einlass=Auslass=G1/8 |
-20∼70 |
5 Mal/Sekunde |
14,0(0,78) |
Wechselstrom: 6VA Gleichstrom: 4,8W |
|

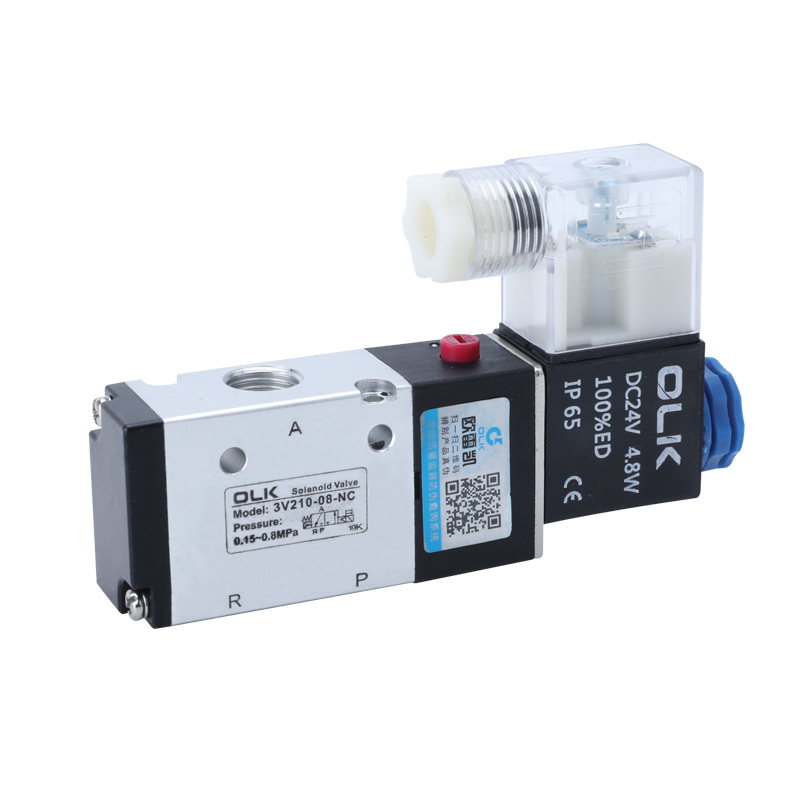

3V210-08 |
Einlass=Auslass=G1/4 |
-20∼70 |
5 Mal/Sekunde |
16,0(0,89) |
Wechselstrom: 6VA Gleichstrom: 4,8W |
|
3V220-08 |
Einlass=Auslass=G1/4 |
-20∼70 |
5 Mal/Sekunde |
16,0(0,89) |
Wechselstrom: 6VA Gleichstrom: 4,8W |
|
3V310-08 |
Einlass=Auslass=G1/4 |
-20∼70 |
5 Mal/Sekunde |
25,0(1,39) |
Wechselstrom: 6VA Gleichstrom: 4,8W |
|
3V320-08 |
Einlass=Auslass=G1/4 |
-20∼70 |
5 Mal/Sekunde |
25,0(1,39) |
Wechselstrom: 6VA Gleichstrom: 4,8W |
|
3V310-10 |
Einlass=Auslass=G3/8 |
-20∼70 |
5 Mal/Sekunde |
30,0(1,67) |
Wechselstrom: 6VA Gleichstrom: 4,8W |
|
3V320-10 |
Einlass=Auslass=G3/8 |
-20∼70 |
5 Mal/Sekunde |
30,0(1,67) |
Wechselstrom: 6VA Gleichstrom: 4,8W |
|
3V410-15 |
Einlass=Auslass=G1/2 |
-5∼60 |
3 Mal/Sekunde |
50,0(2,79) |
Wechselstrom: 6VA Gleichstrom: 4,8W |
|
3V420-15 |
Einlass=Auslass=G1/2 |
-5∼60 |
3 Mal/Sekunde |
50,0(2,79) |
Wechselstrom: 6VA Gleichstrom: 4,8W |
