Unser mechanisches Schaltflächensteuerventil ermöglicht eine präzise Steuerung gegenüber den Flüssigkeitsflussraten und macht es zu einer idealen Wahl für Anwendungen, die eine Präzisionsflüssigkeitsregelung erfordern. Das Ventil verfügt über eine mechanische Tastesteuerung, die eine zuverlässige und benutzerfreundliche Schnittstelle zum Einstellen von Flüssigkeitsflussraten bietet.
Ein mechanisches Steuerungsventil ist ein Ventiltyp, für das kein elektrisches Signal erforderlich ist. Es stützt sich jedoch auf mechanische Kraft, um die Spule zu steuern. Gemäß dem Betriebsaktionsmodus kann er in den Basistyp, den direkten Typen, den Rollentyp, den seitlichen Roller-Typ, den Hebelrollentyp, ein verstellbarer Stabentyp, ein verstellbarer Hebelrollen-Typ und über Typ eingeteilt werden. Es wird üblicherweise in kontinuierlichen Vorgängen, hochautomatisierten Geräten angewendet und die Aktionen von Produktionsleitungsmaschinen begrenzt.
|
Symbol |
Ventiltyp |
Betriebsmethode |
Merkmale |
Anwendung |
OLK -mechanisches Ventilmodell |
|
|

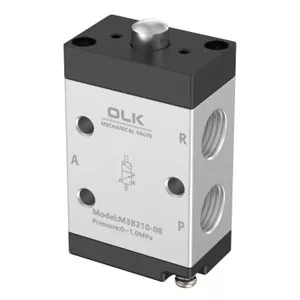

Mechanikalentyp Grundtyp |
Setzen Sie den Ventilkern zurück, wenn es keine externe Kraft gibt; Wenn die Druckstange durch externe Kraft gedrückt wird |
Einfacher Betrieb, drücken, um zu wechseln, zum Zurücksetzen freizusetzen |
Üblicherweise für Geräte -Zentimeter, manueller Steuerung und einfachen Grenzschalter verwendet |
JMJ -00, JM322, MV522, MV322, Mov321, CM3B, VM131-01-00, VM133-M5-001, VM230-02-00, VM430-01-00, S3B-M5, S3b-06, M3B- 08, M3B-110-06, M3B-210-06, M3B-210-08, M5B-110-06, M5B-210-06, M5B-210-08, XQ250610, XQ230610, XQ250410, XQ230410, |
|
|

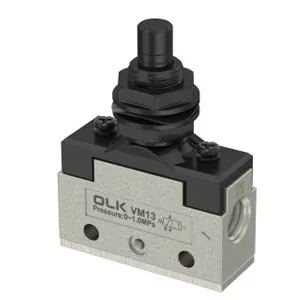

Gerade Kolben -Typemechanische Ventil |
Direkte Kraft auf die Spule |
Kann hohe axiale Kraft nicht standhalten |
· Ausgelöst, wenn das Werkstück von oben nach unten fällt.
· Vertikaler Hebemechanismus erkennt die Endposition. · Erkennung der oberen Begrenzung. |
VM130-01-05, VM132-M5-05 |
|
|

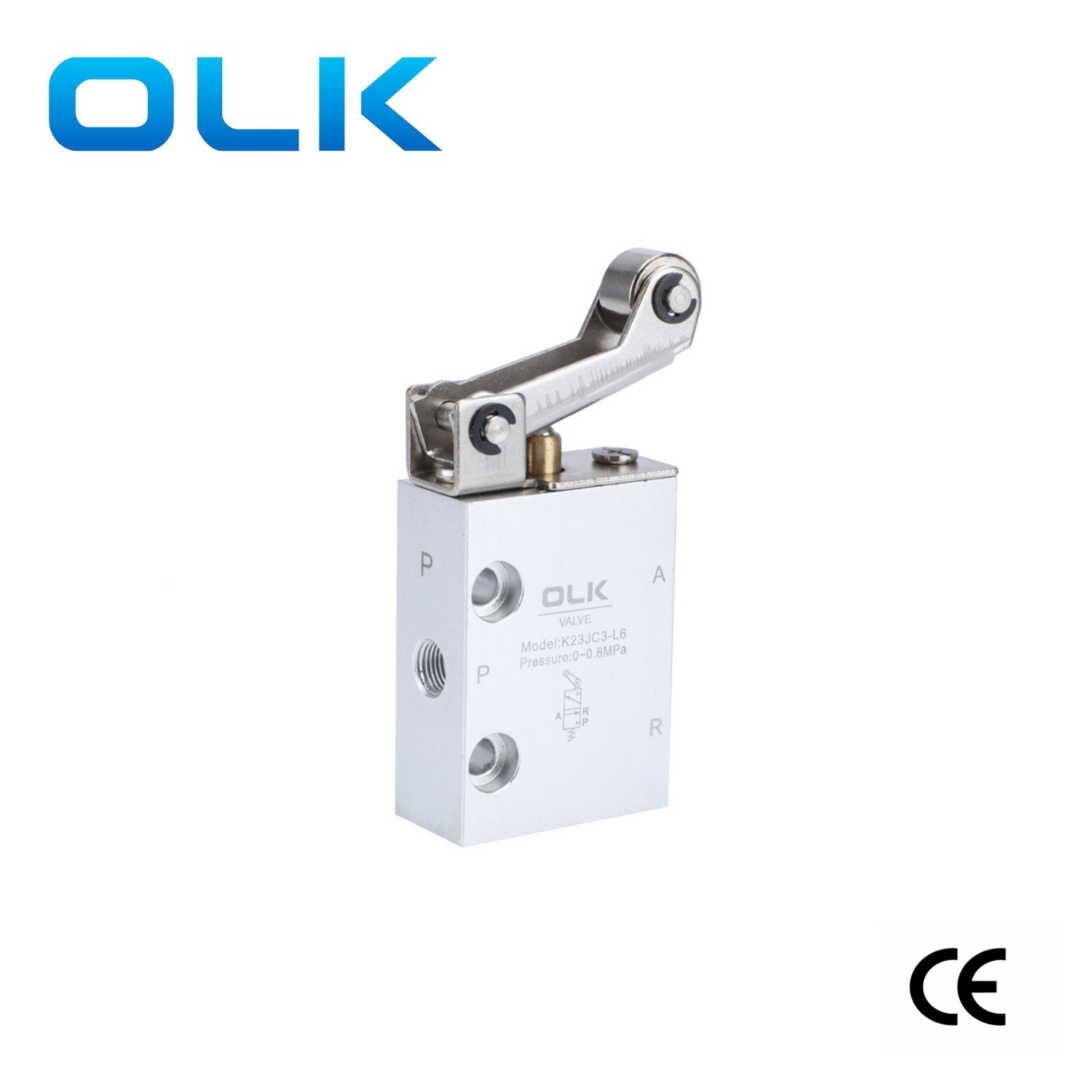

RollerPlungerMechanical Ventil |
Eine Walze wird oben am Druckstab des Ventils hinzugefügt. Machen Sie den Kollisionsblock -Kontakt tangential entlang der Walze, und dann überträgt die Walze die Kraft auf die Push -Stange |
Rollenhebelventil mit einstellbarem Rollenarm Flexibler Triggerwinkel und starker Anpassungsfähigkeit. Reduziert die Kraft auf Spool, verlängert die Lebensdauer der Ventil, zuverlässiger |
Häufig zur Vermittlung von Linie, automatischer Werkzeug, Zylinderschlagserkennung und Grenzkontrolle verwendet. |
CM3V-06, VM130-01-06, S3V-M5, S3V-06, S3V-08, |
|
|

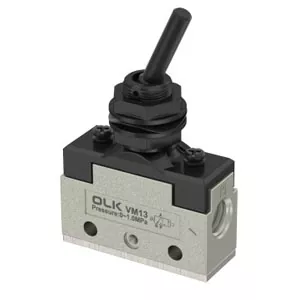

Ventil vom Typ Hebel tippen |
Ziehen Sie die Thetoggle-Leverleft und rechts von Hand, um den Ventilkern zwischen zwei Positionen zu wechseln, um die Ein- und Rückkehr zu realisieren |
Umschalten |
Pneumatic Tooling Fixture, kleine Produktionsausrüstung, Ausrüstungsbeauftragung der Inbetriebnahme, für manuelle Schaltzylinderwirkung |
CM3Y-06, VM130-01-08 |
|
|

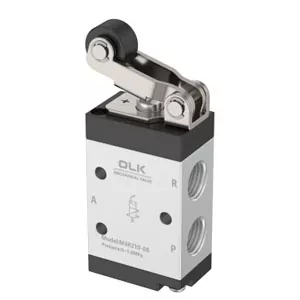

Mechanikventil |
Verwenden Sie den Hebel, um den Abwärtsdruck der Push -Stange nach unten zu erhöhen |
BIDirektionaler Auslöser: Die Walze befindet sich oben am Ventilkörper, und die mechanische Bewegung auf beiden Seiten kann das Ventil auslösen. Geeignet für die Bewegung der Bewegung: besonders geeignet für lineare Folientabellen und beide Enden des Push -Stabs, um Signale während der Rückkehrbewegung auszulösen. |
Reisegrenze der Produktionslinie, automatische Hilfserkennung und mechanische Verknüpfung. |
JMJ-07, JM322R (JM-07), MV522R (MV-09), MV322R, Mov321R (MOV-02), CM3R, VM131-01-01-01 1, VM133-M5-01, VM230-01-01, VM430-01-01, S3R-M5, S3R-06, S3R-08, M3R-110-06, M3R-210-06, M3R-210-08, M5R-110-06, M5R-21-06, M5R-218, K23JC3-L6, XQ250612, XQ23 0612, XQ250412, XQ232, S312, XQ250412, XQ230, XQ23, S312, XQ250412, XQ230, XQ2, XQ23 0612, XQ250412, XQ230412, S312, XQ2, XQ250412, XQ230, XQ23, S312, XQ250412, XQ230, XQ232, S312, xq250412, XQ230, XQ23 0612, XQ250412, XQ230412, S312, Sl. S3R-06, S3R-08, M3L-110-06, M3-210-06, M3L-2110-0 |
|
|

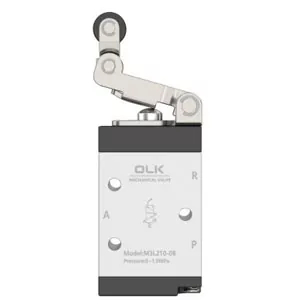

Ein Weg mechanisches Ventil vom Rollenhebel vom Typ Hebel |
Wenn sich der mechanische Kollisionsblock vorwärts bewegt, wird der Ventilkern nach unten gedrückt. Der Kollisionsblock verläuft durch die Walze, und der Ventilkern kehrt durch die Federkraft zurück. Wenn der Kollisionsblock zurückkehrt, bewegt sich der Ventilkern, wenn der kleine Hebel am Kopf gebeugt werden kann, nicht, wenn sich die Walze zurückkehrt, und das Ventil kehrt nicht um. |
Das Ausgangsausgangsimpulssignal des Ventils wird verwendet, um das Hindernissignal in der Schleife zu beseitigen, um die Schleife zu vereinfachen |
· Anordnung zur Begrenzung der Bewegungsrichtung, z. Lassen Sie das Werkstück den Abzug nur in eine Richtung drücken.
· Automatisches Fütterungssystem, um das Auslöser bei der Umkehrbewegung zu verhindern.
· Sicherheitskontrolle Orte, um das Risiko einer Fehloperation zu verringern. |
JMJ-08L, JM-08L, MV522L, MV322L, CM3L, VM131-01-02, VM133-M5-02, VM230-02-02S, VM430-01-02S, S. 3L-M5, S3L-06, S3L-08, M3L-110-06, M3L-210-06, M3L-210-08, M5L-110-06, M5L-210-06, M5L-210-08, |
OLK ist ein chinesischer pneumatischer Hersteller mit der breitesten mechanischen Ventile und großer Bestandsbestand für die schnelle Lieferung. Mit 22 Jahren technischer Erfahrung bietet das OLK -Team einen OEM/ODM -Service. Wir können Ventilkörper anpassen, unterschiedliche Knopfoptionen anbieten und das UV -Laser -Logo für ein raffinierteres Branding hinzufügen.
· Wenn ein mechanisches Ventil verwendet wird, hat die Kontaktoberfläche des Kollisionsblocks und die Roller einen Neigungswinkel von 30 ° oder 45 °. Die maximale Geschwindigkeit des Kollisionsblocks unterscheidet sich für verschiedene Betriebsmechanismen, die beobachtet werden müssen.
· Die Zeit für den Zylinderblock zum Drücken des mechanischen Ventils muss die Schaltzeit des mechanischen Ventils überschreiten, sodass die Zylinderdrehzahl nicht zu schnell sein kann. Wenn es zu schnell ist, sollte die Länge des Kollisionsblocks erhöht werden.
· Verwenden Sie keine mechanischen Ventile als Stopps.
