Schnellverbindungsrohranpassung ermöglichen eine sichere Verbindung, indem Sie einfach das Röhrchen ganz hinein drücken.
Um das Röhrchen zu entfernen, drücken Sie zuerst die Freisetzungshülle gleichmäßig nach innen, um das Federschalter zu öffnen, und dann kann das Röhrchen leicht herausgezogen werden.
Schnellverbindungsrohrbeschläge werden im pneumatischen Tybe -System verwendet
Pneumatische Rohrbeschläge mit verschiedenen Typen können alle Needs im pneumatischen Rohrsystem erfüllen
Auch nach der Installation kann die Röhrenzeichung frei verändert werden
Nickel-plattierter Messingkörper ist korrosionssicher und gegen die Verschmutzung
Alle R- und NPT -Gewindekleber haben einen Versiegelungseffekt.
Alle geraden Fäden sind Standard -O -Ringe.
Vergleichstabelle der Gewindespezifikation für pneumatische Armaturen
| 55 ° Taperrohrfaden | |||||
| Code | 01 | 02 | 03 | 04 | 06 |
| Faden | R1/8 | R1/4 | R3/8 | 1/2 | R3/4 |
| 55 ° Gerade Rohrfaden | |||||
| Code | G01 | G02 | G03 | G04 | G06 |
| Faden | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 |
| Metrischer Faden | |||||
| Code | M3 | M5 | M6 | ||
| Faden | M3x0.5 | M5x0.8 | M6x1.0 | ||
| 60 ° Taperrohrfaden | |||||
| Code | N01 | N02 | N03 | N04 | N06 |
| Faden | Npt1 / 8 | Npt1 / 4 | Npt3/8 | Npt1 / 2 | Npt3/4 |
| Einheitlicher fein Tonhöhefaden | |||||
| Code | U10 | ||||
| Faden | 10-32Unf | ||||
HINWEIS: Die olk -pneumatische Anpassung werden standardmäßig mit sich verjüngenden Threads versendet. Wenn andere Threadtypen (z. B. parallel, metrisch, npt usw.) erforderlich sind, benachrichtigen Sie bitte unser OLK -Verkaufsteam, wenn Sie die Bestellung aufgeben.
Gemeinsame Gewinde und Gewindestandards für die Schnellverbindungsrohranpassung
| Fadenstyp | Threadcode | Fadenform | Fadenwinkel (α) | Passender Typ | Standards | Standardcode | Standardorganisation |
| BSPP (zylindrisch, nicht versiegelt) | G | Intern/extern | 55 ° | Parallel/parallel | ISO 228-1 2003 | ISO | ISO - Internationale Organisation für Standardisierung |
| BSPP | Intern/extern | 55 ° | Parallel/parallel | GB/T 7307 2001 | GB | SAC - Standardisierungsverwaltung Chinas | |
| Pf | Intern/extern | 55 ° | Parallel/parallel | BS 228-1 2003 | BS | BSI - British Standards Institution | |
| JIS B 0202 | Er | JISC - Japanische Industriestandardsausschuss | |||||
| KS B 0221 | Ks | Kats - Koreanische Agentur für Technologie und Standards | |||||
| BSPT (verjüngter, Versiegelung) | RP | Intern | 55 ° | Sich verjüngt/parallel | ISO 7-1 | ISO | ISO - Internationale Organisation für Standardisierung |
| RC | Intern | Sich verjüngt/parallel | GB/T 7306-1987 | GB | SAC - Standardisierungsverwaltung Chinas | ||
| R | Extern | Sich verjüngt/parallel | BS 21 1985 | BS | BSI - British Standards Institution | ||
| BSPT | Intern/extern | 55 ° | Sich verjüngten/verjüngt | Jis B 0203 | Er | JISC - Japanische Industriestandardsausschuss | |
| Pt | Intern/extern | Sich verjüngten/verjüngt | KS B 0222 | Ks | Kats - Koreanische Agentur für Technologie und Standards | ||
| NPSC (American Internal) | NPSC | Intern | 60 ° | Sich verjüngt/parallel | ANSI B1.20.1-1983 | Ansi | ANSI - American National Standards Institute |
| GB/T 12716-2002m | GB | SAC - Standardisierungsverwaltung Chinas | |||||
| NPT (American Tapered) | Npt | Intern/extern | 60 ° | Sich verjüngten/verjüngt | ANSI B1.20.1-1983 | Ansi | ANSI - American National Standards Institute |
| GB/T 12716-2002m | GB | SAC - Standardisierungsverwaltung Chinas | |||||
| Metrischer Faden | M | Intern/extern | 60 ° | Parallel/parallel | ISO 261-1998 | ISO | ISO - Internationale Organisation für Standardisierung |
| GB/T 1193-2003 | GB | SAC - Standardisierungsverwaltung Chinas |

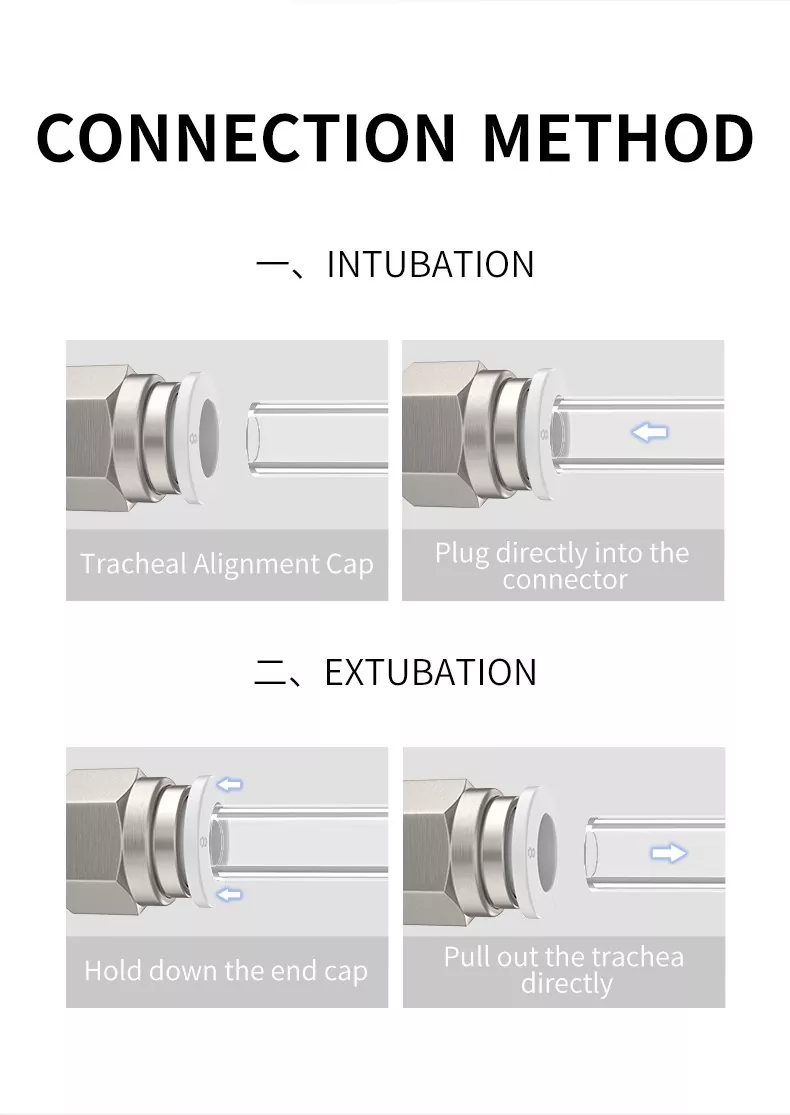

1. Um zu bestätigen, dass der endgültige Querschnitt des Schlauchs vertikal ist, gibt es keine Kratzer am äußeren Umfang des Schlauchs. Der Schlauch ist nicht elliptisch.
2. Achten Sie darauf, dass der Schlauch in das Schlauchende eingesetzt wird. Anderer ist Luftleckage.
3. Achten Sie darauf, dass der Schlauch nach dem Einfügen des Schlauchs nicht herausgezogen wird.
1. Stellen Sie vor dem Trennen von Rohr sicher, dass der Druck im Röhrchen bei „0“ liegt.
2. Drücken Sie den Freisetzungsring gleichmäßig nach unten und ziehen Sie das Röhrchen heraus. Wenn der Freisetzungsring nicht ausgebaut ist, wird das Rohr möglicherweise nicht herausgezogen oder kann angespannt werden.
