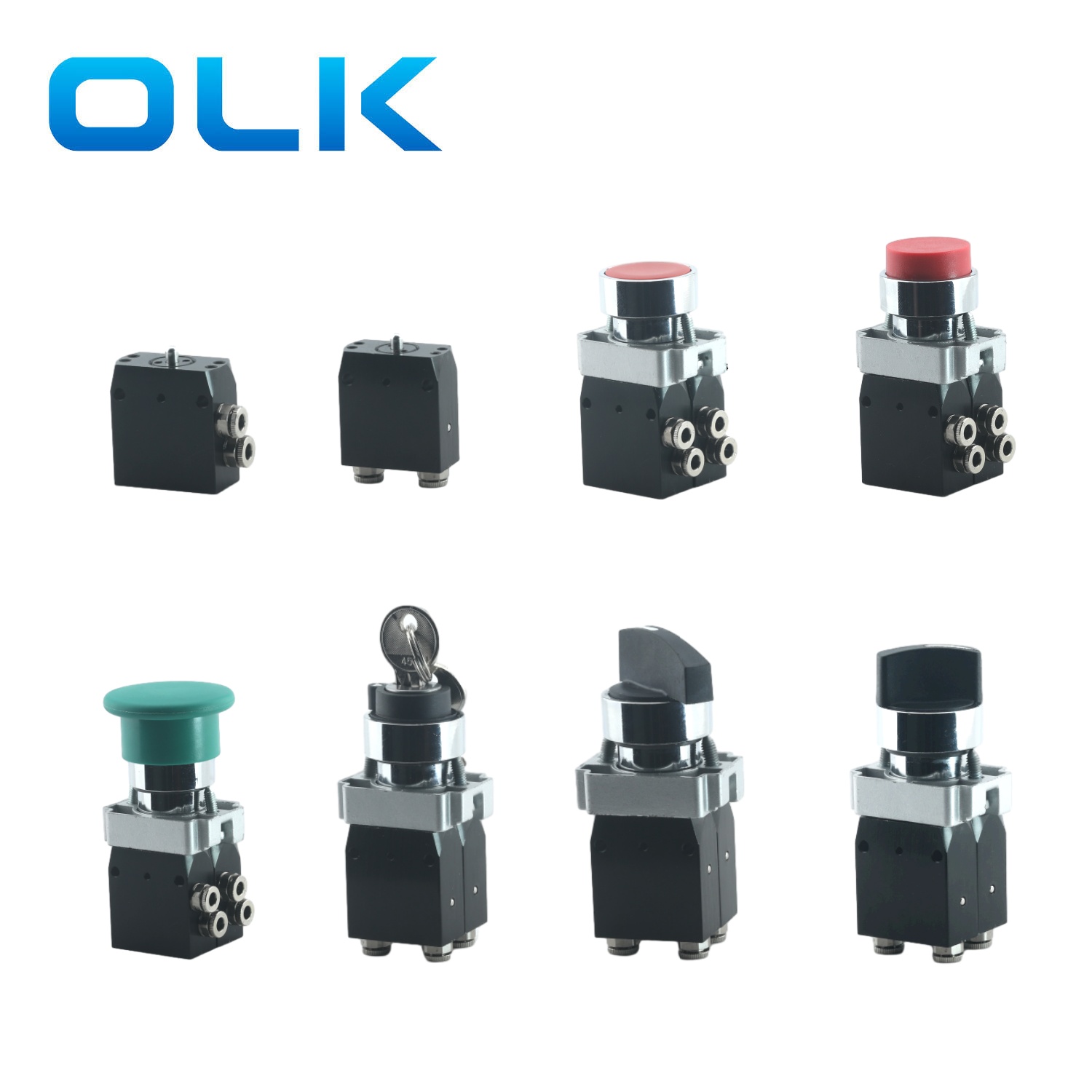

Das Micro -Druckknopfventil der Serie Oureikai (OLK) 104 ist ein kompaktes 3/2 pneumatisches mechanisches Ventil, das für Präzision und Effizienz ausgelegt ist. Es wird oft verwendet, um festzustellen, ob sich etwas bewegt, wie sich eine Tür oder ein Fenster öffnet und schließt, oder um Teile zu erfassen, die sich in einer Maschine bewegen. 3-Wege- und 2-Wege-Ventile sind in No- oder NC-Versionen erhältlich. Series M104-Ventil mit verschiedenen Tastenswechsel können wählen. Besides Es gibt drei Positionen können in Langarmschalter, Kurzarmschalter und Schlüsselschalter ausgewählt werden. Inkluzieren Sie zwei Positionen, dreipositionierte und dreipositionale Vorschriften.
Der leichte Körper mit Aluminiumlegierung sorgt für die Haltbarkeit und sorgt für ein elegantes, modernes Design.
3 -Wege 104 Series Micro -Druckknopfventil ist in zwei Konfigurationen erhältlich: Seitenbort und Bodenanschluss und bietet flexible Installationsoptionen für verschiedene Anwendungen.
Für zusätzliche Bequemlichkeit ermöglichen die integrierten Push-to-Connect-Armaturen schnelle und problemlose Rohrverbindungen, wodurch die Notwendigkeit zusätzlicher Adapter oder Ausstattung beseitigt wird. Erleben Sie eine nahtlose und effiziente pneumatische Lösung mit dem mechanischen Ventil der 104 Serie!

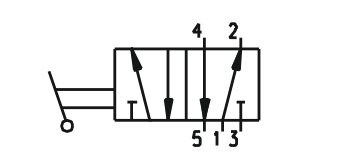

Serie M104 Symbol:
|
Bestellcode |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
MODELL: |
Anzahl der Ports |
Aktuatortyp |
Knopffarbe |
Port -Typ |
Funktion |
|||||
|
104 Serie Mikroventil |
22: 2 Position 2 Wege |
Leer: Grundtyp |
1: Rot |

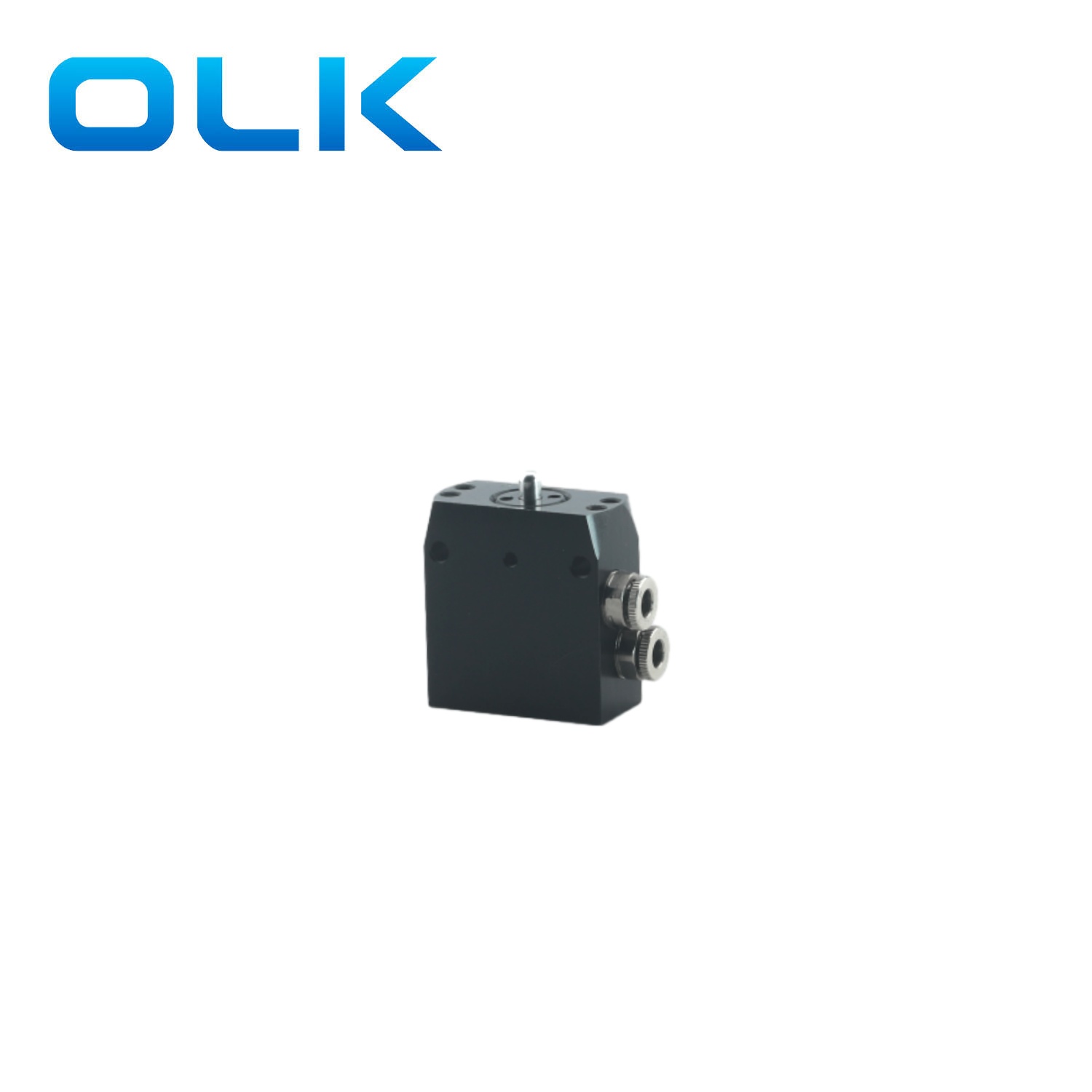

L: Seitenbort |
JAHR |
|||||
|
32: 2 Position 3 Wege |
623: Flat -Taste -Typ |
2: Schwarz |

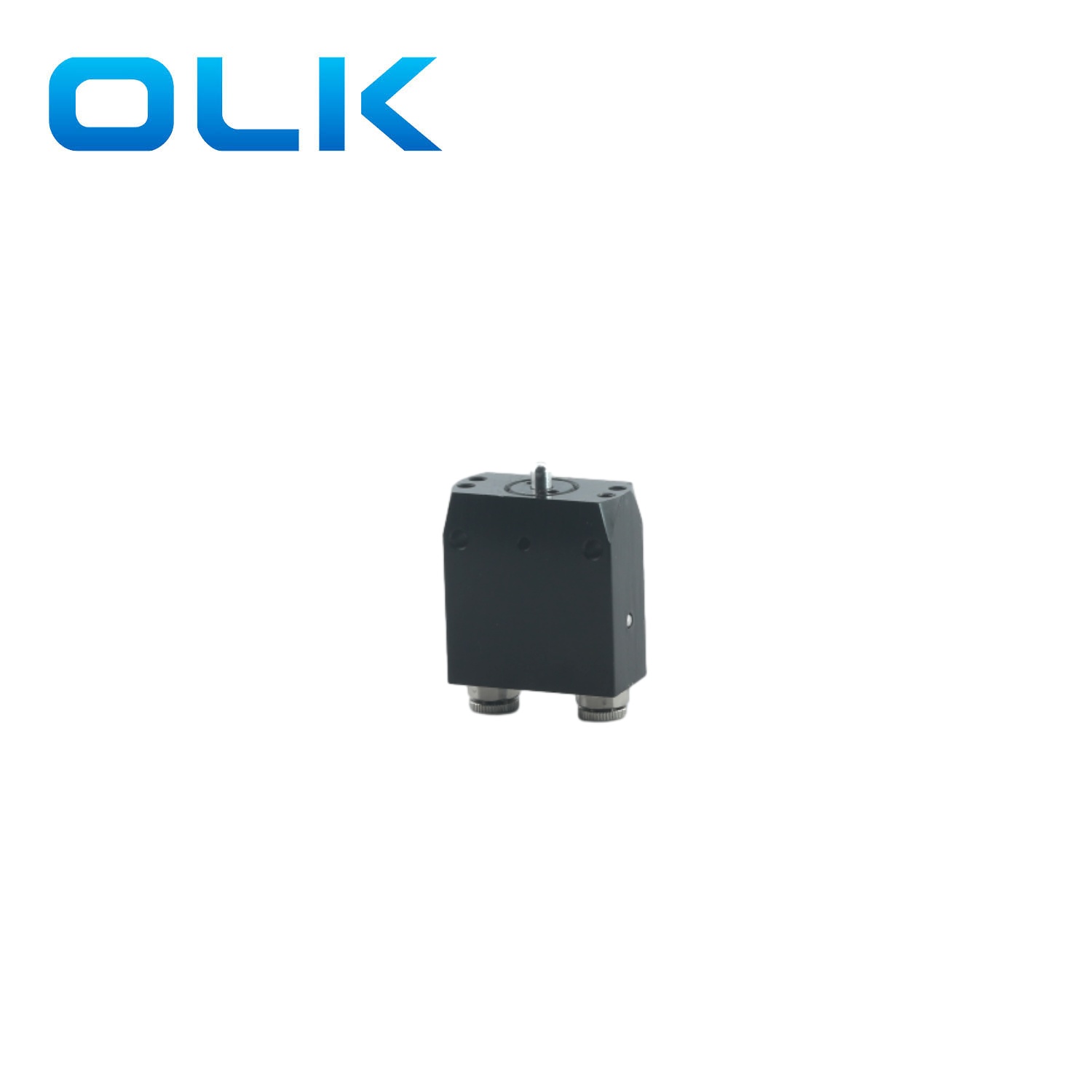

P: Unterer Port |
C: NC |
||||||
|
623: Konvexe Tastentyp |
3: Grün |
|||||||||
|
625: Pilzknopftyp |
4: Gelb |
|||||||||
|
627: lange Armschalter |
||||||||||
|
628: Schlüsselschalter Typ |
||||||||||
|
630: kurze Armschalter |
||||||||||
| Bestellcode | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| MODELL: | Anzahl der Ports | Aktuatortyp | Knopffarbe | Port -Typ | ||||
| 104 Serie Mikroventil | 52: 2 Position 5way | Leer: Grundtyp | 1: Rot | L: Seitenbort | ||||
| 622: Flat -Taste -Typ | 2: Schwarz | P: Unterer Port | ||||||
| 623: Konvexe Tastentyp | 3: Grün | |||||||
| 625: Pilzknopftyp | 4: Gelb | |||||||
| 627: lange Armschalter | ||||||||
| 628: Schlüsselschalter Typ | ||||||||
| 630: kurze Armschalter | ||||||||
| Bestellcode | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| MODELL: | Anzahl der Ports | Typ | Aktuatortyp | Port -Typ | ||||||
| 104 Serie Mikroventil | 53: 3 Position 5 Wege | 32: Auspuffzentrum | 627: lange Armschalter | 0: Drei-Positionen-Vorschriften | L: Seitenbort | |||||
| 33: Druckzentrum | 628: Schlüsselschalter Typ | 1: Drei-Positionen beibehalten Schalter | P: Unterer Port | |||||||
| 630: kurze Armschalter | ||||||||||
Serie 104 Micro -Druckknopfventil Allgemeine Parameter
|
Arbeitsmedium |
Luft (durch einen Filter über 40 μm gefiltert) |
|
Funktion |
Nein, NC |
|
Wirksame Öffnung |
Φ2.5 |
|
Stecker |
4mm Drücken im Stecker |
|
Portdurchmesser |
G1/8 |
|
Anzahl der Positionen |
2/2 Weg oder 3/2 Wege |
|
Standardflussrate NL/min |
90nl/min |
|
Maximaler Arbeitsdruck |
10 bar |
|
Arbeitstemperatur ° C. |
‘-5 bis 70 ℃ |
|
Körpermaterial |
Aluminiumlegierung |
|
M104 -Ventil - Zusammenfassung für Tastentypen Bestellung |
||
|

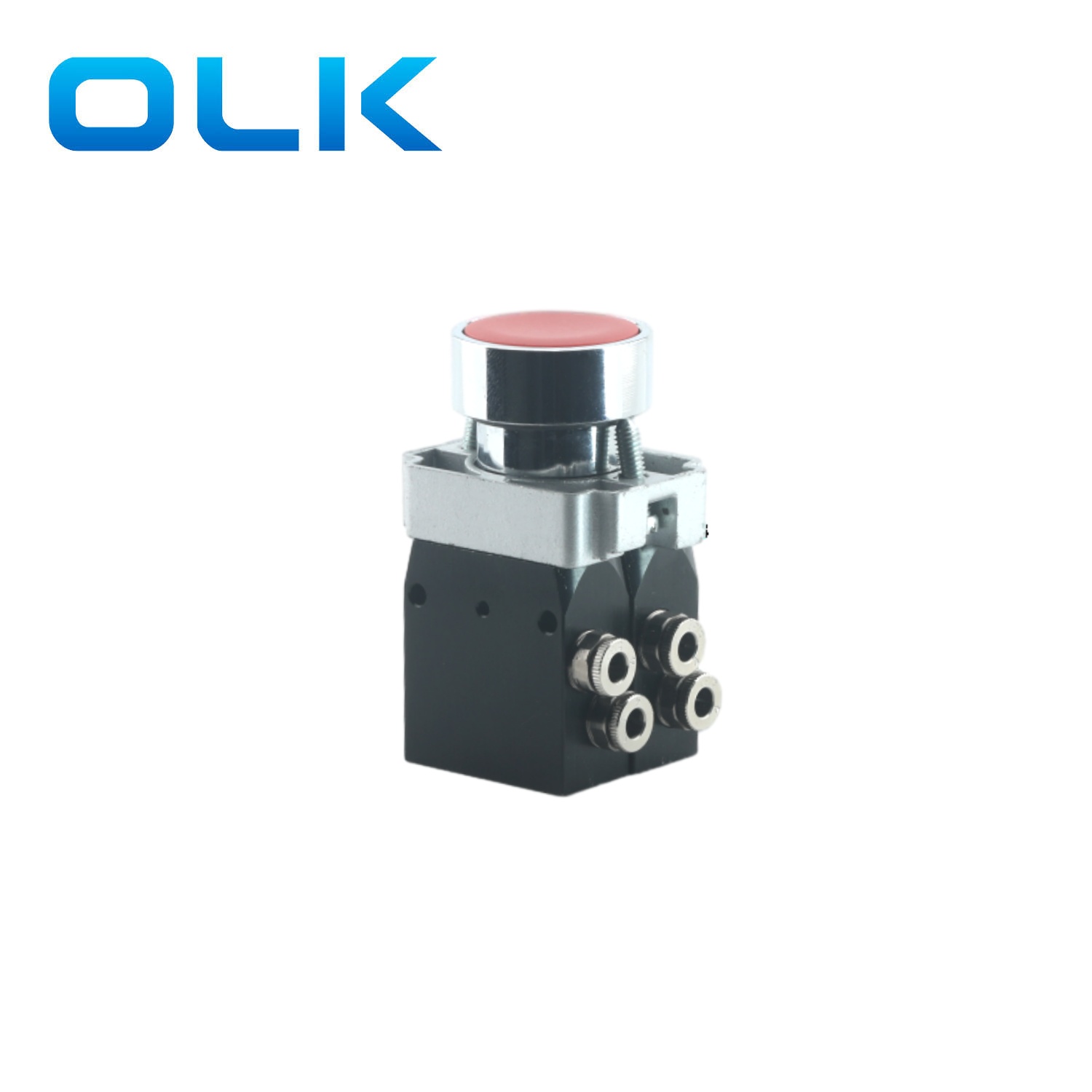

622: Flat -Taste -Typ |
M104. 622. 1 |
1: Rot |
|
M104. 622. 2 |
2: Schwarz |
|
|
M104. 622. 3 |
3: Grün |
|
|
M104. 622. 4 |
4. Inum |
|
|

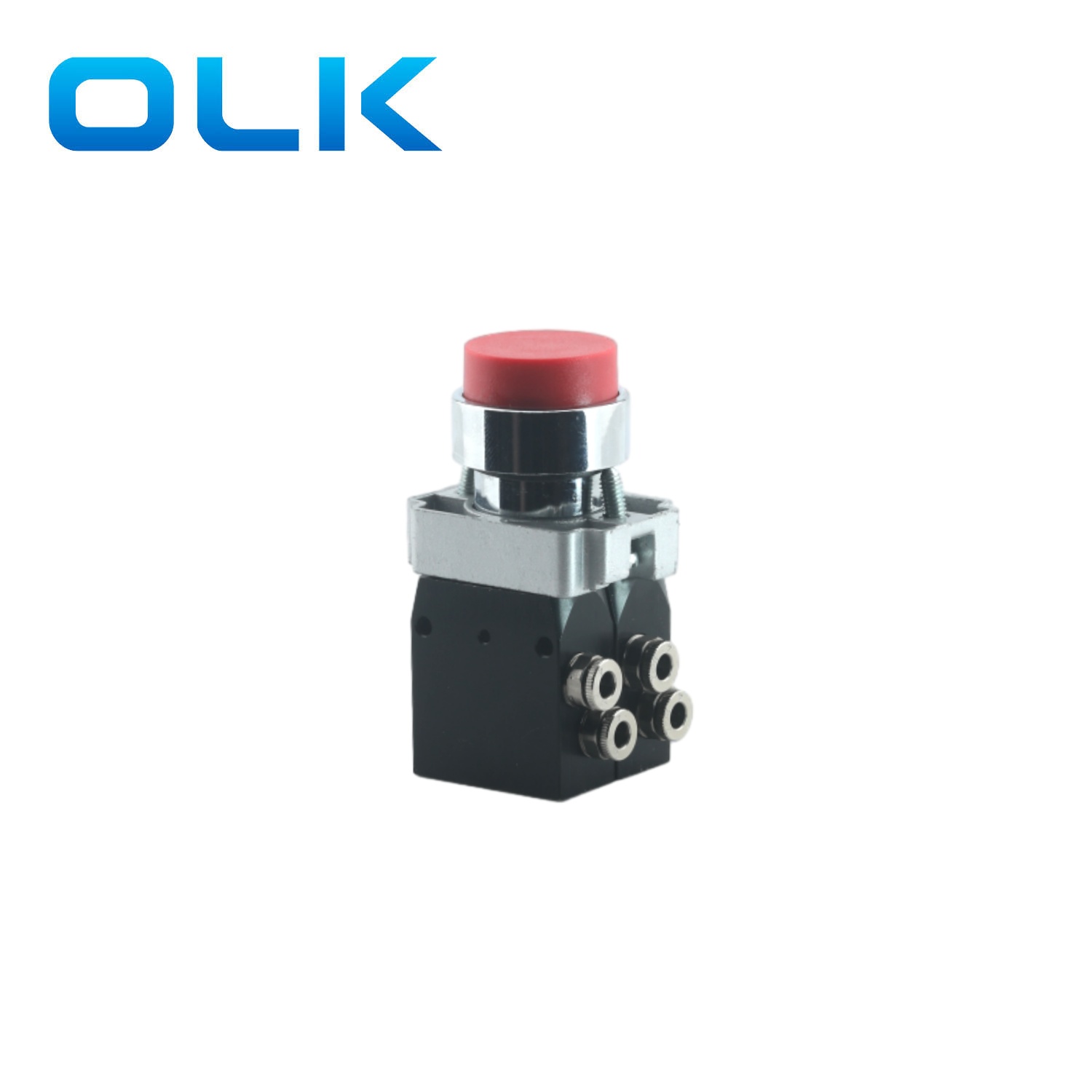

623: Konvexe Tastentyp |
M104. 623. 1 |
1: Rot |
|
M104. 623. 2 |
2: Schwarz |
|
|
M104. 623. 3 |
3: Grün |
|
|
M104. 623. 4 |
4. Inum |
|
|

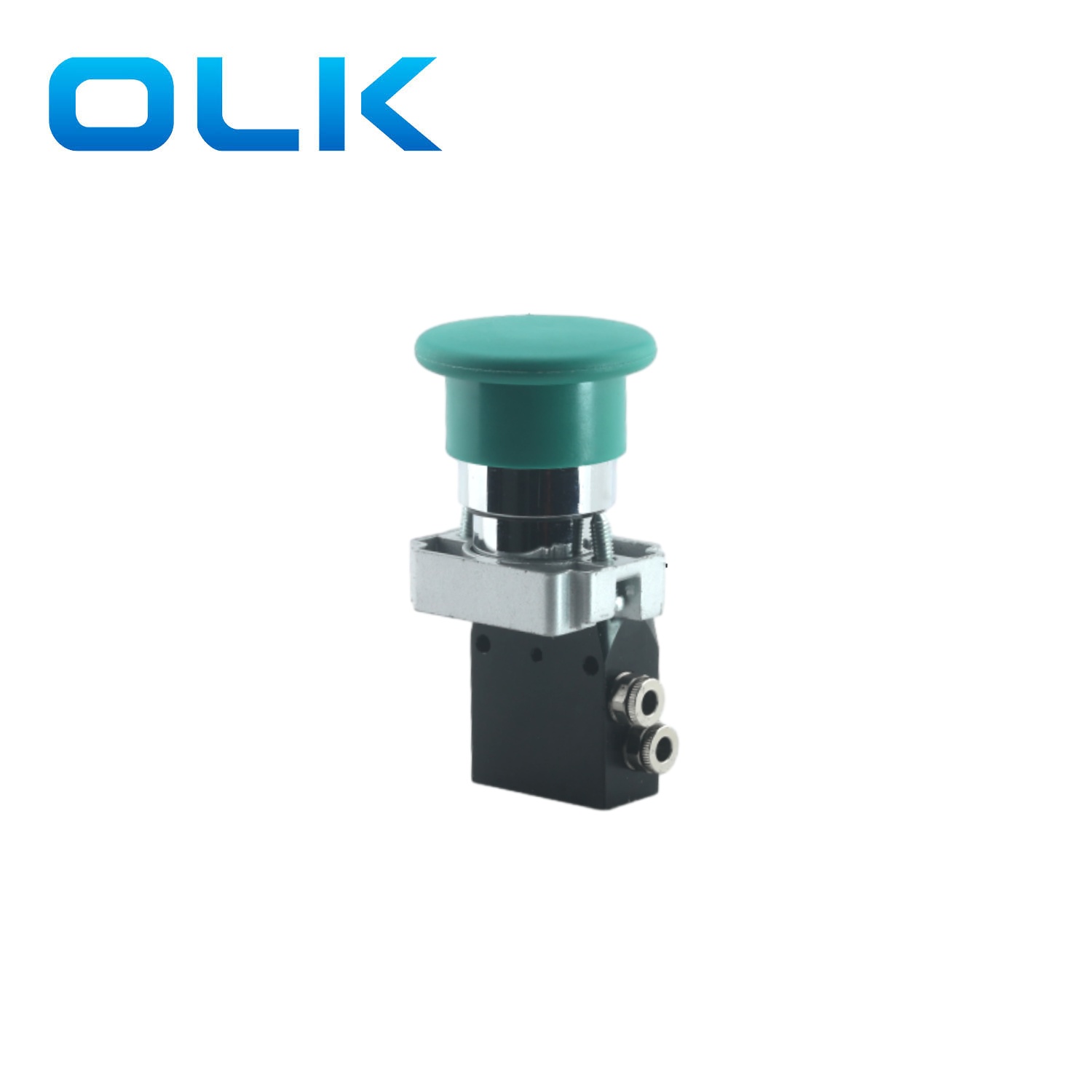

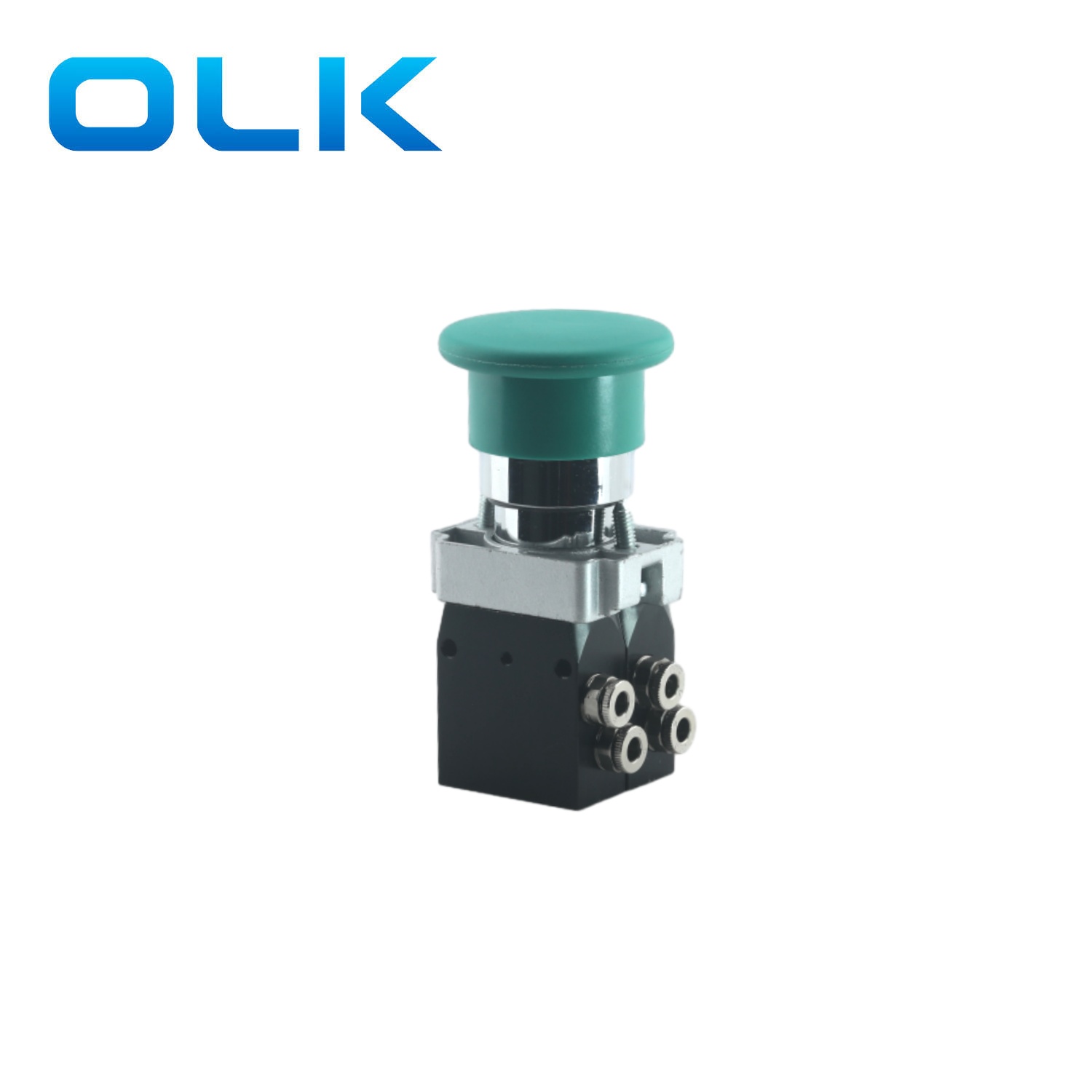

625: Pilzknopftyp |
M104. 625 |
|
|
627: lange Armschalter |
M104. 627 |
Halten Sie den Schalter mit zwei Positionen |
|
M104. 627.0 |
0: Drei-Positionen-Vorschriften |
|
|
M104. 627.1 |
1: Drei-Positionen beibehalten Schalter |
|
|
628: Schlüsselschalter Typ |
M104.628 |
Halten Sie den Schalter mit zwei Positionen |
|
M104.628.0 |
0: Drei-Positionen-Vorschriften |
|
|
M104.628.1 |
1: Drei-Positionen beibehalten Schalter |
|
|

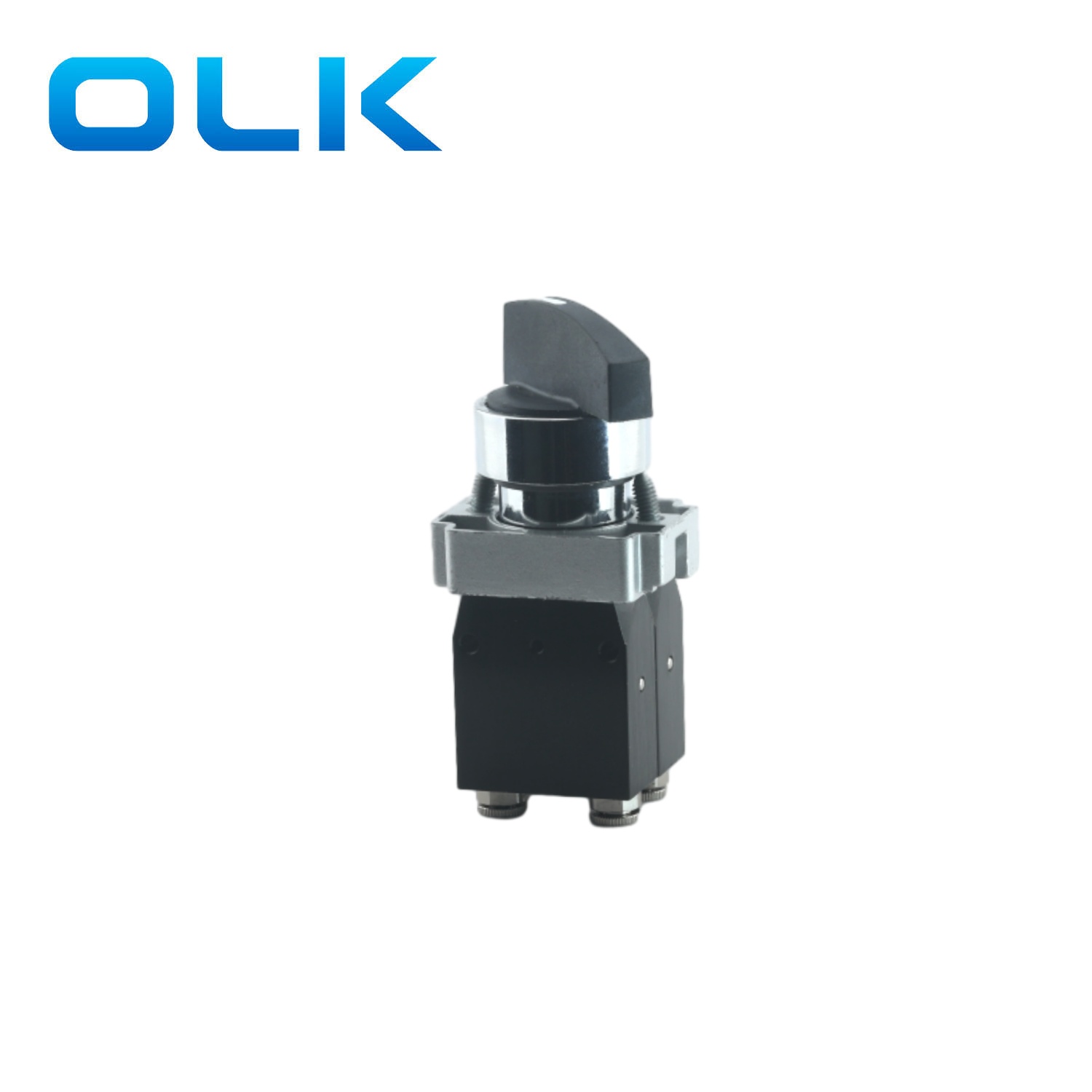

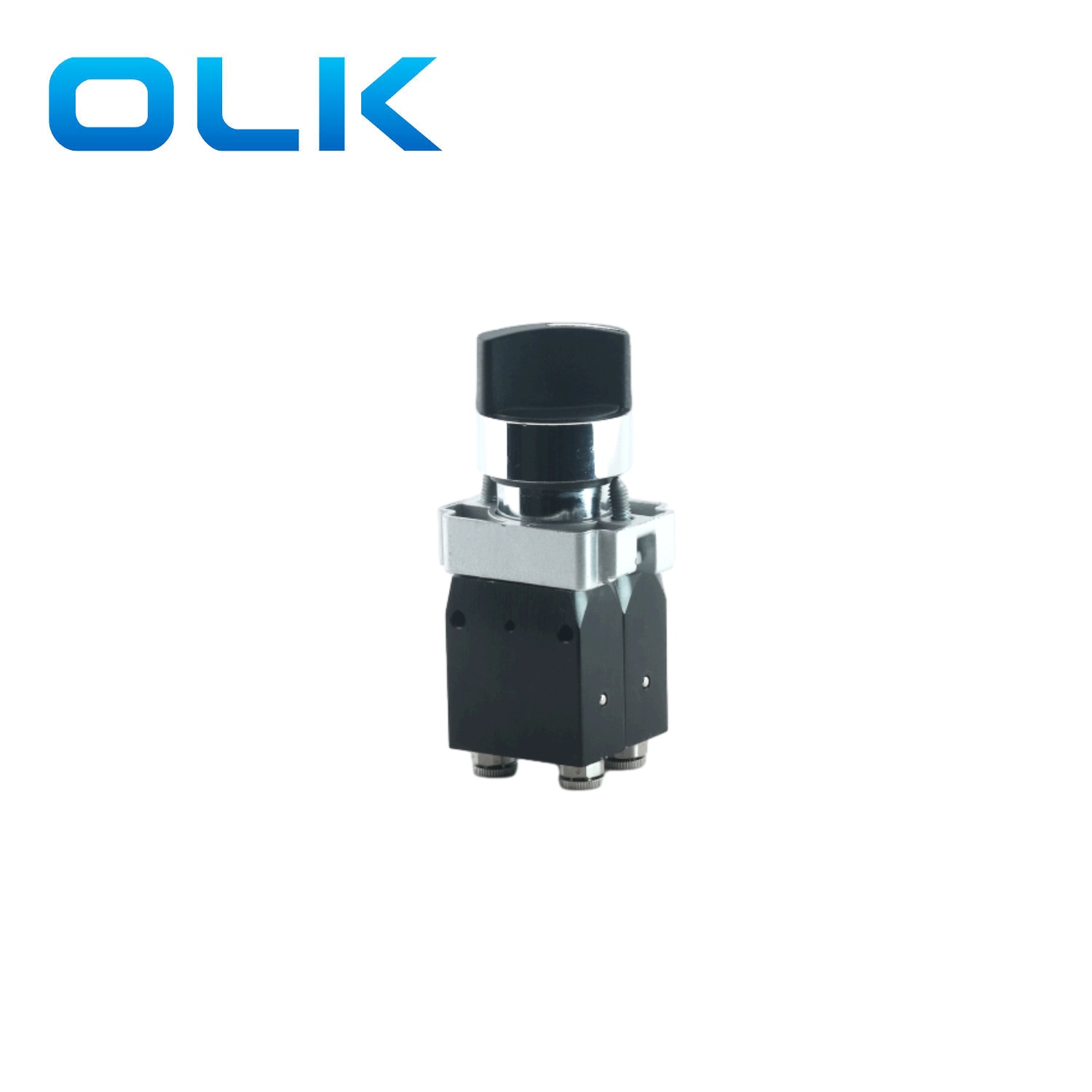

630: kurze Armschalter |
M104.630 |
Halten Sie den Schalter mit zwei Positionen |
|
M104.630.0 |
0: Drei-Positionen-Vorschriften |
|
|
M104.630.1 |
1: Drei-Positionen beibehalten Schalter |
|
|
Montagepanel |
M104.00 |
|
