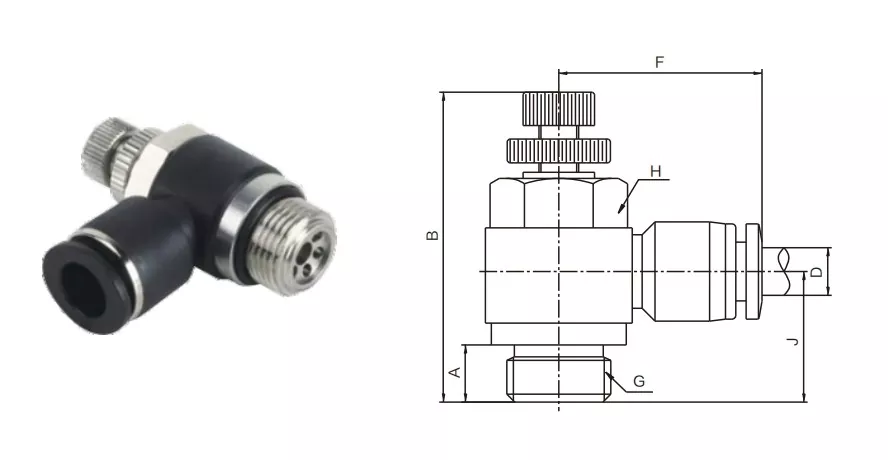

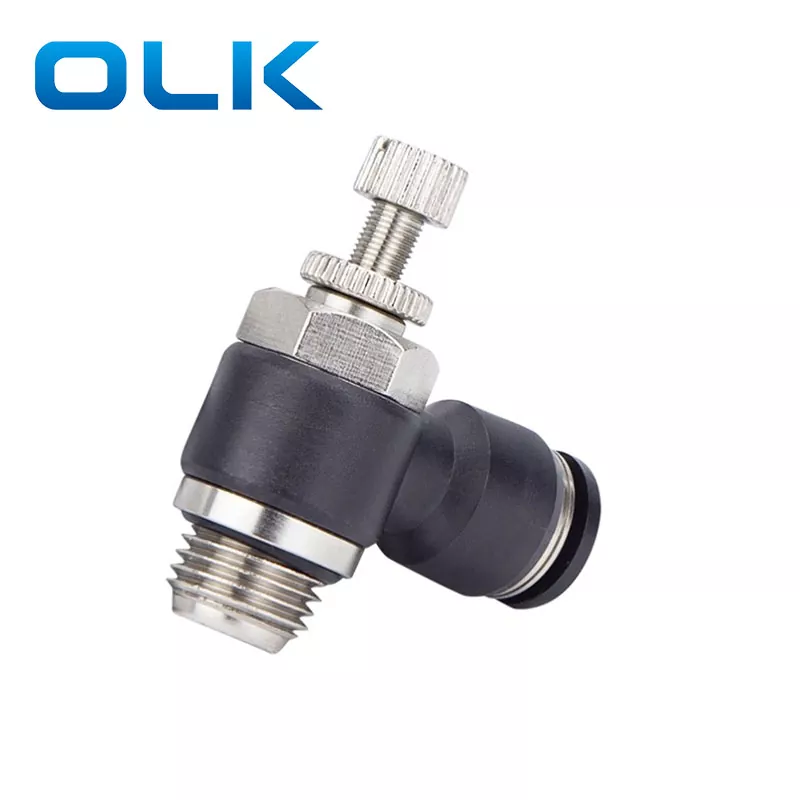

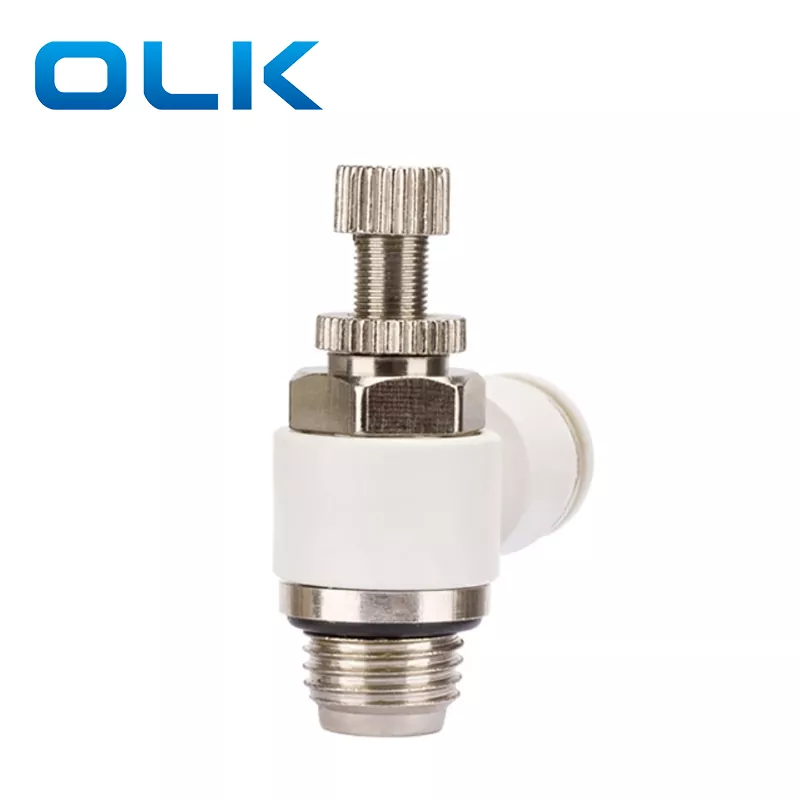

Pneumatisches SC-Geschwindigkeitsregelventil, G-Gewindetyp

Der pneumatische Geschwindigkeitsregler SC dient zur präzisen Einstellung der Zylindergeschwindigkeit durch Regulierung des Luftstroms über den Drehknopf. Es verfügt über eine G-Gewindeverbindung mit integrierter Dichtungsscheibe, sodass kein PTFE-Band erforderlich ist und ein Verstopfen verhindert wird. Mit seiner kompakten Bauweise und dem um 360° drehbaren Design ermöglicht das SC-Geschwindigkeitsregelventil eine flexible Installation auch bei begrenzten Platzverhältnissen und gewährleistet gleichzeitig eine zuverlässige Leistung und eine längere Lebensdauer der pneumatischen Komponenten.

Produktmerkmale des pneumatischen Geschwindigkeitsregelventils SC, Typ G-Gewinde

·Präzise Geschwindigkeitsregelung und schnelle Reaktion: Passen Sie den Luftstrom einfach über den Drehknopf an, um einen reibungsloseren Zylinderbetrieb zu gewährleisten.

·Kein PTFE-Band erforderlich: Der G-Gewindeanschluss wird mit einer Dichtungsscheibe geliefert, um eine dichte Abdichtung zu gewährleisten und Verstopfungsprobleme zu vermeiden.

·Schnittstelleneignung: Entwickelt für flache Oberflächen; Nicht geeignet für gerillte oder unebene Schnittstellen.

·Einfache Installation: Anschluss und Gehäuse können nach der Installation um 360° gedreht werden, was Flexibilität bei der Rohranordnung bietet.

·Komponentenschutz: Verhindert Leckagen und Verunreinigungen und verlängert so die Lebensdauer pneumatischer Geräte.

Pneumatisches Geschwindigkeitsregelventil SC, Typ G-Gewinde. Verwendungsmethode:

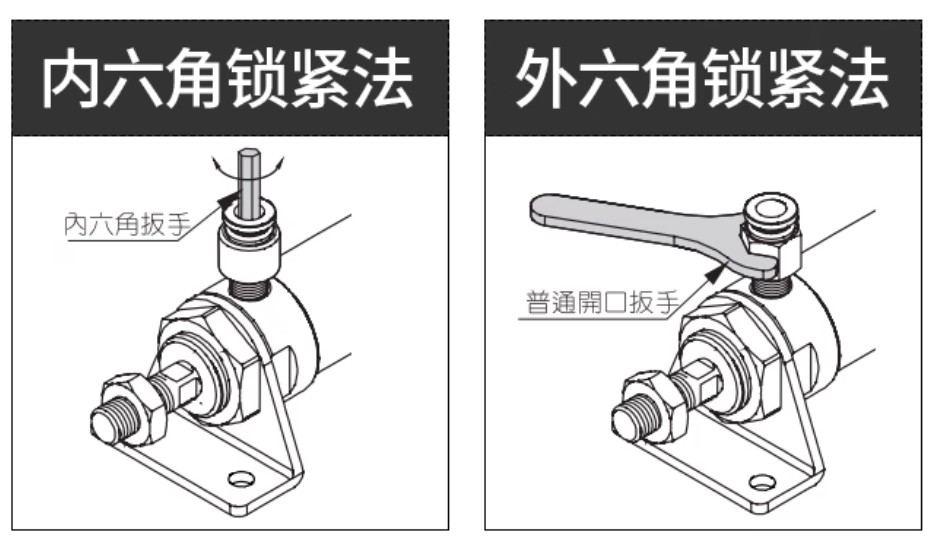

Verwenden Sie einen Inbusschlüssel oder einen Sechskantschlüssel, um das Anschlussstück wie in der Abbildung gezeigt in die Lufteinlass-/-auslassgewinde des Zylinders einzuschrauben. Das Anzugsdrehmoment entnehmen Sie bitte der Abbildung.

Stellen Sie beim Einstellen der Zylindergeschwindigkeit mit dem Geschwindigkeitsregler sicher, dass das Ventil geschlossen ist, bevor Sie Druckluft anlegen. Wenn bei geöffnetem Ventil Luft zugeführt wird, kann sich der Zylinder zu schnell bewegen und Unfälle verursachen.

Drehen Sie den Einstellknopf langsam von Hand. Nachdem Sie die gewünschte Geschwindigkeit eingestellt haben, drehen Sie die Sicherungsmutter nach unten, um den Knopf zu sichern und eine weitere Einstellung zu verhindern.

Drehen Sie den Knopf im Uhrzeigersinn, um den Luftstrom zu verringern und den Zylinder zu verlangsamen.

Drehen Sie den Knopf gegen den Uhrzeigersinn, um den Luftstrom zu erhöhen und den Zylinder zu beschleunigen.

Vorsichtsmaßnahmen für pneumatische Geschwindigkeitsreglerventile

Das M5-Gewinde ist klein. Zum Festziehen keine Werkzeuge verwenden. Mit der eingebauten Dichtscheibe genügt ein Anziehen von Hand. Zu festes Anziehen kann zum Bruch des Gewindes führen. Reinigen Sie die Schläuche und Anschlüsse vor der Installation, um zu verhindern, dass Fremdkörper zu Fehlfunktionen oder Luftlecks führen.

Hoher Luftdruck oder verschmutzte Luft können den Dichtring beschädigen. Installieren Sie bei Bedarf einen Luftfilter und wählen Sie korrosionsbeständige Hochdruckanschlüsse.

Stecken Sie den Schlauch nicht häufig ein bzw. aus, da dies die Lebensdauer der Armatur und des Schlauchs verkürzt. Führen Sie das Rohr vollständig bis zum Boden ein, um Undichtigkeiten zu vermeiden. Stellen Sie vor dem Entfernen des Rohrs sicher, dass im Inneren kein Druck herrscht, und drücken Sie die Endkappe des Fittings nach unten, bevor Sie es herausziehen.

Stellen Sie sicher, dass das Rohrende flach abgeschnitten ist. Unebene Enden können zu schlechter Abdichtung und Undichtigkeiten führen. Schneiden Sie das Rohr ordnungsgemäß zu und stellen Sie sicher, dass die Außenfläche unbeschädigt ist.

Verwenden Sie ausreichend lange Rohre. Vermeiden Sie scharfe Biegungen an der Oberseite der Armatur, die die Armatur beschädigen können. Ziehen Sie nach dem Anschließen leicht am Schlauch, um vor dem Gebrauch zu prüfen, ob er fest sitzt.

Drücken Sie beim Entfernen des Schlauchs beim Herausziehen gleichmäßig auf die Kunststoffschnittstelle. Drehen Sie den Schlauch nicht und drehen Sie ihn nicht um 360°, da der Schlauch sonst Rillen bekommen und Undichtigkeiten verursachen kann.

Benutzen Sie zum Drehen des Einstellknopfs keine anderen Werkzeuge als Ihre Hand. Wenden Sie keine zusätzliche Kraft an, wenn der Knopf die obere oder untere Grenze erreicht, da sonst die Armatur beschädigt werden könnte.

Eine gewisse interne Leckage ist normal, wenn der Geschwindigkeitsregler geschlossen ist. Vermeiden Sie den Einsatz in Anwendungen, die keine interne Leckage erfordern.

FAQs:

Warum empfehlen wir das SC G-Gewinde-Geschwindigkeitsregelventil?

Herkömmliche Anschlüsse verwenden PTFE-Band, das abreißen und in den Luftweg gelangen kann, was zu Ventilblockaden, schlechtem Schalten und Verschleiß der Zylinderdichtung führt. Der G-Gewinde-Anschluss wird mit einer Dichtungsscheibe geliefert, um eine dichte Abdichtung zu gewährleisten und Verstopfungsprobleme zu vermeiden.
