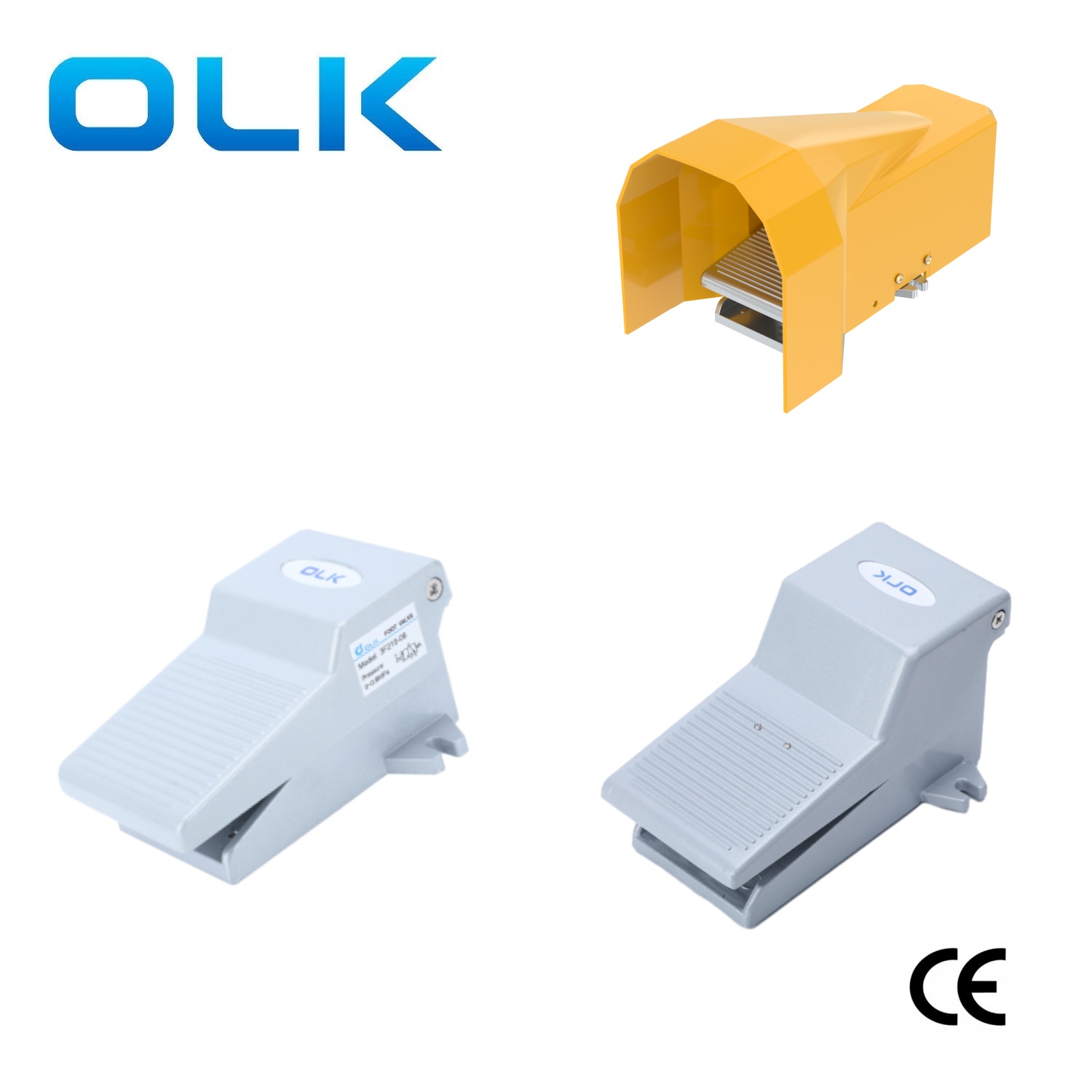

Das pneumatische 3-Wege-5-Wege-Fußventil der Serie 3F und 4F von OLK wird häufig in automatisierten Produktionslinien und Maschinen in Branchen wie der Lebensmittel-, Pharma- und Chemieindustrie eingesetzt. Da es sich bei 3F-Pedalventilen um direkt wirkende Ventile handelt, ist keine umständliche Handbedienung und -anpassung erforderlich Bei Pressen muss der Bediener auf das pneumatische Fußpedalventil treten und dabei beide Hände zum Positionieren der Materialien verwenden, was die Betriebssicherheit und Präzision erheblich verbessert.

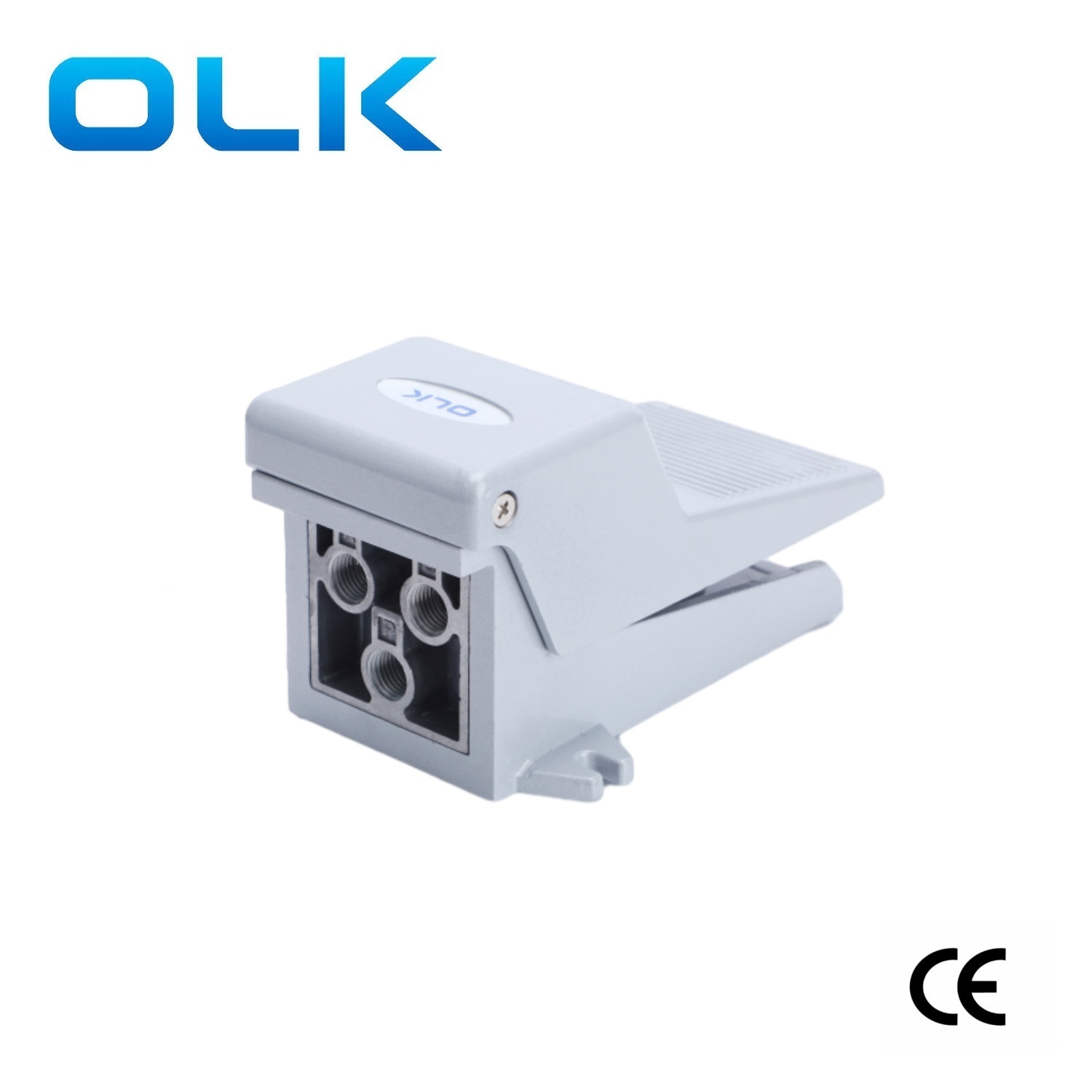

Ouleikai 4F-Fußpedalventile haben eine gute Rückprallleistung, verformen sich nicht und haben feine Gewinde ohne Grate. Das Fußpedalventil der 4F-Serie besteht aus einer Aluminiumlegierung mit fünf Anschlüssen und zwei Positionen und ist optional mit einer Schutzabdeckung erhältlich, um Schmutz im Arbeitsbereich zu blockieren.

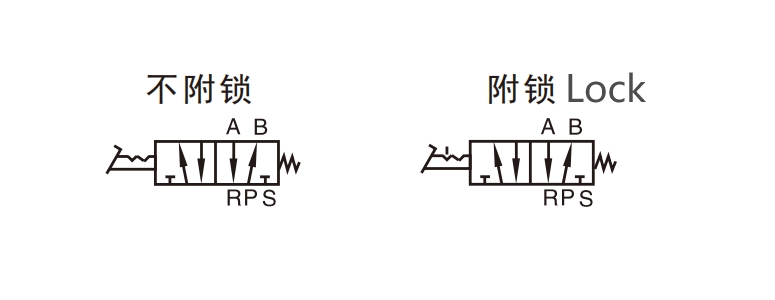

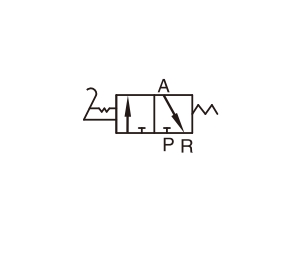

Symbol:
|
Bestellcode |
||
| 3FM210 | 08 | L |
| MODELL: | ANSCHLUSSGRÖSSE: |
Notiz: |
| 3FM: 3-Wege-Mini-Fußventil mit 2 Positionen | 06:G1/8 | 3FM:-- |
| 3F:2 Position 3 Wege | 08:G1/4 | leer: Standard |
| 4F:2 Positionen 5 Wege |
|
L: mit Schloss |
|
|
|
G: mit Wache |
|
|
|
LG: Withlock und Guard |
1. Aluminiumpedal mit direkt wirkendem Design, das Stabilität und Zuverlässigkeit gewährleistet.
2. Wenn eine längere Haltezeit zum Schalten erforderlich ist, kann ein abschließbarer Typ ausgewählt werden.
3. Der Verriegelungsmechanismus ist stabil und zuverlässig und lässt sich leicht und schnell entriegeln. Aufgrund der strukturellen Größenbeschränkungen kann es jedoch häufigen starken Stößen nicht standhalten.

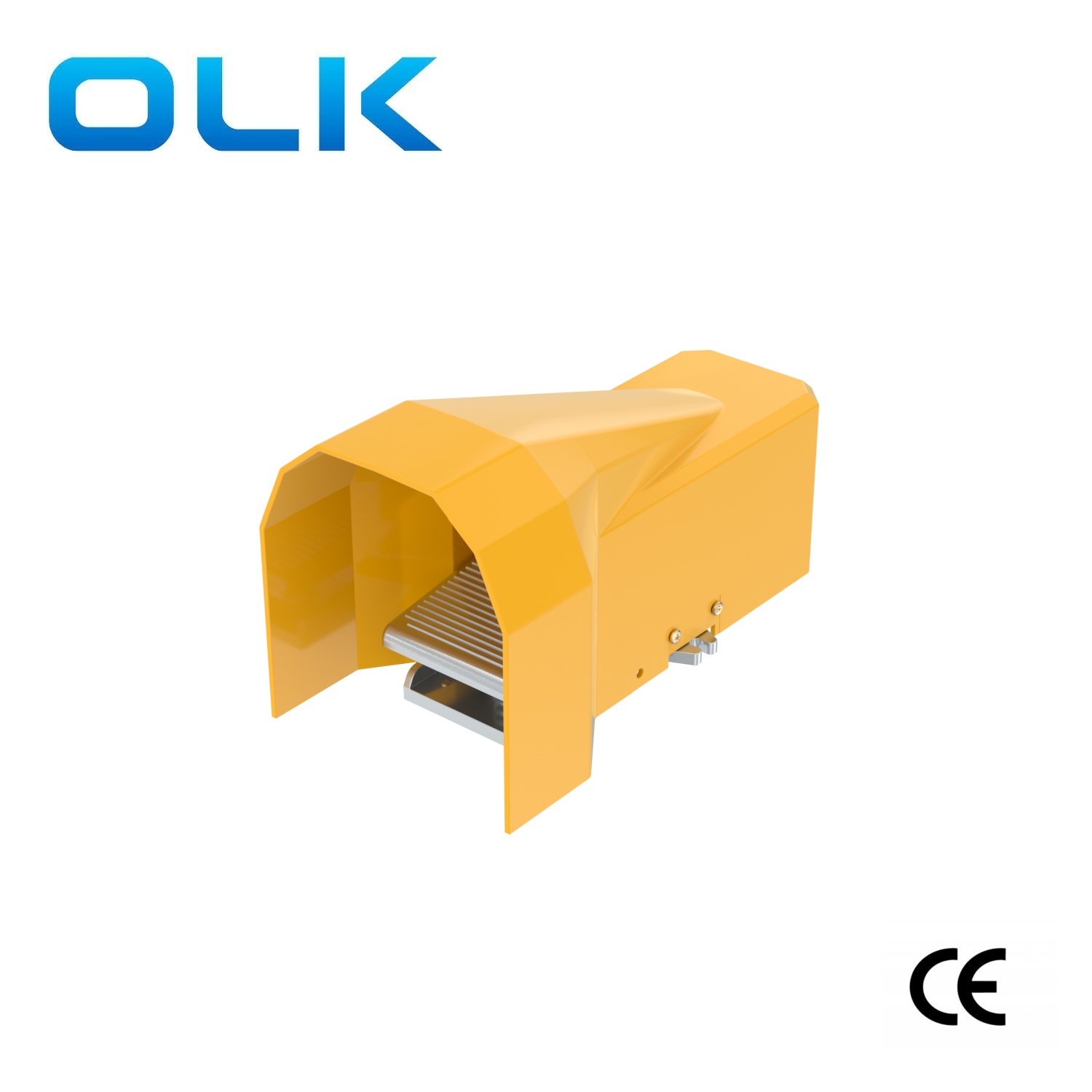

4. Optional sind Schutzabdeckungen aus hochfestem Kunststoff erhältlich.
|
Arbeitsmedium |
Luft (gefiltert durch einen Filter über 40μm) |
|
Aktion |
Direkte Pedalwirkung |
|
schmierend |
unnötig |
|
Arbeitsdruckbereich MPa(psi) |
0∼0,8(0~114) |
|
Garantierte Druckfestigkeit |
1,5 MPa (215 psi) |
|
Modell |
Anschlussdurchmesser |
Anzahl der Positionen |
Arbeitstemperatur °C |
Körpermaterial |
|
FV-02 |
G1/8 |
3/2 Weg |
-20∼70 |
Aluminiumlegierung |
|
3F210-06 |
PT1/8 |
3/2-Wege |
-20∼70 |
Aluminiumlegierung |
| 3F210-06L | PT1/8 | 3/2 Weg | -20∼70 |
Aluminiumlegierung |
|
3FM210-06 |
G1/8 |
3/2-Wege |
-20∼70 |
Plastik |
|
3F210-08 |
PT1/4 |
3/2 Weg |
-20∼70 |
Aluminiumlegierung |
| 3F210-08L | PT1/4 | 3/2 Weg | -20∼70 |
Aluminiumlegierung |
|
3FM210-08 |
G1/4 |
3/2 Weg |
-20∼70 |
Plastik |
|
4F210-08 |
PT1/4 |
5/2 Weg |
-20∼70 |
Aluminiumlegierung |
|
4F210-08L |
PT1/4 |
5/2 Weg |
-20∼70 |
Aluminiumlegierung |
|
4F210-08G |
PT1/4 |
5/2 Weg |
-20∼70 |
Aluminiumlegierung |
|
4F210-08LG |
PT1/4 |
5/2 Weg |
-20∼70 |
Aluminiumlegierung |
|
FV320 |
G1/8 |
3/2 Weg |
-5∼60 |
Aluminiumlegierung |
|
FV420 |
G1/4 |
4/2-Wege |
-5∼60 |
Aluminiumlegierung |
Der Verriegelungsmechanismus 4F Fußventil Achtung!
Hinweis: Um den normalen Betrieb des Mechanismus sicherzustellen, sollte regelmäßig Schmierfett nachgefüllt werden.

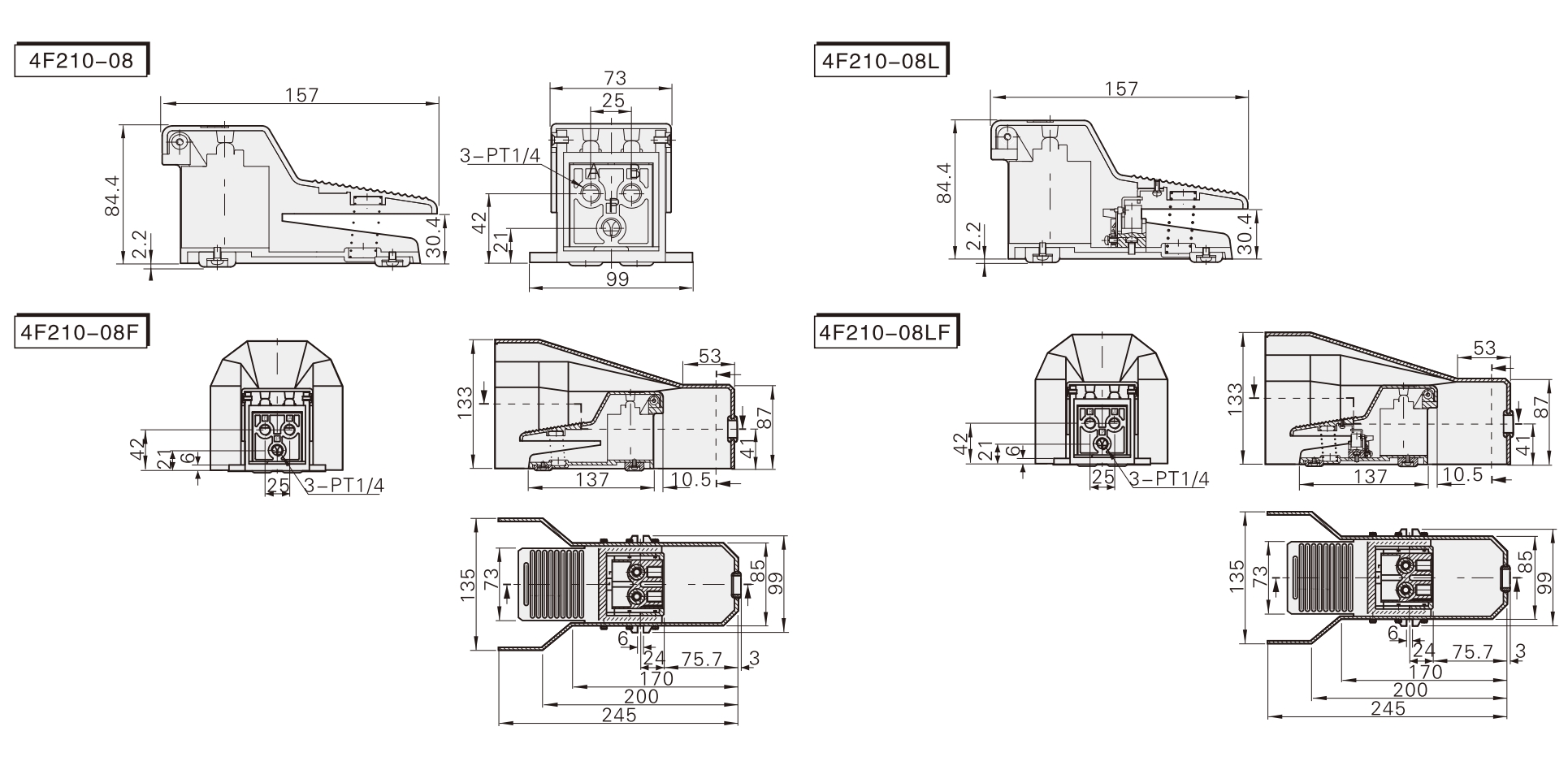

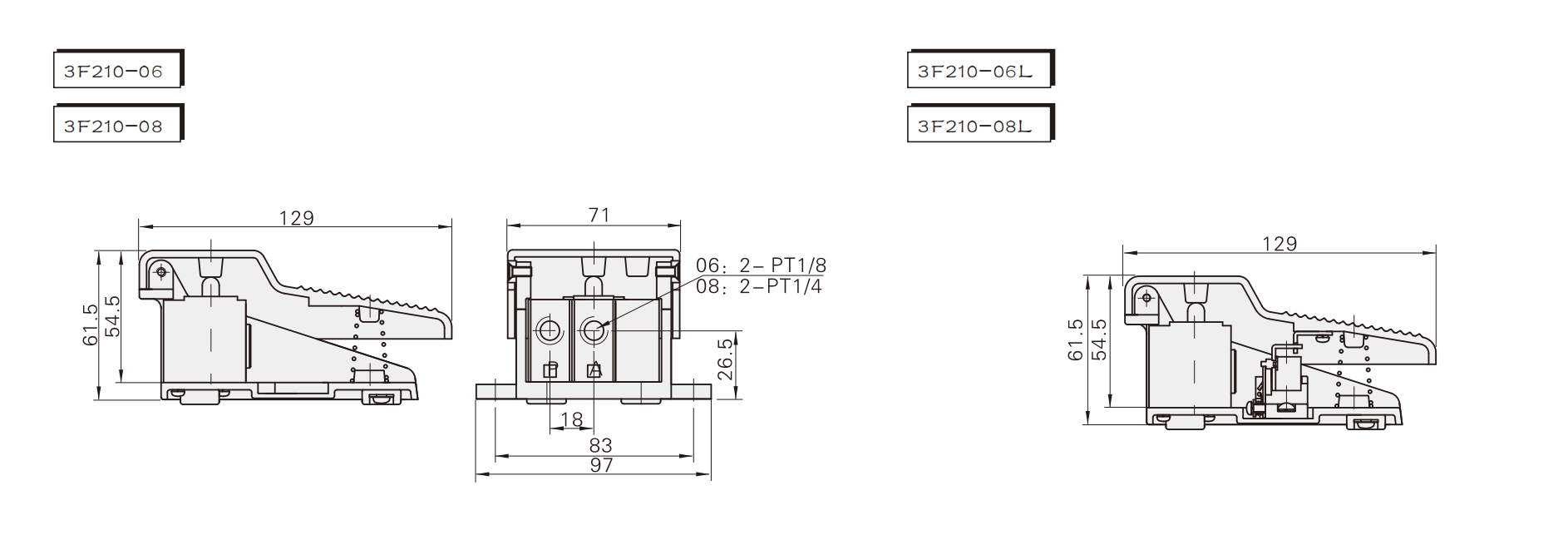

3F Fußventil 3-Wege, 4F Fußventil 5-Wege, externe Spezifikationen:
FAQs:
Wie kann man das Erscheinungsbild des 3F- und 4F-Fußpedalventils unterscheiden?

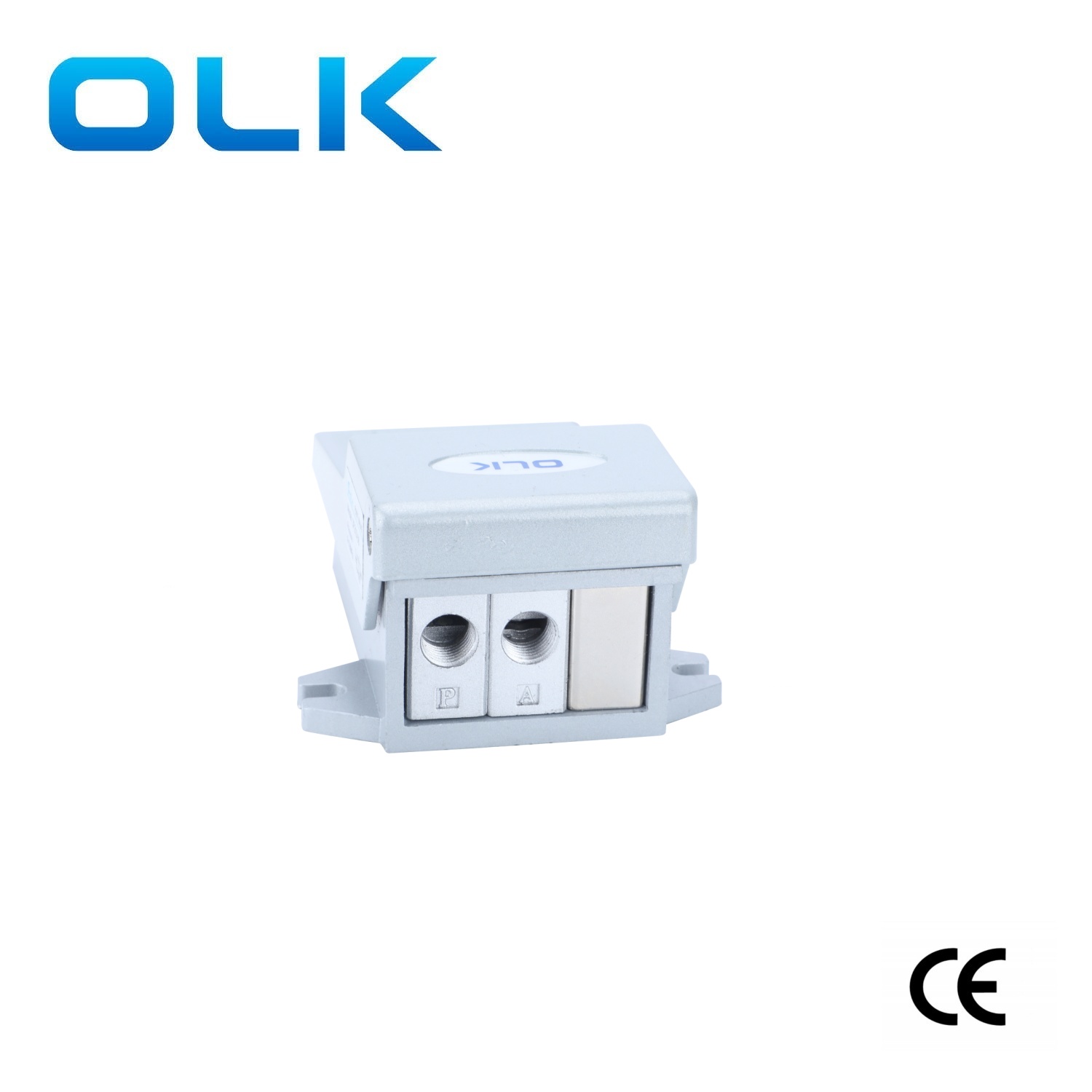

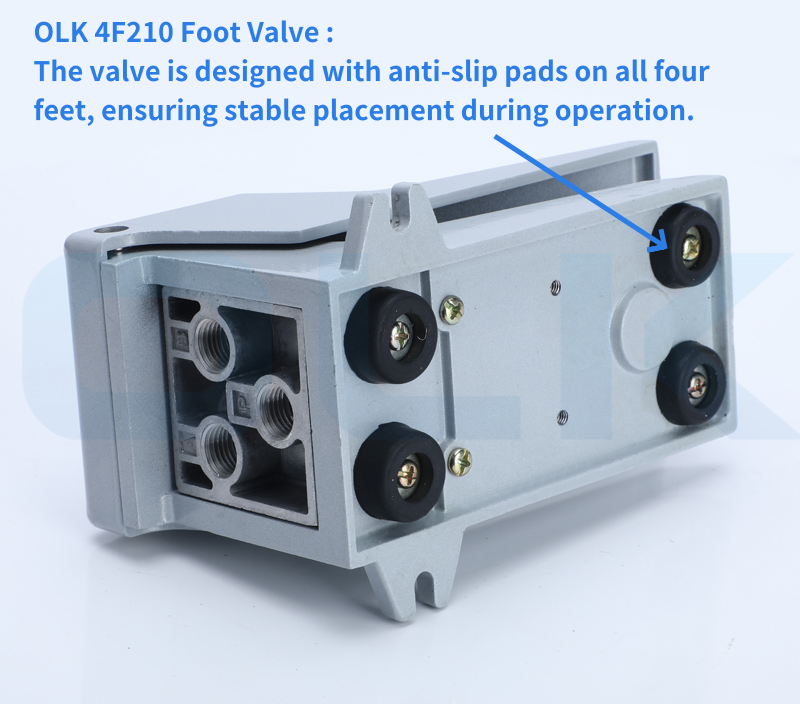

Auf der Rückseite des Produkts sind deutlich zwei Löcher am 3F-Pedalventil und drei Löcher am 4F-Pedalventil zu sehen.
Was ist der Auslassanschluss in 4F210?
4F210: Eingebauter Auslassanschluss (G1/8) mit Schalldämpfer
Was bedeutet „LG“ beim OLK-Fußsteuerventil?
„L“ steht für Fußventil mit Schloss, „G“ für Fußventil mit Abdeckung. Kunden können das Modell anhand spezifischer Nutzungsszenarien bestimmen.
Welche Marke kann das Fußventil der Serie OLK 4F210 ersetzen?
Fußpedalventil Airtac Typ 4F210.
