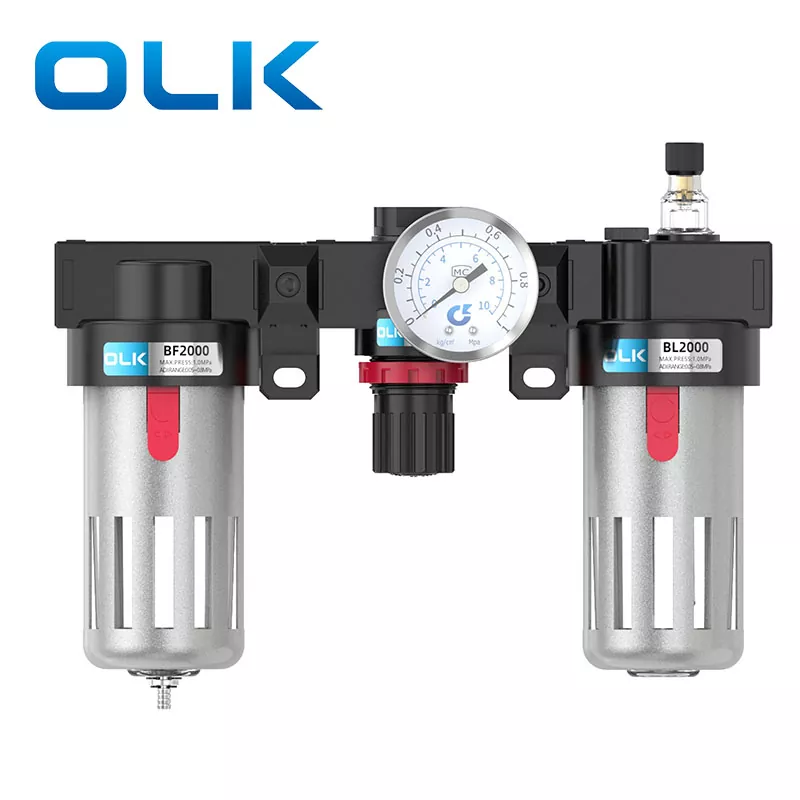

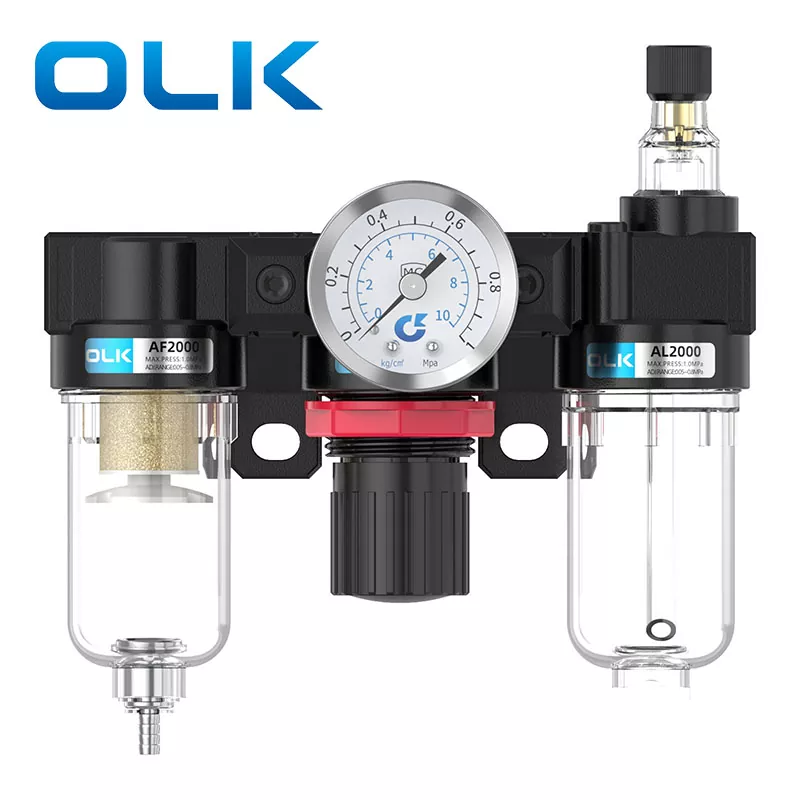

AIRTAC AC BC Serie F R L Kombination

AIRTAC AC BC Serie F R L Kombinationsparameter:

Airtac BC-Symbol

1. Wie wählt man den Luftdurchsatz?

Wählen Sie die Durchflussmenge entsprechend dem Luftverbrauch der nachgeschalteten Geräte.

Im Allgemeinen empfehlen wir die Wahl eines Filters mit einer etwas höheren Durchflussrate als der tatsächliche Luftbedarf, um eine unzureichende Luftzufuhr zu vermeiden, die den Gerätebetrieb beeinträchtigen könnte.

Es ist nicht erforderlich, einen zu großen Durchfluss zu wählen, da dies zu unnötigem Abfall führen würde.

2. Wie wählt man die Filtergenauigkeit?

Die Filtrationsgenauigkeit hängt von der Porengröße des Filterelements ab. Unterschiedliche Anwendungen erfordern unterschiedliche Luftqualitätsniveaus.

Für Branchen wie Metallurgie und Stahl, in denen die Anforderungen an die Luftqualität nicht sehr hoch sind, ist ein Filter mit einer größeren Porengröße ausreichend.

Für Branchen wie Pharma und Elektronik, die eine hohe Luftreinheit erfordern, empfiehlt sich ein Fein- oder Präzisionsfilter mit kleinerer Porengröße.

Der spezifische Filter sollte entsprechend den Geräteanforderungen ausgewählt werden.

Bitte beachten Sie, dass der Luftwiderstand umso höher ist, je feiner der Filter ist, was zu einem Druckabfall führen kann.

(Standardkonfiguration: 40-μm-Faserfilterelement; optionales 5-μm-Bronzefilterelement.)

3. Wie wählt man den Ablauftyp aus?

Unsere Luftaufbereitungsgeräte sind mit automatischem Ablass, Differenzdruckablass und manuellem Ablass erhältlich.

Der automatische Abfluss kann in normalerweise offene (kein Druck) und normalerweise geschlossene (kein Druck) Typen unterteilt werden.

Der Differenzdruckablass öffnet sich hauptsächlich zum Abfluss, wenn der Druck abgelassen wird.

Anwendungsvorschläge:

Automatische Entleerung: Geeignet für Rohrleitungen, bei denen eine manuelle Bedienung unpraktisch ist, z. B. an hohen Standorten, in engen Räumen oder bei Rohrleitungen, bei denen die Luftzufuhr nicht gestoppt werden kann.

Differenzdruckablass: Geeignet für Rohrleitungen, die leicht zugänglich sind, wie z. B. externe Maschineninstallationen oder Schalttafeln, und bei denen die nachgeschaltete Luftzufuhr vorübergehend unterbrochen werden kann.
