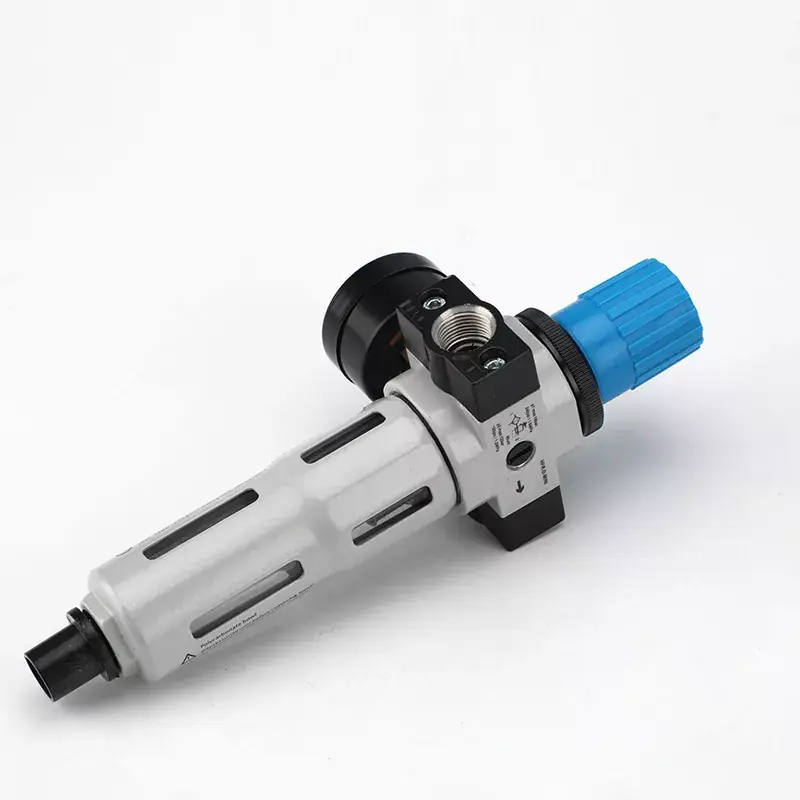

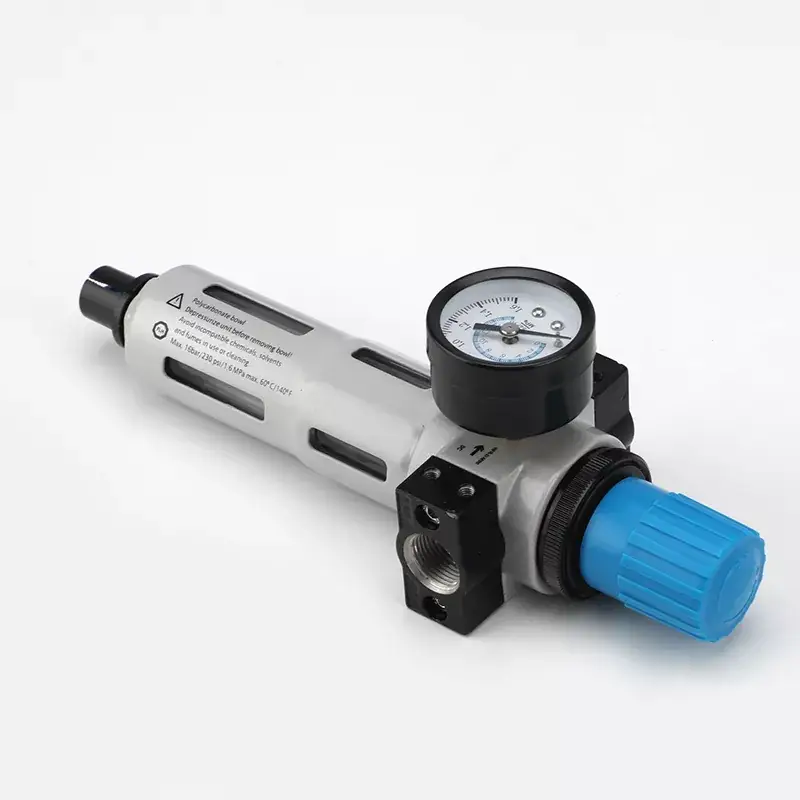

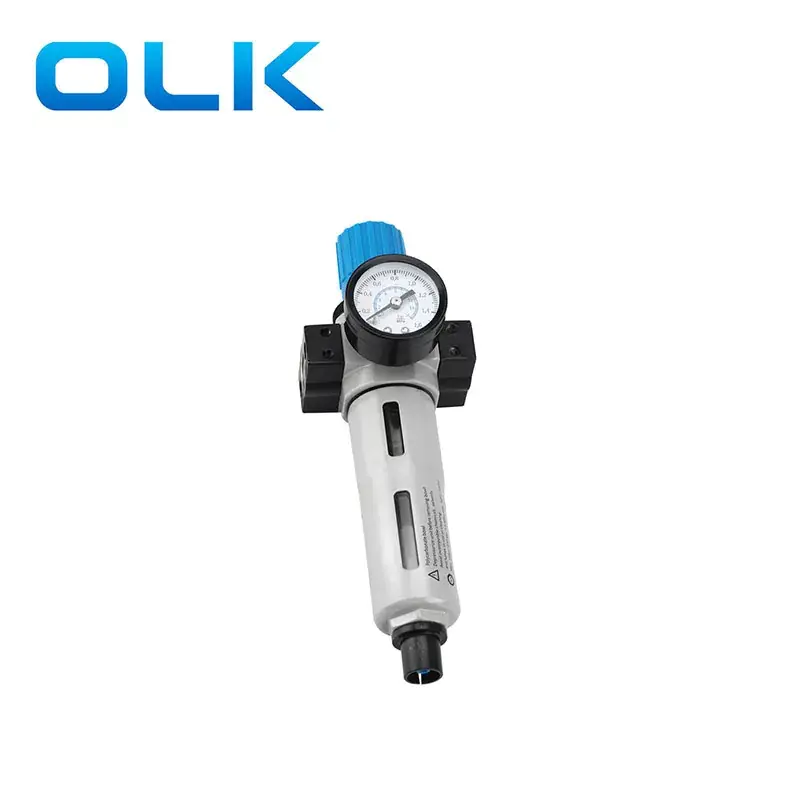

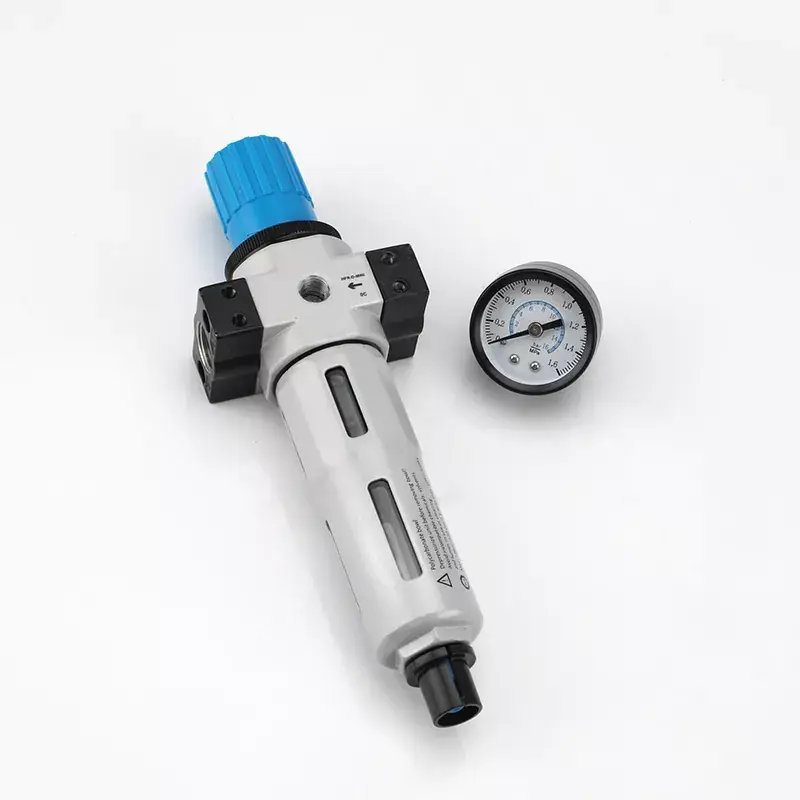

Der pneumatisch hergestellte OLK-Druckregelfilter vom Typ LFR von FESTO. Der Filter und der Druckregler sind in einer Einheit vereint und können flüssiges Öl, Kondensat und Verunreinigungen in der Luft filtern. Für spezielle Anwendungen kann das 5μm-Filterelement einfach durch ein Standard-40μm-Filterelement ersetzt werden. Auch bei Schwankungen des Eingangsdrucks und des Druckluftverbrauchs im System kann der Druckregler dafür sorgen, dass der eingestellte Arbeitsdruck sehr stabil bleibt.
|
SPEZIFIKATION |
MINI |
MIDI |
MAXI |
|||||
|
Arbeitsmedium |
LUFT |
|||||||
|
Strukturelle Eigenschaften |
Gesintert mit Wasserabscheiderfilter: MINI/MIDI: Membranventil MAXI: Kolbenreduzierventil |
|||||||
|
Installationsmethode |
Rohr- oder Konsolenmontage |
|||||||
|
Einbaulage |
vertikale Richtung ± 5° |
|||||||
|
Verbindungsgröße |
G1/8 |
G1/4 |
G3/8 |
G3/8 |
G1/2 |
G3/4 |
G3/4 |
G1 |
|
Standard-Nenndurchfluss LFR..(-A) |
750 |
1400 |
1600 |
3100 |
3400 |
3400 |
9000 |
1000 |
|
Standard-Nenndurchfluss LFR..7...(-A) |
900 |
1500 |
1700 |
3400 |
3900 |
4000 |
9500 |
1600 |
|
Standard-Nenndurchflussrate LFR..5M..(-A) |
650 |
1200 |
1350 |
2400 |
2500 |
2600 |
7300 |
7600 |
|
Eingangsdruck |
Manuelles Ablassventil: 1-16 bar |
|||||||
|
Eingangsdruck |
Automatisches Ablassventil: 1,5–12 bar |
|||||||
|
Arbeitsdruck |
0,5–12 bar/0,5–7 bar |
|||||||
|
Filterpräzision |
40µm/5µm |
|||||||
|
Maximale Kalksatzkapazität |
22 ml |
43 ml |
80 ml |
|||||
|
Mittlere Temperatur |
0-60℃ |
|||||||
|
Material: |
Gehäuse: Zinkdruckguss; Filterbecher: Polycarbonat; Metallschutzhülle: Aluminiumlegierung; Dichtung: Nitrilkautschuk; Druckregulierendes Handrad: POM |
|||||||
