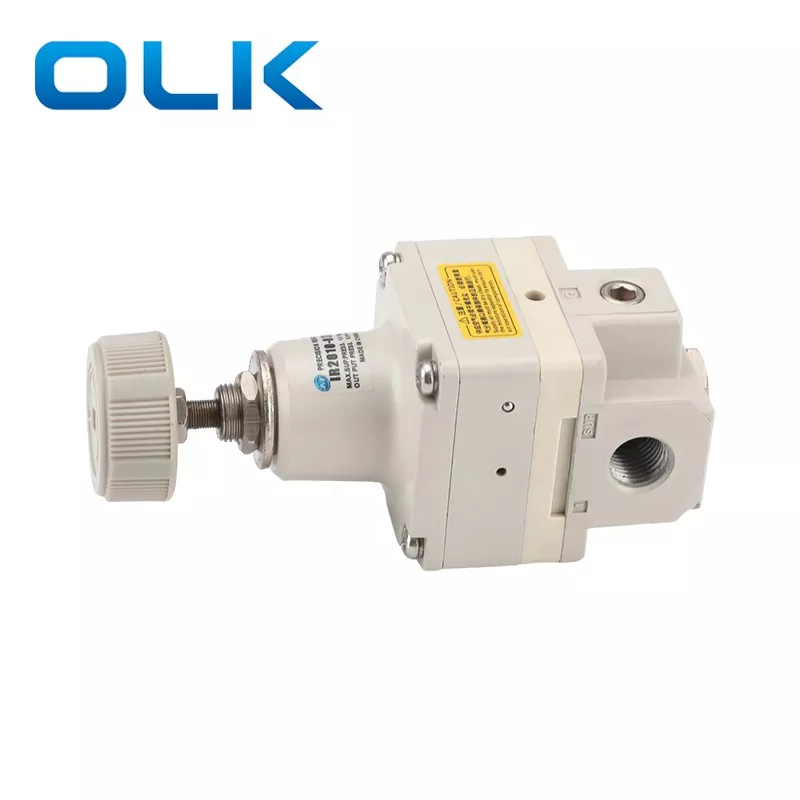

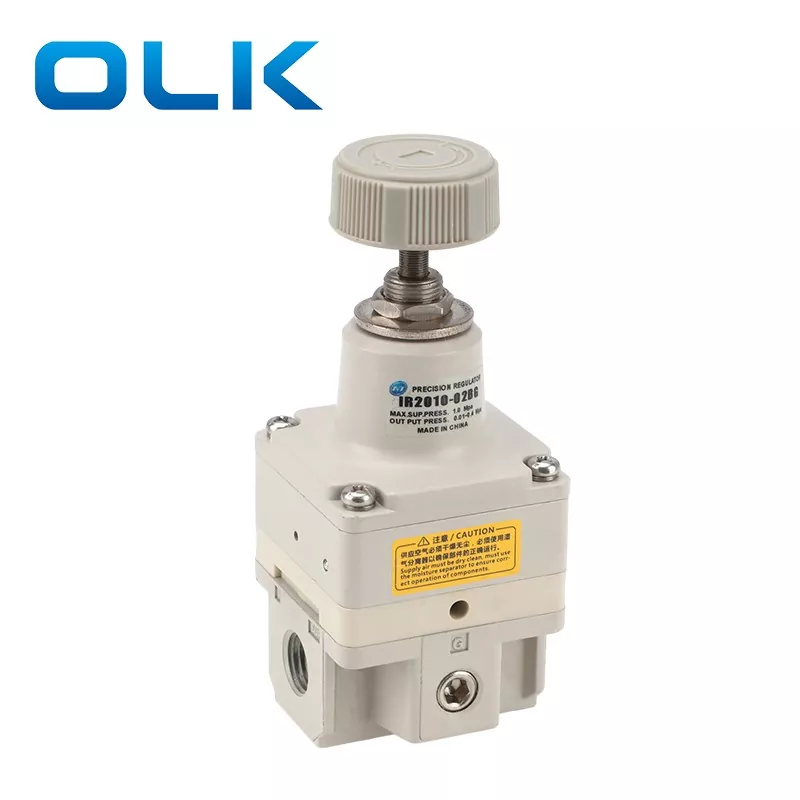

SMC IR-Präzisionsregler

Bestellcode

IR

1

0

0

0

_

01

Körpergröße

Druckbereich einstellen

Abgasrichtung

Rohrgewindetyp

Portgröße

1:

0:0,005 bis 0,2 MPa / 0,01 bis 0,2 MPa

0: Abluft unten

Leer: PT/RC-Gewinde

01:1/8

2:

1:0,01 bis 0,4 MPa

1: Vorderer Auspuff

N:NPT-Gewinde

02:1/4

2:0,01 bis 0,8 MPa

2: Auspuff hinten

F:G-Thread

03:3/8

04:1/2

MODELL

IR10_0-A

IR20_0-0A

Voll

LUFT

Prüfdruck

1,5 MPa

Maximaler Arbeitsdruck

1,0 MPa

Mindestarbeitsdruck

Einstelldruck +0,05 MPa

Druckbereich einstellen

IR1000-A: 0,005 bis 0,2 MPa

IR2000-A:0,005 bis 0,2 MPa

IR1010-A:0,01 bis 0,4 MPa

IR2010-A:0,01 bis 0,4 MPa

IR1020-A:0,01 bis 0,8 MPa

IR2020-A:0,01 bis 0,8 MPa

Empfindlichkeit

innerhalb von 0,2 % der Gesamtspanne

Wiederholbarkeit

innerhalb von ±0,5 % der Gesamtspanne

Luftverbrauch

1 l/min (ANR) oder weniger

Portgröße

1/8.

1/4.

Manometeranschluss

1/8 (2 Standorte)

Umgebungs- und Flüssigkeitstemperaturen

-5-60 ℃

Gewicht (kg)

0.13

0.23
