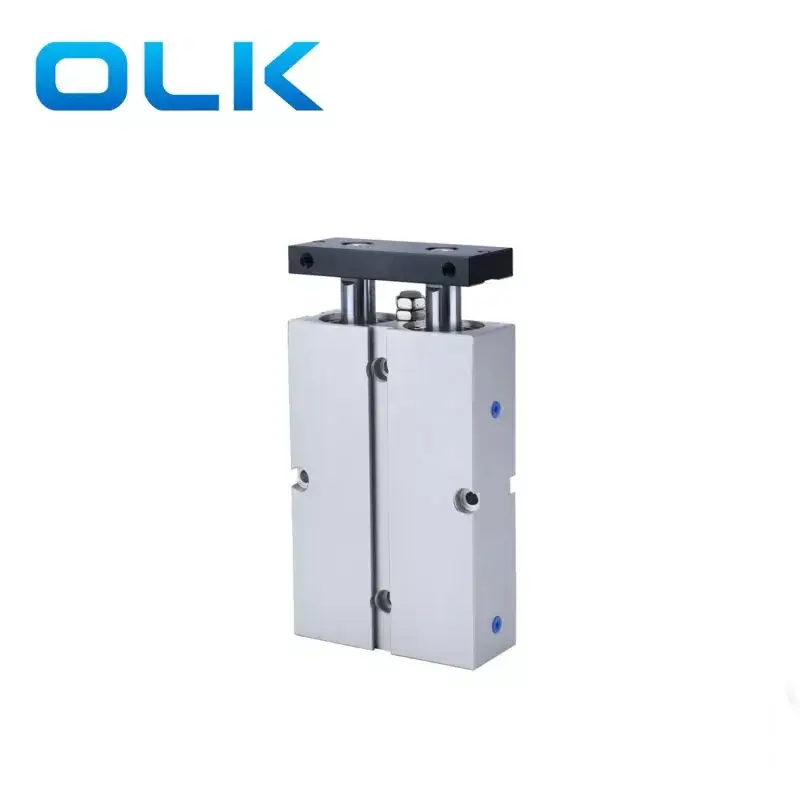

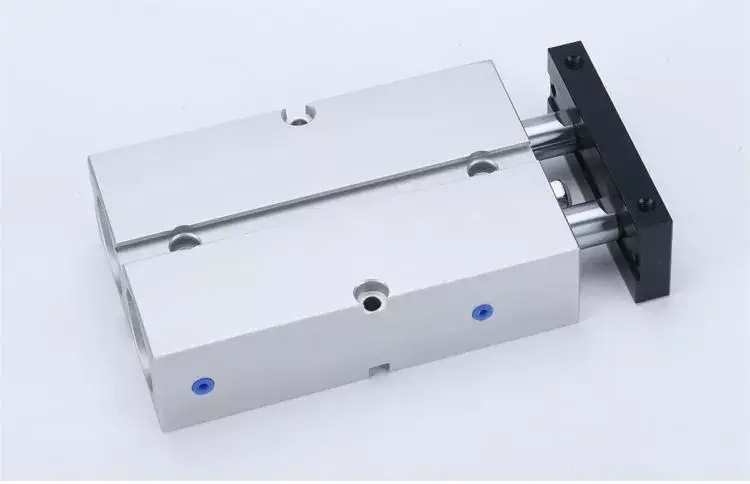

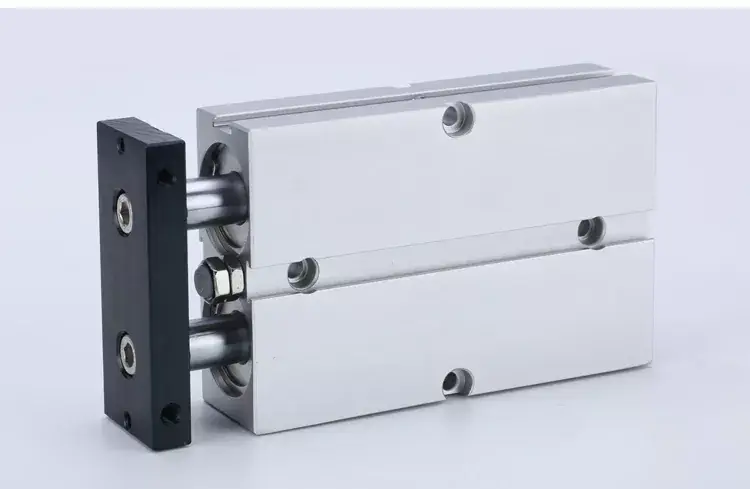

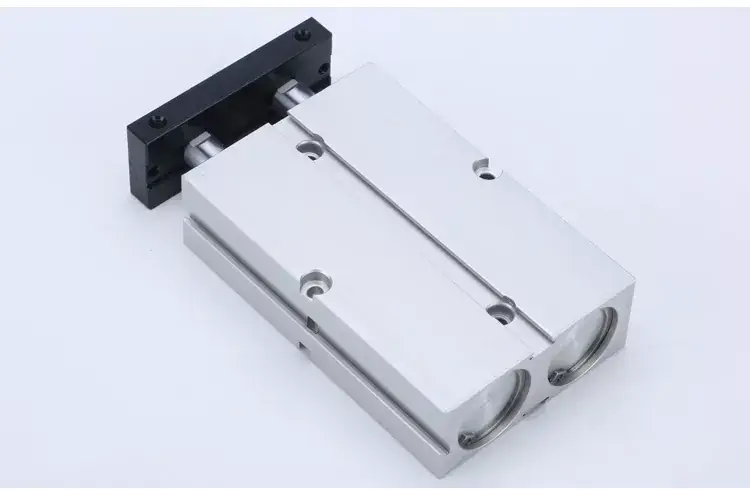

Unsere Fabrik ist spezialisiert auf die Herstellung von Dual -Achse -Zylinder der TN -Serie. Willkommen beim Kaufen von TN Series Dual Achse Zylinder von Olk. Jede Anfrage von Kunden wird innerhalb von 24 Stunden beantwortet. Der TN-Dual-Achse-Zylinder von Oureikai (OLK) ermöglicht eine gleichzeitige Kontrolle mehrerer Achsen, die komplexe Bewegungspfade und die kollaborative Arbeit mit mehreren Achsen erleichtert.
Im Vergleich zur separaten Verwendung mehrerer Einzelachzylinders integriert die TN-Dual-Achse-Zylinder-Zylinder mehrere Betätigungsachsen mit einer raumsparenden eingebetteten Körpermontageform, die kompakter ist.
OLK Pneumatische Lieferanten mit fortschrittlicher Konstruktion und optimierten Kontrollalgorithmen erzielen eine effiziente Energieverbrauchs- und energiesparende Auswirkungen, wodurch der Energieverbrauch und die Betriebskosten gesenkt werden.
Das feste Panel des TN-Dual-Achse-Zylinders verfügt über an drei Seiten und erleichterte Multi-Positions-Belastungen. Es sorgt für eine präzise synchrone Kontrolle mehrerer Achsen und gewährleistet die synchrone Bewegung jeder Achse in komplexen Bewegungspfaden.
1. entspricht den Unternehmensstandards.
2. Eingebettete Körperinstallation für die Platzeinsparung.
3.. Besitzt bestimmte Biege- und Torsionsresistenz, die seitliche Lasten standhalten können.

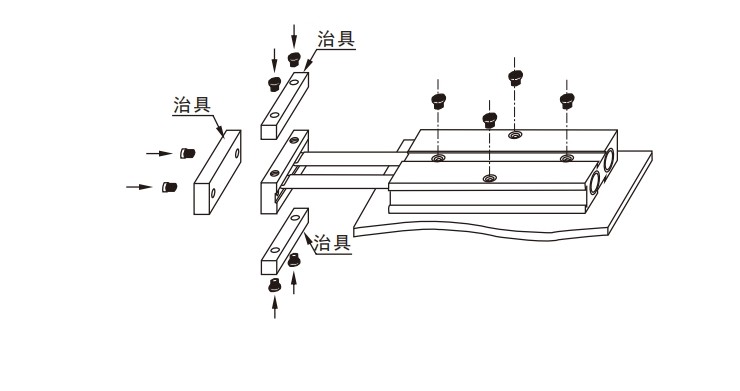

4. Montagelöcher auf drei Seiten der festen Platte erleichtern die Mehrfachposition.
5. Einstellbares Front-End-Kollisionskissen am Körper ermöglicht die Einstellung der Zylinderstrich und die Aufprallentlastung.
6. Diese Reihe von Zylindern ist standardmäßig mit magnetischen Anhängen ausgestattet, wobei nichtmagnetische Optionen verfügbar sind.
|
Bohrungsgröße (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Schauspielmodus |
Doppelte Schauspielung |
|||||
|
Arbeitsmedium |
Luft gereinigt |
|||||
|
Arbeitsdruck |
0,1-1,0 MPa (14-145psi) |
|||||
|
Beweisdruck |
1,5 MPa (215psi) |
|||||
|
Arbeitstemperaturbereich |
‘-20-70 ℃ |
|||||
|
Arbeitsgeschwindigkeitsbereich |
30-500 |
|||||
|
Puffermodus |
Crashkissen |
|||||
|
Nicht ausgerichtete Präzision |
± 0,4 |
± 0,3 |
||||
|
Portgröße |
M5 x 0,8 |
Pt1/8 |
||||
Die nicht rotierende Genauigkeit bezieht sich auf den Winkel, den die fixierte Platte im Zylinder drehen kann, wenn sich der Zylinder im vollständig zurückgezogenen Zustand befindet.
Die verfügbaren Übernahmefadenstypen sind NPT und G.
PS: Alle TN -Serien -Dual -Achse -Zylinder mit Magneten.
TN -Serie Dualachse Zylindersymbol:
|
Bestellcode |
||||||||
|
Tn |
- |
20 |
X |
50 |
- |
S |
- |
|
|
MODELL |
|
Bohrungsgröße |
|
Schlaganfall |
|
Magnet |
|
Faden |
|
TN: Doppelstangenzylinder (Doppelschauspiel), vollständige Serie mit Magnet |
|
|
|
|
|
S: mit Magnet |
|
Leer: Pt -Thread |
|
|
|
|
|
|
|
|
|
T: NPT -Thread |
|
|
|
|
|
|
|
|
|
G: G -Thread |

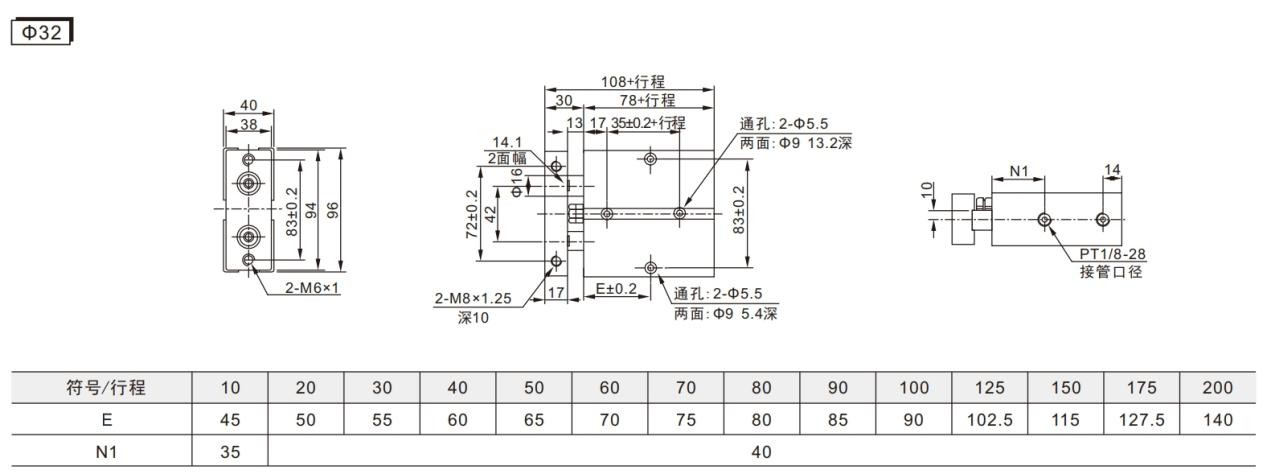

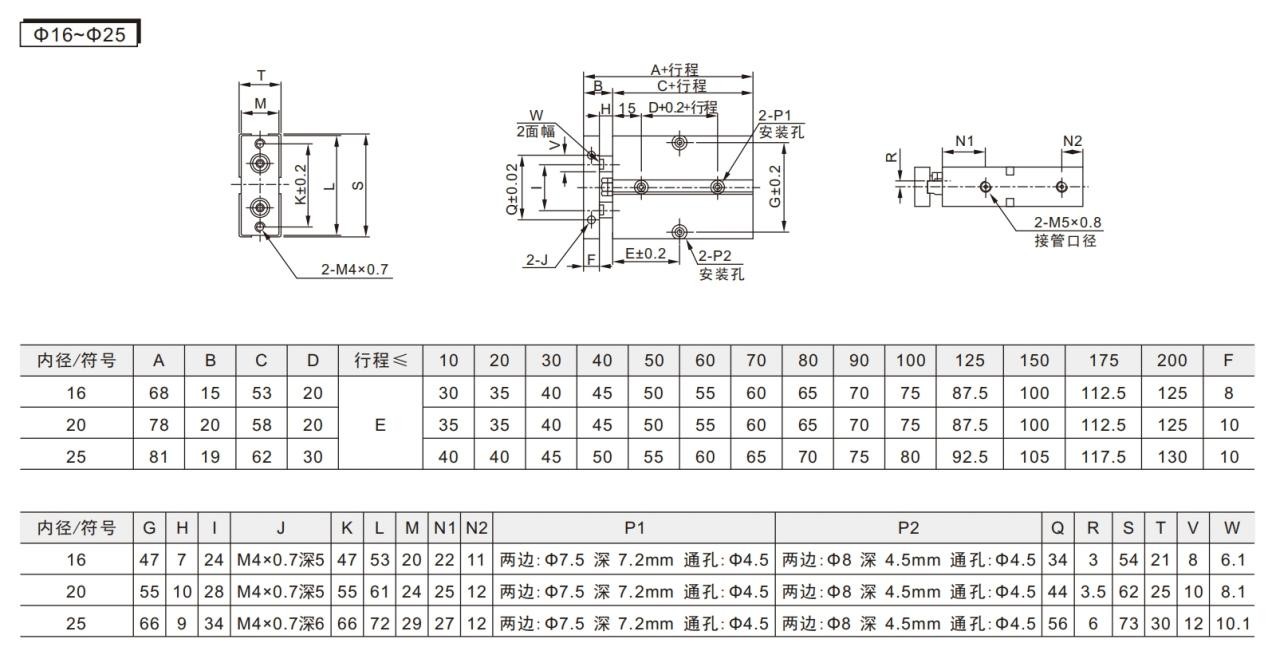

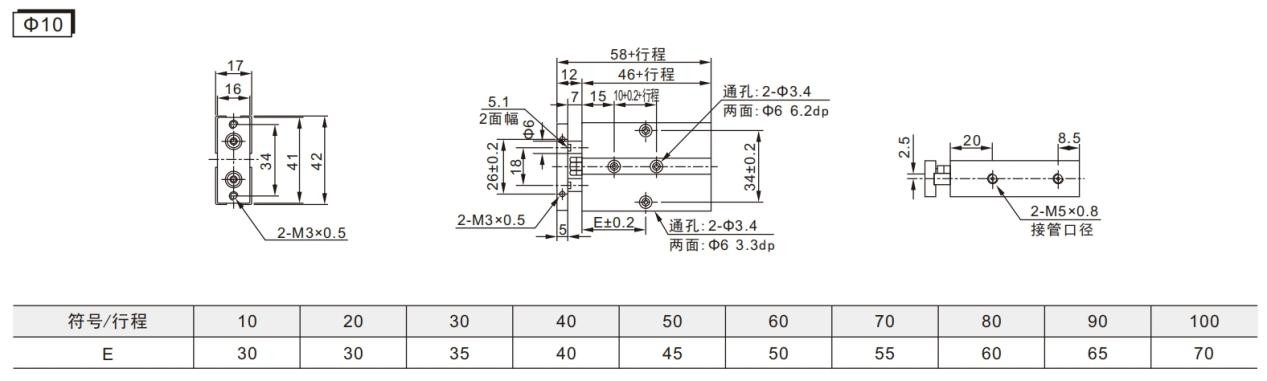

TN -Serie Dual -Achse -Zylinder -Standardspezifikation:
|
Bohrungsgröße (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Schauspielmodus |
Doppelte Schauspielung |
|||||
|
Arbeitsmedium |
Luft gereinigt |
|||||
|
Arbeitsdruck |
0,1-1,0 MPa (14-145psi) |
|||||
|
Beweisdruck |
1,5 MPa (215psi) |
|||||
|
Arbeitstemperaturbereich |
‘-20-70 ℃ |
|||||
|
Arbeitsgeschwindigkeitsbereich |
30-500 |
|||||
|
Puffermodus |
Crashkissen |
|||||
|
Nicht ausgerichtete Präzision |
± 0,4 |
± 0,3 |
||||
|
Portgröße |
M5 x 0,8 |
Pt1/8 |
|
|||
Die nicht rotierende Genauigkeit bezieht sich auf den Winkel, den die fixierte Platte im Zylinder drehen kann, wenn sich der Zylinder im vollständig zurückgezogenen Zustand befindet.
Die verfügbaren Übernahmefadenstypen sind NPT und G.
PS: Alltn -Serie Dualach -Zylinder mit Magneten.
|
Bohrung (MM) |
Kolbenstangendurchmesser (mm) |
Schauspieltyp |
Effektive Fläche (mm²) |
Luftdruck (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Doppelte Schauspielung |
Seite drücken |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Seite drücken |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Doppelte Schauspielung |
Seite drücken |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Seite drücken |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Doppelte Schauspielung |
Seite drücken |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Seite drücken |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Doppelte Schauspielung |
Seite drücken |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Seite drücken |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Doppelte Schauspielung |
Seite drücken |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Seite drücken |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Doppelte Schauspielung |
Seite drücken |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Seite drücken |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
