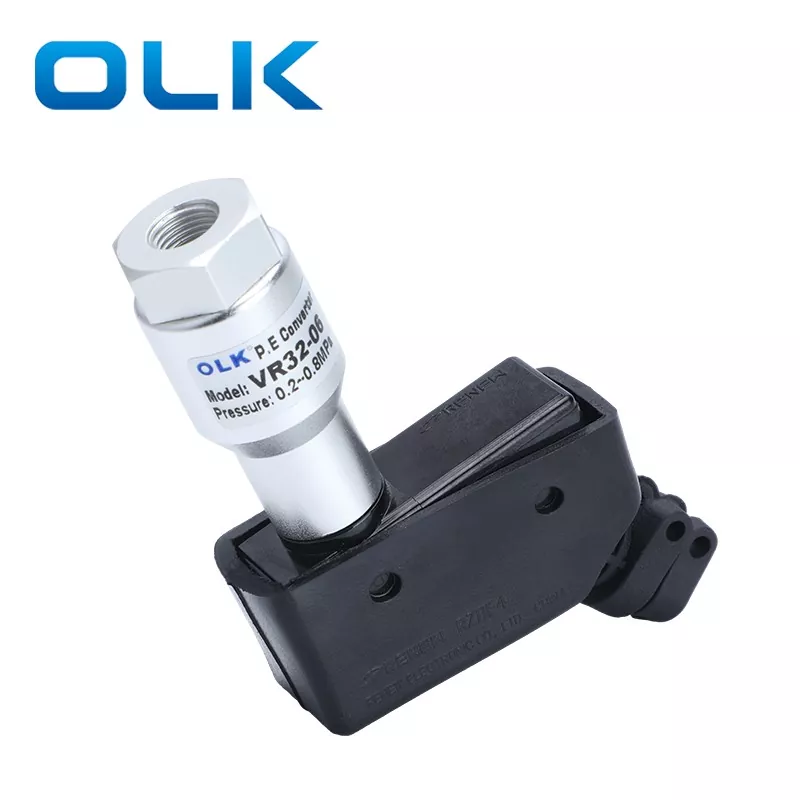

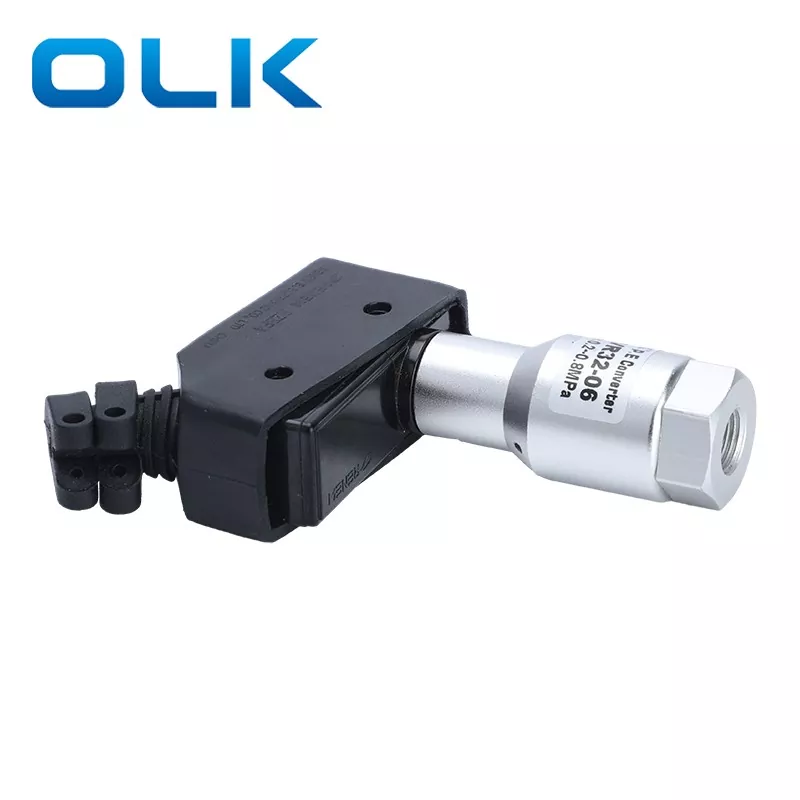

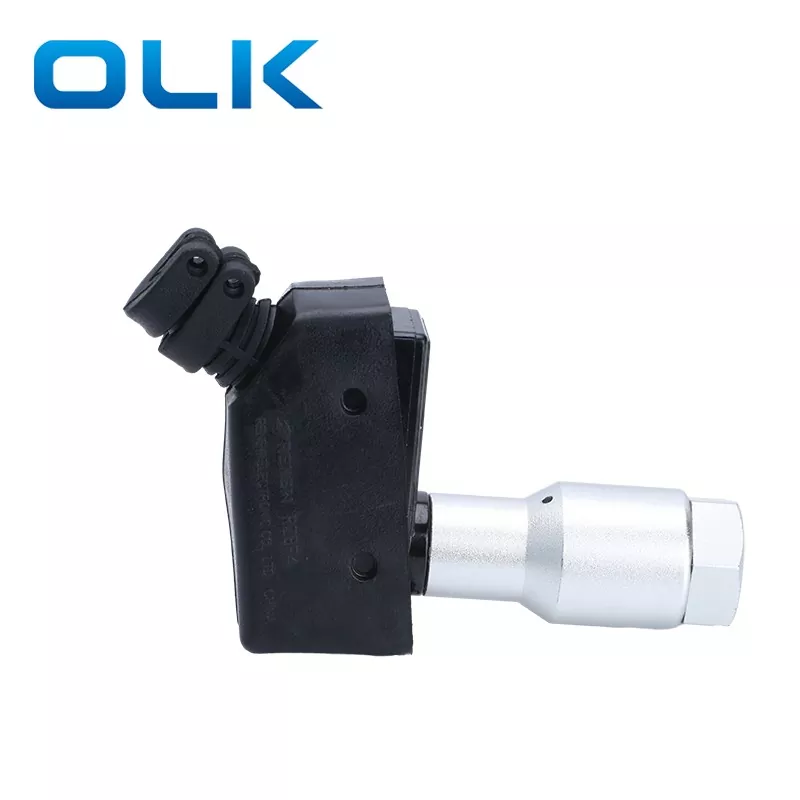

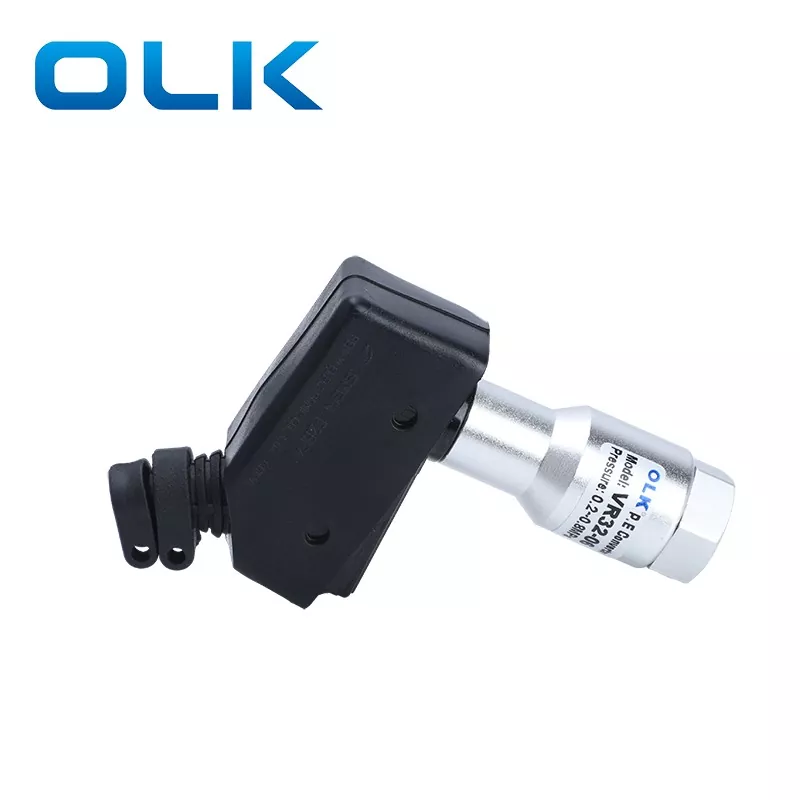

Sender Pneumatisch-elektrisches Relais

Das pneumatisch-elektrische Relais von OLK Transmitters der Serie SMC TYP VR3200 ist ein Druckschalter, der pneumatische Signale in elektrische Signale umwandelt. Es besteht aus fünf Hauptteilen: einem Mikroschalter, einer Feder, einem Kolben, einem Gehäuse und einer Abdeckung. Der Betriebsdruck beträgt 0,1–1,0 MPa. VR3200. Die pneumatisch-elektrischen Präzisionsgewindeschnittstellen lösen sich nicht so leicht. Beide Enden sind mit Staubstopfen ausgestattet und die Verwendung einer speziellen Schutzhülle macht sie langlebiger und verlängert ihre Lebensdauer.

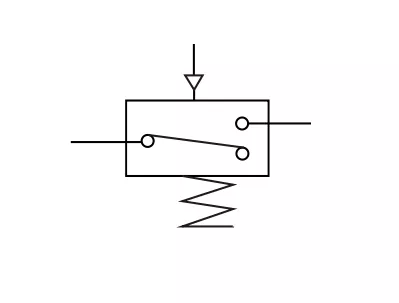

Symbol:

Anwendungen von Druckschaltern:

1.Zylinderdruckerkennung: Der pneumatische Druckschalter erkennt den Druck in Zylindern.

2. Vakuumbestätigung an Roboterarmen: In der Nähe des Saugnapfes eines Roboterarms auf einem automatischen Förderband bestätigt der Schalter das Ansaugen.

3. Gasleckerkennung: Mithilfe eines Niederdrucksensors erkennt der Schalter kleine Gasveränderungen, um Leckagen zu messen.

4. Versorgungsdruckmanagement: Durch den Anschluss eines Druckschalters an einen Regler in einem pneumatischen System kann der Versorgungsdruck basierend auf dem angezeigten Druckwert eingestellt werden. Während des Betriebs zeigt der angezeigte Wert an, ob der Versorgungsdruck abnormal ist. Beispielsweise überwachen in einer Waschproduktionslinie mehrere Flüssigkeitsdruckschalter die Versorgung mit Wasser, Öl usw. An Hydraulikzylindern bestätigen Druckschalter die Hammerkraft.

5. Positionserkennung: Ein digitaler Druckschalter erkennt den Düsengegendruck, um die Position der Werkstücke zu bestätigen.

6. Luftstromkontrolle

7. Überwachung der Filterverstopfung: Ein Differenzdrucksensor misst die Druckdifferenz auf beiden Seiten des Filters. Ein größerer Unterschied weist auf eine stärkere Verstopfung hin. Abhängig vom Verstopfungsstatus kann der Filter gereinigt oder ausgetauscht werden.

8. Erkennung des Flüssigkeitsstands: Ein Differenzdrucksensor erkennt den Flüssigkeitsstand, indem er den unteren Luftanschluss abdichtet. Wenn sich der Flüssigkeitsspiegel ändert, ändert sich der Nettodruck im angeschlossenen vertikalen Rohr, was eine Füllstanderkennung ermöglicht.

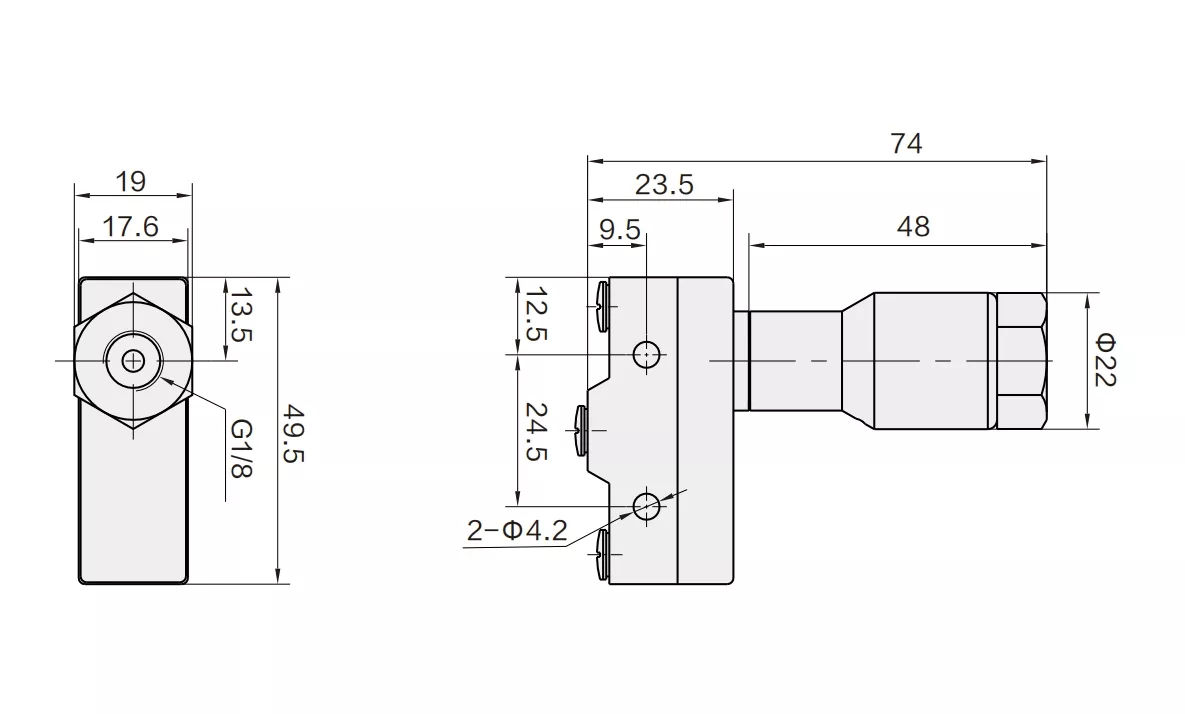

Sender der Serie VR320 von SMC: Pneumatisch-elektrisches Relais. Allgemeine Parameter

FAQsfür elektropneumatischen Wandler VR32:

1.Kann Ihr elektropneumatisches Relais VR32 das VR3200 oder VR3201 von SMC direkt ersetzen?

Ja. Die VR32-Serie von OLK ist hinsichtlich der Montageabmessungen, der Anschlussgröße (1/8 Zoll) und der elektrischen Leistung vollständig mit der SMC VR3200/3201-Serie kompatibel. Es handelt sich um einen 100 %igen Ersatz zu einem wettbewerbsfähigeren Preis. Kostengünstiger VR3200-Ersatz!

2.Was ist der Unterschied zwischen einem VR32-Konverter und einem Druckschalter?

Das VR32 ist ein mechanisches pneumatisch-elektrisches Relais, das ein pneumatisches Signal in ein elektrisches Kontaktsignal umwandelt. Es ist einfach und langlebig und wird hauptsächlich zur Erkennung des Status „Luft EIN/AUS“ oder zur Hubbestätigung verwendet. Druckschalter hingegen verfügen häufig über digitale Anzeigen und präzise Einstellskalen zur Überwachung bestimmter Druckwerte.

3.Was sind die typischen Anwendungsszenarien für VR32 pneumatisch-elektrische Wandler?

Relais zur Erfassung der Zylinderposition:

Erkennung der Zylinderhubgrenze: Wenn der Zylinder die Grenze erreicht, steigt der Druck und VR32 sendet ein Signal an die SPS, das die Maschine auffordert, mit dem nächsten Schritt fortzufahren.

Sicherheitsverriegelung: Die Maschine startet nur, wenn der Luftdruck den Standardwert erreicht und der Stromkreis angeschlossen ist.
