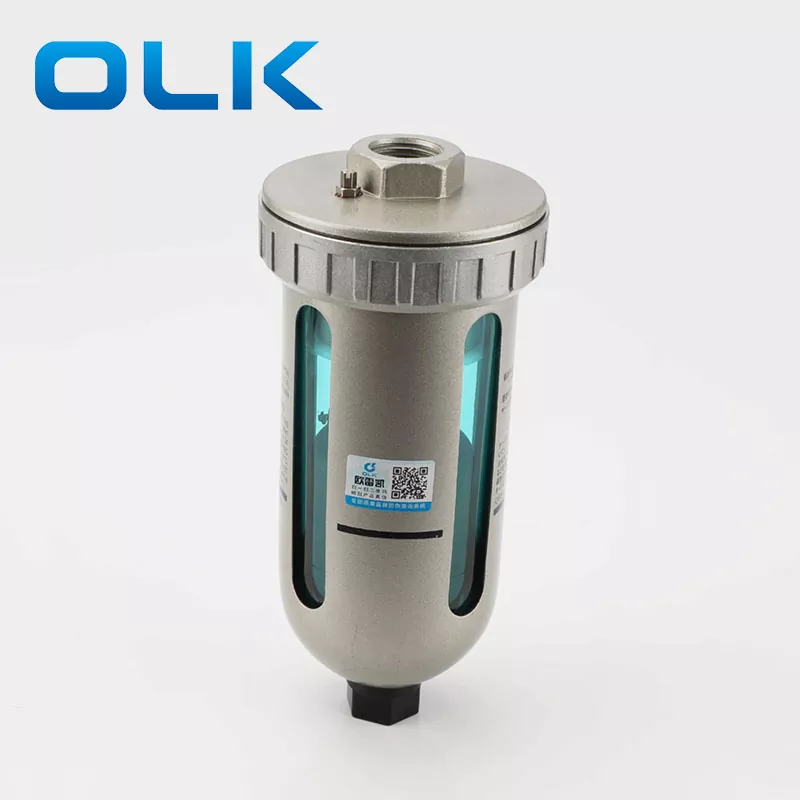

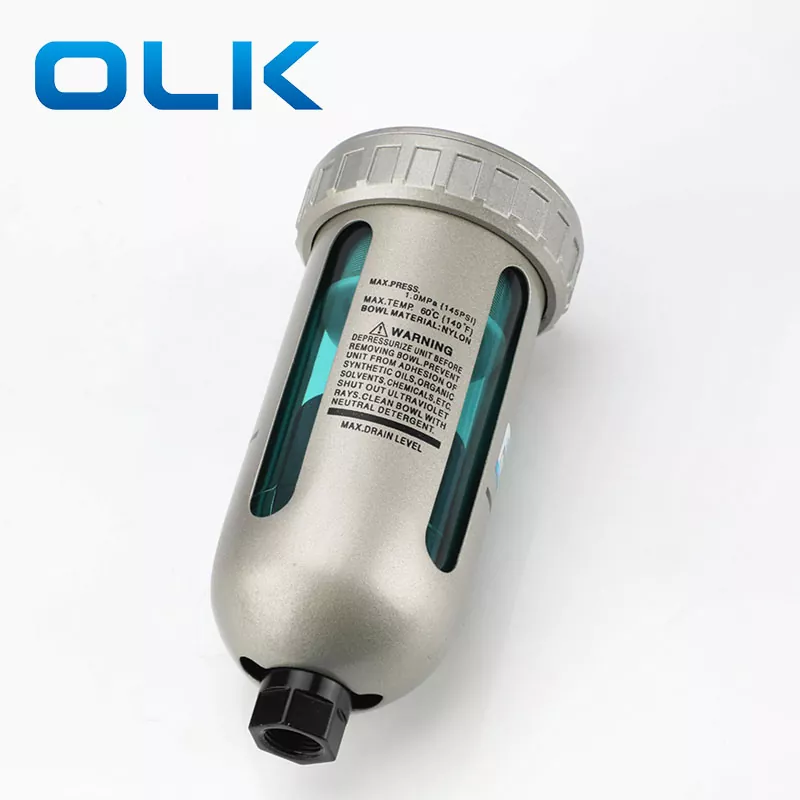

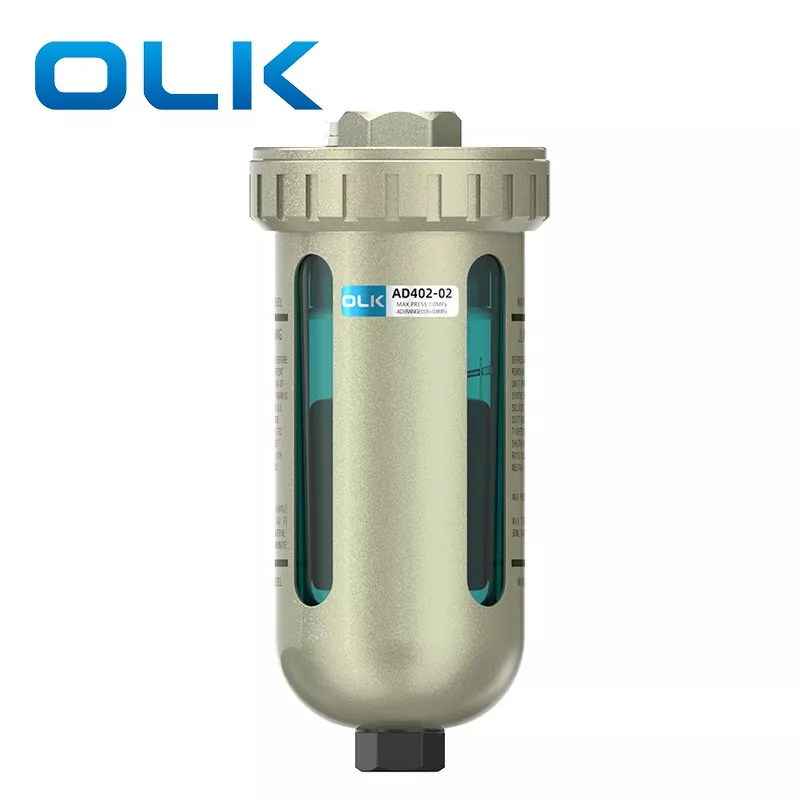

Das automatische Ablassventil OLKAD402 leitet das Abwasser automatisch und zuverlässig ab, ohne dass eine manuelle Betätigung erforderlich ist. Staub- und korrosionsbeständig für lang anhaltende Leistung, standardmäßig mit einem robusten Schüsselschutz ausgestattet. Auf Effizienz ausgelegt, auf Zuverlässigkeit ausgelegt!
1.Kein Druck in der Schüssel:
Wenn kein Innendruck vorhanden ist, sinkt der Schwimmer aufgrund seines Gewichts und verschließt das Kammerloch. Der Kolben wird durch eine Feder nach unten gedrückt und das Abwasser fließt durch ein Langloch zum Gehäuse, wo es abgeführt wird.
2. Auf die Schüssel ausgeübter Druck:
Wenn der Innendruck 1 MPa übersteigt, überwindet er die Federkraft und hebt den Kolben an, bis er am O-Ring abdichtet. Dadurch wird das Innere der Schüssel von der Außenseite isoliert.
3. Entwässerungsansammlung:
Während sich das Abwasser ansammelt, steigt der Schwimmer, öffnet das Kammerloch und ermöglicht den Eintritt von Druck. Dieser Druck drückt in Kombination mit der Federkraft den Kolben nach unten und leitet den Abfluss durch die Abflussführung ab.
1: Verwenden Sie bei der Installation von Entwässerungsrohren Rohre mit einem Innendurchmesser von mehr als 10 Millimetern und einer Länge von nicht mehr als 5 Metern. Biegen Sie die Rohre nicht nach oben.
2. Die Kompressorleistung sollte mehr als 3,7 kW betragen
|
NEIN. |
NAME |
MATERIAL |
MODELL |
|
1 |
Hauptteil |
Aluminiumdruckguss |
|
|
2 |
O-Ring |
NBR |
JIS B2401P-8 |
|
3 |
O-Ring |
NBR |
113136 |
|
4 |
Gaze |
SUS |
20062 |
|
MODELL |
AD402 |
AD400-04 |
|
Prüfdruck |
1,5 MPa (15,2 kgf/cm²) |
|
|
max. Betriebsdruck |
1,0 MPa (10,2 kgf/cm²) |
|
|
Betriebsdruck |
0,15–1,0 MPa (1,5–10,2 kgf/cm²) |
0,3–1,0 MPa (3–10,2 kgf/cm²) |
|
Umgebungs- und Flüssigkeitstemperatur |
5-60℃ |
|
|
Portgröße |
G1/2 |
G1/2 |
|
Größe der Entleerungsöffnung |
G3/8 |
G1/2 |
|
Gewicht (kg) |
0.62 |
0.91 |
