Ein Druckmessgerät ist ein Instrument, mit dem Druck höher als atmosphärischer Druck misst.

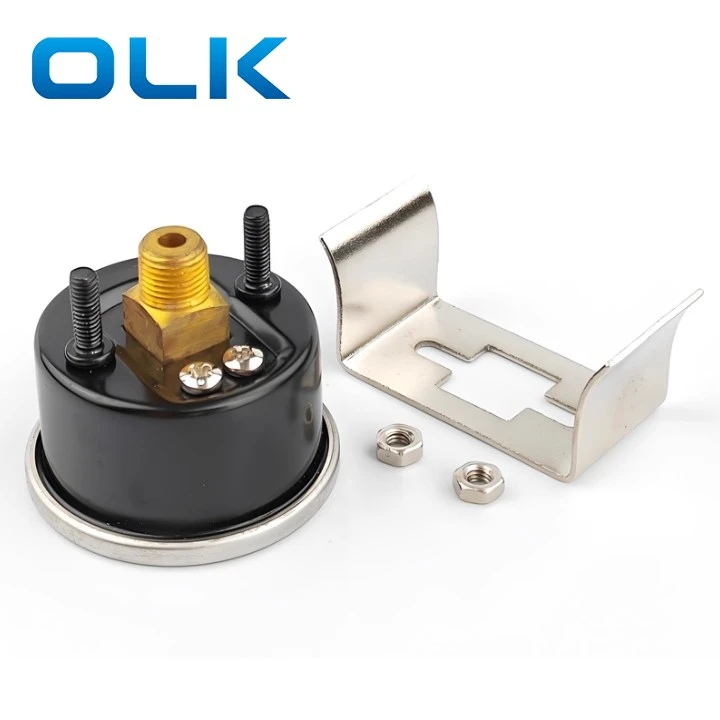

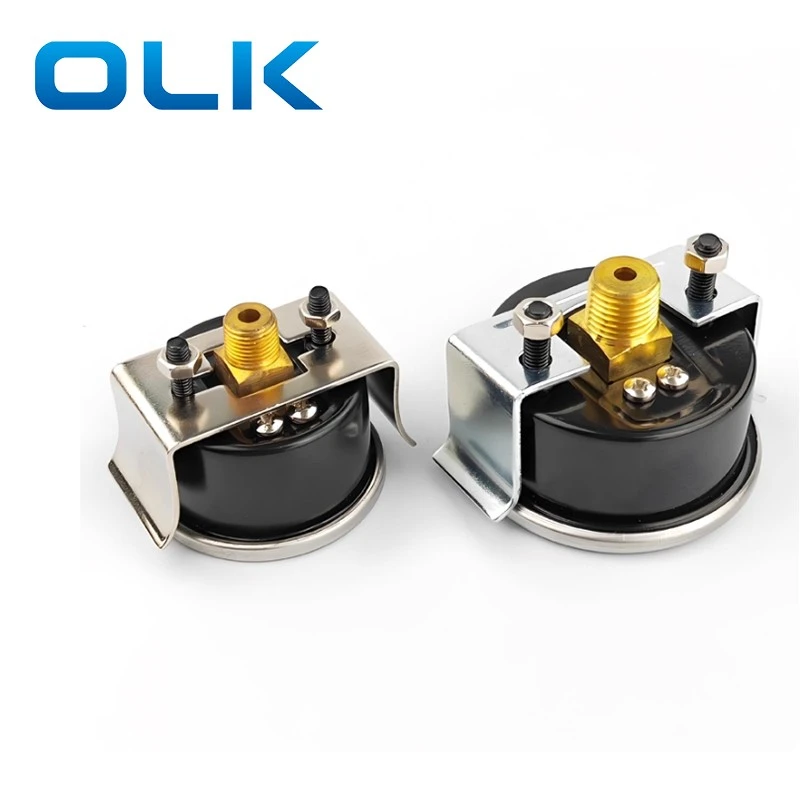

Der Airtac -Typ Gu -Druckmesser verfügt über eine Messinggewinde, Edelstahllünette, schwarze Hülle, passende Klammer und zwei Nüsse.

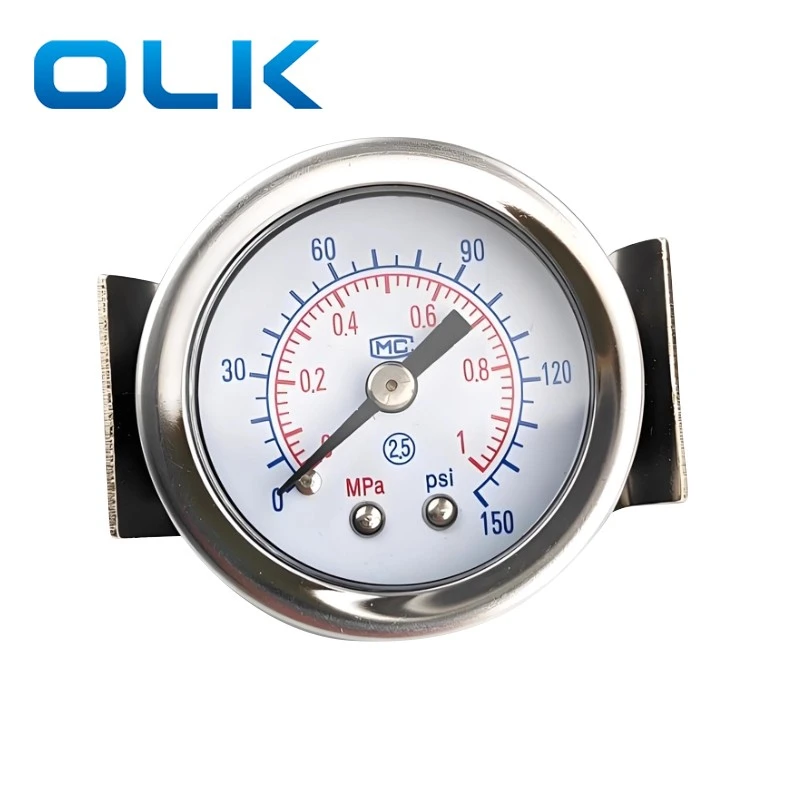

Die doppelte Anzeige bietet klarere Messwerte, und der Zeiger bewegt sich genauer.
· Löschen Sie Display: großes Dial -Design mit doppelter Skala, einfach zu lesen.
· Starke Konstruktion: Stahlkoffer mit hohem Transparenzfenster, wirkungsbeständig und vibrationssicher.
· Verschiedene Spezifikationen: Erhältlich in mehreren Druckbereichen und Portgrößen (einschließlich 1/8 "und 1/4").
· Breite Anwendungen: Geeignet für Filterregulatoren, Luftvorbereitungseinheiten und pneumatische Geräte.
|
Bestellcode |
|||
|
G |
U |
- |
40 |
|
Modell |
Mount -Code |
|
Zifferblattdurchmesser |
|
G: Manometer |
S: Standard Mount |
|
40: 40 mm |
|
|
F: Flanschhalterung |
|
50: 50 mm |
|
|
U: Panel Mount |
|
60: 60 mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Modell |
Gu40 |
GU50 |
GU60 |
|
Flüssigkeit |
Luft |
||
|
Portgröße |
1/8 |
1/4 |
1/4 |
|
Temperaturbereich |
-40--70 ℃ |
||
|
Genauigkeitsnote |
2.5 |
||
|
Der Druckbereich von Einheiten und Anweisungen |
N: 0 ~ 1,0 mPa (Standardtyp); 0 ~ 0,4 mPa (niedrigerer Drucktyp) |
||
|
B: 0 ~ 10 bar (Standardtyp); 0 ~ 4 bar (niedrigerer Drucktyp) |
|||
|
P: 0 ~ 140psi (Standardtyp); 0 ~ 60psi (Unterdrucktyp) |
|||
|
Z: 0 ~ 10 kgf/cm2and 0 ~ 140psi (Doppelskala-Anzeige, Standardtyp) 0 ~ 4 kgf/cm2and 0 ~ 60psi (Doppelmaßstab, niedrigerer Drucktyp) |
|||
|
Material der Hauptteile |
Kern: Messing; Shell: |
||
1. Wenn Wasser, Öl oder andere Flüssigkeiten in die Anzeige gelangen, kann der Druckablesung falsch sein.
2. Movieren Sie die oberen und unteren Grenzen von Hand. Wenn Sie einen kleinen Schraubendreher oder andere Werkzeuge verwenden, achten Sie darauf, dass Sie den Zeiger nicht kratzen oder den Zeiger biegen.
3. Nutzen Sie nicht an Orten mit ätzender Gas. Das Fenster besteht aus Plastik, lassen Sie es Chemikalien nicht berühren. Verwenden Sie nicht an Orten mit Schwingung oder Schock.
4.Der Differenzdruckmesser muss vertikal installiert werden. Schließen Sie den „hohen“ Anschluss an die Hochdruckseite und den „niedrigen“ Anschluss an die Niederdruckseite an. Es wird verwendet, um den Druckverlust von Filtern zu messen, um zu wissen, wann das Filterelement geändert werden soll.
5. Wenn Sie eine sehr genaue Druckmessung benötigen, verwenden Sie eine Präzisionsdruckanzeige.
6. Wenn die Auswahl einer Druckmessstufe die Arbeitsspanne entspricht, sollte der Arbeitsbereich etwa 20% niedriger sein als der auf der Messstufe angezeigte maximale Druck.
7. Wenn sich der Systemdruck aufgrund von Pulsation oder Auswirkungen plötzlich ändert, ist die Lesart möglicherweise nicht korrekt. Schutzmaßnahmen ergreifen.
8. Überprüfen und kalibrieren Sie regelmäßig die Manometer.
Was bedeutet GS/GF/GU in der Druckanzeige?
Der Druckmessgerät der GS -Serie ist Standardmontage; GF -Serie -Manometer ist Flanschhalterung; Guies -Druckmessstoffe ist Panelhalterung.
Was ist Guge -Genauigkeitsgrad?
Genauigkeitsnote: 2.5
Was ist der Druckbereich von Gu -Druckmessgeräte?
Der Messbereich des GU -Druckmessers beträgt typischerweise 0–1 MPa
