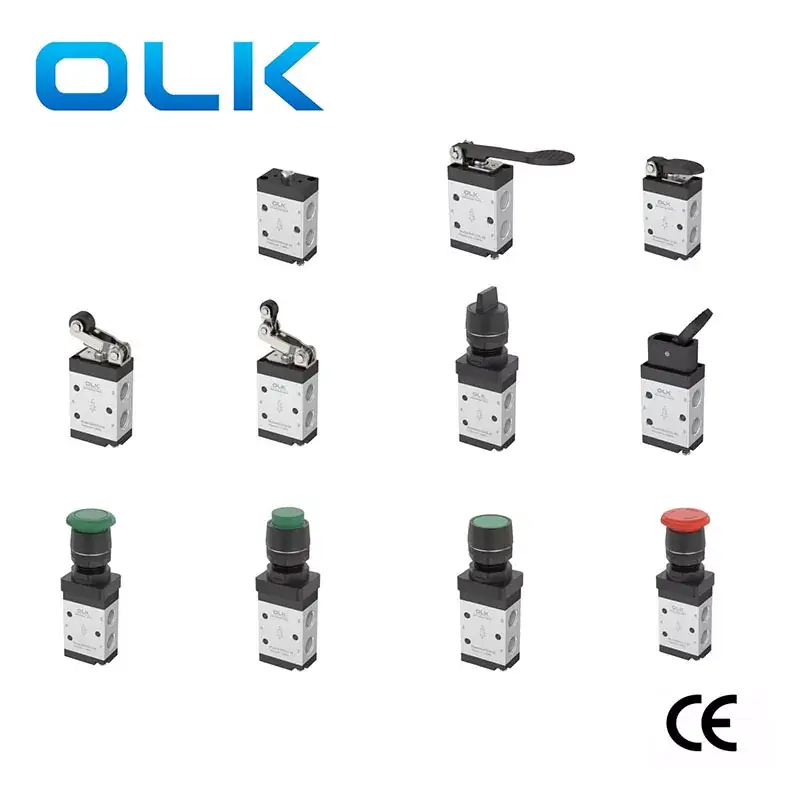

Das Airtac-Typ-3/2-Wege-Ventil der Oureikai M3-Serie hat 2 Betriebszustände und 3 Pfadauslöser. M3-mechanisches Ventil für unterschiedliche pneumatische Kontrollszenarien geeignet. Die Kolben-Typ-Struktur m3 m3 mechanische Ventilkontrollkraft wird durch Arbeitsdruck ungewiesen. Montagelinien und Verpackungsleitungen.
Symbol:
Ordenscode
M3
PM
210
06
R
SERIE
Tastentyp
Code
Portgröße
Knopffarbe

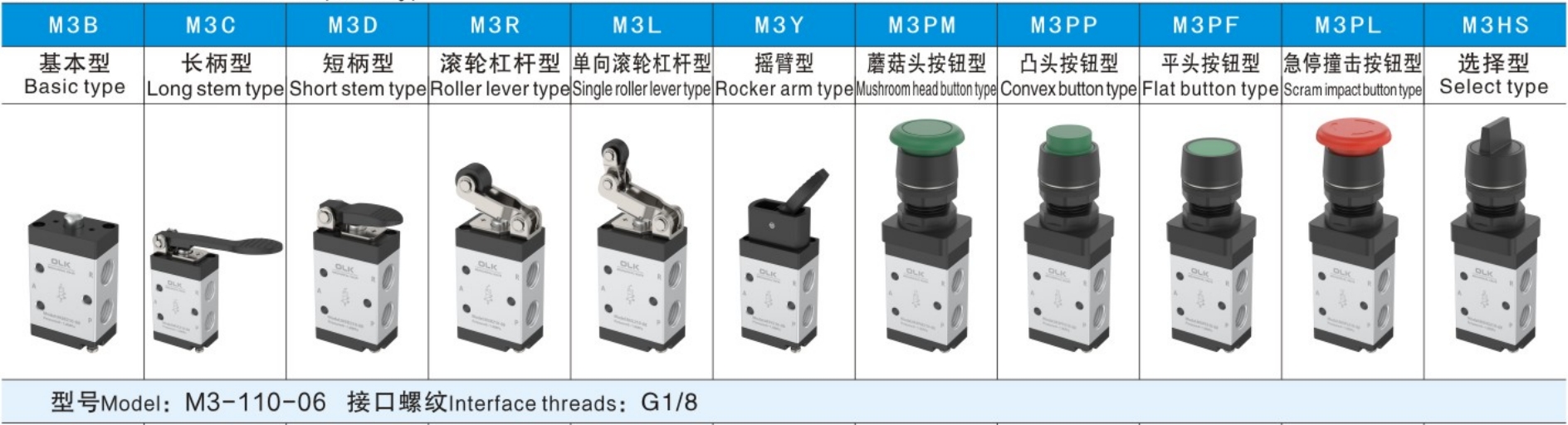

M3: MSeries 2 Position 3 Wege

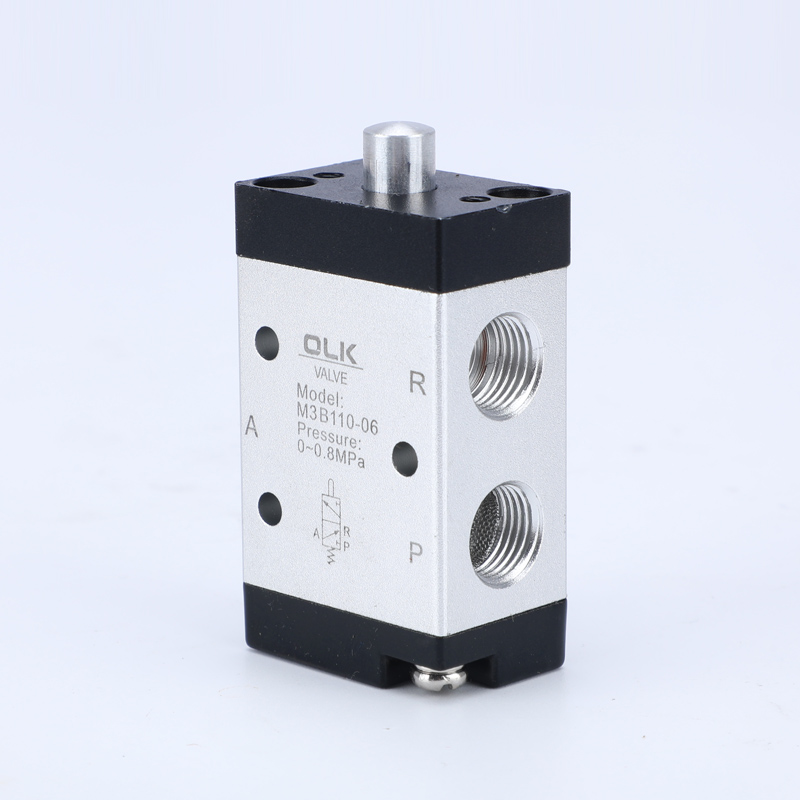

B: Grundtyp (M3B)
110: 110 Serie Single Control
100: 06: G1/8
PL: Rot

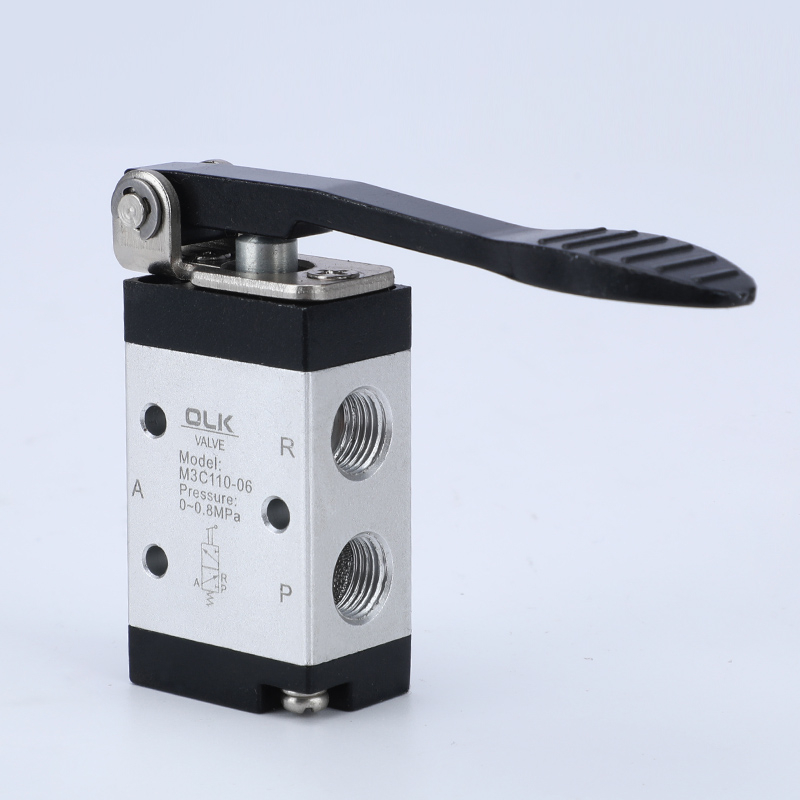

C: Langgriffstyp (M3C)
210: 210 Serie Single Control
200: 06: G1/8
PP/PF/PM/HS: Rotgrün schwarz

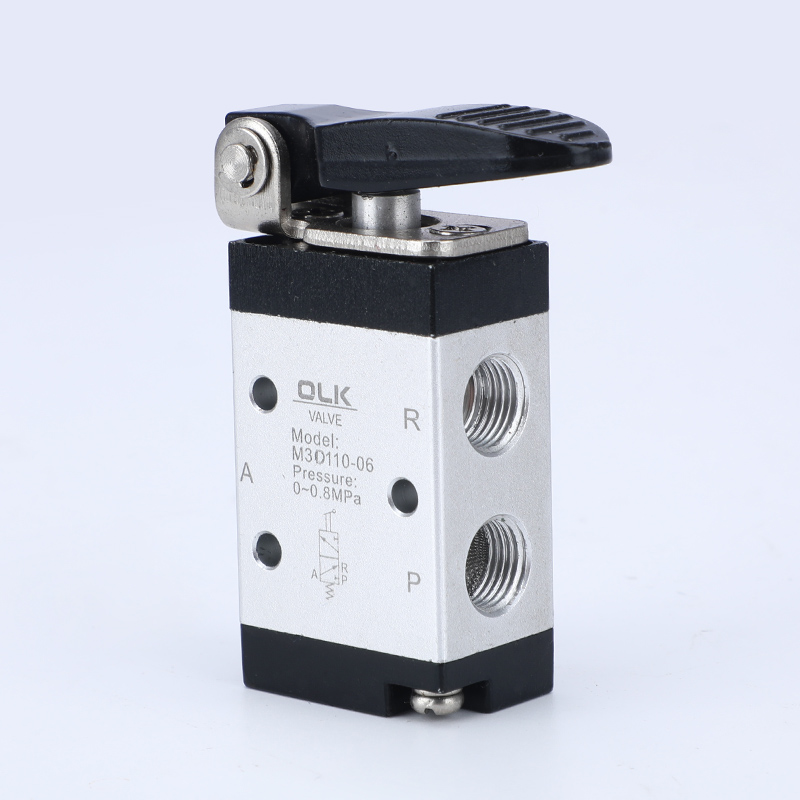

D: Kurzgrifftyp (M3D)
200: 08: G1/4

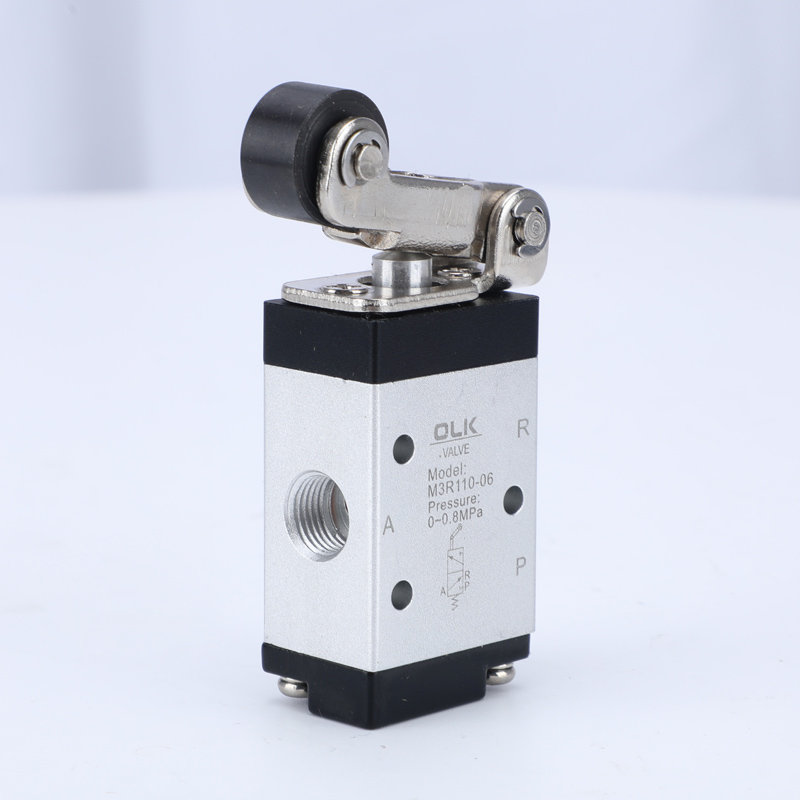

R: Rollhebeltyp (M3R)

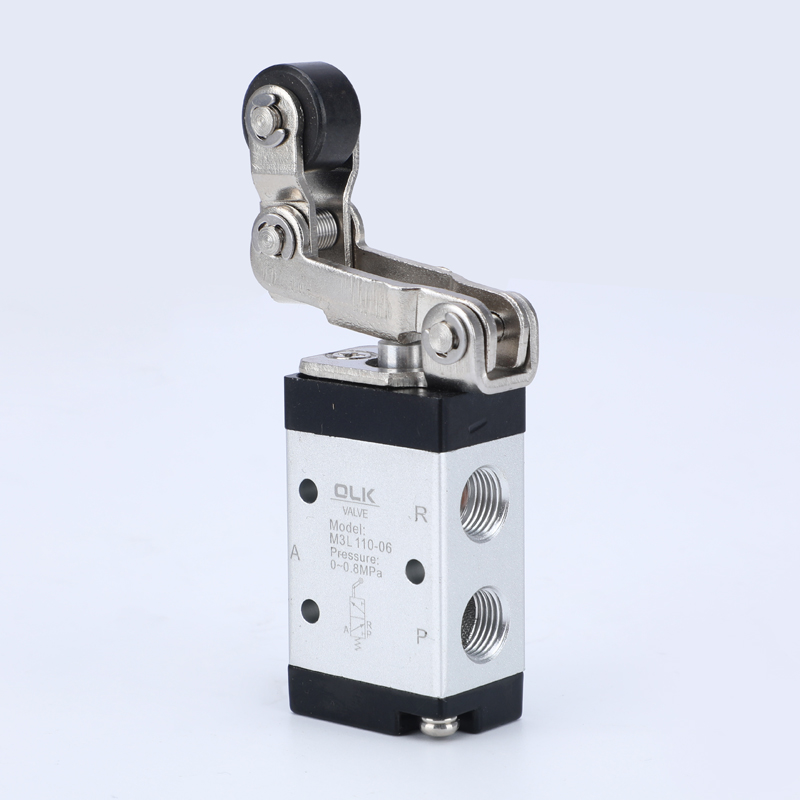

L: Unidirektionaler Rollenhebeltyp (M3L)

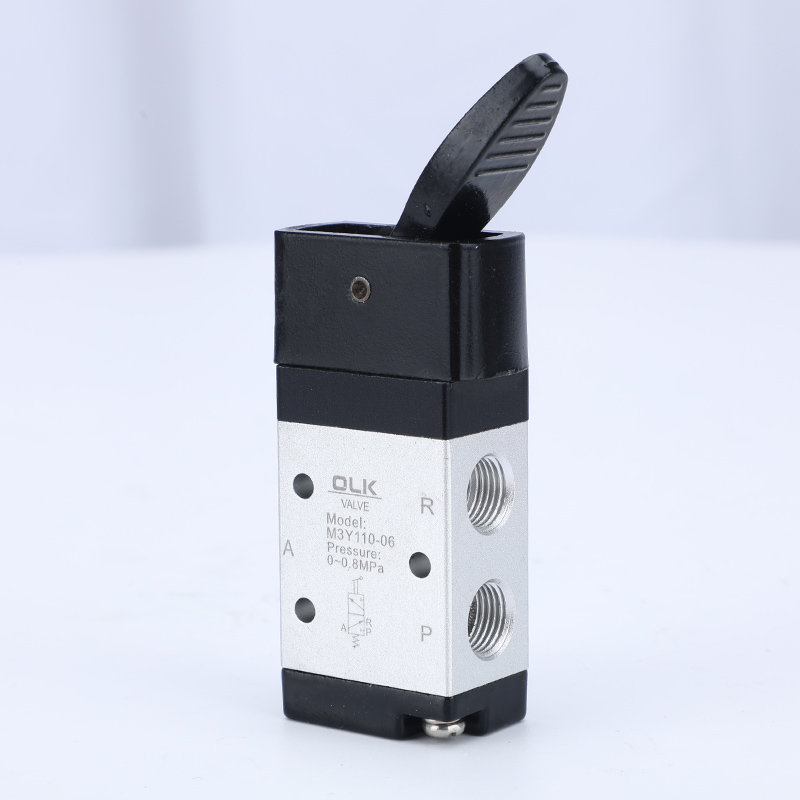

Y: Rocker Armtyp (M3Y)

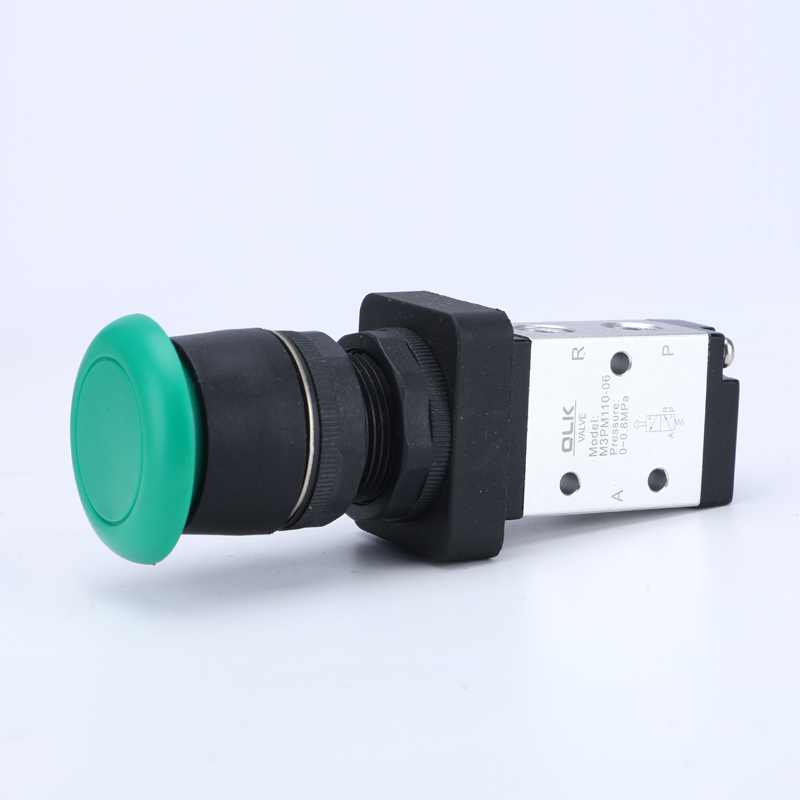

PM: Pilzkopfknopftyp (M3pm)

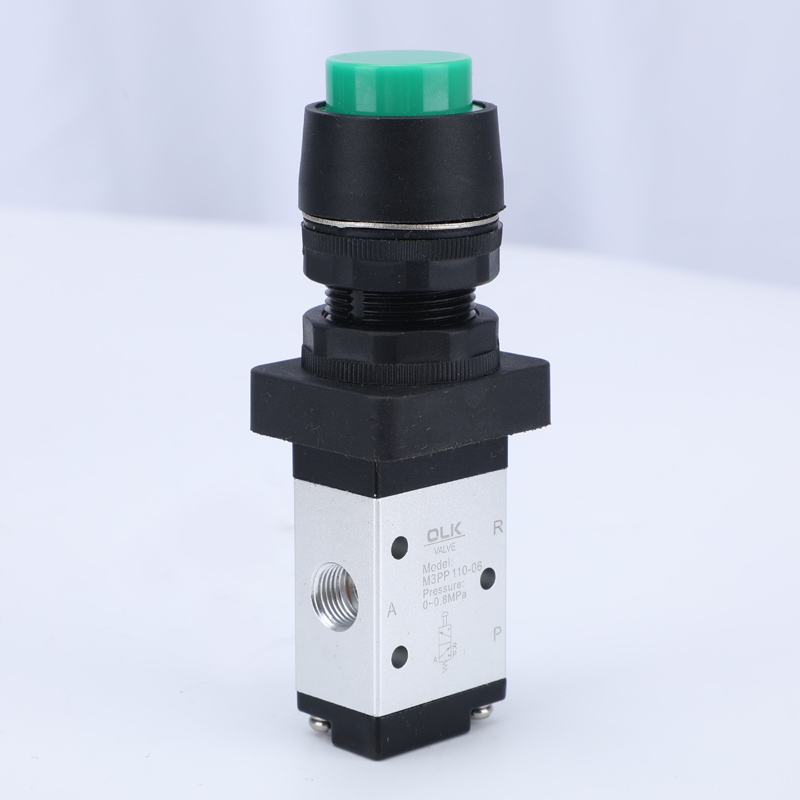

PP: Angehobener Kopfknopftyp (M3PP)

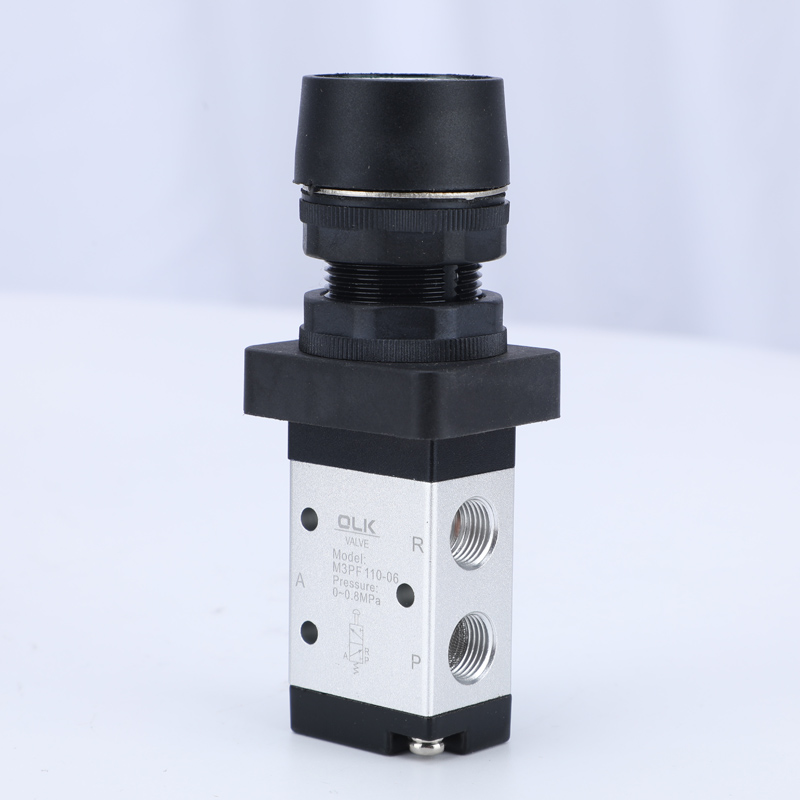

PF: Flat Head Taste Type (M3PF)

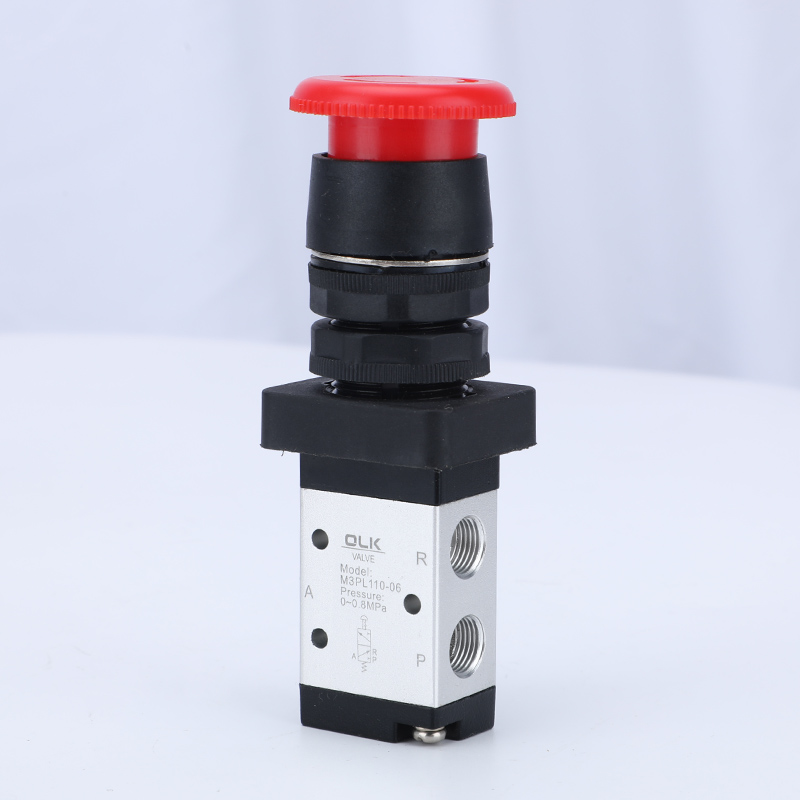

PL: Notaufschlagstaste (M3PL)
HS: Auswahltyp (M3HS)
1. Der Auspuffanschluss befindet sich am Körper und erleichtert die Installation eines Schalldämpfers, um Lärm und Verschmutzung zu verringern.
2. Die M3B-, M3R- und M3L -Serie erfordern externe Kräfte für das Schalten, das durch externe Mechanismen bereitgestellt wird, die für die Positionserkennung oder Schlaganfallschalter geeignet sind.
3..
4. Die Struktur vom Typ Kolben, Kontrollkraft wird nicht durch den Arbeitsdruck (d. H. Kein Rückendruck), innere Ringverdichtung, ausgezeichnete Versiegelung und flexible Umschaltung beeinflusst.
5. KEINE NUTZUNGEN EIGENSCHLUSS.
6. Bequeme Installation und Verwendung mit mehreren Positionsmontage.
7. Die Kontrollköpfe der Serien M3C, M3D, M3Y, M3R und M3L bestehen aus Metallmaterial für lange Lebensdauer und größere Zuverlässigkeit.
|
Modell |
M3B |
M3c |
M3d |
M3R |
M3L |
M3Y |
M3Pm |
M3PP |
M3PF |
M3pl |
M3HS |
|
|
Arbeitsmedium |
Luft （Filter durch einen Filterscreen von über 40 μm） |
|||||||||||
|
Aktionsmodus |
Externe Steuerung direkter Schauspieltyp |
|||||||||||
|
Portgröße |
05: M5; 06: G1/8; 08: G1/4 |
|||||||||||
|
Wirksamer Querschnittsbereich |
MINI |
05: 2,5 mm² （cv = 0,14） |
||||||||||
|
110 |
06: 8,0 mm² （CV = 0,45） |
|||||||||||
|
210 |
06: 9,0 mm² （cv = 0,5）; 0,8: 12,0 mm² （cv = 0,67） |
|||||||||||
|
Position |
3/2 Port |
|||||||||||
|
KEINE NOTWENDIGKEIT |
||||||||||||
|
Druckbereich |
0-1.0MPA (0-145PSI) |
|||||||||||
|
Beweisdruck |
1,5 MPa (215psi) |
|||||||||||
|
Woking -Druck |
‘-20-70 ℃ |
|||||||||||
|
Körpermaterial |
Aluminiumlegierung |
|||||||||||
Vorsichtsmaßnahmen
1) Der Kontrollteil besteht aus Kunststoff aus technischem Kunststoff, und es ist nur manueller Betrieb zulässig. Verwenden Sie keine Metallwirkung, um das Ventil zu wechseln.
2) Die Serien M3B, M3C, M3D, M3PM, M3PF und M3PP werden automatisch zurückgesetzt. M3Y-, M3HS- und M3PL -Handbuchventile werden manuell zurückgesetzt. Nachdem das M3PL in die Schatzposition gedrückt wurde, muss der Drehknopf zum Zurücksetzen gedreht werden.
3) Achten Sie auf den Umkehrschlag. Wenn eine externe Kraft dazu führt, dass das Ventil umgekehrt ist, sollte der grundlegende Umkehrschlag den in der Kontrollschlagtabelle angegebenen Umkehrschlag nicht überschreiten, andernfalls verursacht er Schäden am Ventilkörper.
4) Das M3L-Einweg-Rollenventil kann nur in eine Richtung schalten (von rechts nach links schlägt). Ungültiger Aufprall in die andere Richtung (gebogen von links nach rechts).
5) Die Kontrollkopfkombination kann separat bestellt werden.
