Mechanisches 5/2-Wege-Knopfventil der Serie AIRTAC TYP M5, hergestellt von der Firma OLK Pneumatik. Das mechanische Ventil M5 hat eine Schiebesäulenstruktur.
Symbol:
Bestellcode
M5
PN
210
06
R
Schaltflächentyp
Code
ANSCHLUSSGRÖSSE
Knopffarbe
M5:M-Typ
B: Basistyp (M5B)
Einzelsteuerung der Serie 110:110
100:06:G/18
PL:ROT
C: Ausführung mit langem Griff (M5C)
Einzelsteuerung der Serie 210:210
200:06:G1/8
PP/PF/PM/HS: ROT, GRÜN, SCHWARZ
D: Ausführung mit kurzem Griff (M5D)
200: 08g1/4
R:Rollenhebeltyp (M5R)
L: Unidirektionaler Rollenhebeltyp (M5L)
Y: Kipphebeltyp (M5Y)
PM:Pilzkopf-Knopftyp (M5PM)
PP: Knopftyp mit erhöhtem Kopf (M5PP)
PF: Flachkopf-Knopftyp (M5PF)
PL: Not-Aus-Schlagtastentyp (M5PL)
HS: Selektortyp (M5HS)

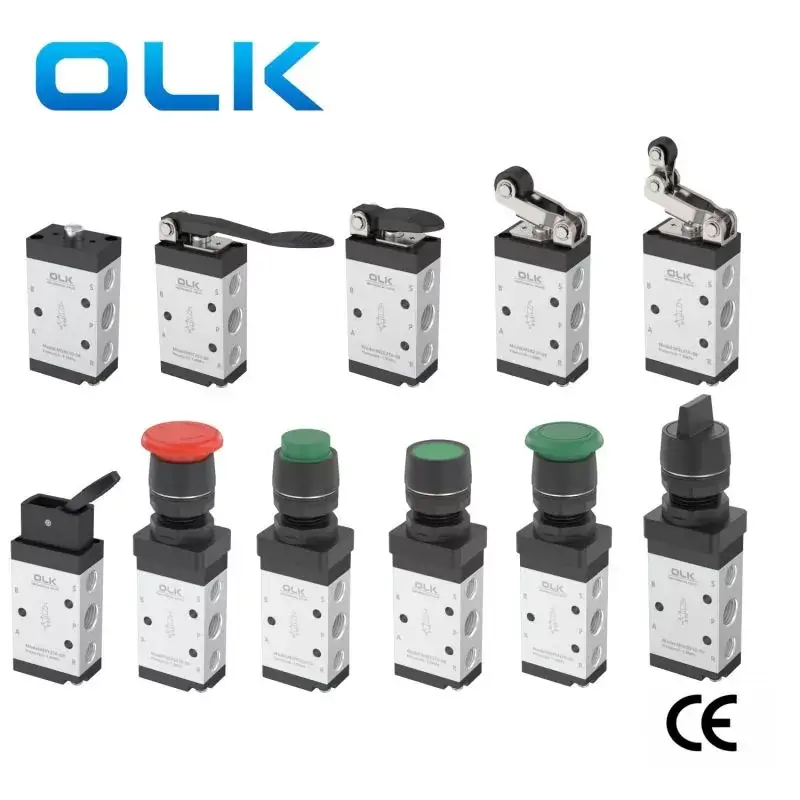

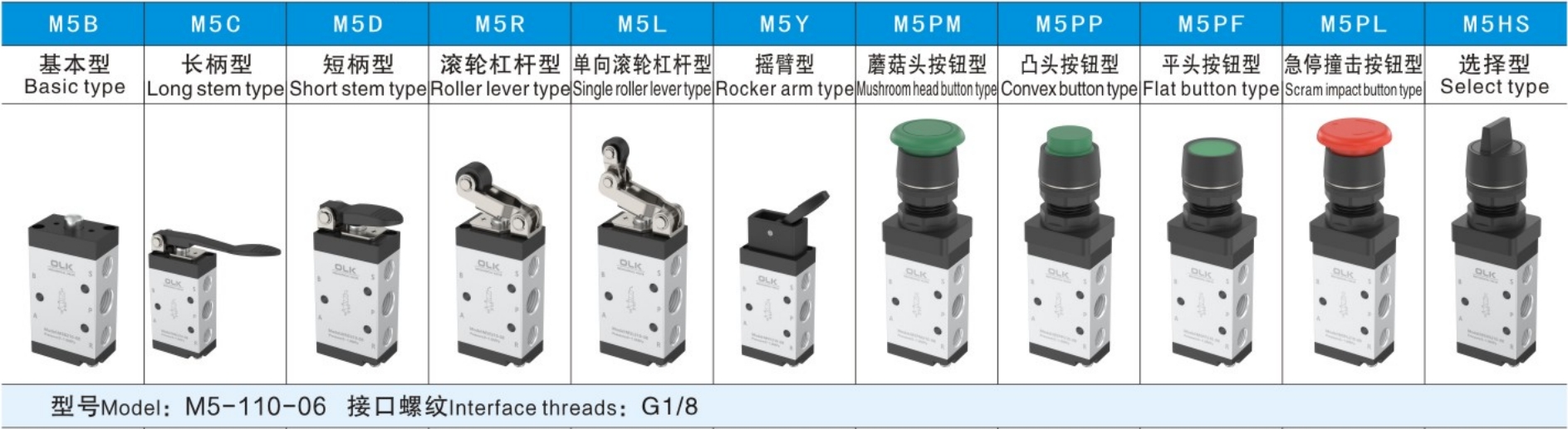

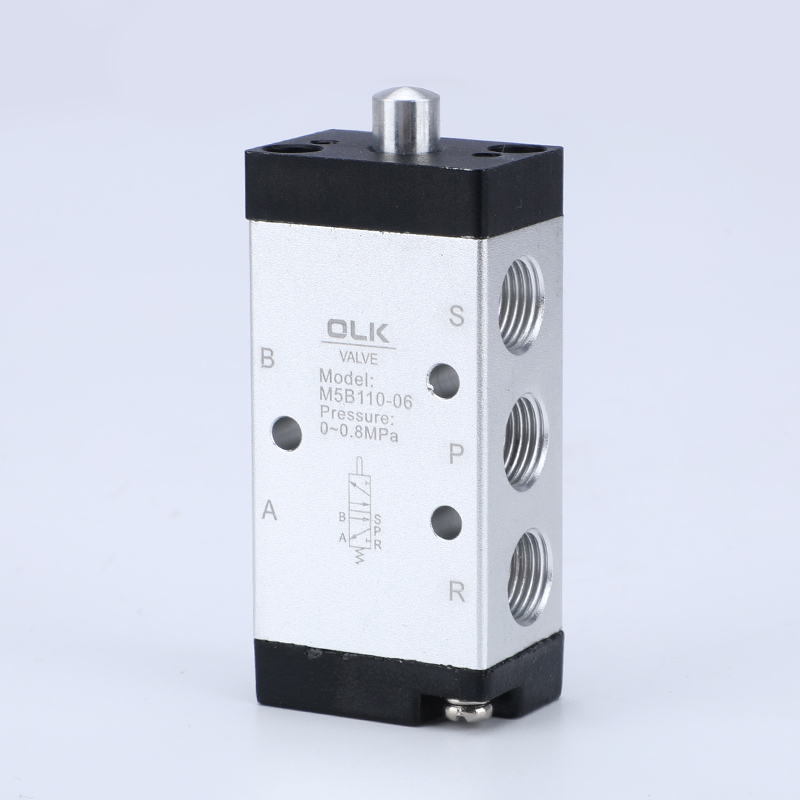

- Grundtyp (M5B)

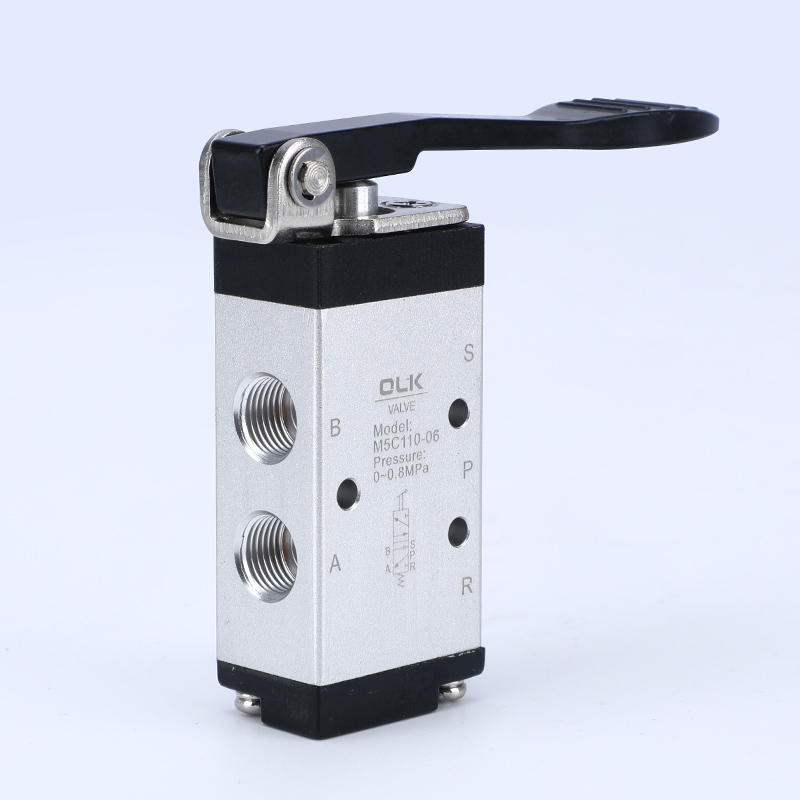

- Ausführung mit langem Griff (M5C)

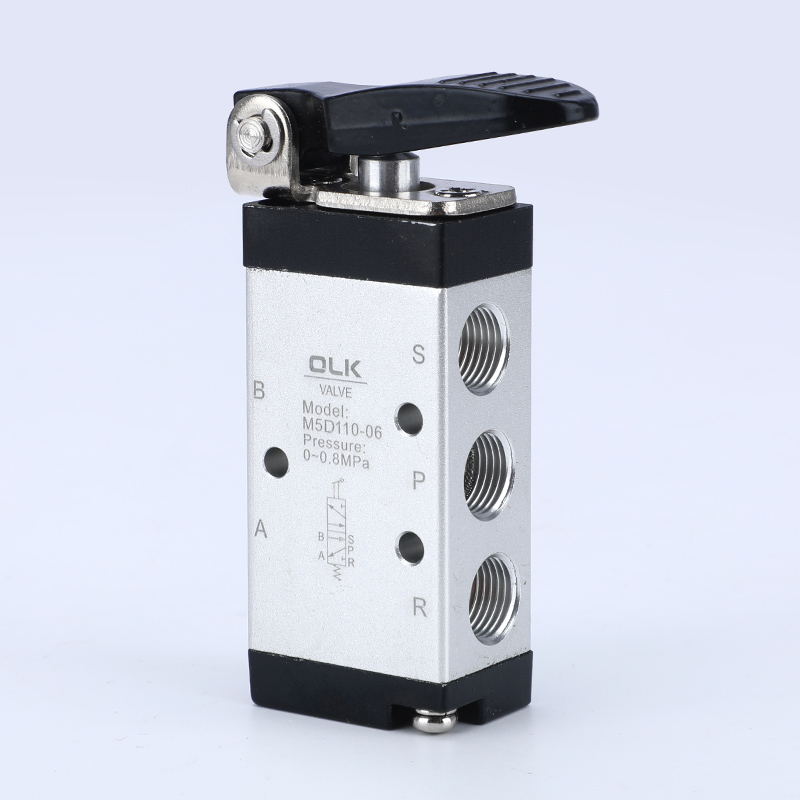

- Typ mit kurzem Griff (M5D)

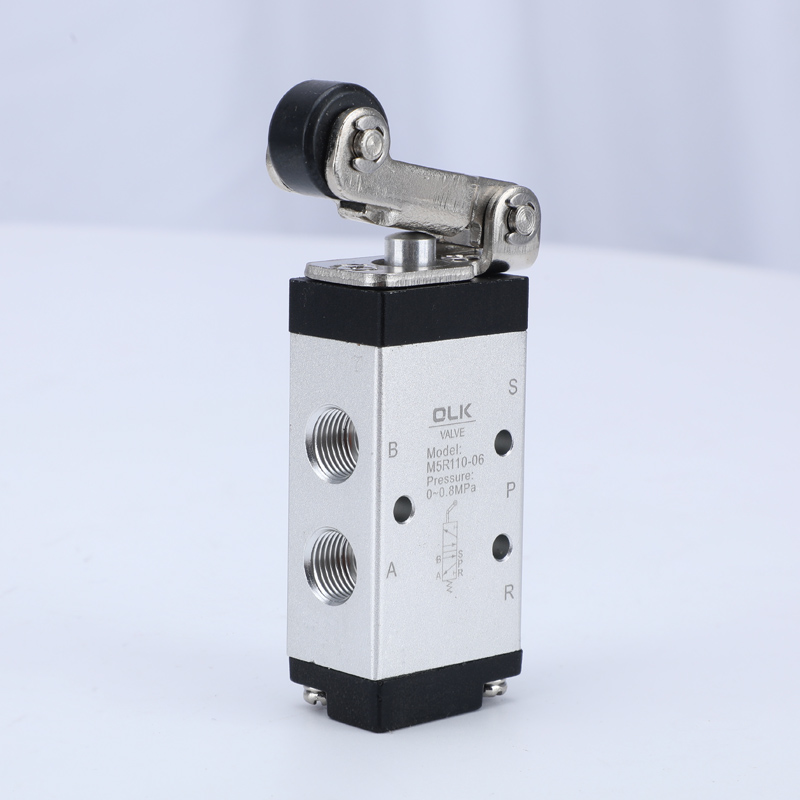

- Rollenhebeltyp (M5R)

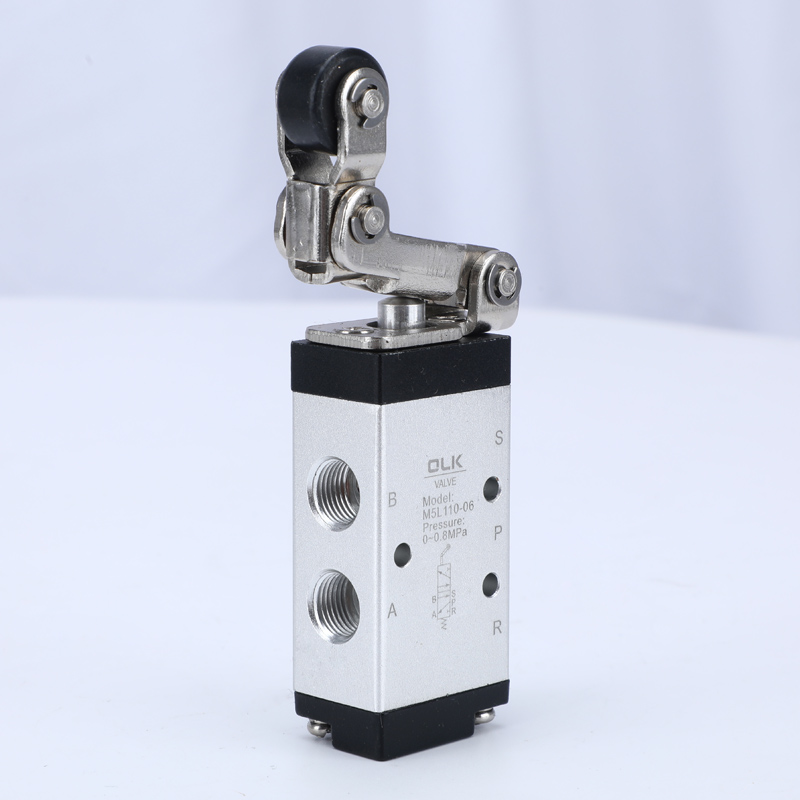

- Unidirektionaler Rollenhebeltyp (M5L)

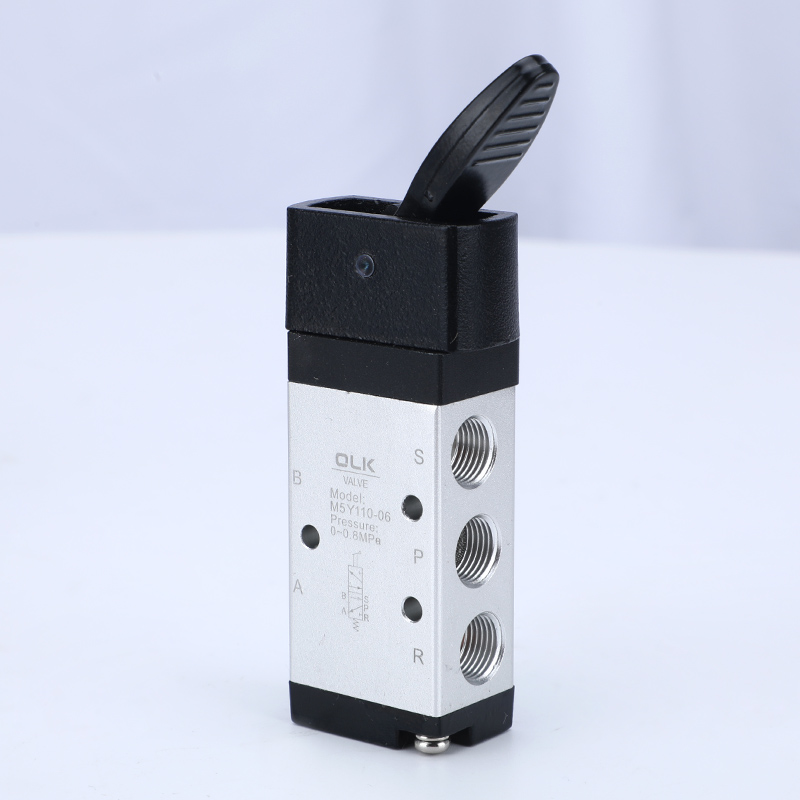

- Kipphebeltyp (M5Y)

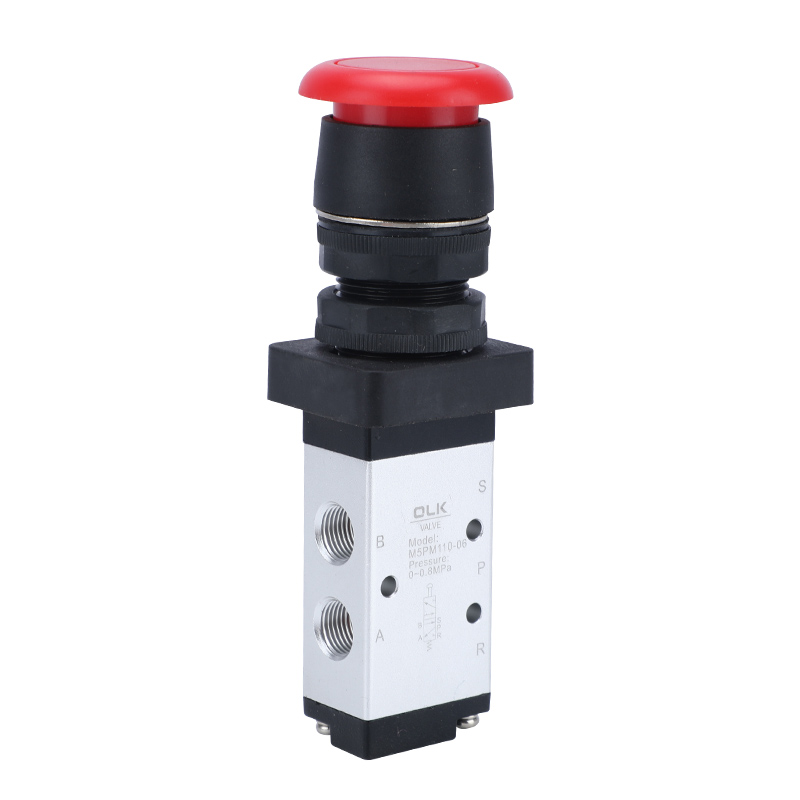

- Pilzkopfknopftyp (M5PM)

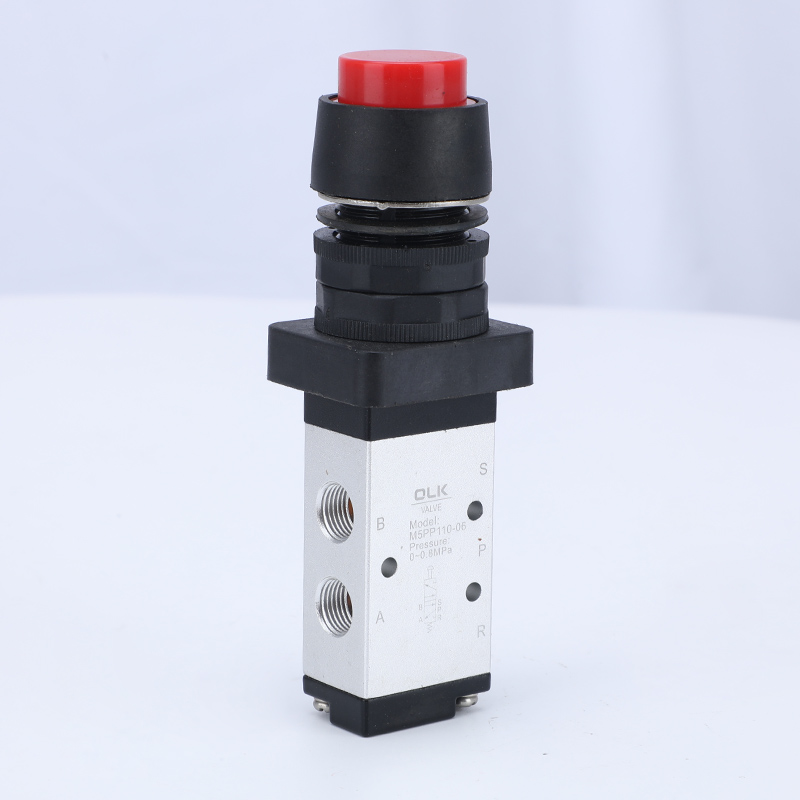

- Knopftyp mit erhöhtem Kopf (M5PP)

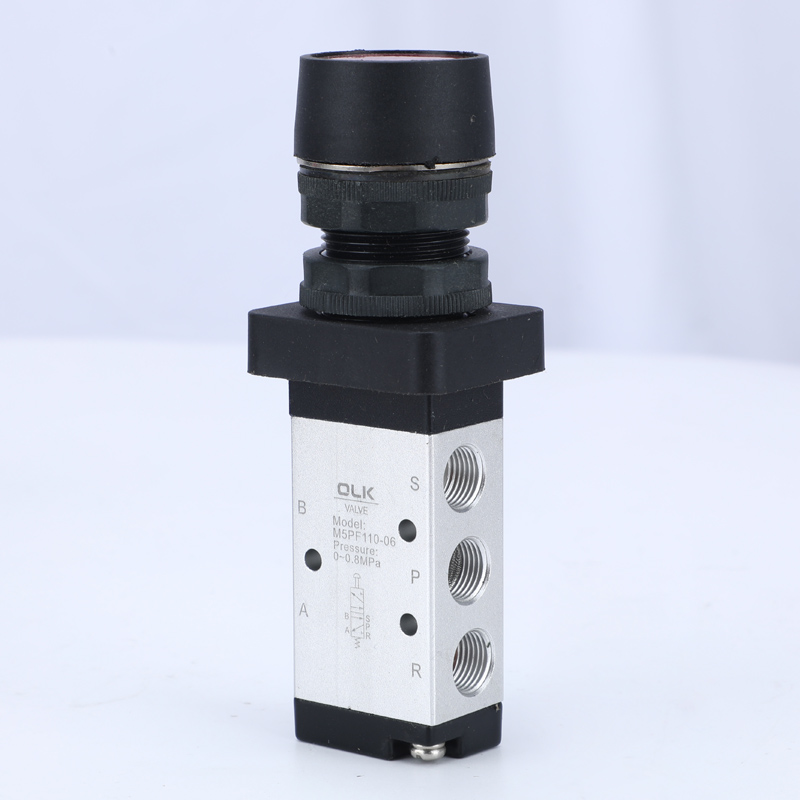

- Knopftyp mit flachem Kopf (M5PF)
- Not-Aus-Schlagknopftyp (M5PL)

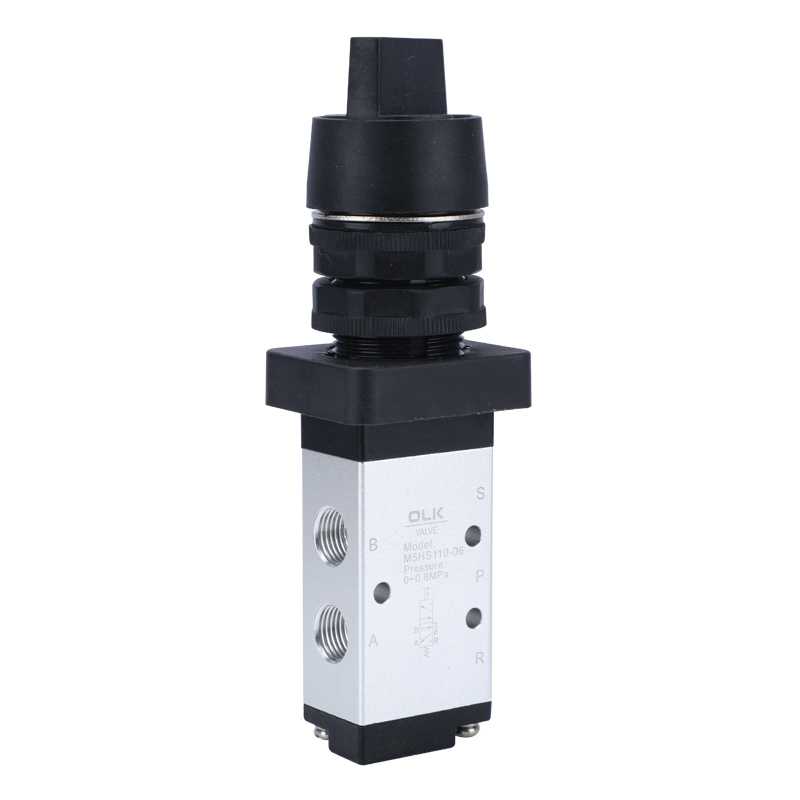

- Selektortyp (M5HS)
Für die Typen PM, PP und PF stehen drei Tastenfarben zur Auswahl: Rot, Grün und Schwarz.
1. An der Karosserie befinden sich Auslassöffnungen, die den Einbau von Schalldämpfern erleichtern, um Lärm und Umweltverschmutzung zu reduzieren.
2. Die Serien M5B, M5R und M5L erfordern externe Kräfte zum Schalten, bereitgestellt durch externe Mechanismen, geeignet für Positionserkennung oder Hubschalter.
3. Die Serien M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PL und M5HS werden manuell mit verschiedenen strukturellen Steuerköpfen bedient, um den Komfort unter verschiedenen Bedingungen zu erhöhen.

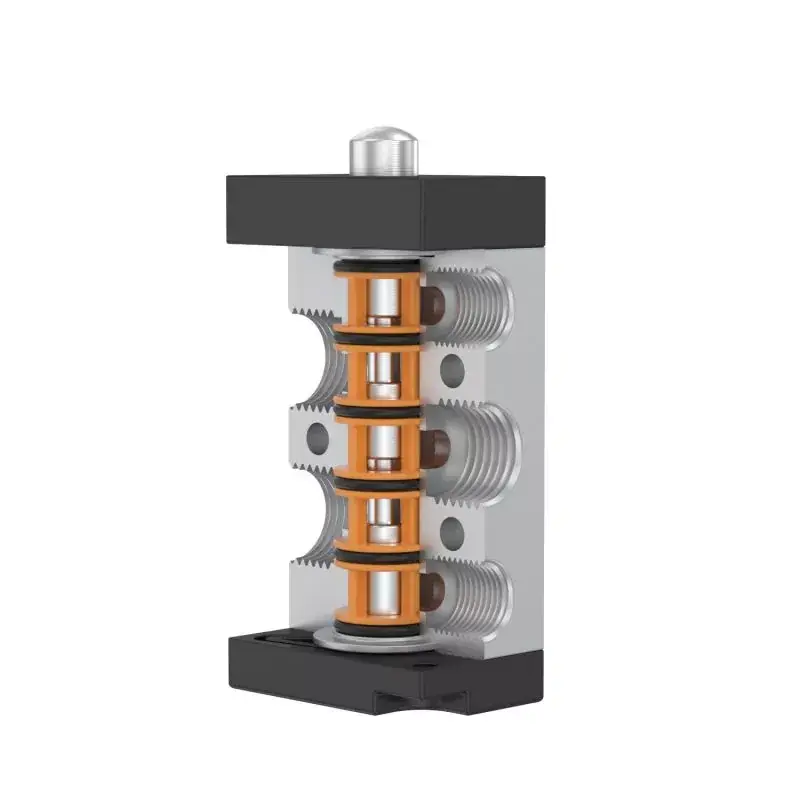

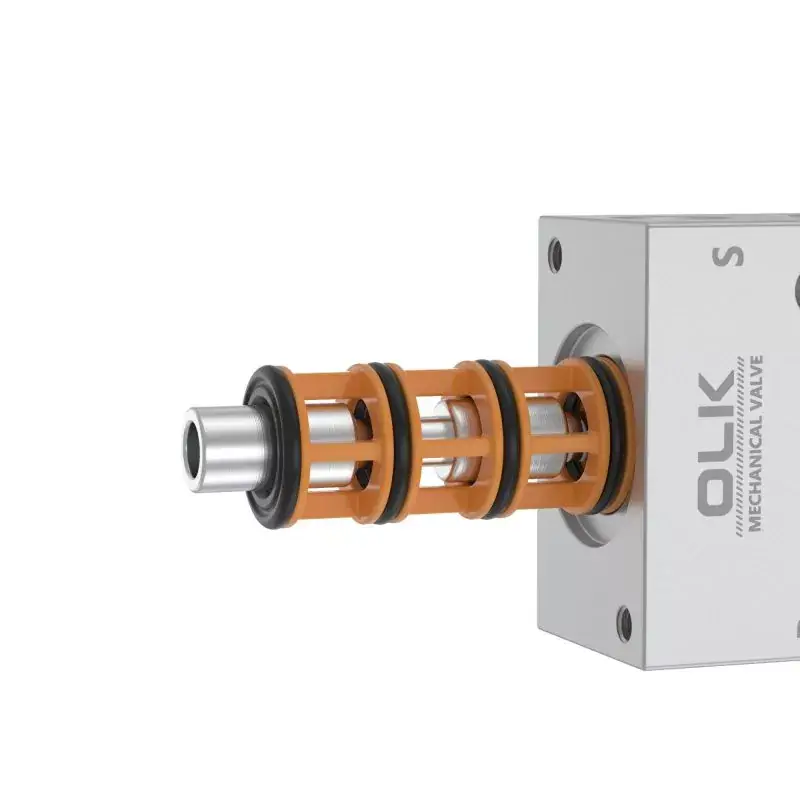

4. Gleitsäulenstruktur, Steuerkraft unabhängig vom Arbeitsdruck (d. h. kein Gegendruckeffekt), Innenringdichtung für gute Abdichtung, flexibles Schalten.
5. Keine Ölschmierung erforderlich.
6. Mehrere Installationspositionen für eine einfache Verwendung.
7. Die Steuerköpfe der Serien M5C, M5D, M5Y, M5R und M5L bestehen aus Metall und gewährleisten eine lange Lebensdauer sowie höhere Zuverlässigkeit und Stabilität.
|
Arbeitsmedium |
Luft (gefiltert durch einen Filter über 40μm) |
|
Aktion |
Externes direktes Handeln |
|
Anschlussdurchmesser |
05:M5,06:G1/8,08:G1/4 |
|
Anzahl der Positionen |
2 Positionen 5 Wege |
|
schmierend |
unnötig |
|
Arbeitsdruckbereich MPa(psi) |
0∼1,0(~145) |
|
Garantierte Druckfestigkeit |
1,5 MPa (215 psi) |
|
Arbeitstemperatur °C |
-20∼70 |
|
Querschnittsfläche mm² (CV-Wert) |
05:2,5(0,14),06:8(0,45),08:12(0,67) |
|
Körpermaterial |
Aluminiumlegierung |
Vorsichtsmaßnahmen
1) Das Steuerteil besteht aus technischem Kunststoff und es ist nur eine manuelle Bedienung zulässig. Benutzen Sie zum Schalten des Ventils keine Metallstöße.
2) Die Serien M5B, M5C, M5D, M5PM, M5PF und M5PP werden automatisch zurückgesetzt. Die Handventile M5Y, M5HS und M5PL werden manuell zurückgesetzt. Nachdem Sie den M5PL in die Schatzposition gedrückt haben, muss der Drehknopf zum Zurücksetzen gedreht werden.
3) Achten Sie auf den Umkehrhub. Wenn eine äußere Kraft dazu führt, dass das Ventil umkehrt, sollte der grundlegende Umkehrhub den in der Steuerhubtabelle angegebenen Bereich des Umkehrhubs nicht überschreiten, da es sonst zu Schäden am Ventilgehäuse kommt.
4) Das Einweg-Rollenventil M5L kann nur in eine Richtung schalten (von rechts nach links schlagend). Ungültiger Aufprall in die andere Richtung (von links nach rechts gekrümmt).
5) Die Steuerkopfkombination kann separat bestellt werden.
FAQs:
Welche Produkte können mechanische Ventile der M5-Serie bei gleicher Funktion ersetzen?
Das mechanische Ventil der M5-Serie von OLK kann das mechanische Ventil der M5-Serie von AIRTAC ersetzen
Was ist das Gewinde der M5-Serie?
Das mechanische Ventilgewinde M5-110-08 ist G1/4 und das Gewinde M5-110-06/M5-210-06 ist G1/8
Was ist der Unterschied zwischen den pneumatischen Steuerventilen M5 und M3?
Das mechanische Ventil M5 hat 2 Positionen und 5 Wege; das mechanische Ventil M3 hat 2 Positionen und 3 Wege.
Welche Größe hat der M5-Druckknopf?
Die Größe des mechanischen Ventilknopfs M5 beträgt 22 mm
Wie viele Farben können beim Druckknopf ausgewählt werden?
Für PM, PP und PF stehen vier Farben zur Auswahl: R Rot, G Grün und B Schwarz.
