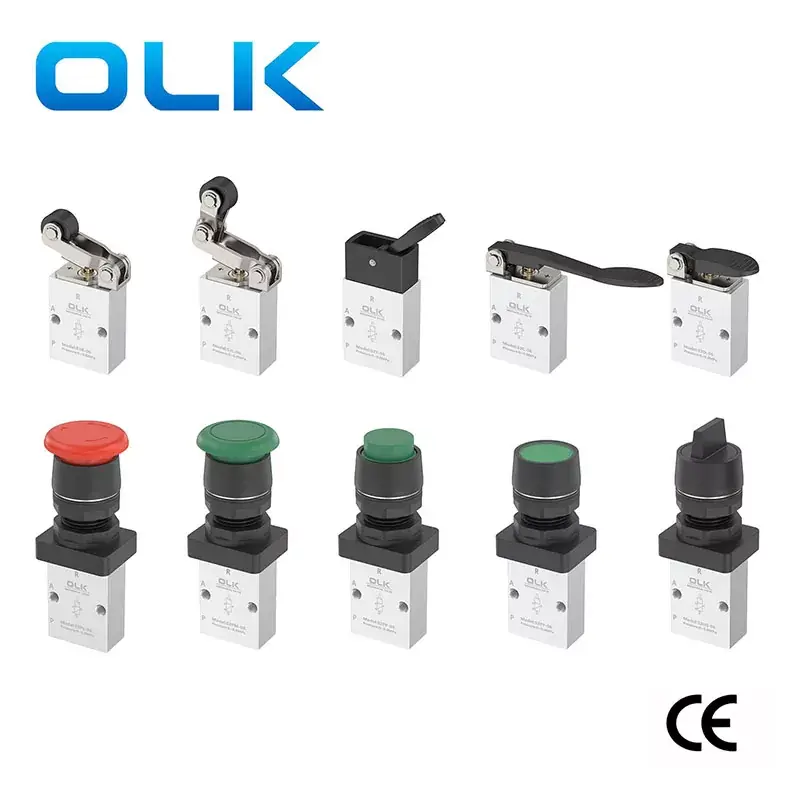

Sie können sicher sein, dass Sie das mechanische 3-Wege-Knopfsteuerventil der Serie S3 in unserem Werk kaufen. Wir bieten Ihnen den besten Kundendienst und eine pünktliche Lieferung. Ouleikai (OLK) stellt das kompakte und extern gesteuerte direkt wirkende 3-Wege-2-Wege-Steuerventil her. Position S3-Serie mechanisches Ventil. Es verfügt über flexible Schaltmöglichkeiten und kann in mehreren Positionen installiert werden. Die Installation ist sehr komfortabel und erfordert keine Ölschmierung. Die Steuerköpfe sind sowohl aus Metall als auch aus Kunststoff erhältlich, wobei das Metallmaterial (S3C, S3D, S3Y, S3R, S3L) eine längere und zuverlässigere Lebensdauer bietet. Die Steuerkopfkombinationen für das mechanische Ventil können separat bei der OULEKAI-Fabrik in China bestellt werden
OULEKAI FLEXIBLE SWITCHINGS3 SERIES Mechanisches Knopfsteuerventil 3-Wege Produkteigenschaften
SYMBOL:

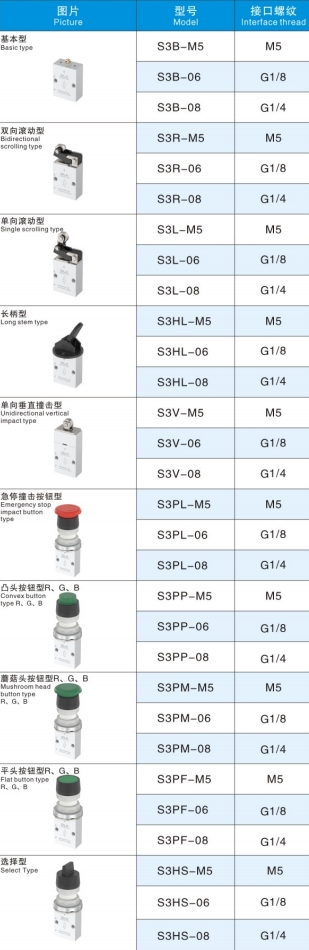

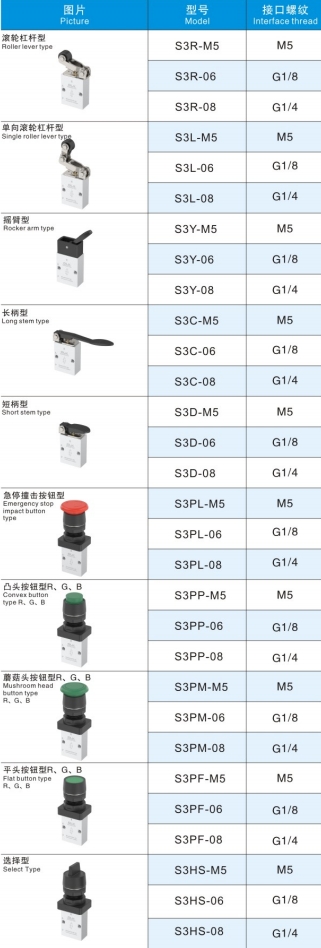

| Bestellcode |
|||
| S3 | PN | 06 | R |
| SERIE | CODE | ANSCHLUSSGRÖSSE | TASTENFARBE |
| S3-Serie, 2 Positionen, 3 Wege | B: Basistyp (M5B) |
100:06:G1/8 | PL:ROT |
|
|

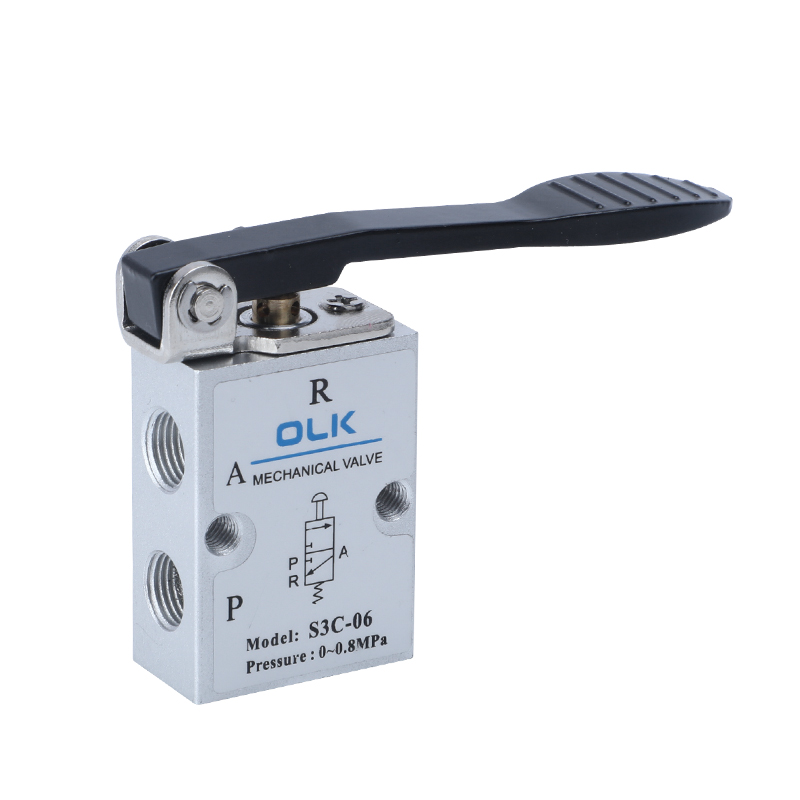

C: Ausführung mit langem Griff (M5C) |
200:06:G1/8 | PP/PF/PM/HS: ROT, GRÜN, SCHWARZ |
|
|

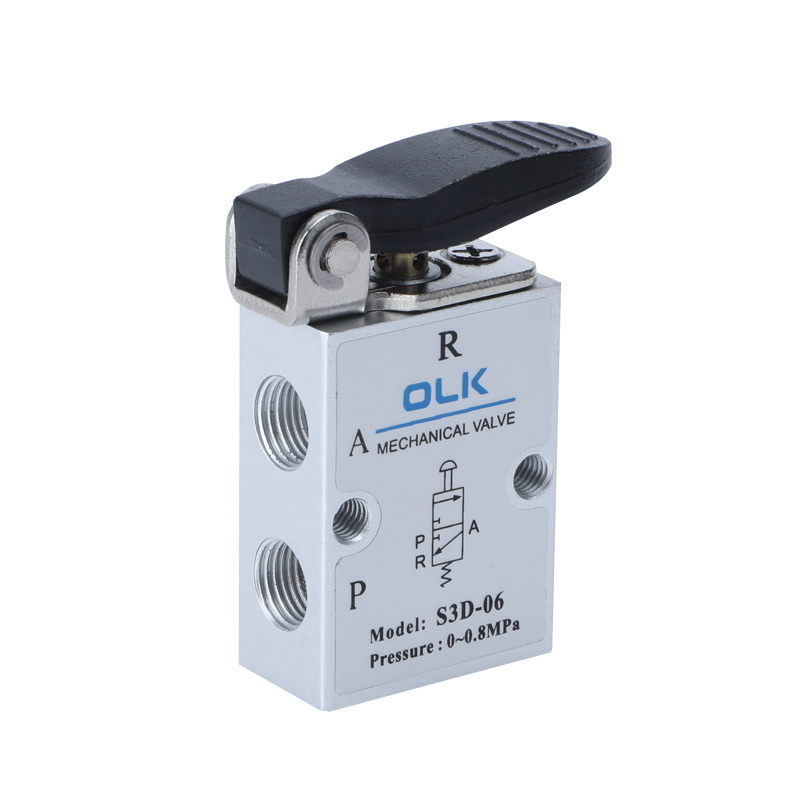

D: Ausführung mit kurzem Griff (M5D) |
200:08:G1/4 |
|
|
|
Y: Kipphebeltyp (M5Y) |
|
|
|
|

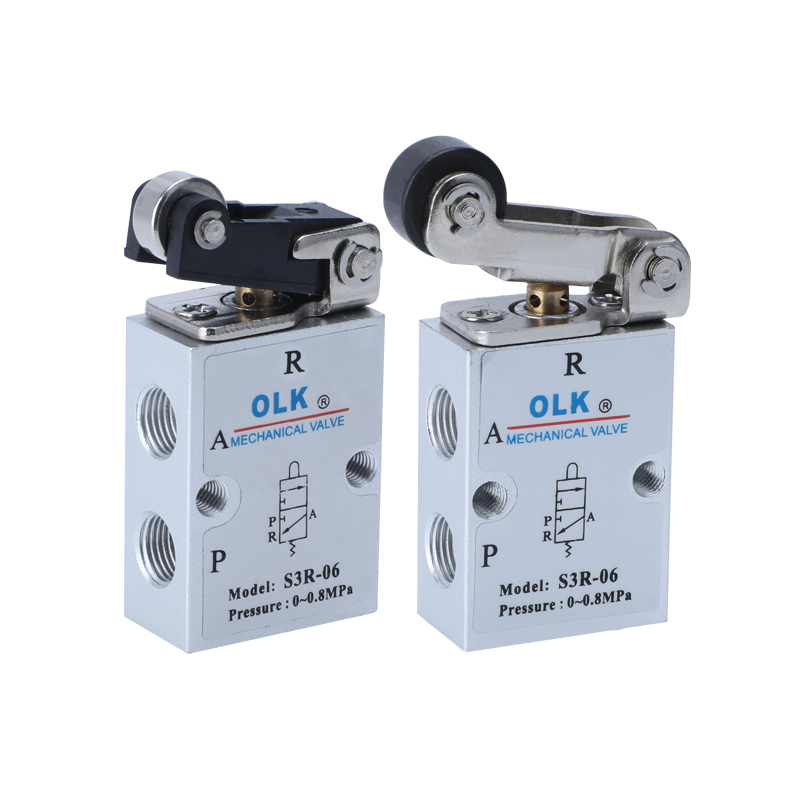

R:Rollenhebeltyp (M5R) |
|
|
|
|

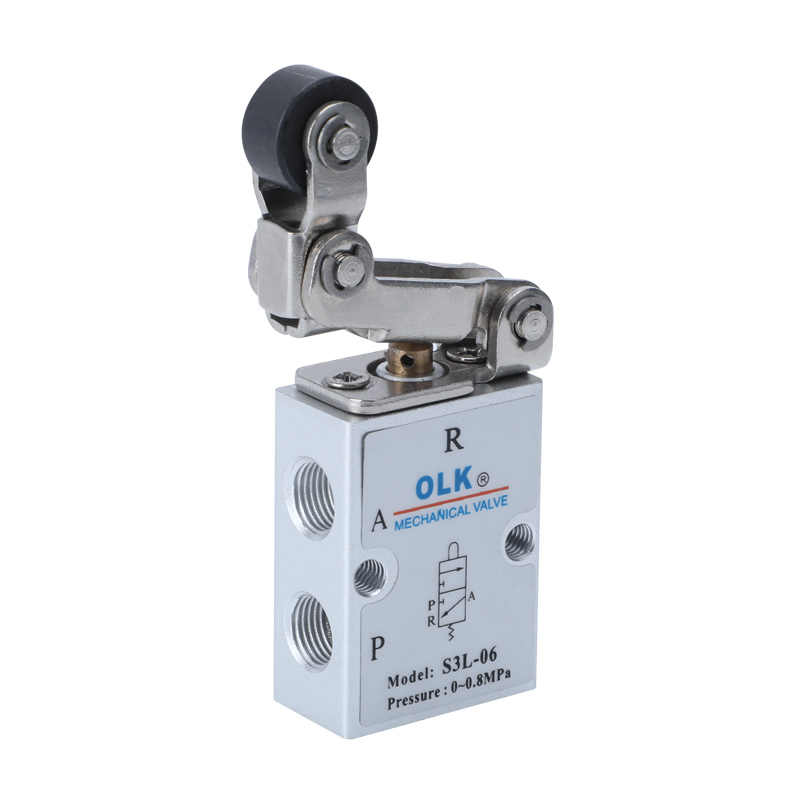

L: Unidirektionaler Rollenhebeltyp (M5L) |
|
|
|
|
PL: Not-Aus-Schlagtastentyp (M5PL) |
|
|
|
|
PP: Knopftyp mit erhöhtem Kopf (M5PP) |
|
|
|
|
PF: Flachkopf-Knopftyp (M5PF) |
|
|
|
|
PM:Pilzkopf-Knopftyp (M5PM) |
|
|
|
|
HS: Selektortyp (M5HS) |
|
|

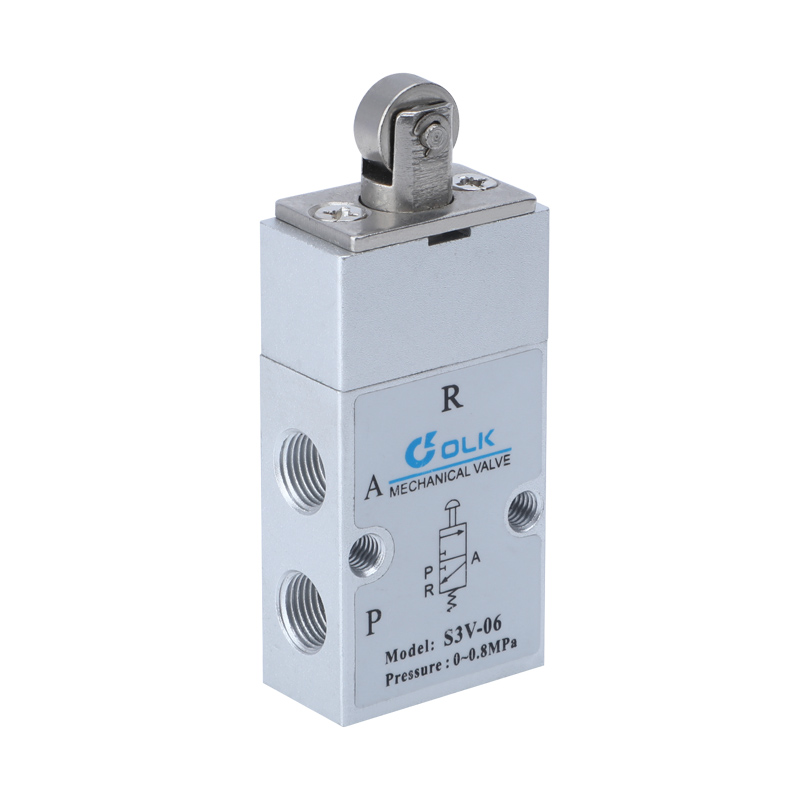

1. Die Serien S3B, S3R, S3L und S3V erfordern zum Schalten eine externe Kraft, die durch externe Mechanismen bereitgestellt wird, die für die Positionserkennung oder Hubschalter geeignet sind.
2. Die Serien S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C und S3D werden manuell bedient und verfügen über verschiedene Strukturformen der Steuerköpfe für den bequemen Einsatz unter verschiedenen Bedingungen.
3. Kugelventilstruktur mit hervorragender Abdichtung, flexiblem Schalten und ohne Ölschmierung.
4. Einfache Installation mit mehreren Montagepositionen.
5. Die Steuerköpfe der Serien S3C, S3D, S3Y, S3R und S3L sind aus Metall gefertigt, was eine lange Lebensdauer und größere Zuverlässigkeit gewährleistet.
|
Arbeitsmedium |
Luft (gefiltert durch einen Filter über 40μm) |
|
Aktion |
Externes direktes Handeln |
|
Anschlussdurchmesser |
05:M5,06:G1/8,08:G1/4 |
|
Anzahl der Positionen |
Zwei Positionen, drei Wege |
|
schmierend |
unnötig |
|
Arbeitsdruckbereich MPa(psi) |
0∼0,8(0~114) |
|
Garantierte Druckfestigkeit |
1,5 MPa (215 psi) |
|
Arbeitstemperatur °C |
-20∼70 |
|
Querschnittsfläche mm² (CV-Wert) |
05:2,5(0,14),06:8(0,45),08:12(0,67) |
|
Körpermaterial |
Aluminiumlegierung |
1) Das Steuerteil besteht aus technischem Kunststoff und darf nur manuell von Hand bedient werden. Es ist verboten, das Ventil mit Metallschlägen zu schalten.
2) Die Serien S3B, S3C, S3D, S3PM, S3PF und S3PP werden automatisch zurückgesetzt. Die manuellen Ventile S3Y, S3HS und S3PL werden manuell zurückgesetzt. Nachdem M3PL in die Position gedrückt wurde, muss der Drehknopf zum Zurücksetzen gedreht werden.
3) Auf den Schalthub achten. Wenn das Ventil durch äußere Kräfte geschaltet wird, darf der Grundschalthub den in der Steuerhubtabelle angegebenen Schalthubbereich nicht überschreiten, da es sonst zu Schäden am Ventilgehäuse kommen kann.
4) Das unidirektionale S3L-Rollenventil kann nur in eine Richtung schalten (von rechts nach links). Ein Schlag in die andere Richtung (von links nach rechts) ist wirkungslos.
5) Steuerkopfkombinationen können separat bestellt werden.
