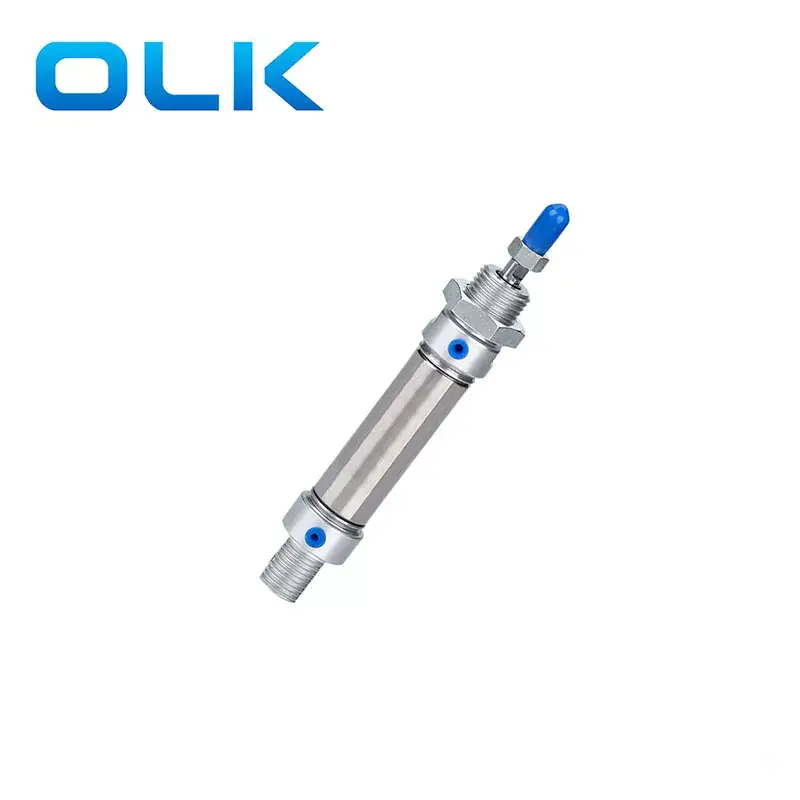

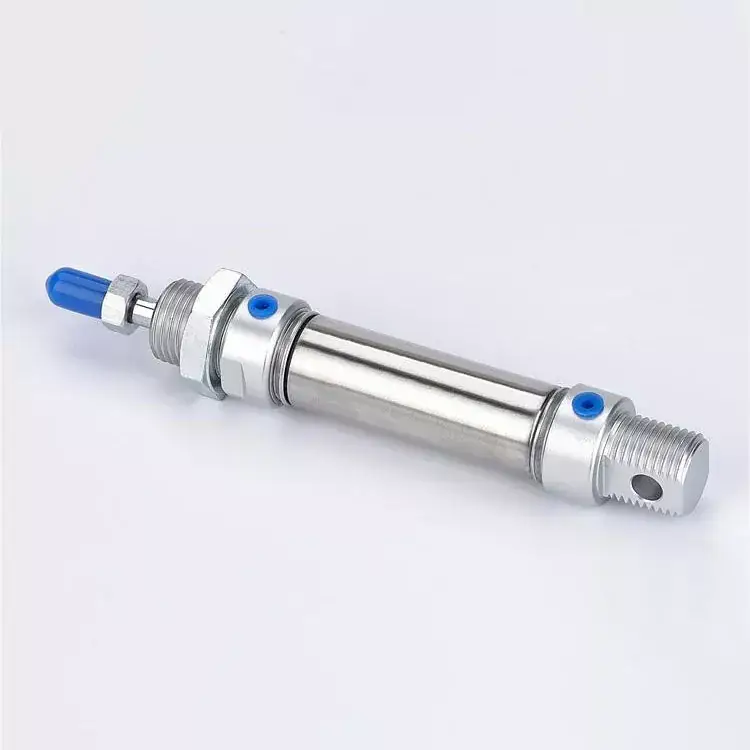

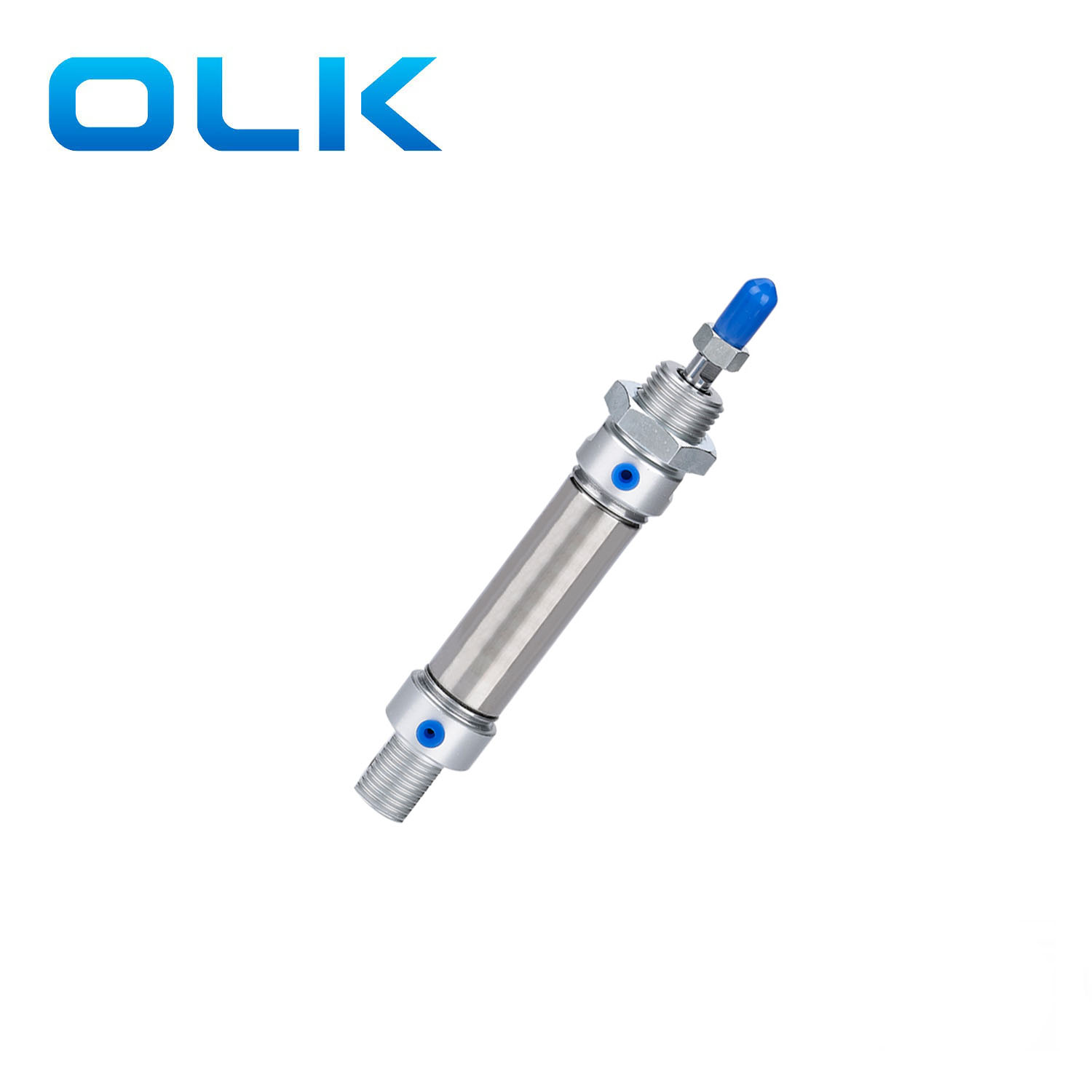

Der Mini-Zylinder von Oureikai (OLK) MA Edelstahl verfügt über ein ultra-kompaktes und leichtes Design, wodurch er für Anwendungen mit extrem begrenztem Platz geeignet ist. Es bietet schnelle Reaktionszeiten, die eine Hochfrequenzbewegungsregelung ermöglichen. Trotz seiner geringen Größe bietet der MA -Mini -Zylinder immer noch eine hohe Positionierungsgenauigkeit, so dass er für Szenarien mit strengen Positionierungsanforderungen geeignet ist.
Es wird für den gemeinsamen Steuerungs- und Bewegungsantrieb in Mikro-Roboter verwendet, wodurch präzise Roboteroperationen ermöglicht werden. Bewegungskontrolle in kleinen medizinischen Geräten, z. B. die Kontrolle der beweglichen Teile von chirurgischen Instrumenten; und Funktionen wie Probenhandhabung und -positionierung in Laborgeräten, die die Effizienz und Genauigkeit der Experimentierung verbessern.
Die Marke Edelstahl aus Edelstahl aus der MA-Serie ist mit eingebauten Magneten ausgestattet und ist auf dem Markt gut etabliert.
Oureikai Factory Quick Response Times MA Series Mini Zylinder Produkteigenschaften
MA Edelstahl Mini -Zylindersymbol:
| Ma | 20 | X | 50 | _ | S | _ | CM | ||
| Modell: | Bohrungsgröße | Schüren | Magent | Rückdecke | Montage | Fadenstyp | |||

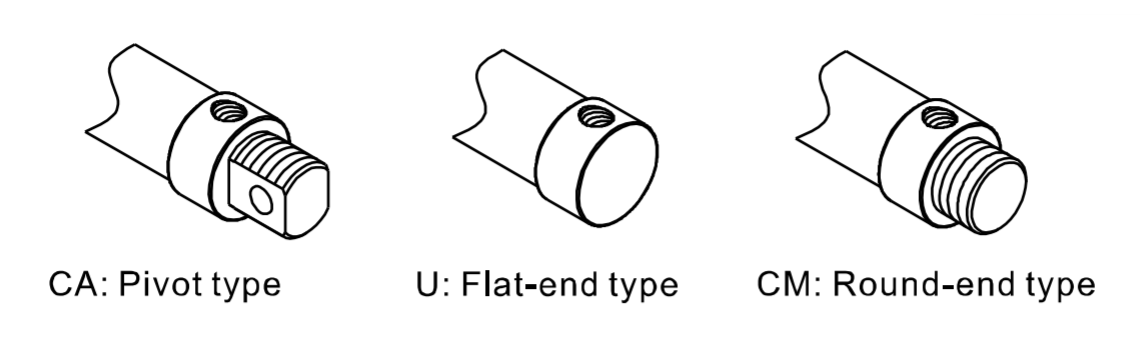

| MA: Mini -Zylinder (doppelte Schauspiel) | S: mit Magnet | CA: Pivot -Typ | Leer: | Leer: pt | |||||
| MAC: Mini -Zylinder (doppeltes Handeln mit Kissen) | CM: Runden -End -Typ | FA | T: npt | ||||||
| MSA: Mini-Zylinder (einzelne Acing-Push) | U: Flachendtyp | SDB | G: g | ||||||
| MTA: Mini-Zylinder (einzelne Schauspiel-Pull) | Lb | ||||||||
| Maj | 20 | X | 50 | _ | 20 | S | _ | ||
| Modell: | Bohrungsgröße | Schüren | Einstellbarer Schlaganfall | Magent | Montage | Fadenstyp | |||
| MAD: Mini -Zylinder (Doppelstange) | 10: 10mm | S: mit Magnet | Leer: | Leer: pt | |||||
| MACD: Mini -Zylinder (Doppelstange mit Kissen) | 20: 20mm | FA | T: npt | ||||||
| Maj: Mini -Zylinder (einstellbarer Schlaganfall) | 30: 30 mm | Lb | G: g | ||||||
| MACJ: Mini -Zylinder (einstellbarer Schlaganfall mit Kissen) | 40: 40 mm | ||||||||
| 50: 50 mm | |||||||||
| 75: 75 mm | |||||||||
| 100: 100 mm | |||||||||
| Ma | 20 | X | 50 | _ | S | _ | U | ||
| Modell: | Bohrungsgröße | Schüren | Magent | Frontabdeckung | Fadenstyp | ||||
| MAR: Mini -Zylinder (Double Acting mit Kissen) | S: mit Magnet | F: Frontfixierter Typ | Leer: pt | ||||||
| U: Topfixed Typ | T: npt | ||||||||
| G: g | |||||||||
1. entspricht dem Standard unseres Unternehmens.
2. Die Kolbenversiegelung nimmt eine spezielle doppelseitige Versiegelungsstruktur an, die in Größe kompakt ist, mit Ölspeicherfunktion.
3. Die vorderen und hinteren Abdeckungen sind mit festen Aufprallpads ausgestattet, um den Einfluss der Zylinderumkehr zu verringern.

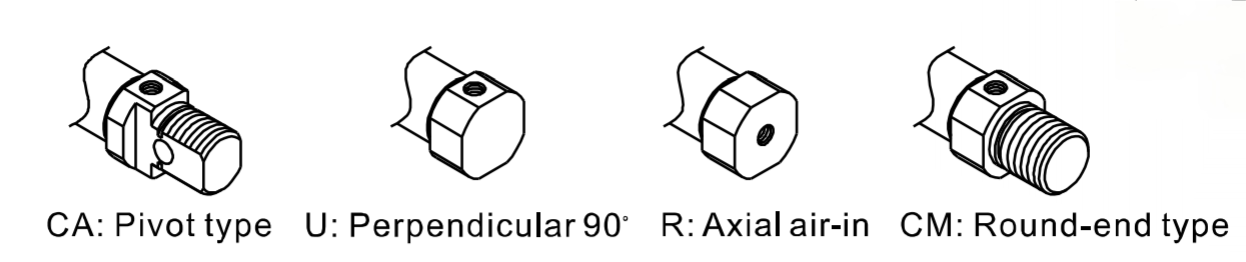

4. Verschiedene Formen der hinteren Abdeckungen machen die Zylinderinstallation bequemer.

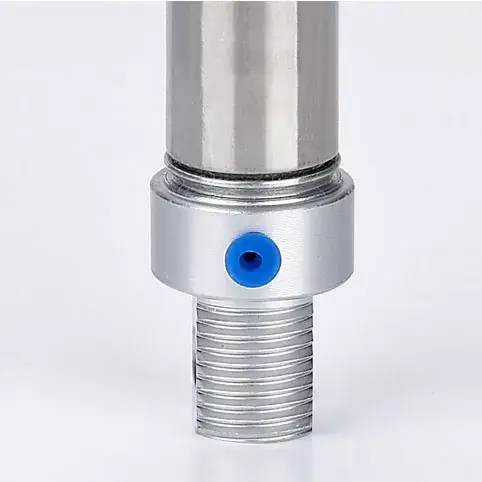

5. Die vorderen und hinteren Abdeckungen werden mit einer Rolling -Paketstruktur an den Edelstahlzylinderkörper festgehalten, um eine zuverlässige Verbindung zu gewährleisten. Der Zylinderkörper besteht aus Edelstahlschläuchen mit hoher Präzision und sorgt für eine hohe Festigkeit und Korrosionsbeständigkeit.

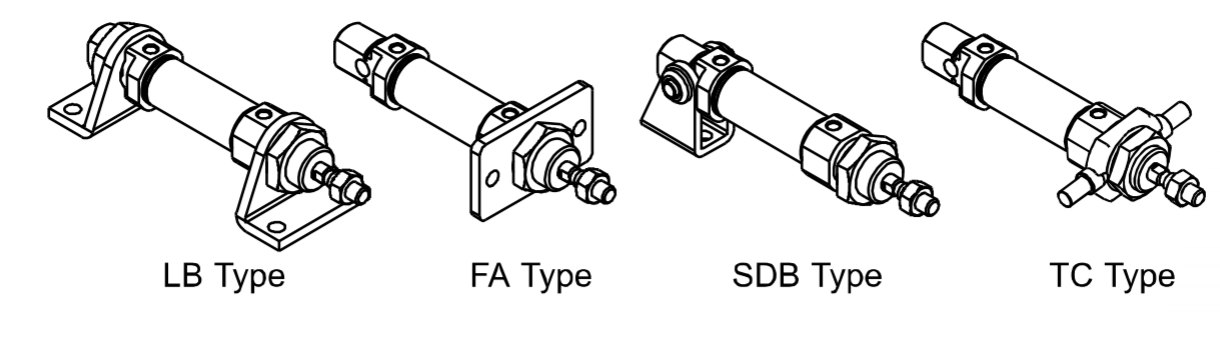

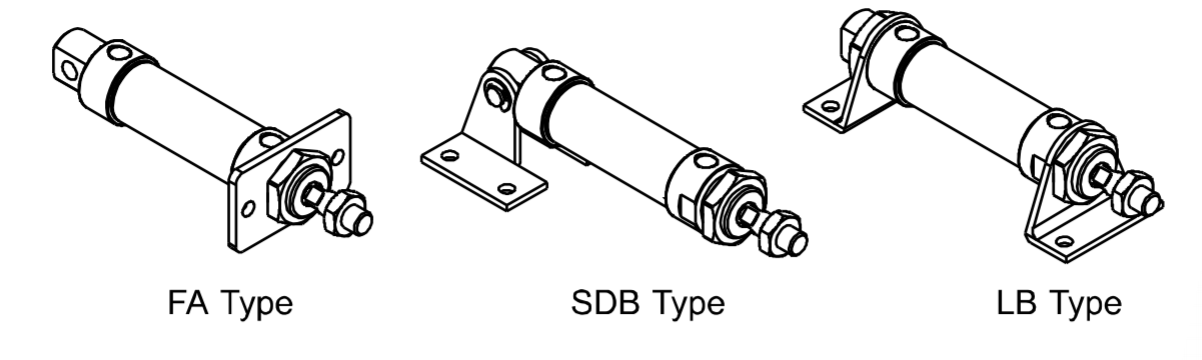

6. Verschiedene Spezifikationen von Zylinder und Zylindermontagezubehör stehen zur Kundenauswahl zur Verfügung.
7. Alle Zylinder in dieser Serie sind mit Magneten ausgestattet.
|
Bohrungsgröße (mm) |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
|||
|
Schauspielmodus |
Doppelte Schauspielung |
|||||||||
|
Single Schauspiel |
||||||||||
|
Arbeitsmedium |
Luft gereinigt |
|||||||||
|
Arbeitsdruck |
Doppelschauspiel: 0,1-1,0 MPa (15-145psi) |
|||||||||
|
Einzelschauspiel: 0,2-1,0 MPa (28-145psi) |
||||||||||
|
Beweisdruck |
1,5 MPa (215psi) |
|||||||||
|
Arbeitstemperaturbereich |
‘-20-70 ℃ |
|||||||||
|
Arbeitsgeschwindigkeitsbereich |
Doppelschauspiel: 30-800 mm/s Single Schauspiel: 50-800 mm/s |
|||||||||
|
Puffermodus |
Mac.macd, MacJ -Serie: einstellbares Kissen/ andere Serie: Crash -Kissen |
|||||||||
|
Portgröße |
M5x0.8 |
Pt1/8 |
Pt1/4 |
|||||||
MA -Serie Edelstahl -Mini -ZylinderAnwendung:
Ma -Edelstahlzylinder sind klein, leicht und gegen Rost und Korrosion beständig. Diese Zylinder sind ideal für saubere Umgebung und nasse Bedingungen.
Die MA -Serienzylinder werden in den Bereichen Lebensmittel und Getränke, medizinische, chemische und marine Industrien häufig eingesetzt.
