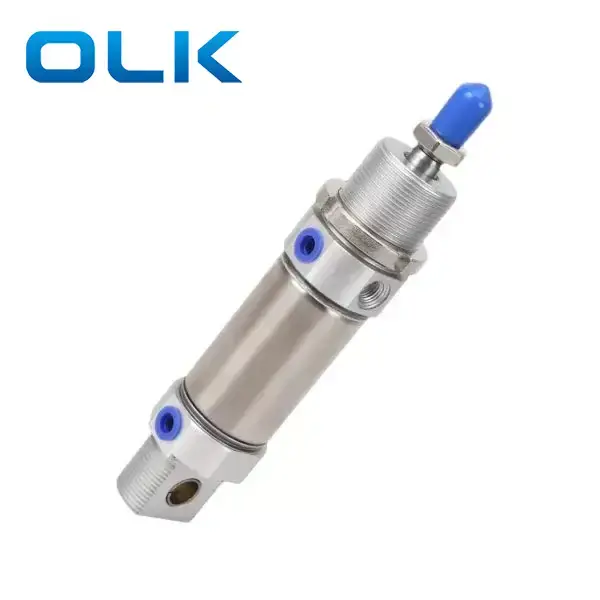

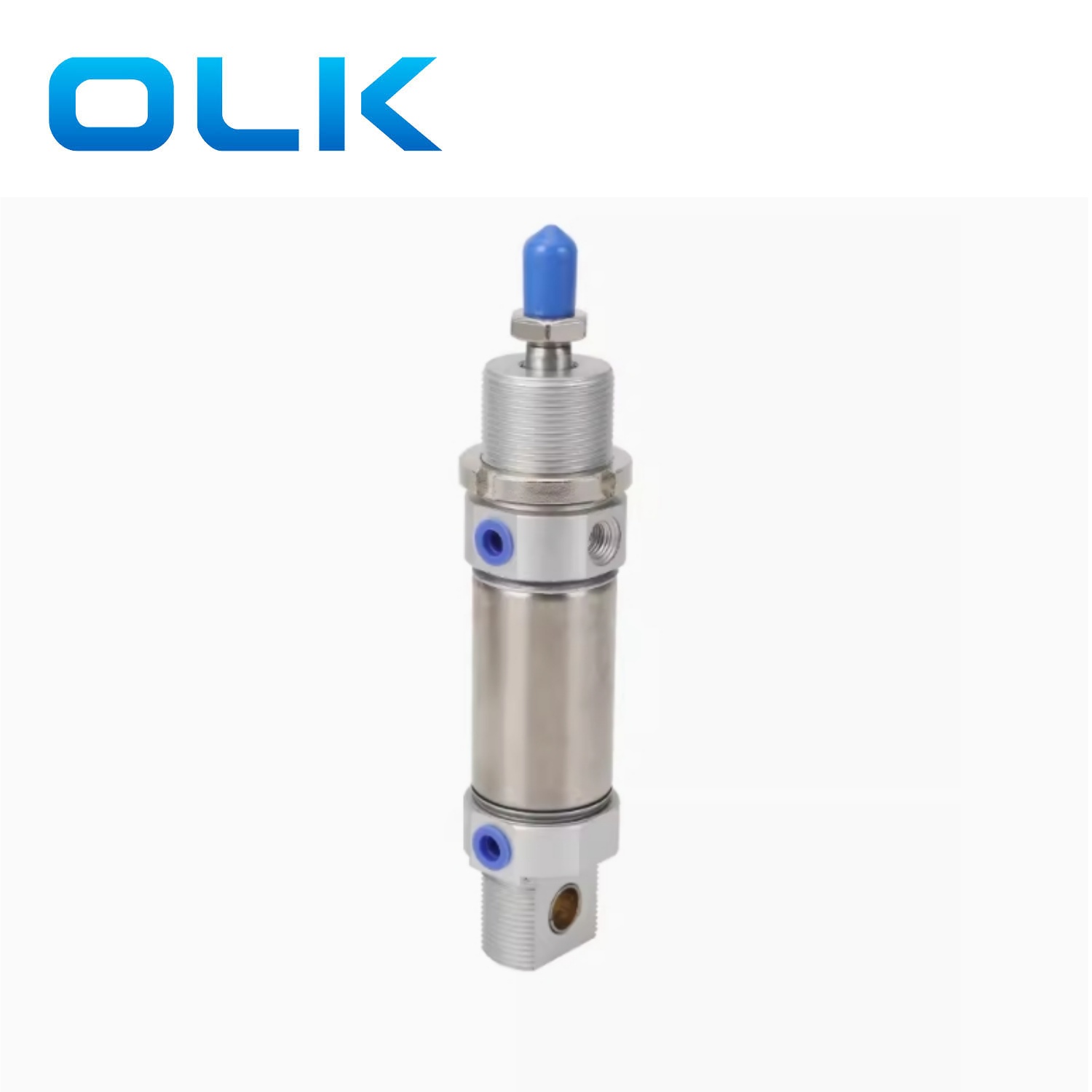

Die Minizylinder der Ouleikai (OLK) MI-Serie bestehen aus Edelstahl und bieten eine hohe Festigkeit und Korrosionsbeständigkeit, die für verschiedene raue Umgebungen geeignet sind. Sie sind in den Ausführungen doppeltwirkend, einfachwirkend drückend und einfachwirkend ziehend erhältlich.
Die Bohrungsgrößen der MI-Minizylinder aus Edelstahl umfassen φ8, φ10, φ12, φ16, φ20, φ25, φ32 und φ40. Das Arbeitsmedium ist Luft mit einem Betriebstemperaturbereich von -20 bis 70 °C. Aufgrund ihrer kompakten Größe eignen sie sich ideal für Anwendungen mit begrenztem Platzangebot. Sie erleichtern die Installation und Wartung, steigern die Produktionseffizienz und reduzieren Ausfallzeiten.
1. ISO 6432-Standardkonformität: Gewährleistet Kompatibilität und Standardisierung.
2. Feste vordere und hintere Stoßstangen: Reduziert die Auswirkungen von Zylinderrichtungsänderungen.

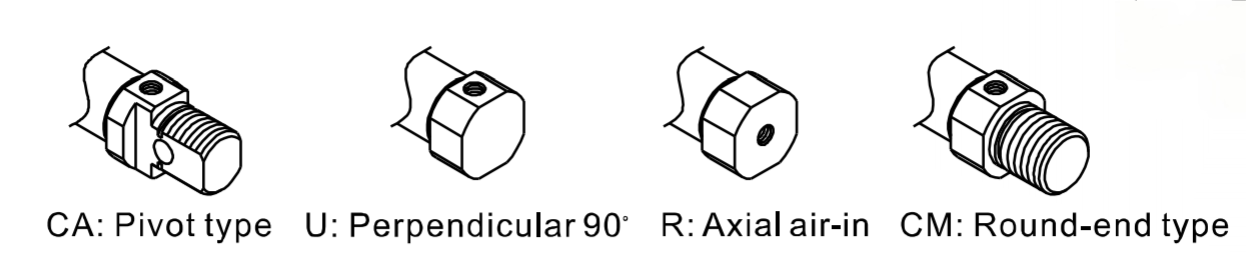

3. Verschiedene Optionen für die hintere Abdeckung: Erleichtert die Zylinderinstallation.

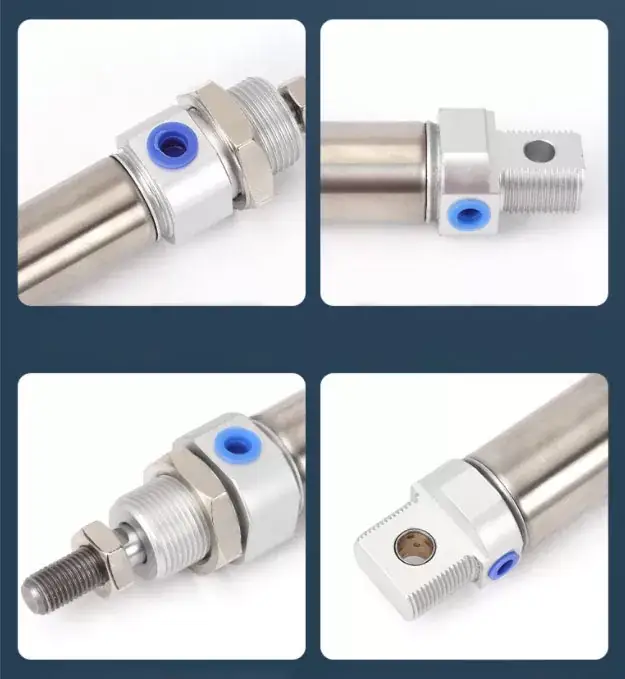

4. Zuverlässige Verbindung: Die vordere und hintere Abdeckung sind für eine sichere Verbindung mit dem Edelstahlkörper gecrimpt und gerollt.
5. Korrosionsbeständigkeit: Die Kolbenstange und der Zylinderkörper aus Edelstahl ermöglichen den Betrieb des Zylinders in mäßig korrosiven Umgebungen.
MI-Edelstahl-Minizylinder (Serie MA MAD MAJ), Symbol:
| MI | 10 | X | 40 | _ | S | _ | CA | |
| Modell: | Bohrungsgröße | Schüren | S: mit Magnet | Hintere Abdeckung/Anzugsbohrungsgröße | Montage | |||
| MI:Minizylinder (doppeltwirkend) | CA: 8/10/12/16/20/25 | Leer: | ||||||
| MIC: Minizylinder (doppeltwirkend mit Kissen) | U:8/10/12/16/20/25/32/40 | FA | ||||||
| MSI: Minizylinder (einfachwirkend, drückend) | R:16/20/25/32/40 | LB | ||||||
| MTI: Minizylinder (einfach wirkend-ziehend) | CM: 16/20/25/32/40 | SDB | ||||||
| TC | ||||||||
| MICH | 10 | X | 40 | _ | 30 | _ | S | |
| Modell: | Bohrungsgröße | Schüren | Einstellbarer Hub | S: mit Magnet | Montage | |||
| MITTE: Minizylinder (Doppelstange) | 10:10mm | Leer: | ||||||
| ME:Minizylinder (Hub einstellen) | 20:20mm | FA | ||||||
| MICD: Minizylinder (doppeltwirkend mit Kissen) | 30:30mm | LB | ||||||
| MICJ: Minizylinder (einstellbarer Hub mit Kissen) | 40:40mm | TC | ||||||
| 50:50mm | ||||||||
| 75:75 mm | ||||||||
| 100:100 mm | ||||||||
|
Bohrungsgröße (mm) |
8 |
10 |
12 |
16 |
20 |
25 |
32 |
40 |
|
Schauspielmodus |
Mehrfachaktions-/Einzelaktions-Extrusions-/Einzelaktions-Einführungstypen |
|||||||
|
Arbeitsmedium |
Gereinigte Luft |
|||||||
|
Arbeitsdruck |
Doppelschauspieler |
0,1–1,0 MPa (14–145 psi) |
||||||
|
Einfachwirkend |
0,2–1,0 MPa (28–145 psi) |
|||||||
|
Beweisdruck |
1,5 MPa (215 Psi) |
|||||||
|
Arbeitstemperaturbereich |
„-20-70℃ |
|||||||
|
Geschwindigkeitsbereich nutzen |
Doppeltwirkend: 30-800 Einfachwirkend: 50-800 |
|||||||
|
Puffermodus |
MIC-Serie: Verstellbarer Puffer Sonstiges: Sicherheitspolster |
|||||||
|
Portgröße |
M5X0,8 |
PT1/8 |
PT1/4 |
|||||

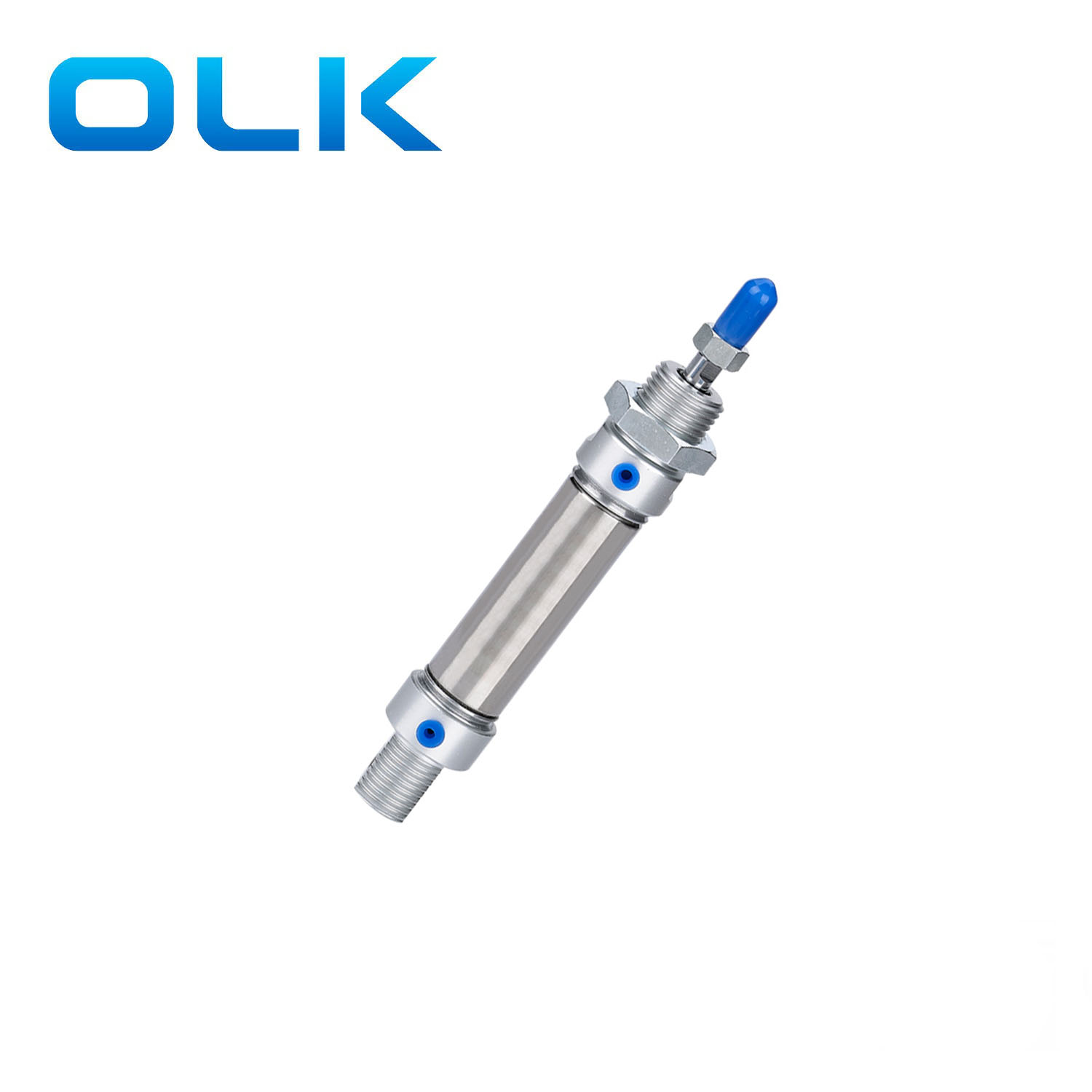

MA vs. MI Mini-Zylinder-Vergleich:
| Modell |
|
MI-Minizylinder aus Edelstahl
|
| Hubbereich |
16–32 mm |
8–25 mm |
| Struktur |
Kompakt |
Standard |
| Standard |
ARTAC-Standard |
ISO6432 |
| Magnet | mit Magnet, kompatibel mit Magnetsensoren |
ohne Magnet |
| Optionale hintere Abdeckungen |
CA,U,CM
|
CA,U,R,CM
|
|

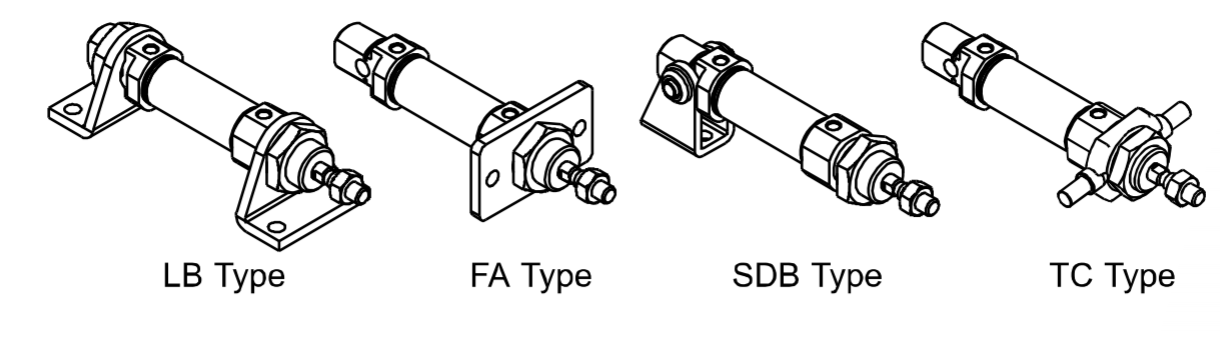

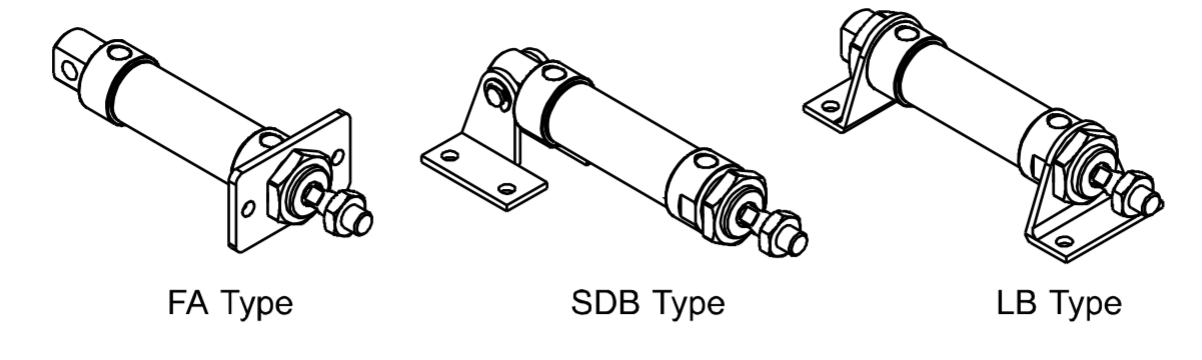

Optionales Montagezubehör |
|
LB,FA,SDB,TC
|
