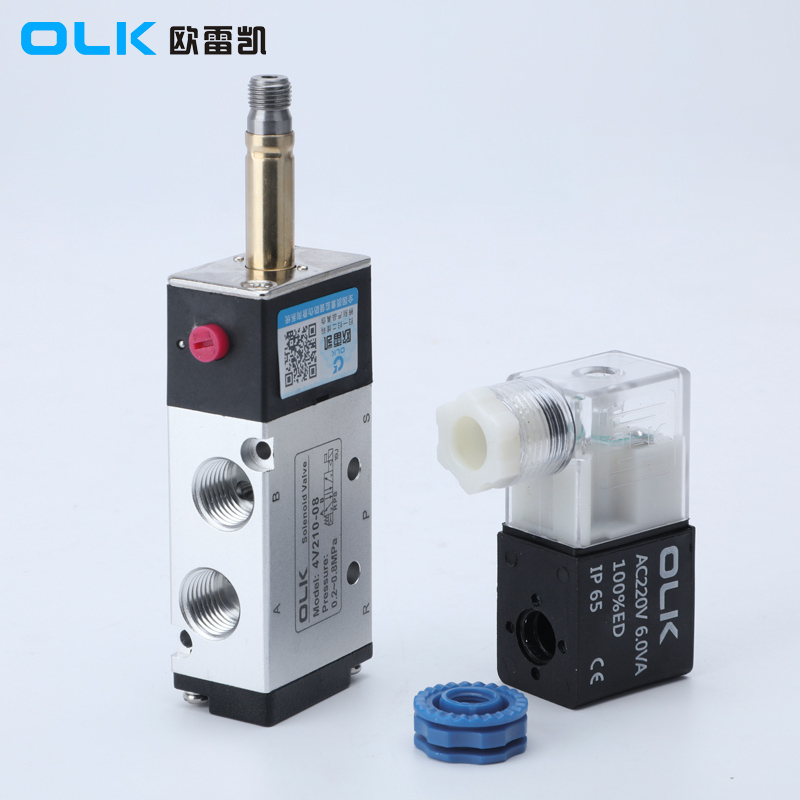

Unterschied zwischen den drei Ventiltypen von 5/3Magnetventile
Bei Bestellung 5/3MagnetventileAbgesehen von der einfachen und doppelten elektrischen Steuerung gibt es drei Konfigurationen: C (5/3-Wege-Doppelmagnetventil, geschlossene Mitte), E (5/3-Wege-Doppelmagnetventil, Abluftmitte) und P (5/3-Wege-Doppelmagnetventil, Druckzentrum).
| 5/3 WegMagnetventilSymbol | Bestellcode |
|
|
 |

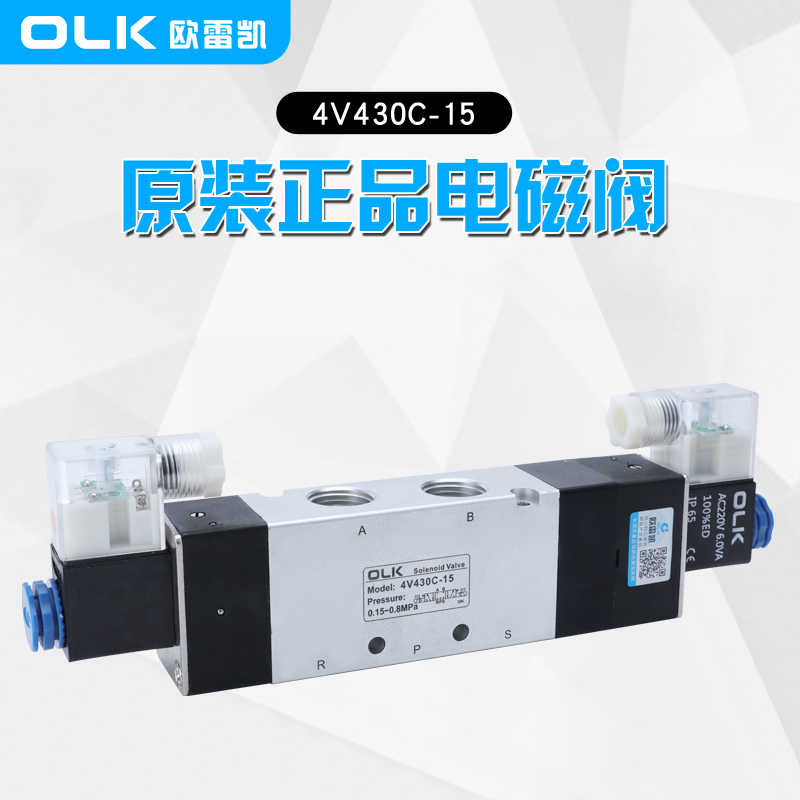

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
5/3-Wege-Doppelmagnetventil mit geschlossener Mitte |
5/3-Ventil in normalerweise geschlossener Position. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Doppelmagnetischer 5/3-Wege-Auspuff mittig |
5/3-Ventil in Ruhestellung offen. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Doppelmagnetisches 5/3-Wege-Druckzentrum |
5/3-Ventil in Auslassstellung. |
Druck am Anschluss P (Versorgungsdruck):
Dies bezieht sich auf den Druck am Eingangsanschluss des Magnetventils (normalerweise mit P gekennzeichnet). Dieser Druck ist die treibende Kraft zur Steuerung des Flüssigkeitsflusses, wenn das Ventil öffnet oder schließt.
In der Druckzentrumskonfiguration ist der Druck am Einlassanschluss (P) höher als an anderen Anschlüssen (z. B. A oder B), und das Steuersystem leitet diesen Druck an den entsprechenden Kanal.
Auspuff in Mittelstellung:
Dies beschreibt den Zustand derMagnetventilwenn in der mittleren Position. Bei Dreistellungs-Magnetventilen können alle Anschlüsse (z. B. P, A und B) miteinander verbunden sein, wenn sich der Schieber in der Mittelstellung befindet, oder bestimmte Anschlüsse können einen Leckagepfad bilden.
Abgesehen von der einfachen und doppelten elektrischen Steuerung gibt es drei Konfigurationen: C (5/3-Wege-Doppelmagnetventil, geschlossene Mitte), E (5/3-Wege-Doppelmagnetventil, Abluftmitte) und P (5/3-Wege-Doppelmagnetventil, Druckzentrum).
Geschlossenes Zentrum:
In der Closed-Center-Konfiguration sind alle Anschlüsse des Magnetventils in der Mittelstellung abgedichtet, sodass keine Flüssigkeit durch die Anschlüsse fließen kann.
Dieses Design wird typischerweise in Situationen verwendet, in denen es notwendig ist, den Druck aufrechtzuerhalten oder einen unerwünschten Flüssigkeitsfluss zu verhindern, wenn sich das System in der Mittelposition befindet.
Zusammenfassung:
Druckzentrum: Bezieht sich auf den Druck, der dort ausgeübt wirdMagnetventileEinlass.
Abluftmitte: Beschreibt einen Zustand, in dem Flüssigkeit aus einem oder mehreren Anschlüssen in der Mittelposition abgesaugt werden kann.
Geschlossene Mitte: Beschreibt einen Zustand, in dem alle Anschlüsse abgedichtet sind und ein Flüssigkeitsfluss in der Mittelposition verhindert wird.
Vorteile eines 5/3-Magnetventils im Vergleich zu einem 5/2-Magnetventil:
Mehrere Optionen für die Mittelposition:
Ein 5/3-Magnetventil verfügt über drei Arbeitspositionen, wobei die mittlere Position auf verschiedene Zustände konfiguriert werden kann (z. B. Druck, Entlüftung oder geschlossen).
Diese Flexibilität ermöglicht die Aufrechterhaltung des Drucks, den Druckablass oder die vollständige Abdichtung des Systems, wenn das Ventil deaktiviert ist oder in einer Notsituation, was mehr Steuerungsmöglichkeiten für verschiedene Anwendungen bietet.
Verbesserte Sicherheit und Kontrolle:
Das 5/3-Magnetventil kann wahlweise den Druck oder den Ablassdruck in der Mittelstellung halten und bietet so bei sicherheitskritischen Anwendungen Schutz vor unbeabsichtigten Aktionen. Beispielsweise kann bei einem Stromausfall oder einem Verlust des Steuersignals die Wahl einer geeigneten Mittelposition zum Schutz von Ausrüstung und Personal beitragen.
Ein 5/2-Magnetventil kann bei Signalverlust nur in seine ursprüngliche Position zurückkehren und keinen ähnlichen Schutz bieten.
Vermeidung von Zylinderstößen:
Die mittlere Position eines 5/3-Magnetventils kann verwendet werden, um die Auswirkungen auf den Zylinder beim Richtungswechsel abzumildern. Beispielsweise kann durch die Auswahl einer Mittelposition mit Abluft eine teilweise Druckentlastung beim Richtungswechsel ermöglicht werden, wodurch Stöße durch plötzliches Stoppen oder Starten vermieden werden und so die Lebensdauer der Ausrüstung verlängert wird.
Ein 5/2MagnetventilDiese Funktion fehlt, da er nur schnell zwischen zwei Richtungen wechseln kann, was in manchen Fällen zu Stößen und Verschleiß an der Ausrüstung führen kann.
Abschluss:
Das 5/3-Magnetventil bietet im Vergleich zum 5/2-Magnetventil erhebliche Vorteile in Bezug auf Flexibilität, Sicherheit, Stoßdämpfung und komplexe Steuerung. Dies macht es äußerst wertvoll für Anwendungen, die mehrere Betriebsmodi, erhöhte Sicherheit und geringere Auswirkungen auf die Ausrüstung erfordern. Mittlerweile wird das 5/2-Magnetventil aufgrund seiner einfacheren Struktur und geringeren Kosten normalerweise in Systemen verwendet, in denen keine komplexe Steuerung erforderlich ist.
