Brand:
OLKType:
BSPT Male Thread (R thread) straightColor:

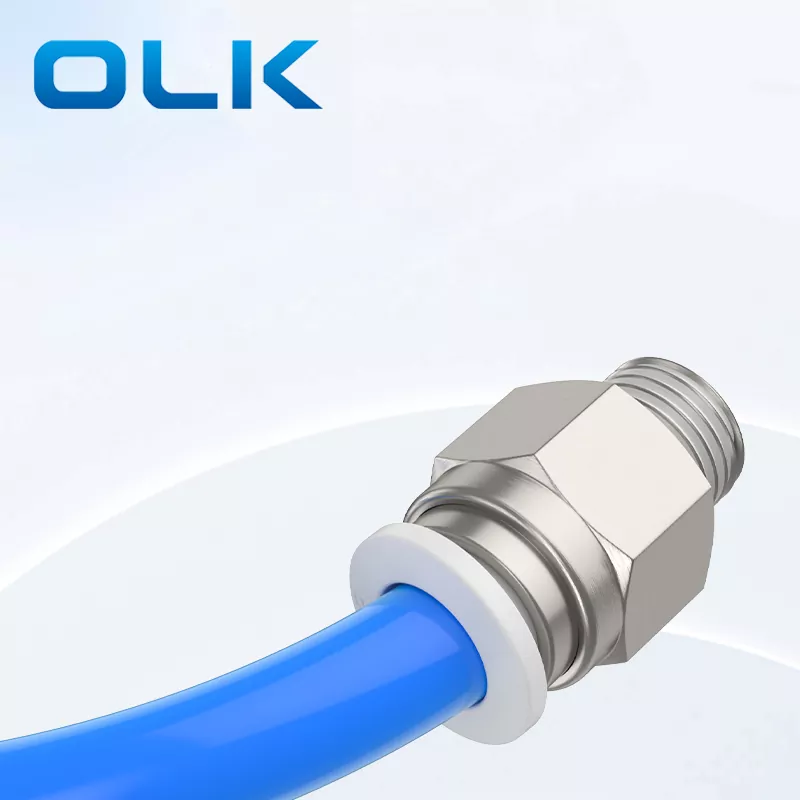

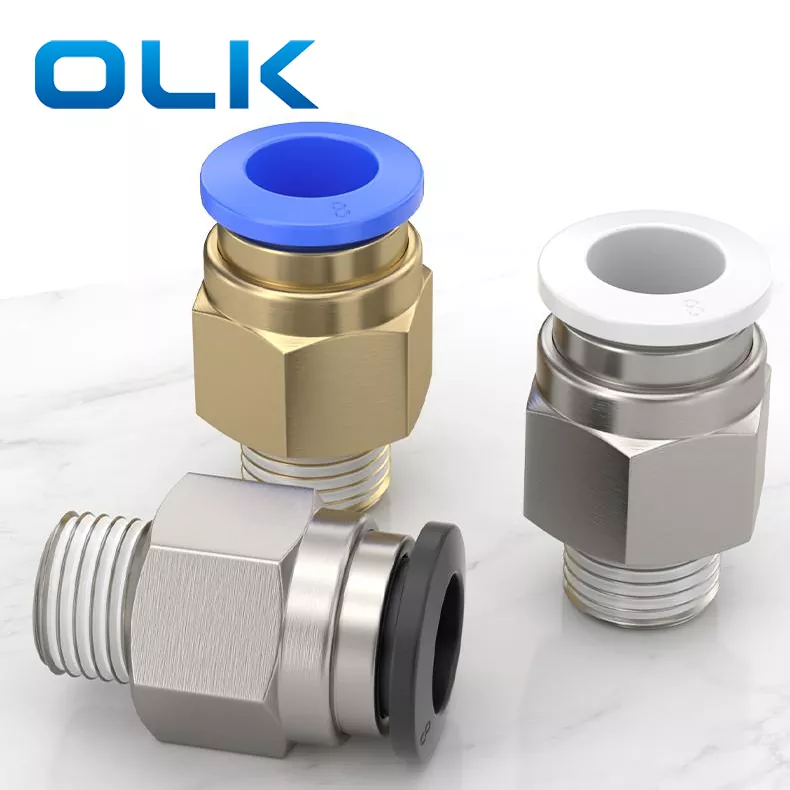

Black,White,BlueDie gerade Steckrohrverschraubung mit PC-Außengewinde ist ein gerader Pneumatikanschluss, der für den schnellen und sicheren Anschluss von Schläuchen an Geräteanschlüsse entwickelt wurde. Er zeichnet sich durch eine kompakte Struktur, starke Abdichtung und schnelle Installation aus.
|
Bestellcode |
|||
|
PC |
8 |
-- |
01 |
|
Modell |
Rohrgröße (metrisch) |
|
Gewindetyp (55° gerades Rohrgewinde) |
|
|
4:4mm |
|
01:G1/8 |
|
|
6:6mm |
|
02:G1/4 |
|
|
8:8mm |
|
03:G3/8 |
|
|
10:10mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Flüssigkeit |
Luft/Wasser (bedingt)/Vakuum |
|
Betriebsdruck |
0–1,0 MPa |
|
Vakuumdruck |
-100 kPa (10 Torr) |
|
Betriebstemperatur |
-10-60℃ |
|
Material |
NYLON (PA), Polyurethan (PU) |
|
Zoll-Rohrverschraubung |
Metrische Rohrverschraubung |

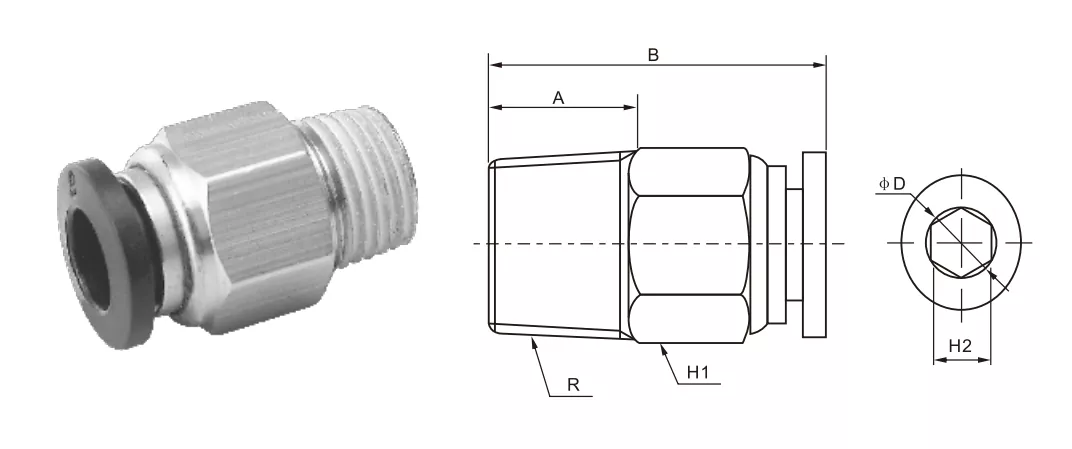

φD |
R |
A |
B |
H1 |
H2 |
|
PC5/32-M5 |
PC4-M5 |
4 |
M5 |
4.5 |
21.8 |
10 |
2 |
|
PC5/32-01 |
PC4-01 |
4 |
R1/8 |
6.5 |
20.5 |
10 |
3 |
|
PC5/32-02 |
PC4-02 |
4 |
R1/4 |
9 |
19.5 |
14 |
3 |
|
PC1/4-M5 |
PC6-M5 |
6 |
M5 |
4.5 |
22.8 |
12 |
2 |
|
PC1/4-01 |
PC6-01 |
6 |
R1/8 |
6.5 |
22.2 |
12 |
4 |
|
PC1/4-02 |
PC6-02 |
6 |
R1/4 |
9 |
22.2 |
14 |
4 |
|
PC1/4-03 |
PC6-03 |
6 |
R3/8 |
10 |
21.5 |
17 |
4 |
|
PC1/4-04 |
PC6-04 |
6 |
R1/2 |
10 |
23 |
21 |
4 |
|
PC5/16-01 |
PC8-01 |
8 |
R1/8 |
8 |
26.8 |
14 |
4 |
|
PC5/16-02 |
PC8-02 |
8 |
R1/4 |
10 |
25.2 |
14 |
6 |
|
PC5/16-03 |
PC8-03 |
8 |
R3/8 |
10 |
22.2 |
17 |
6 |
|
PC5/16-04 |
PC8-04 |
8 |
R1/2 |
11 |
23.7 |
21 |
6 |
|
PC3/8-01 |
PC10-01 |
10 |
R1/8 |
8 |
30.7 |
17 |
4 |
|
PC3/8-02 |
PC10-02 |
10 |
R1/4 |
10 |
31 |
17 |
6 |
|
PC3/8-03 |
PC10-03 |
10 |
R3/8 |
10 |
29.5 |
17 |
8 |
|
PC3/8-04 |
PC10-04 |
10 |
R1/2 |
11 |
25.2 |
21 |
8 |
|
PC1/2-01 |
PC12-01 |
12 |
R1/8 |
8 |
31.7 |
19 |
4 |
|
PC1/2-02 |
PC12-02 |
12 |
R1/4 |
10 |
33.2 |
19 |
6 |
|
PC1/2-03 |
PC12-03 |
12 |
R3/8 |
10 |
30 |
19 |
8 |
|
PC1/2-04 |
PC12-04 |
12 |
R1/2 |
11 |
30 |
21 |
8 |
|
|
PC14-03 |
14 |
R3/8 |
11 |
38 |
24 |
6 |
|
|
PC14-04 |
14 |
R1/2 |
12 |
39 |
24 |
8 |
|
|
PC16-03 |
16 |
R3/8 |
13 |
39 |
24 |
10 |
|
|
PC16-04 |
16 |
R1/2 |
15 |
39 |
27 |
12 |
Aus welchem Material besteht der PC-Stecker?
Kupfer

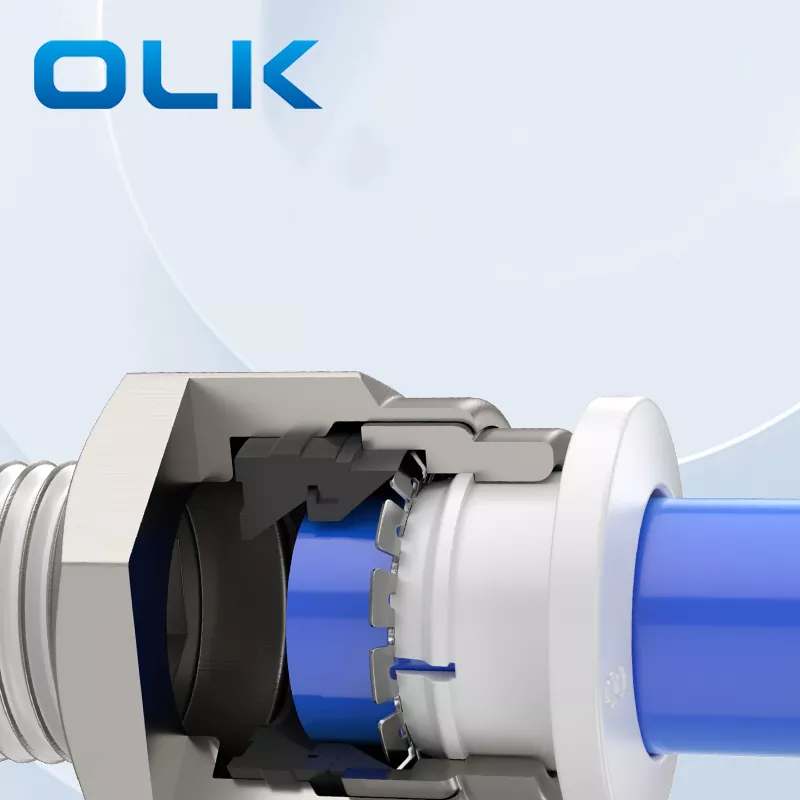

Wie heißen die Teile der Verbindungsrohrverschraubung?
Innenstruktur der Schnellverbindungs-Rohrverschraubung: Entriegelung, Kartensatz aus Zinklegierung, Verriegelungsfeder, Verriegelungshülse, Verschlussdichtring, hochfester Kunststoff
Um welche Art von PC-Thread handelt es sich?
Es handelt sich um ein metrisches Gewinde, das M darstellt.
