3 V 4V -Verteilerventil

Unabhängig davon, ob es sich neben dem einzelnen Ventiltyp auch um ein 3 -V- oder 4 -V -pneumatischer Magnetventil handelt, können wir auch viele Magnetventile zusammenfügen. Dies wird als 3V 4V -Verteilerventil oder Magnetventil -Basis -Busbank bezeichnet.

3 V 4V -Verteilerventil ist eine Platte mit vielen Luftwegen. Es hat kompaktes Design. Magnetventil -Basis -Busbank kann 2 bis 20 pneumatische Magnetventile an einem Verteiler einbauen. Die Anzahl der Positionen auf dem Verteiler kann jedoch nicht geändert werden.

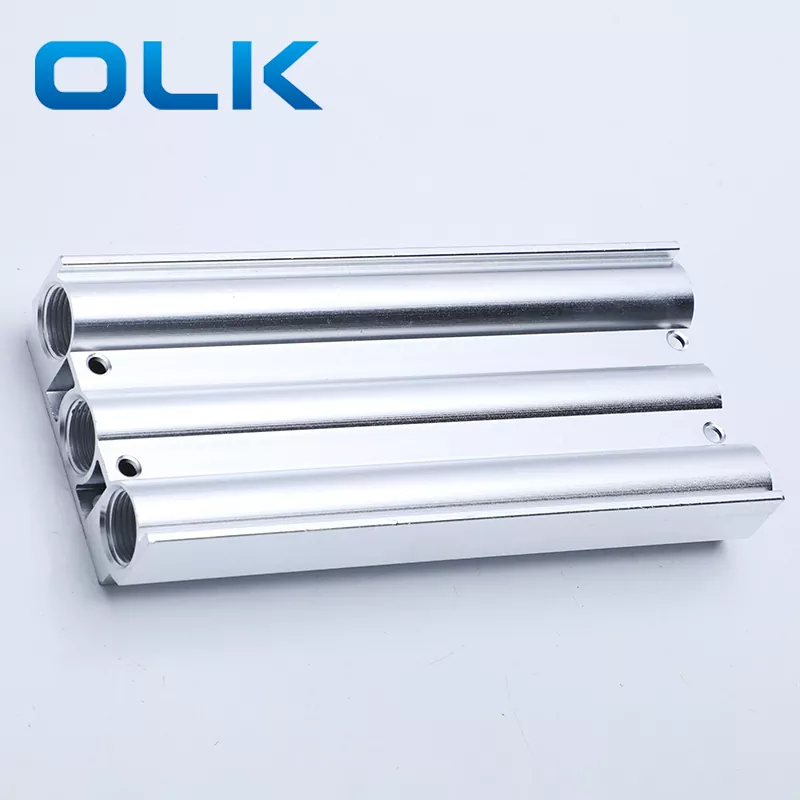

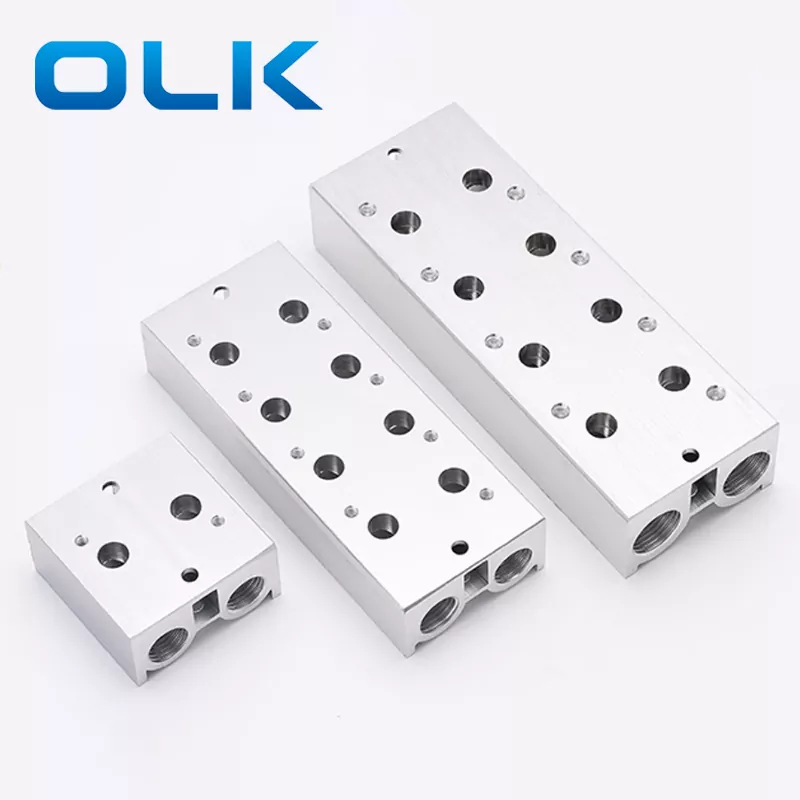

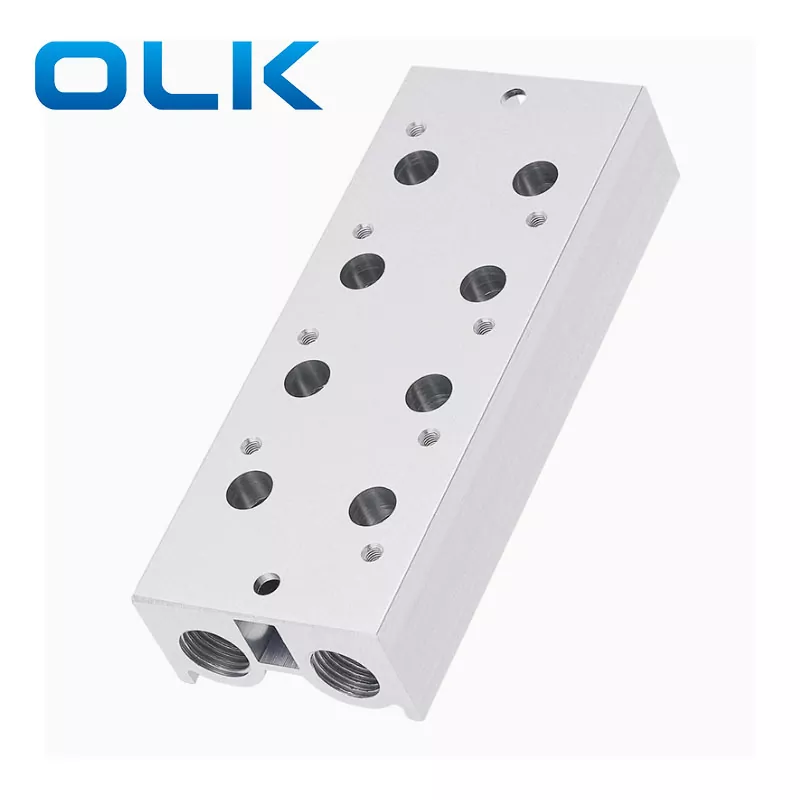

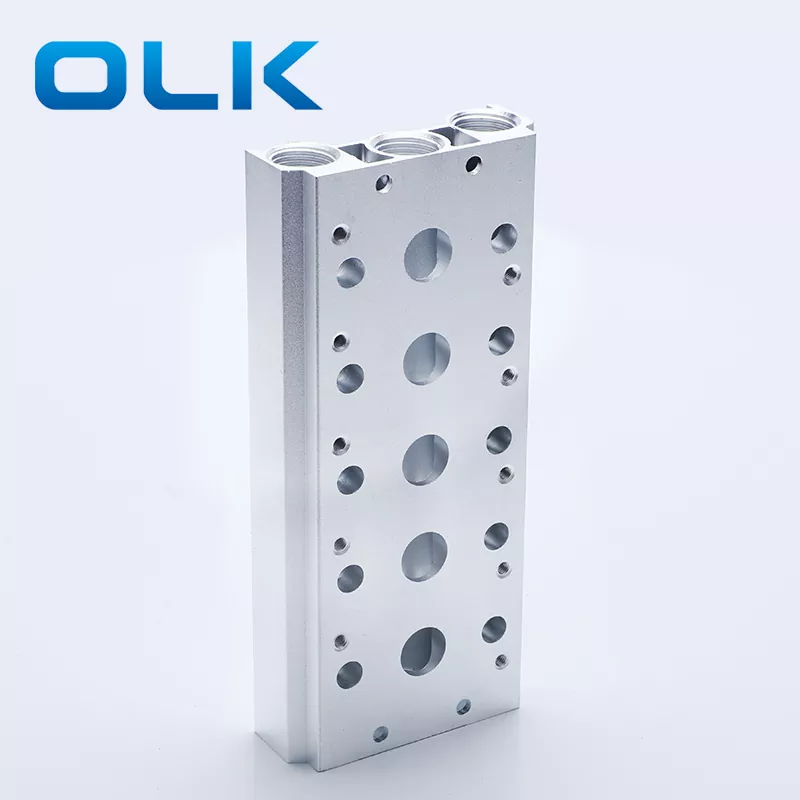

Alle pneumatischen Magnetventile am Verteiler teilen sich denselben Luftversorgungsanschluss (P -Anschluss) und Abgasanschluss (R -Anschluss). Für das 3V -Verteilerventil befindet sich ein Lufteinlass und einen Luftauslass auf der linken Seite. Auf der rechten Seite sind zwei Stecker installiert. Für das 4 -V -Verteilerventil befindet sich ein Lufteinlass in der Mitte und zwei Luftauslässe auf beiden Seiten (auf der linken Seite). Auf der rechten Seite sind drei Stecker installiert.

Wir können einen Schalldämpfer oder einen Stecker am Auspuffanschluss installieren. Bei der Verwendung eines Schalldämpfers müssen wir sicherstellen, dass die kleinen Löcher nicht blockiert sind.

3V/4V ​​-Verteilermagnetventil -Produkteigenschaften:

1. Es kann eine einheitliche Reihe von Richtungssteuerventilen in eine Ventilgruppe integrieren und Platz und Kosten sparen.

2. Es hat eine einheitliche Einnahme, Abgase und Verkabelung, was es leicht macht, Fehler zu finden.

3.. Es ist in Kombination flexibel und hat eine starke Erweiterbarkeit, was eine willkürliche Kombination oder Ausdehnung der Anzahl der angeschlossenen Richtungssteuerventile ermöglicht

Aufmerksamkeit:

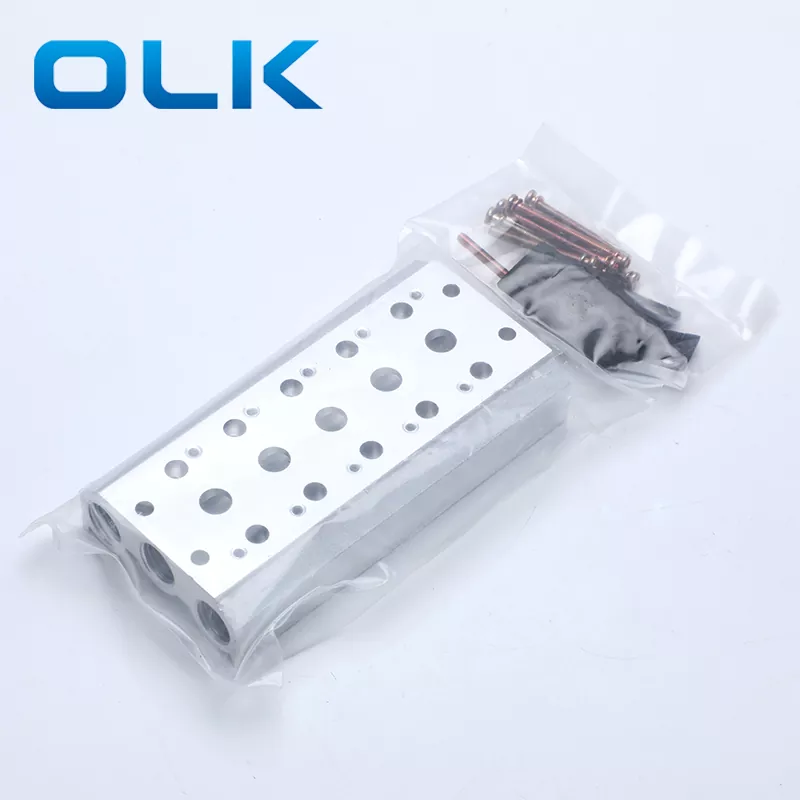

1,3 V-Maniflold-Magnetventilkits enthalten Verteiler, Dichtung und Schraube;

2,3 V Magnetventilkrümmer leere Plattenkits enthält eine Blindplatte und eine Schraube.

3. Wenn die Dichtung zwischen dem pneumatischen Magnetventil und der Ventilplatte installiert wird, sollte der hervorstehende Teil nach unten installiert werden, um Luftleckage zu vermeiden.

FAQs:

1.Was ist die Funktion von leeren Platten in Magnetventilgruppen?

Versiegelung unbenutzte Positionen: Die Blindplatte wird verwendet, um reservierte Positionen im Ventilkrümmer abzudecken, an dem derzeit kein Magnetventil installiert ist, wodurch Luftlecks und der Eintritt von Staub oder Trümmern verhindern. Die Gesamtluftdichtheit der Ventilbaugruppe. Die leere Platte ermöglicht eine einfache zukünftige Erweiterung oder Rekonfiguration, ohne den gesamten Verteiler zu ersetzen und die Wartungskosten zu senken. In bestimmten Fällen kann die Leerplatte auch verwendet werden, um bestimmte Kanäle zur Sicherheit zu isolieren oder wenn ein Abschnitt des Systems vorübergehend nicht verwendet wird.

2. Was den Rohrleitungsarten des 3V 4V -Verteilersventils?

Ein einzelnes pneumatisches Ventil oder eine Magnetventil -Basis -Busbank gibt es zwei Arten von Rohrleitungen mit Außenrohr: direkte Rohrleitungen und Basisrohrleitungen.
