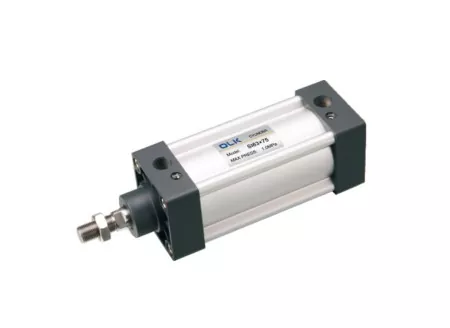

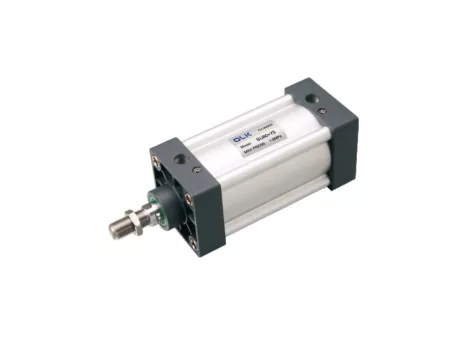

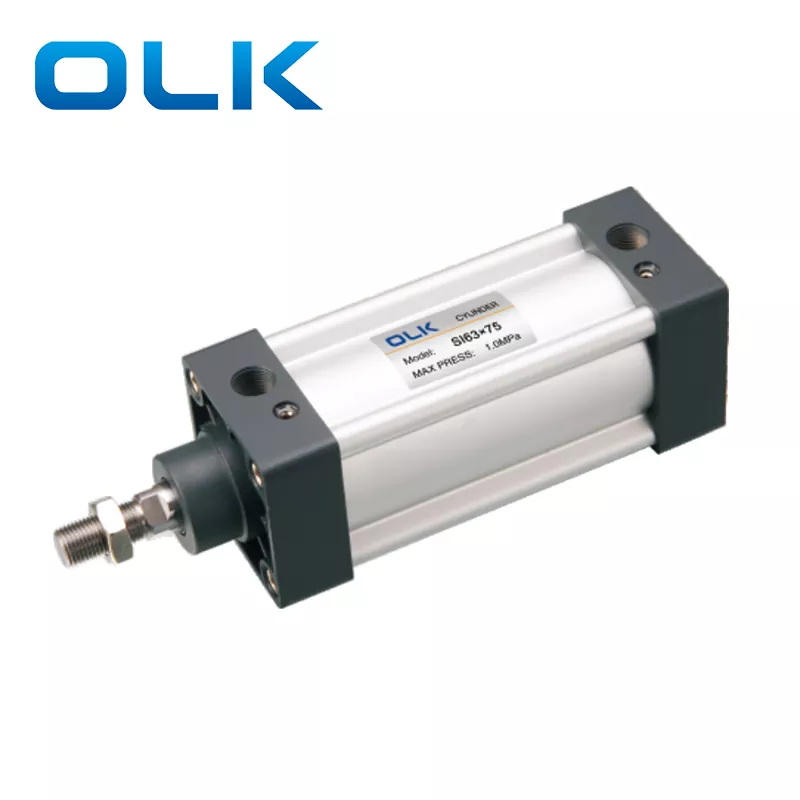

Die ISO15552-Standard-Pneumatikzylinder der SI-Serie sind in drei Ausführungen erhältlich: standardmäßig doppeltwirkend, SID-doppeltwirkend mit Doppelstange und doppeltwirkend mit einstellbarem Hub der SIJ-Doppelstange. Sie entsprechen der Norm ISO 15552, was bedeutet, dass ihre Einbaumaße größer sind alsSU-Pneumatikzylindergleicher Größe. Festes Zubehör ist nicht austauschbar und nur mit den Spezifikationen ISO 15552 (ehemals ISO 6431) kompatibel.
1.IS015552 (Original IS06431) Standard-Pneumatikzylinder;
2. Die Kolbendichtung besteht aus einer 2-Y-förmigen Einwegdichtungsstruktur mit Kompensationsfunktion, langer Lebensdauer und niedrigem Anlaufdruck.
3. Das 米-förmige Aluminiumrohr ohne Spurstange weist eine gute Korrosionsbeständigkeit auf;
4. Die Puffereinstellung des Zylinders erfolgt gleichmäßig und gleichmäßig:
5.Zylinder und Zubehör für den Einbau mit mehreren Spezifikationen sind optional.

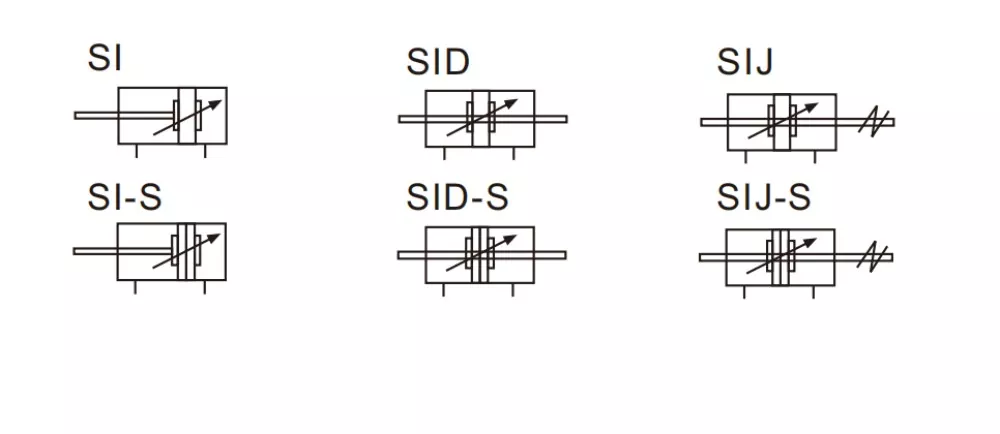

Symbol für Standard-Pneumatikzylinder der SI-Serie ISO15552:
|
Bestellcode |
|
|||||||||
|
UND |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SAGEN |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
Modell |
Bohrungsgröße |
Stabmaterial |
|
Schlaganfall |
|
Einstellbarer Hub |
Magnet |
Montageart |
Dichtungsmaterial |
Thread-Typ |
|
SI:doppeltwirkender Typ |
|
Rohling: Stahl mit mittlerem Kohlenstoffgehalt |
|
|
|
10:10mm |
Leer: ohne Magnet |
|
Leer: TPU |
Leer: PT (55°) |
|
SID: Doppelstabtyp |
|
A:SUS420J2 |
|
|
|
20:20mm |
S: mit Magnet |
H: Viton |
G:G（55°） |
|
|
SIJ: einstellbarer Hubtyp |
|
B:SUS304 |
|
|
|
30:30mm |
|
N:NBR |
T:NPT(60°） |
|
|
Bohrungsgröße (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Schauspielmodus |
Doppelschauspieler |
|||||||||
|
Arbeitsmedium |
Gereinigte Luft |
|||||||||
|
Festes Formular |
UND |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
SAGEN |
||||||||||
|
Arbeitsdruck |
0,1–1,0 MPa (14–145 psi) |
|||||||||
|
Beweisdruck |
1,5 MPa (215 Psi) |
|||||||||
|
Arbeitstemperaturbereich |
„-20-80℃ |
|||||||||
|
Geschwindigkeitsbereich nutzen |
30-800 |
30-500 |
||||||||
|
Puffermodus |
Einstellbarer Puffer |
|||||||||
|
Pufferabstand (mm) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Portgröße |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
SI- und SU-Pneumatikzylinder: Hauptunterschiede und Spezifikationsvergleich
|
Modell: |
Sie sind
|
UND
|
|
Standard |
Zylinder der SU-Serie : JIS / AirTac |
Zylinder der SI-Serie: ISO1552 (ISO6431) |
|
Angewandte Länder/Regionen |
Wird hauptsächlich in asiatischen Geräten verwendet (insbesondere in Systemgeräten aus Taiwan und Japan). |
Wird hauptsächlich in europäischen und amerikanischen Ausrüstungs- und Automatisierungsproduktionslinien verwendet |
|
Einbaumaß |
Kompakt |
Größer |
|
Bohrungsgröße |
32-400 |
32-200 |
|
Festes Zubehör |
Zubehör ist mit dem kompatibelPneumatik der SC-Serie |
ISO6431-Serie (DNC, SI, SAI, SE) Erhöhen Sie die internen Links für Produkte |
|
SI- und SU-Pneumatikzylinder: Hauptunterschiede und Spezifikationsvergleich |
Abmessungen der Endabdeckung (Position der Montagelöcher, Zylinderkopfgröße, Zylinderheckgröße) Länge des Kolbenstangengewindes Zylinder der SI-Serie: ISO1552 (ISO6431) Unterschiede zwischen europäischen und japanischen Standard-Befestigungslöchern SU-Pneumatikzylinder und SI-LuftzylinderKann nicht ausgetauscht werden, und Zubehör (CA /CB-Fußhalterungen,FA-Flansche,TC-M, Gelenkköpfe) sind nicht kompatibel |
|
Welche Marke können SI-Zylinder ersetzen?
SI-Zylinder können die Zylinder der SI-Serie von AIRTAC ersetzen. Bitte beachten Sie jedoch, dass AIRTAC die SI-Serie eingestellt hat. Ihr neues Ersatzmodell heißt Pneumatikzylinder der SAI-Serie und hat die gleiche Funktion und die gleichen Einbaumaße.
Was sind die Unterschiede zwischen der neuen SAI-Serie und den alten Standard-Luftzylindern der SI-Serie?
Die neuen SAI-Zylinder verfügen über äußere Nuten für die Sensorinstallation, wodurch die Sensormontage schnell und bequem erfolgt.
Welcher Zylindertyp ist SI?
SI ist ein Standard-Luftzylinder.
