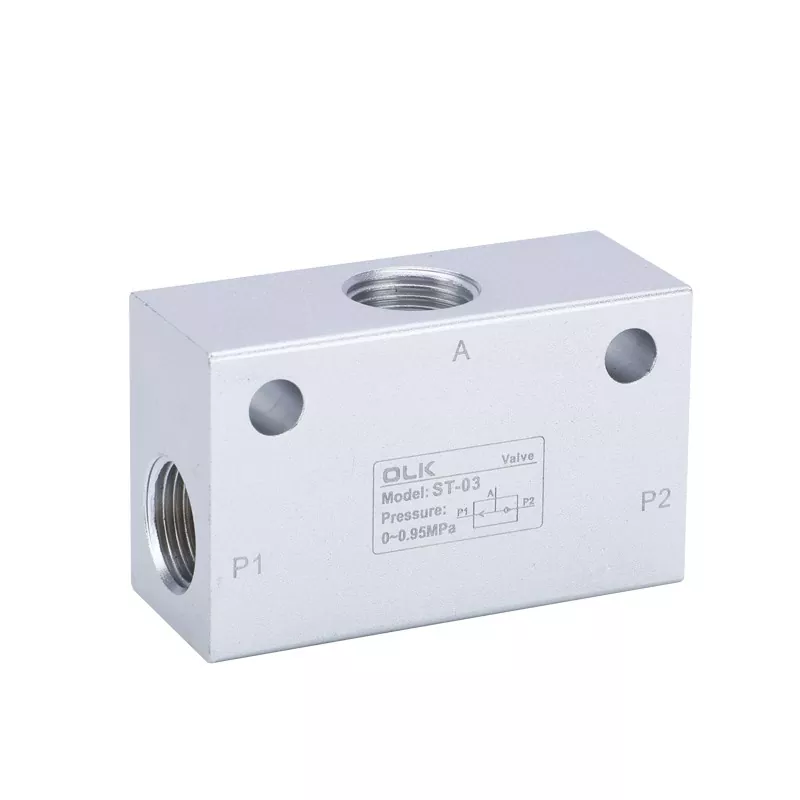

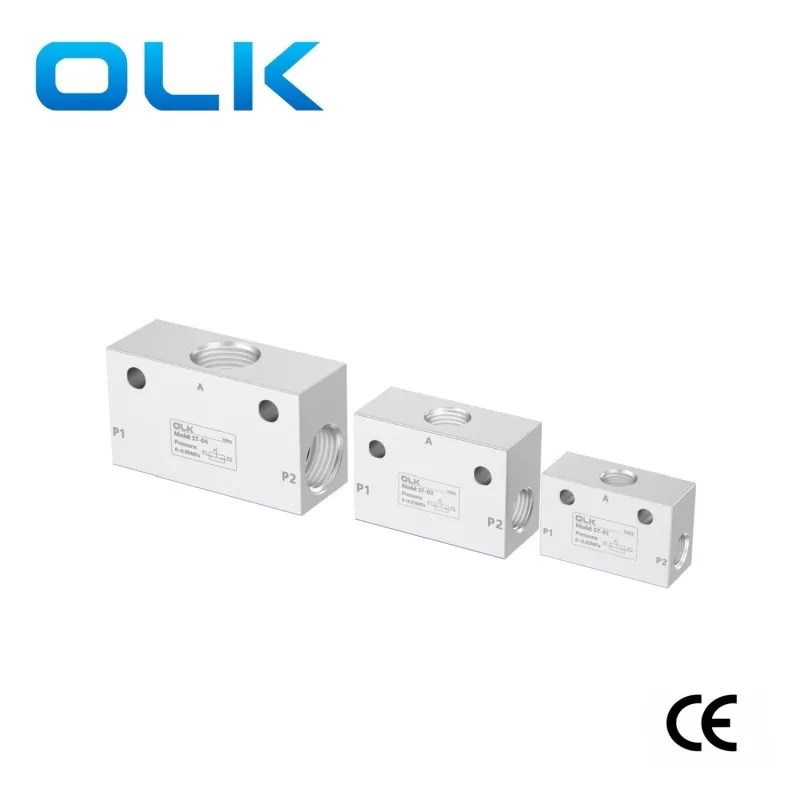

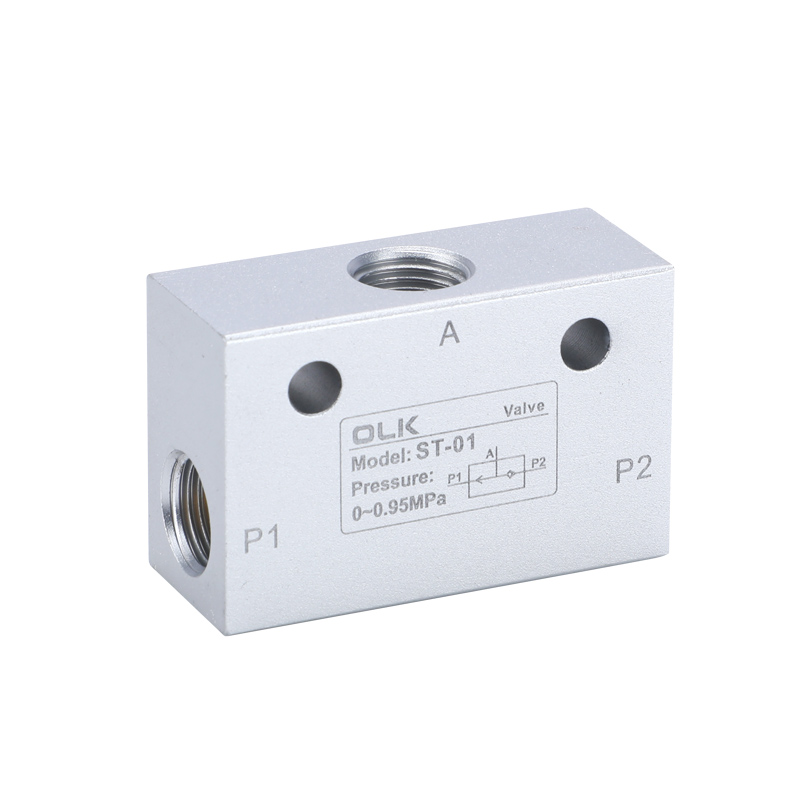

ST Series Shuttleventile

Die Shuttle -Ventile von Oureikai (OLK) ST Series verfügt über zwei Einlasshäfen "und einen Outlet -Port" Out ". Wenn einer der Importe einen Eingang hat, hat der Export eine Ausgabe. Wenn die beiden Einlassdrücke nicht gleich sind, sind der Hochdruckeinlass und der Auslass verbunden. Wenn die beiden Einlassdrücke gleich sind, wird der Einlass mit dem ersten Eingangsdruck an den Ausgangsanschluss angeschlossen.

ST-Shuttle-Ventil, das als Auswahlventile oder zwei Pilotenprüfventile bezeichnet wird, sind im Wesentlichen Drei-Wege-Hydraulikpiloten-Checkventile. Sie wählen automatisch den Hydraulikkreis. Wenn der Aktuator von zwei Wechseldruckölquellen geliefert wird und der Ölanschluss mit höherem Druck geöffnet werden muss, wird das Shuttleventil verwendet.

Shuttleventile der ST -Serie Löschen Grenzflächengewinde ， Schneller Auspuff, große Belüftungskapazität, einfache Installation, Komprimierung von Gas ； Schnellemission in der Lage

Vorsichtsmaßnahmen und Anwendungsfragen:

Shuttleventile werden hauptsächlich für die Signalauswahl verwendet, z. B. in Schaltungen, die zwischen manuellem und automatischem Betrieb wechseln.

Wenn die Luftrohranschläge nicht ordnungsgemäß ausgewählt werden, wodurch die Lufteinnahme oder der Abfall in einem Anschluss sehr gering sind, kann sich der Ventilkern nicht vollständig verschieben, was dazu führt, dass alle Anschlüsse angeschlossen werden. Dies muss verhindert werden. ST-01: G1/8; ST-02: G1/4; ST-03: G3/8; ST-04: G1/2

Shuttleventile können auch in Schaltkreisen mit hohem und niedrigem Druck verwendet werden. Auf der Hochdruckeinlassseite des Shuttle-Ventils muss jedoch ein 3-Wege-Ventil 2-Position installiert werden, um das Risiko eines niedrigen Drucks zu vermeiden.

Symbol:

ST Series Shuttle Ventil Allgemeine Parameter

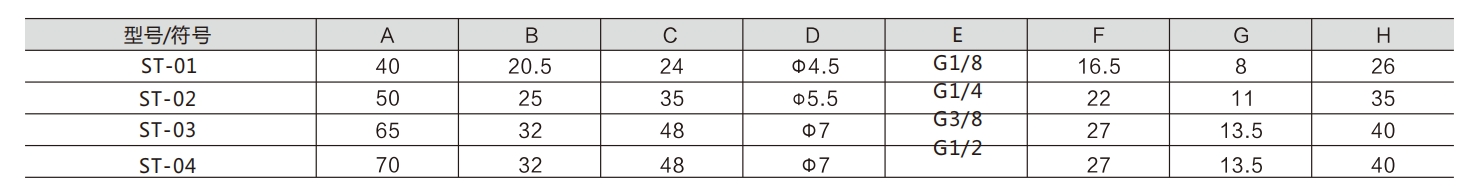

ST -Serie -Shuttle -Ventil verschiedene Parameter
