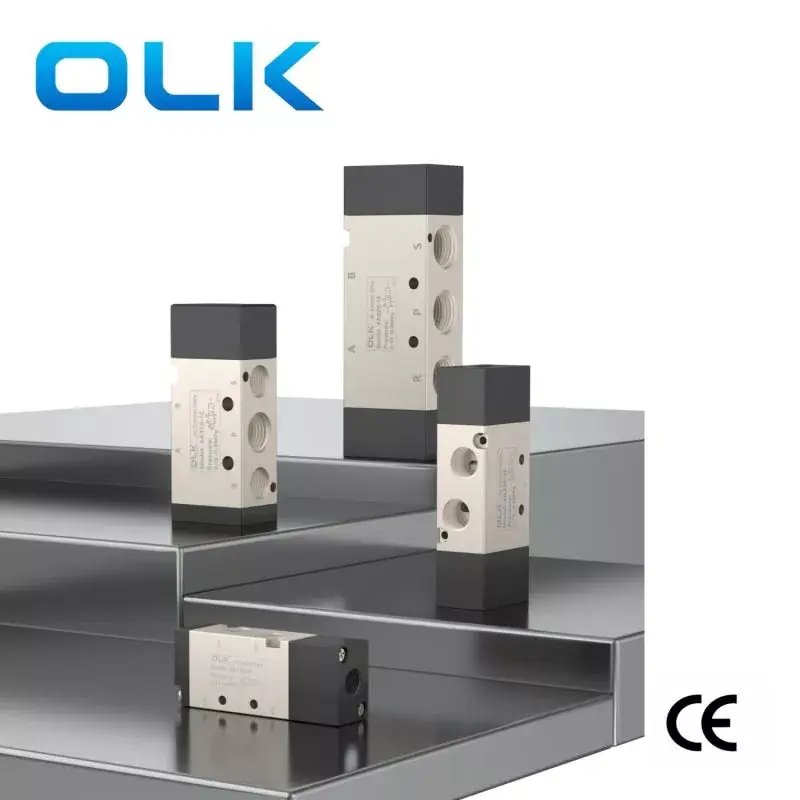

Das Luftkontrollventil 5 (OLKAI (OLK) 4A-Serie 5 Wege ermöglicht die Kontrolle und das Schalten verschiedener Flüssigkeiten und kann doppelte Zylinder steuern. Die 4A -Serie wird durch Luft gesteuert, um eine schnelle Reaktionsgeschwindigkeit und einen genauen Betrieb zu gewährleisten, um die Stabilität und Präzision der Gasregelung zu gewährleisten. Es ist strengstens untersagt, dieses Produkt unter Bedingungen zu verwenden, die den angegebenen Bereich überschreiten, um zu vermeiden, dass die Lebensdauer und die Sicherheit des Produkts beeinflusst wird.
SYMBOL:
Bestellcode
4a
1
10
06
MODELL
CODE
Ventiltyp
Portgröße
4a: 2 Position 5 Wege Ventil/3 Position 5 Wege Ventil
1: 100 Serie
10: Einzelmangel 5/2 Wege
M5: M5x0.8
2: 200 Serie
20: Doppelmagnetventil 5/2 Wege
06: G1/8
3: 300 Serie
30c: Doppelmagnetventil 5/3 Way Closed Center
08: G1/4
4: 400 Serie
30E: Doppelmagnetventil 5/3 -Wege -Auspuffzentrum
10: G3/8
30p: Doppelmagnetventil 5/3 -Wege -Druckzentrum
15: G1/2

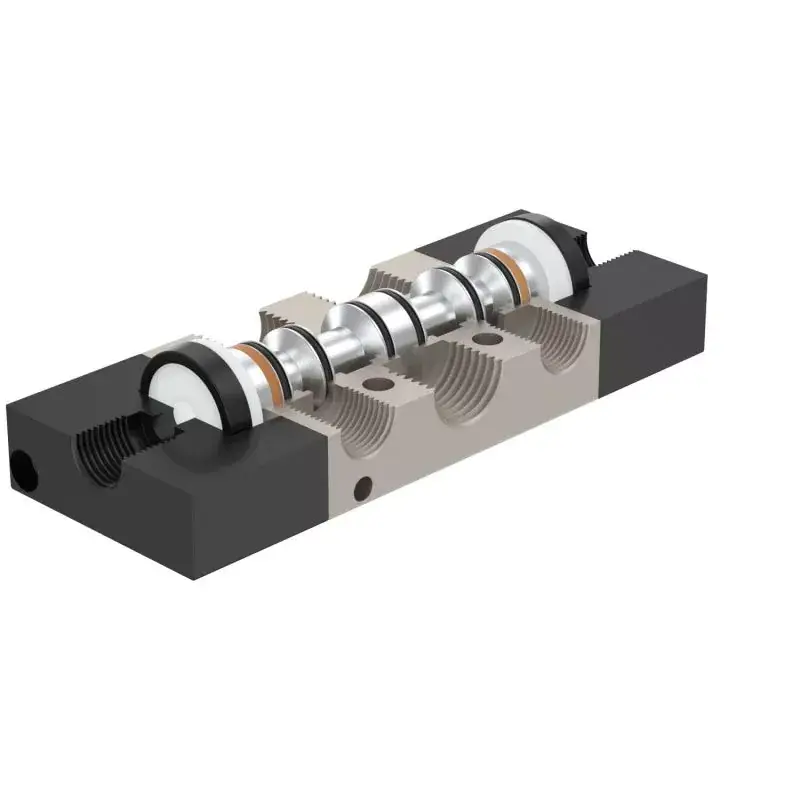

1. Struktur vom Typ Kolben, ausgezeichnete Versiegelung, reaktionsschnelle Reaktion;
2. Magnetventile mit drei Positionen bieten drei zentrale Funktionen zur Auswahl;
3. Pneumatische Ventile mit Doppelkopf mit zwei Positionen verfügen über eine Speicherfunktion;
4. Das innere Loch wird mit einer speziellen Technik verarbeitet, was zu einem geringen Reibungswiderstand, einem niedrigen Startdruck und einer langen Lebensdauer führt.
5. KEINE Notwendigkeit für Ölschmierung;
6. kann in eine Basis integriert werden, um eine Ventilgruppe zu bilden und den Installationsraum zu sparen.
|
Arbeitsmedium |
Luft (durch einen Filter über 40 μm gefiltert) |
|
Aktion |
externe Luftkontrolle |
|
Schmierung |
unnötig |
|
Arbeitsdruckbereich MPA (PSI) |
0,15 bis 0,8 (21 ~ 114) |
|
Garantierter Druckwiderstand |
1,5 MPa (215psi) |
|
Arbeitstemperatur ° C. |
-20 bis 70 |
|
Körpermaterial |
Aluminiumlegierung |
|
Modell |
Portdurchmesser |
Anzahl der Positionen |
höchste Betriebsfrequenz |
Effektive Querschnittsfläche mm² (CV-Wert) |
|
4A110-m5 |
M5 |
2 Position 5 Wege |
5 mal/Sekunde |
5,5 (0,31) |
|
4A120-m5 |
M5 |
2 Position 5 Wege |
5 mal/Sekunde |
5,5 (0,31) |
|
4A130C-M5 |
M5 |
Drei Positionen fünf Wege |
3 mal/Sekunde |
5,0 (0,28) |
|
4A130e-M5 |
M5 |
Drei Positionen fünf Wege |
3 mal/Sekunde |
5,0 (0,28) |
|
4A130p-M5 |
M5 |
Drei Positionen fünf Wege |
3 mal/Sekunde |
5,0 (0,28) |
|

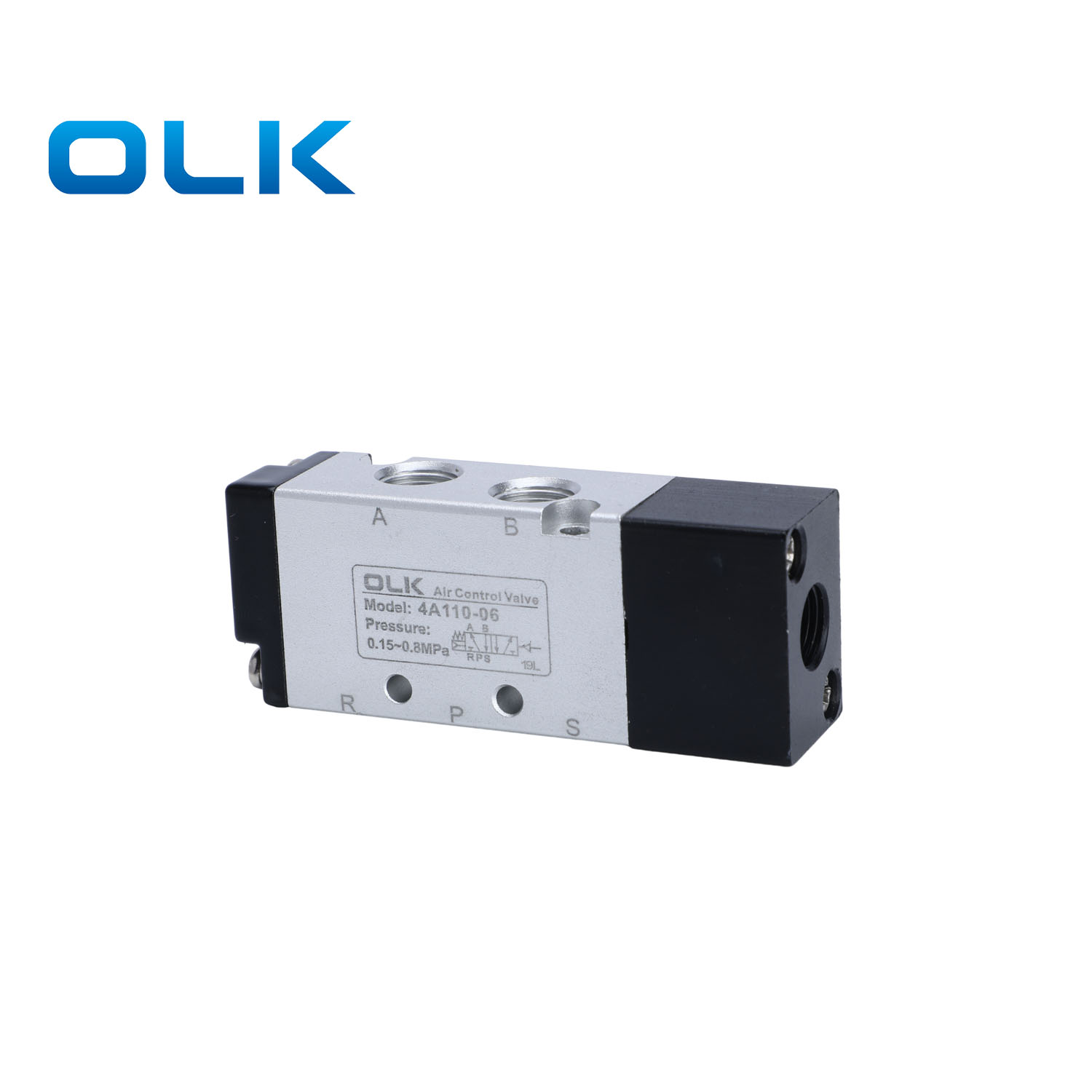

4A110-06 |
G1/8 |
2 Position 5 Wege |
5 mal/Sekunde |
12,0 (0,67) |
|

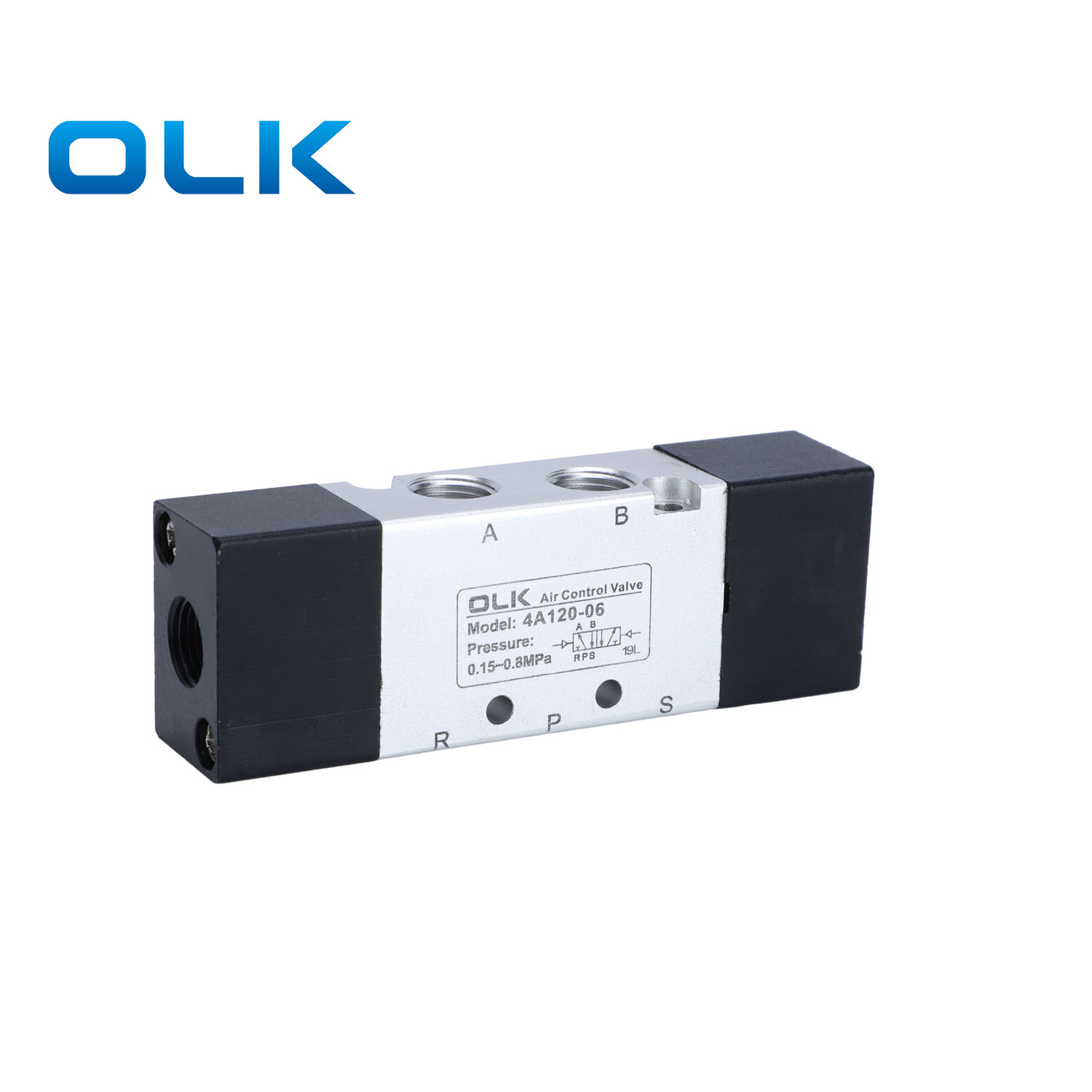

4A120-06 |
G1/8 |
2 Position 5 Wege |
5 mal/Sekunde |
12,0 (0,67) |
|

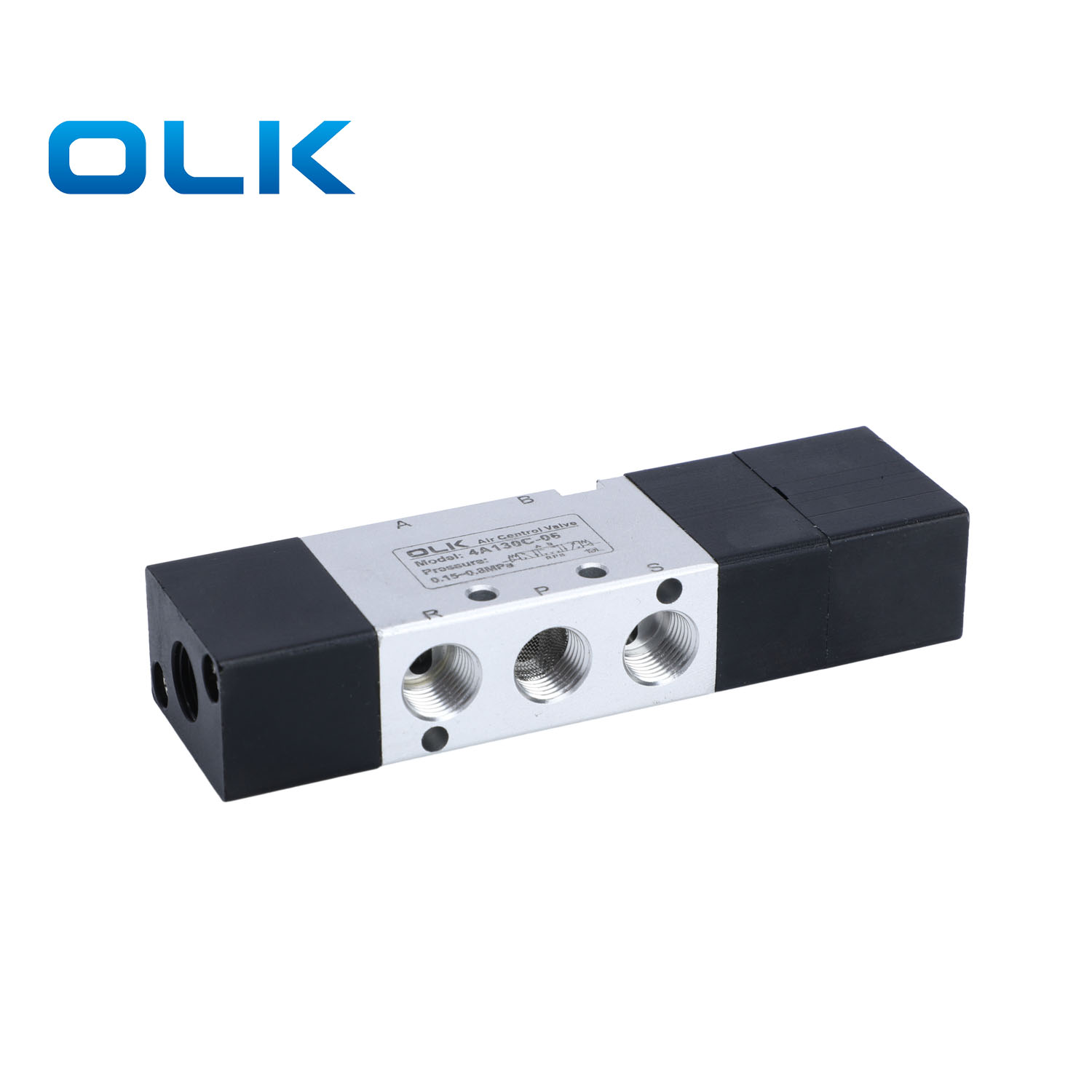

4A130C-06 |
G1/8 |
Drei Positionen fünf Wege |
3 mal/Sekunde |
9,0 (0,50) |
|
4a130e-06 |
G1/8 |
Drei Positionen fünf Wege |
3 mal/Sekunde |
9,0 (0,50) |
|
4A130p-06 |
G1/8 |
Drei Positionen fünf Wege |
3 mal/Sekunde |
9,0 (0,50) |
|
4A210-06 |
G1/8 |
2 Position 5 Wege |
5 mal/Sekunde |
14,0 (0,78) |
|
4A220-06 |
G1/8 |
2 Position 5 Wege |
5 mal/Sekunde |
14,0 (0,78) |
|
4A230C-06 |
G1/8 |
Drei Positionen fünf Wege |
3 mal/Sekunde |
12,0 (0,67) |
|
4A230E-06 |
G1/8 |
Drei Positionen fünf Wege |
3 mal/Sekunde |
12,0 (0,67) |
|
4A230p-06 |
G1/8 |
Drei Positionen fünf Wege |
3 mal/Sekunde |
12,0 (0,67) |
|

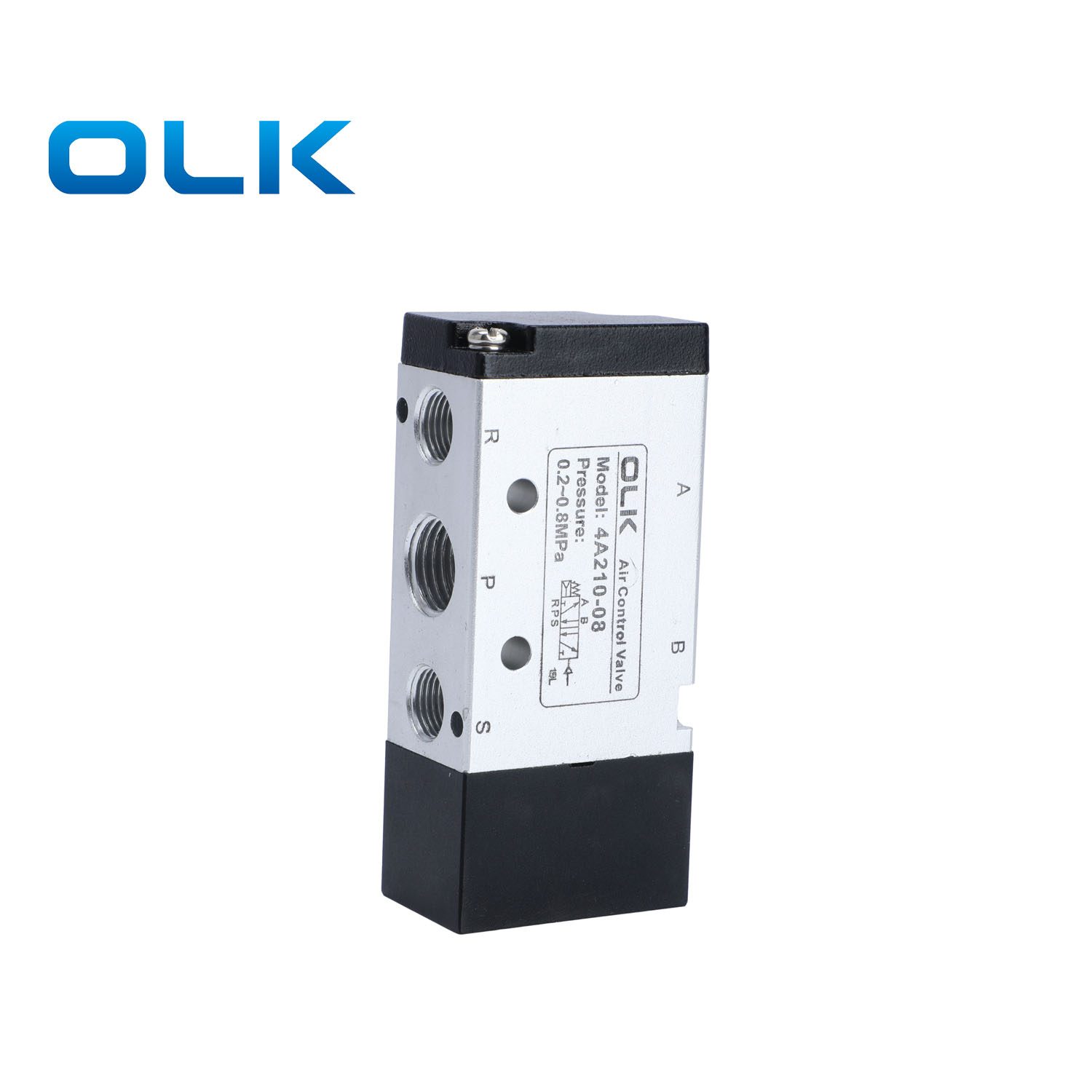

4A210-08 |
Inlet = Outlet = G1/4 Auspuff = Pt1/8 |
2 Position 5 Wege |
5 mal/Sekunde |
16,0 (0,89) |
|

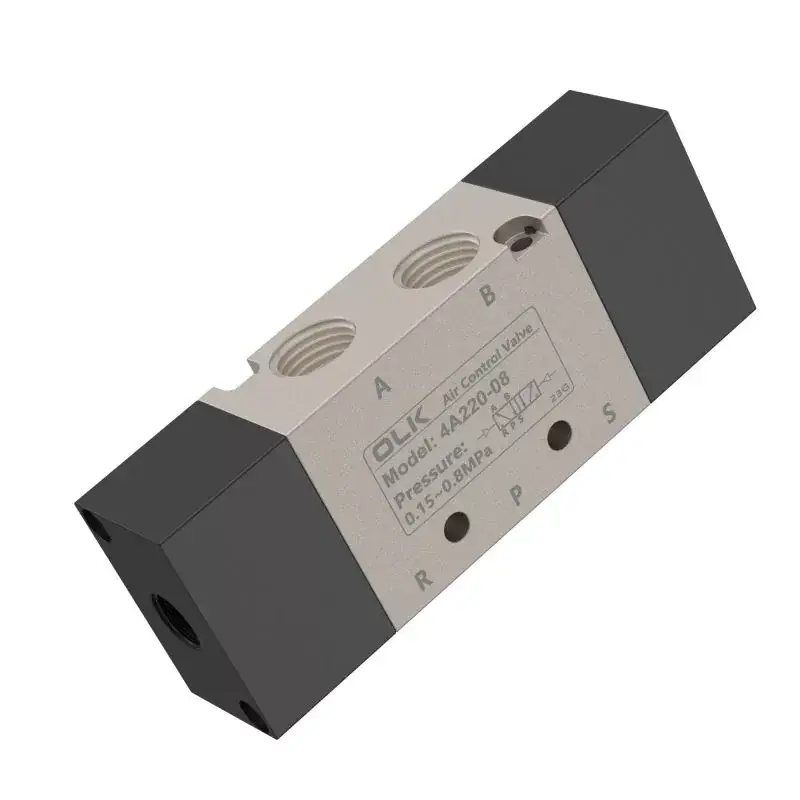

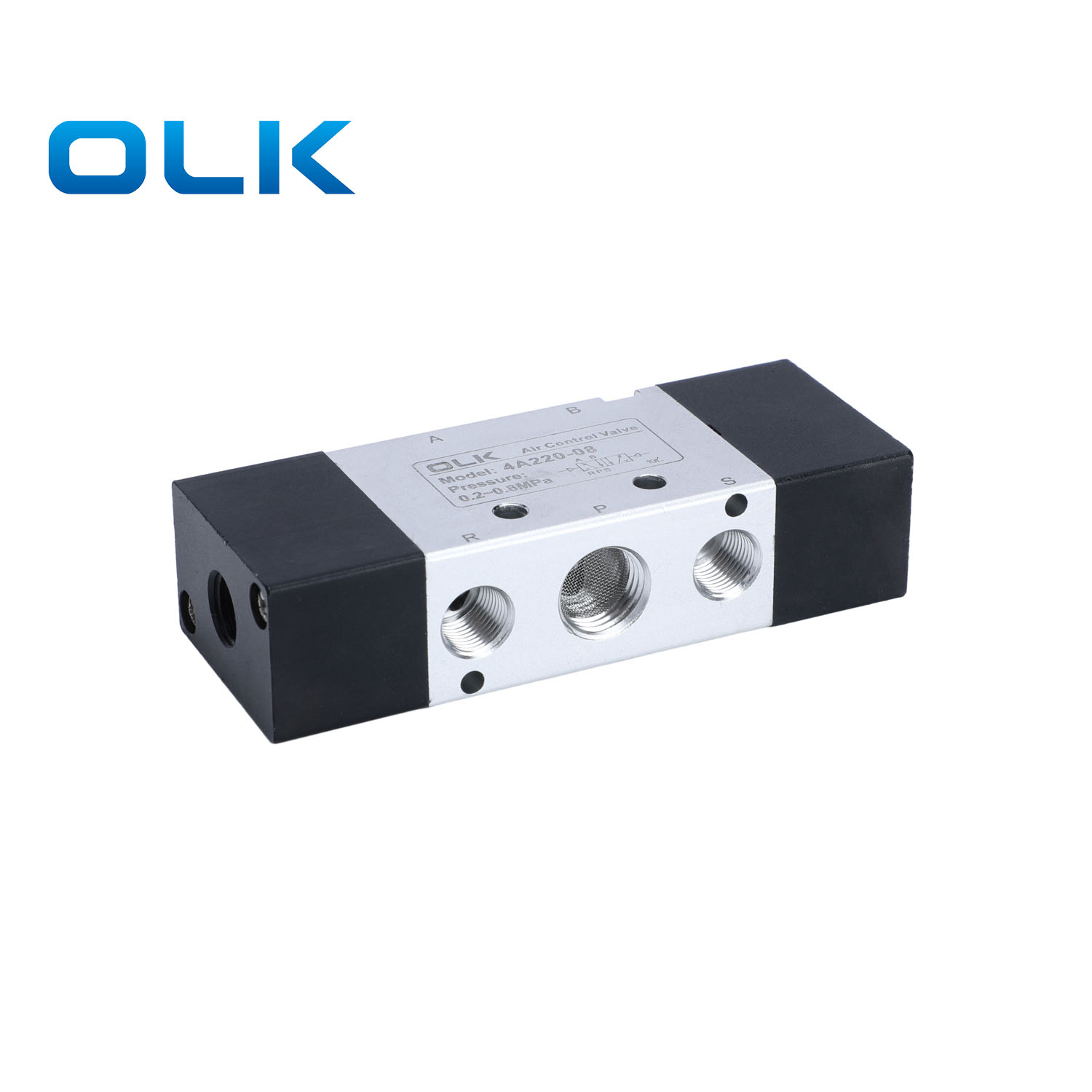

4A220-08 |
Inlet = Outlet = G1/4 Auspuff = Pt1/8 |
2 Position 5 Wege |
5 mal/Sekunde |
16,0 (0,89) |
|
4A230C-08 |
Inlet = Outlet = G1/4 Auspuff = Pt1/8 |
Drei Positionen fünf Wege |
3 mal/Sekunde |
12,0 (0,67) |
|
4A230E-08 |
Inlet = Outlet = G1/4 Auspuff = Pt1/8 |
Drei Positionen fünf Wege |
3 mal/Sekunde |
12,0 (0,67) |
|
4A230p-08 |
Inlet = Outlet = G1/4 Auspuff = Pt1/8 |
Drei Positionen fünf Wege |
3 mal/Sekunde |
12,0 (0,67) |
|
4A310-08 |
G1/4 |
2 Position 5 Wege |
4 mal/Sekunde |
25.0 (1,40) |
|
4A320-08 |
G1/4 |
2 Position 5 Wege |
4 mal/Sekunde |
25.0 (1,40) |
|
4A330C-08 |
G1/4 |
Drei Positionen fünf Wege |
3 mal/Sekunde |
18.0 (1,00) |
|
4a330e-08 |
G1/4 |
Drei Positionen fünf Wege |
3 mal/Sekunde |
18.0 (1,00) |
|
4A330p-08 |
G1/4 |
Drei Positionen fünf Wege |
3 mal/Sekunde |
18.0 (1,00) |
|
4A310-10 |
Inlet = Outlet = G3/8 Auspuff = Pt1/4 |
2 Position 5 Wege |
4 mal/Sekunde |
30.0 (1,67) |
|
4A320-10 |
Inlet = Outlet = G3/8 Auspuff = Pt1/4 |
2 Position 5 Wege |
4 mal/Sekunde |
30.0 (1,67) |
|
4A330C-10 |
Inlet = Outlet = G3/8 Auspuff = Pt1/4 |
Drei Positionen fünf Wege |
3 mal/Sekunde |
18.0 (1,00) |
|
4a330e-10 |
Inlet = Outlet = G3/8 Auspuff = Pt1/4 |
Drei Positionen fünf Wege |
3 mal/Sekunde |
18.0 (1,00) |
|
4A330p-10 |
Inlet = Outlet = G3/8 Auspuff = Pt1/4 |
Drei Positionen fünf Wege |
3 mal/Sekunde |
18.0 (1,00) |
|
4A410-15 |
G1/2 |
2 Position 5 Wege |
3 mal/Sekunde |
50.0 (2.79) |
|
4A420-15 |
G1/2 |
2 Position 5 Wege |
3 mal/Sekunde |
50.0 (2.79) |
|
4A430C-15 |
G1/2 |
Drei Positionen fünf Wege |
3 mal/Sekunde |
30.0 (1,67) |
|
4A430e-15 |
G1/2 |
Drei Positionen fünf Wege |
3 mal/Sekunde |
30.0 (1,67) |
|
4A430p-15 |
G1/2 |
Drei Positionen fünf Wege |
3 mal/Sekunde |
30.0 (1,67) |
