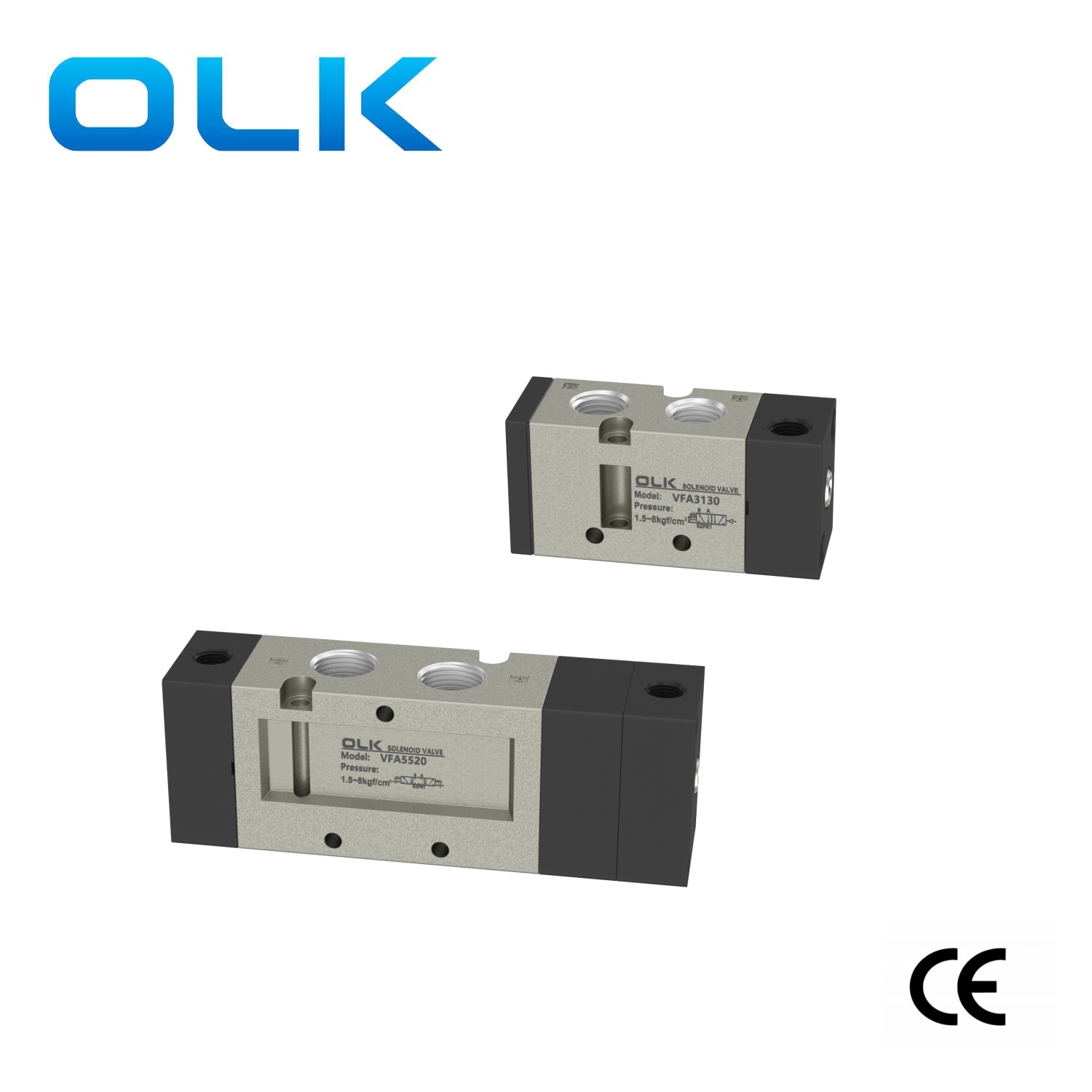

Die Pneumatic Control Reversing Ventile der VFA-Serie OULEKAI (OLK) bietet drei Flugpfadoptionen: Zwei-Wege-Drei-Port, Zwei-Wege-Fünf-Port und Drei-Wege-Fünf-Port. Der Ventilkern schaltet sich durch den pneumatischen Druck, um die Luftstromrichtung zu ändern. Dieser pneumatische Druck wird als Pilotdruck oder Kontrolldruck bezeichnet, der nach außen bereitgestellt wird. Die Grenzflächenfäden des VFA-Luftsteuerventilkörpers sind burrfrei und der Innenraum des Ventilkörpers ist glatt. Es verwendet einen 40-Mikron-Filterbildschirm zur effizienten Verunreinigungsfiltration, wodurch die Lebensdauer des Dichtungsrings verlängert wird.
Das VFA -pneumatische Kontrollventil wird in verschiedenen Industriesektoren wie Petrochemikalien, Stromerzeugung, Pharmazeutika usw. häufig verwendet, um die Richtung und den Fluss von Gas zu kontrollieren. Darüber hinaus kann es auch in industriellen Automatisierungssystemen für Aufgaben wie Flüssigpipeline -Steuerung, Gaspipeline -Steuerung und automatisierte Produktionsliniensteuerung verwendet werden.
SYMBOL:
Bestellcode
VF3
130
4
G
B
02
SERIE
Spule & Position
STROMSPANNUNG
Zeilenart
HANDBUCH
Portgröße
130: 5/2 -Wege einmacht Ventil
3: 110 VAC
G: Zeilenart
02: Pt1/4
230: 5/2 Wege Doppelmagnetventil
4: 220 VAC
D: von
330: 5/2 Wege Doppelmagnetventil geschlossenes Zentrum
5: 24VDC
DZ: DIN mit Licht
430: 230: 5/2 Wege Doppelmagnetventil Auspuffzentrum
6: 12VDC
530: 230: 5/2 -Wege Doppelmagnetventil Druckzentrum
|
Arbeitsmedium |
Luft (durch einen Filter über 40 μm gefiltert) |
|
Aktion |
externe Luftkontrolle |
|
Schmierung |
unnötig |
|
Arbeitsdruckbereich MPA (PSI) |
0,15 ~ 0,9 |
|
Modell |
Portdurchmesser |
Anzahl der Positionen |
Effektive Querschnittsfläche mm² (CV-Wert) |
|
VFA3130-02 |
Inlet = Outlet = Pt1/4 Auspuff = Pt1/8 |
2 Position 5 Wege |
18 (1) |
|
VFA3230-02 |
Inlet = Outlet = Pt1/4 Auspuff = Pt1/8 |
2 Position 5 Wege |
18 (1) |
|
VFA3330-02 |
Inlet = Outlet = Pt1/4 Auspuff = Pt1/8 |
Drei Positionen fünf Wege |
18 (1) |
|
VFA3430-02 |
Inlet = Outlet = Pt1/4 Auspuff = Pt1/8 |
Drei Positionen fünf Wege |
18 (1) |
|
VFA3530-02 |
Inlet = Outlet = Pt1/4 Auspuff = Pt1/8 |
Drei Positionen fünf Wege |
18 (1) |
|
VFA5120-03 |
Pt3/8 |
2 Position 5 Wege |
45 (2,5) |
|
VFA5220-03 |
Pt3/8 |
2 Position 5 Wege |
45 (2,5) |
|
VFA5320-03 |
Pt3/8 |
Drei Positionen fünf Wege |
45 (2,5) |
|
VFA5420-03 |
Pt3/8 |
Drei Positionen fünf Wege |
45 (2,5) |
|
VFA5520-03 |
Pt3/8 |
Drei Positionen fünf Wege |
45 (2,5) |
