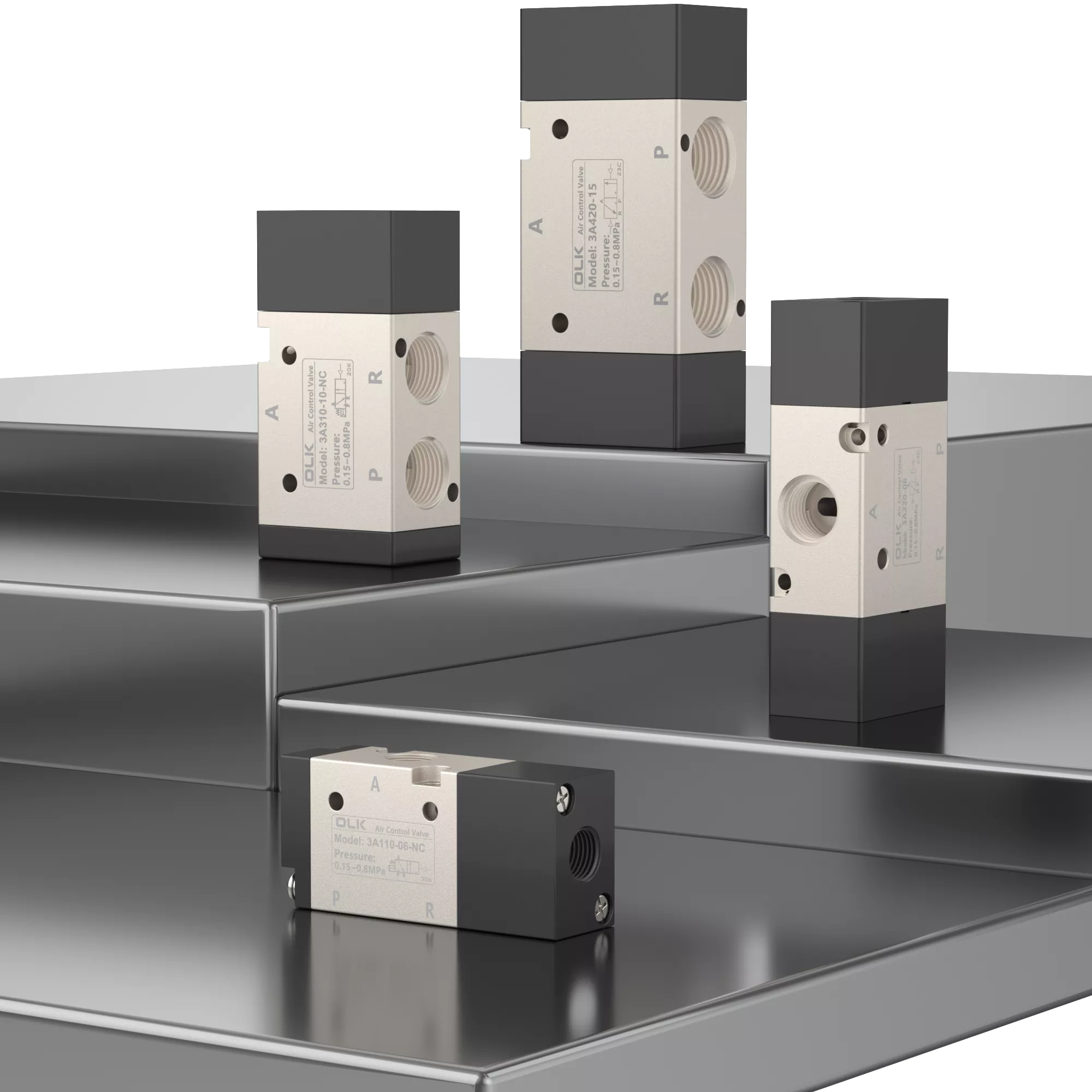

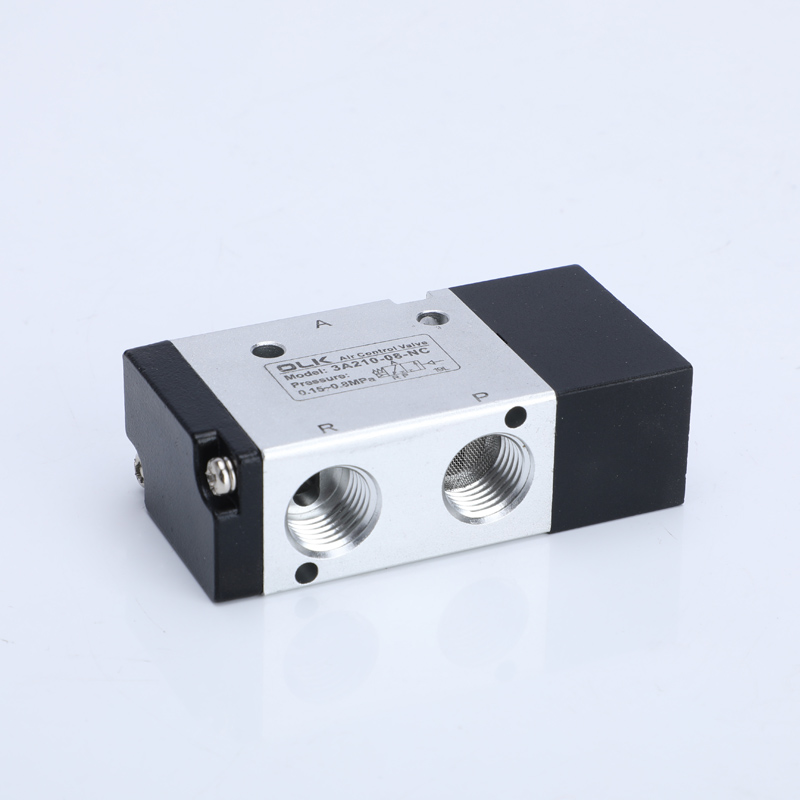

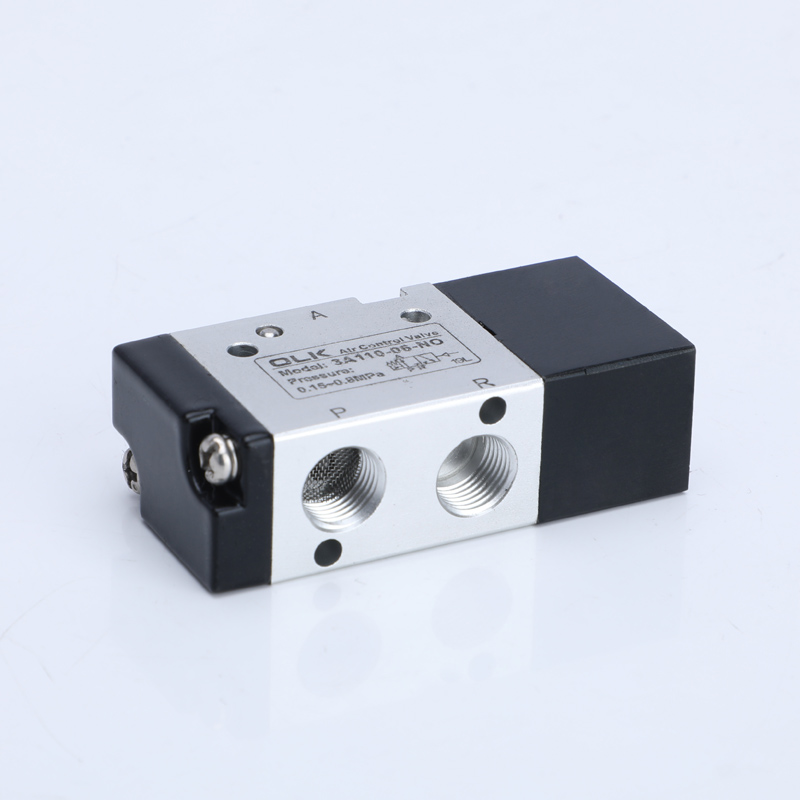

Das 3-Wege-Luftregelventil der Serie 3A für pneumatische Steuerflüssigkeiten ist ein Flüssigkeitswegeventil, das für Luft als Arbeitsmedium geeignet ist.
Das Produkt verfügt über einen niedrigen Startluftdruck, eine Einkopf-Steuerung mit Federrückstellung und eine Doppelkopf-Steuerung mit Positionsspeicherfunktion.
Das Innenloch wird mit einer speziellen Technologie bearbeitet, was zu einem geringen Reibungswiderstand, keiner Notwendigkeit einer Ölschmierung, einem stabilen Lebenszyklus und einer langen Lebensdauer führt.
Die Struktur ist leicht und einfach zu installieren.
Der Hersteller von Ouleikai (OLK) bietet maßgeschneiderte Ventilkörperdienstleistungen an, die unterschiedliche Oberflächenbehandlungen des Ventils ermöglichen.
Die 3-Wege-Luftregelventile und Durchflussregelventile der Serie 3A werden häufig in Verpackungsautomatisierungsgeräten, Robotersteuerungen, Druckluftsystemen und anderen Bereichen eingesetzt.
SYMBOL:
Bestellcode
3A
3
10
08
NEIN
MODELL
CODE
VENTILTYP
ANSCHLUSSGRÖSSE
SCHAUSPIELART
3A: 3-Wege-Ventil mit 2 Positionen
1:100 Serie
10: einfachwirkend
06:G1/8
NEIN: Normalerweise geöffnet
2:200-Serie
20:doppelt wirkend
08:G1/4
NC: Normalerweise nah dran
3:300-Serie
10:G3/8

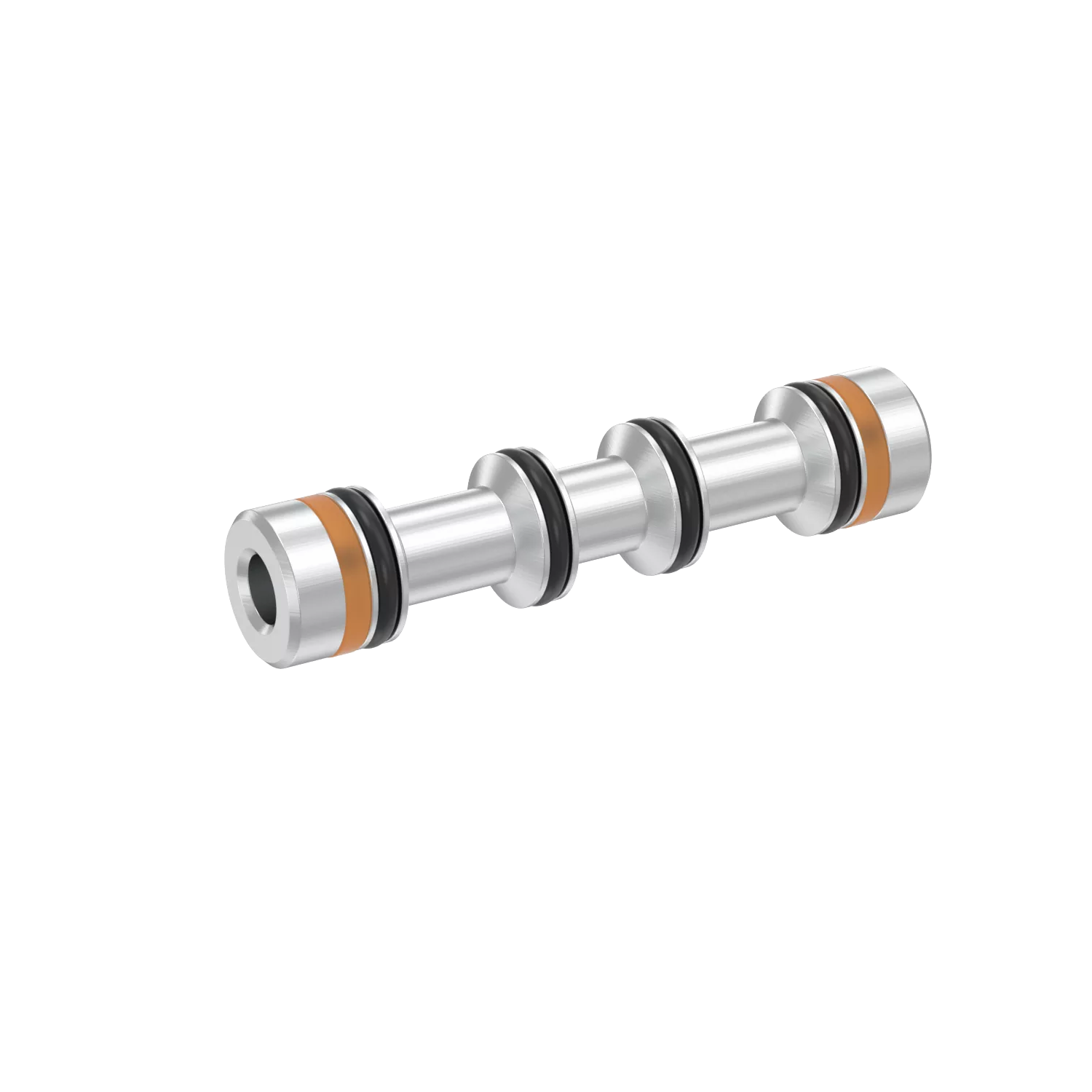

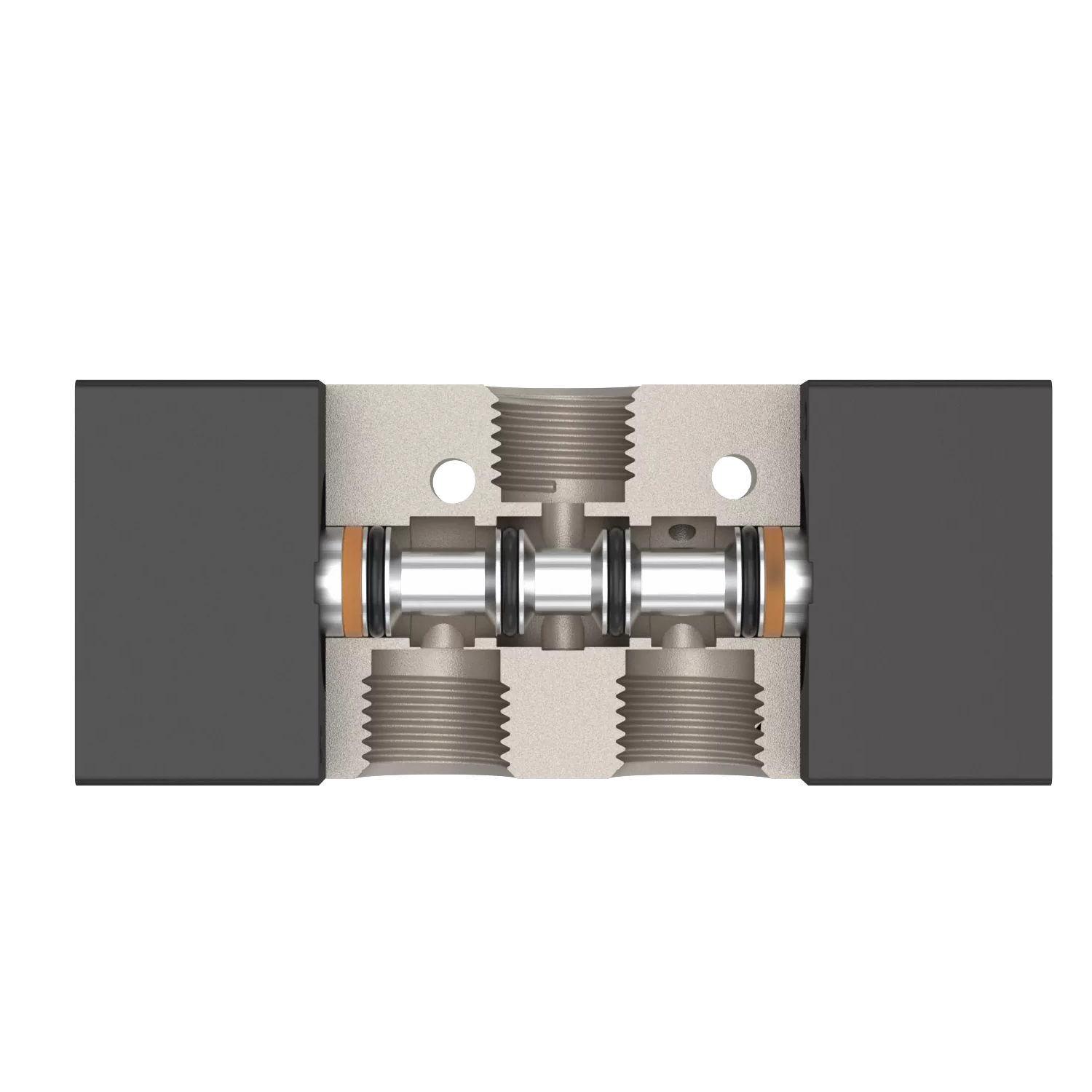

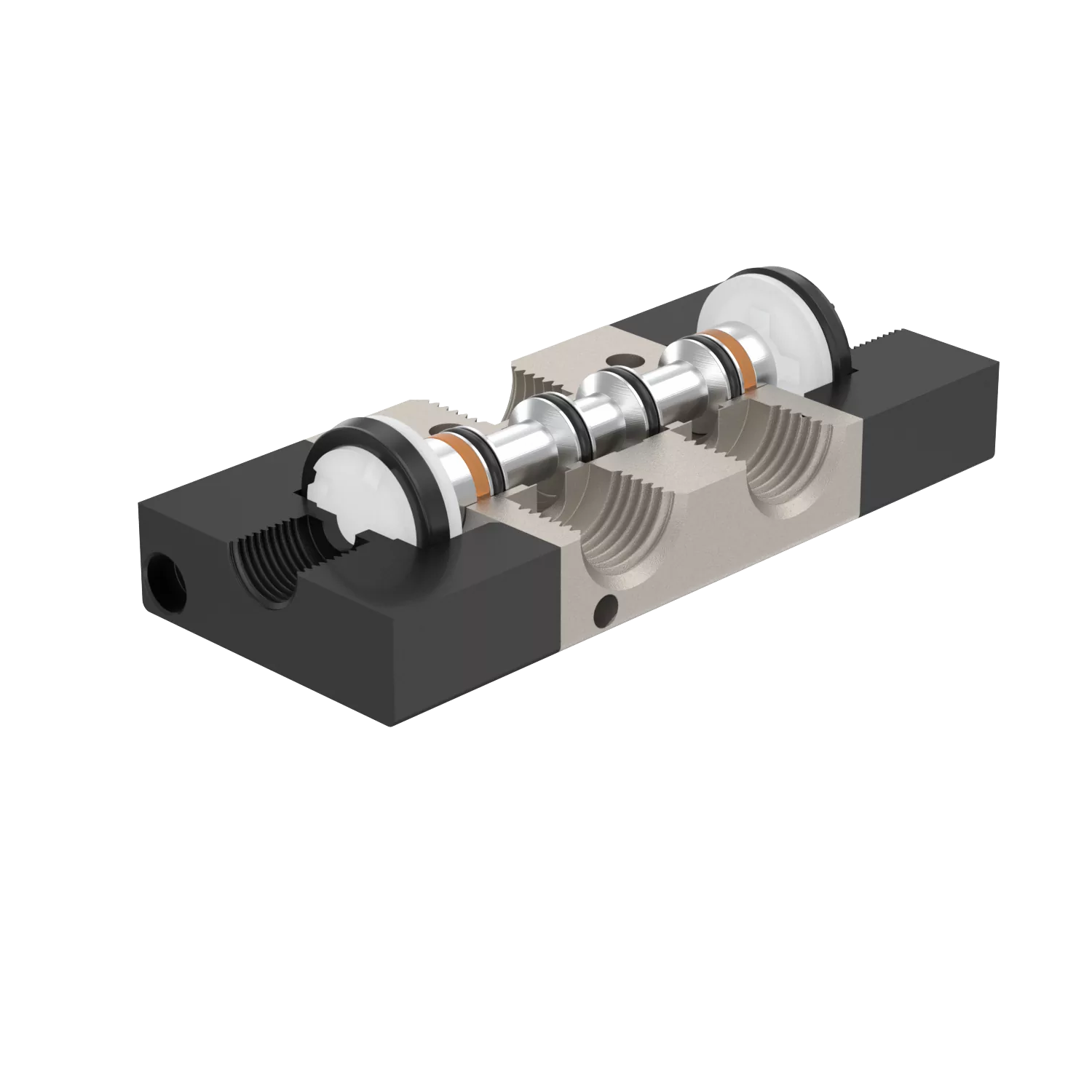

1. Kolbenartige Struktur mit hervorragender Abdichtung und Reaktionsleistung.
2. Doppelkopf-Pneumatiksteuerung mit Memory-Funktion.
3. Mit speziellen Techniken bearbeitete Innenlöcher, was zu einem geringen Reibungswiderstand, einem niedrigen Anlaufdruck und einer längeren Lebensdauer führt.
4. Erfordert keine Ölschmierung.
5. Einfache Installation mit mehreren Montagepositionen.
6. Kann in die Grundplattenventilbaugruppe integriert werden, wodurch Installationsraum gespart wird.
|
Arbeitsmedium |
Luft (gefiltert durch einen Filter über 40μm) |
|
Aktion |
Außenluftregelung |
|
schmierend |
unnötig |
|
Arbeitsdruckbereich MPa(psi) |
0,15∼0,8(21~114) |
|
Garantierte Druckfestigkeit |
1,5 MPa (215 psi) |
|
Arbeitstemperatur °C |
-20∼70 |
|
Maximale Betriebsfrequenz |
IP65 (DIN40050) |
|
Körpermaterial |
Aluminiumlegierung |
|
Modell |
Anschlussdurchmesser |
Anzahl der Positionen |
Effektive Querschnittsfläche mm² (CV-Wert) |
|
3A110-M5 |
M5 |
Zwei Positionen, drei Wege |
5,5(0,3) |
|
3A120-M5 |
M5 |
Zwei Positionen, drei Wege |
5,5(0,3) |
|

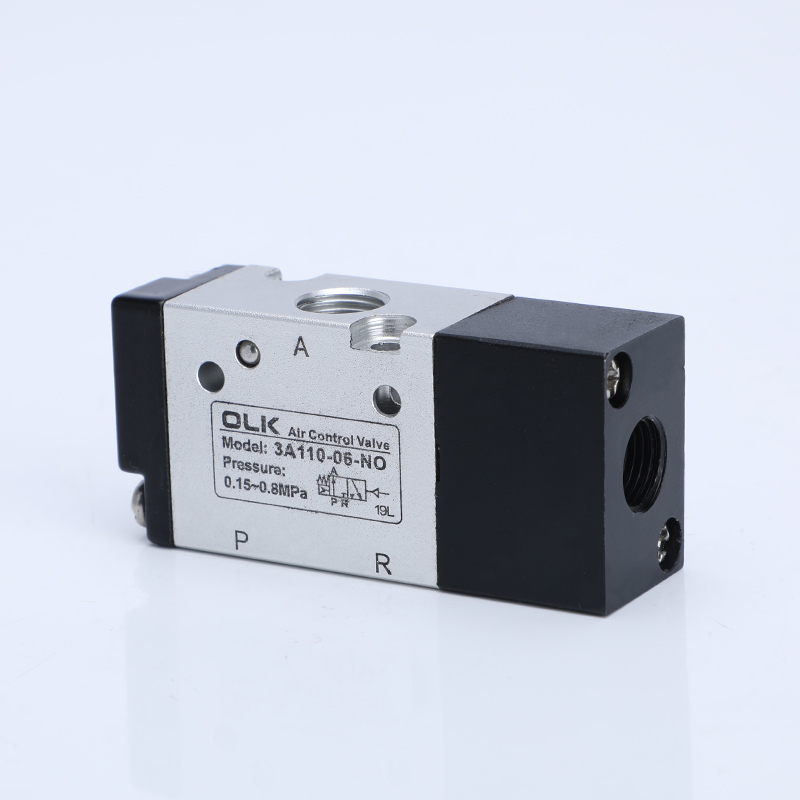

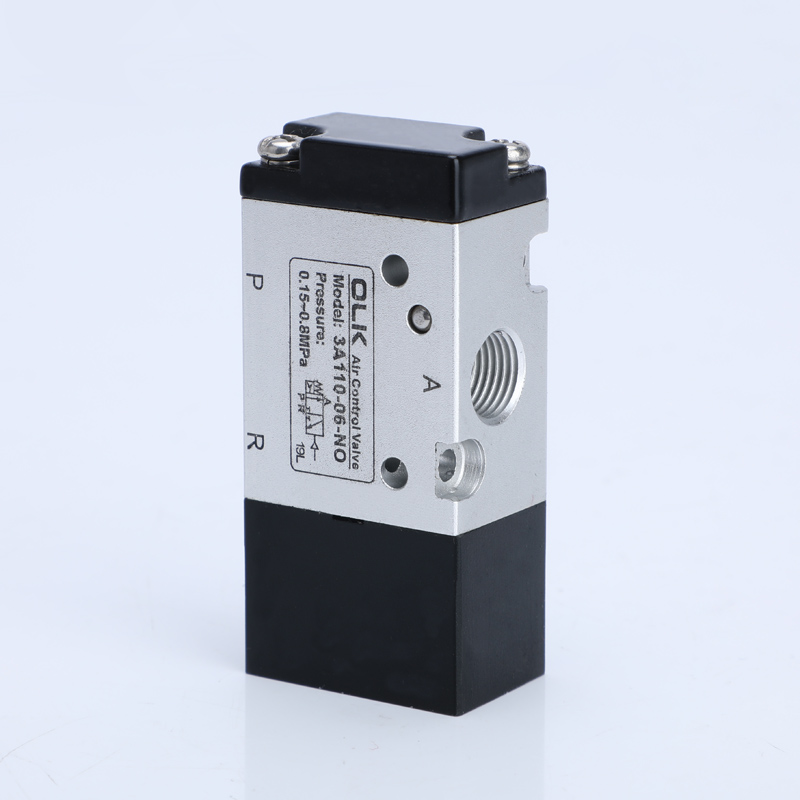

3A110-06 |
G1/8 |
Zwei Positionen, drei Wege |
3:300-Serie |
|

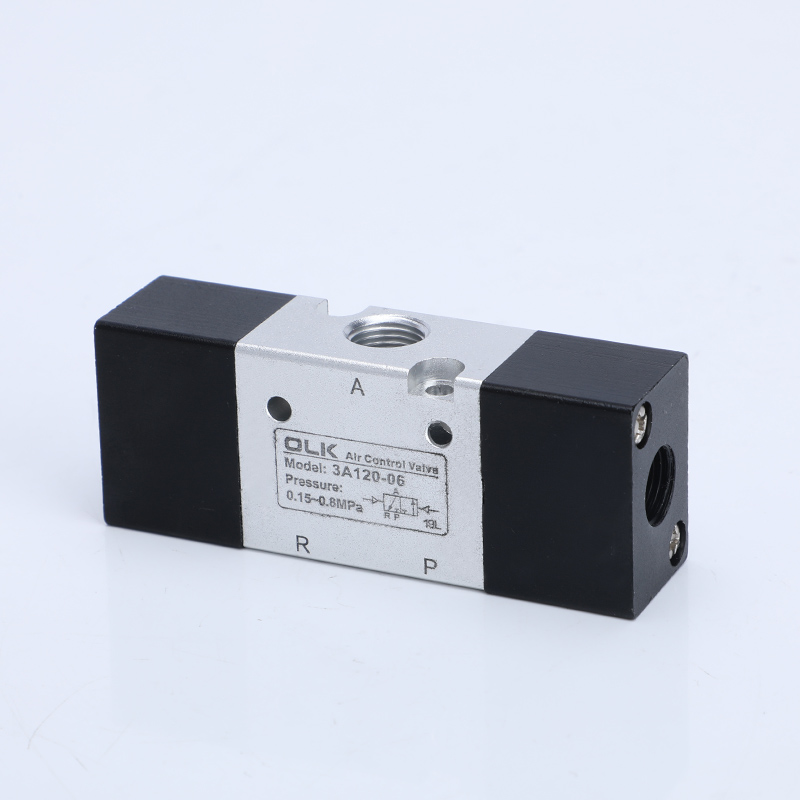

3A120-06 |
G1/8 |
Zwei Positionen, drei Wege |
3:300-Serie |
|

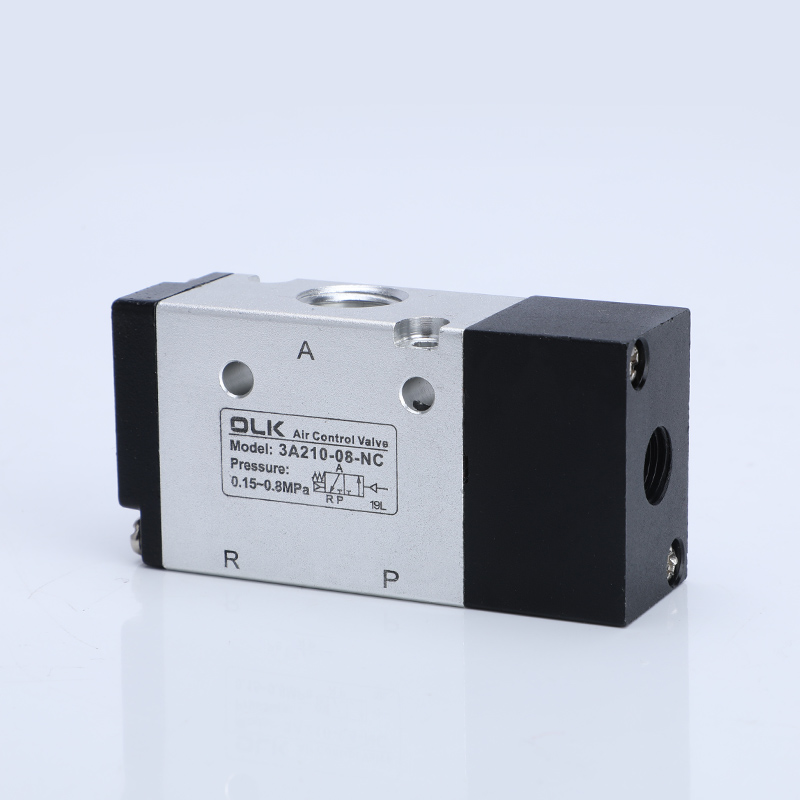

3A210-08 |
G1/8 |
Zwei Positionen, drei Wege |
14,0(0,7) |
|
3A220-06 |
G1/8 |
Zwei Positionen, drei Wege |
14,0(0,7) |
|
3A210-08 |
G1/4 |
Zwei Positionen, drei Wege |
16,0(0,89) |
|

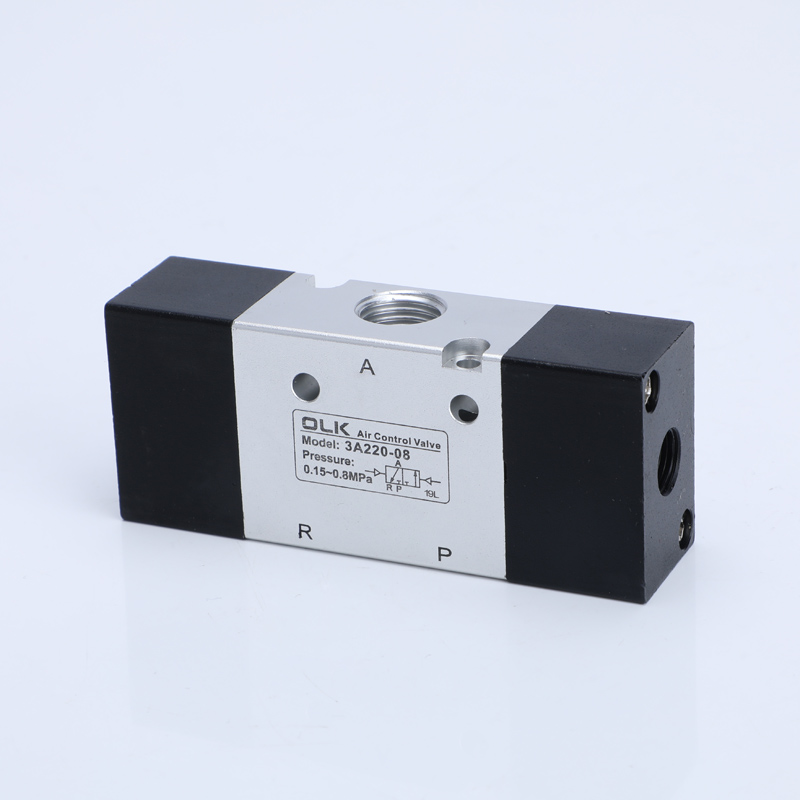

3A220-08 |
G1/4 |
Zwei Positionen, drei Wege |
16,0(0,89) |
|
3A310-08 |
G1/4 |
Zwei Positionen, drei Wege |
25,0(1,39) |
|
3A320-08 |
G1/4 |
Zwei Positionen, drei Wege |
25,0(1,39) |
|

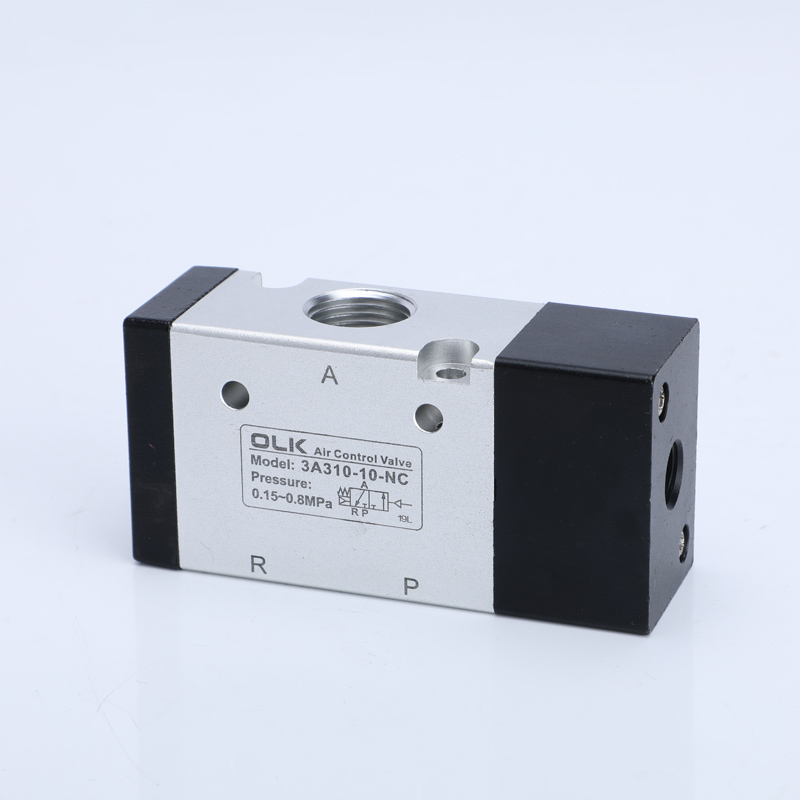

3A310-10 |
G3/8 |
Zwei Positionen, drei Wege |
30,0(1,67) |
|
3A320-10 |
G3/8 |
Zwei Positionen, drei Wege |
30,0(1,67) |
|

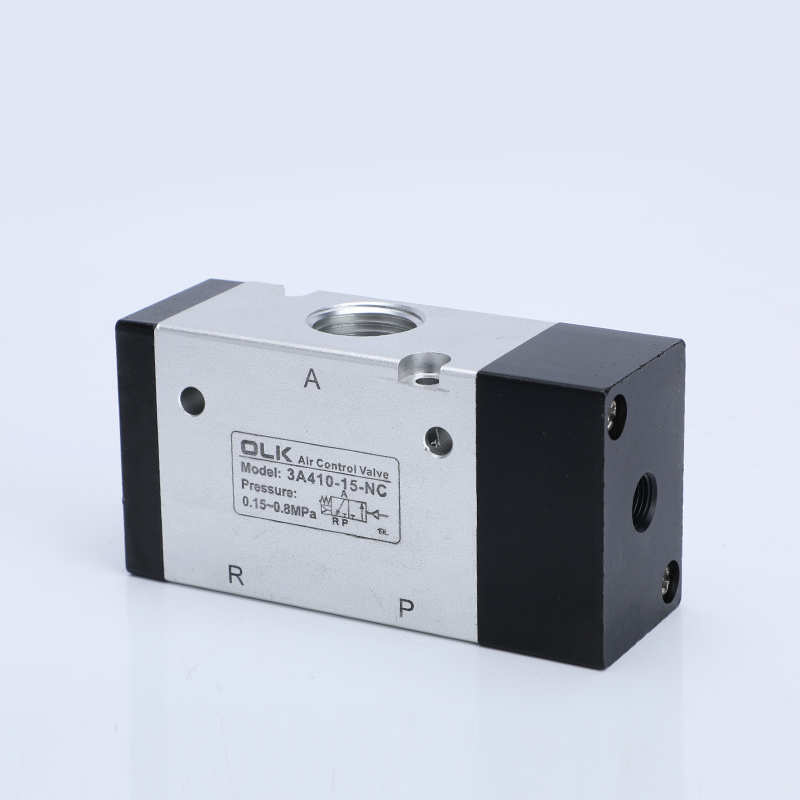

3A410-15 |
G1/2 |
Zwei Positionen, drei Wege |
50,0(2,79) |
|
3A420-15 |
G1/2 |
Zwei Positionen, drei Wege |
50,0(2,79) |
FAQs:
Kann die 3A-Serie vor Ort auf NO oder NC umgestellt werden?
Ein Selbstaustausch wird im Allgemeinen nicht empfohlen, da die strukturellen Unterschiede bei NO/NC sich auf Trimmung, Federausrichtung usw. beziehen.
Empfehlungen: Deaktivieren Sie bei der Bestellung die Auswahl „NO“ oder „NC“.
Wenn das Modell geändert werden muss, kann der Ventilkörper oder das gesamte Ventil ausgetauscht werden, um die Zuverlässigkeit zu gewährleisten
Bedeutet das Pneumatikventil NO/NC der Serie 3A dasselbe wie das Magnetventil NO/NC?
Konsistente Bedeutung: NO = normalerweise offen / NC = normalerweise geschlossen
Das pneumatische Steuerventil arbeitet jedoch durch ein Luftdrucksignal, und das Magnetventil arbeitet durch die Magnetkraft der Spule. Die beiden Prinzipien sind unterschiedlich.

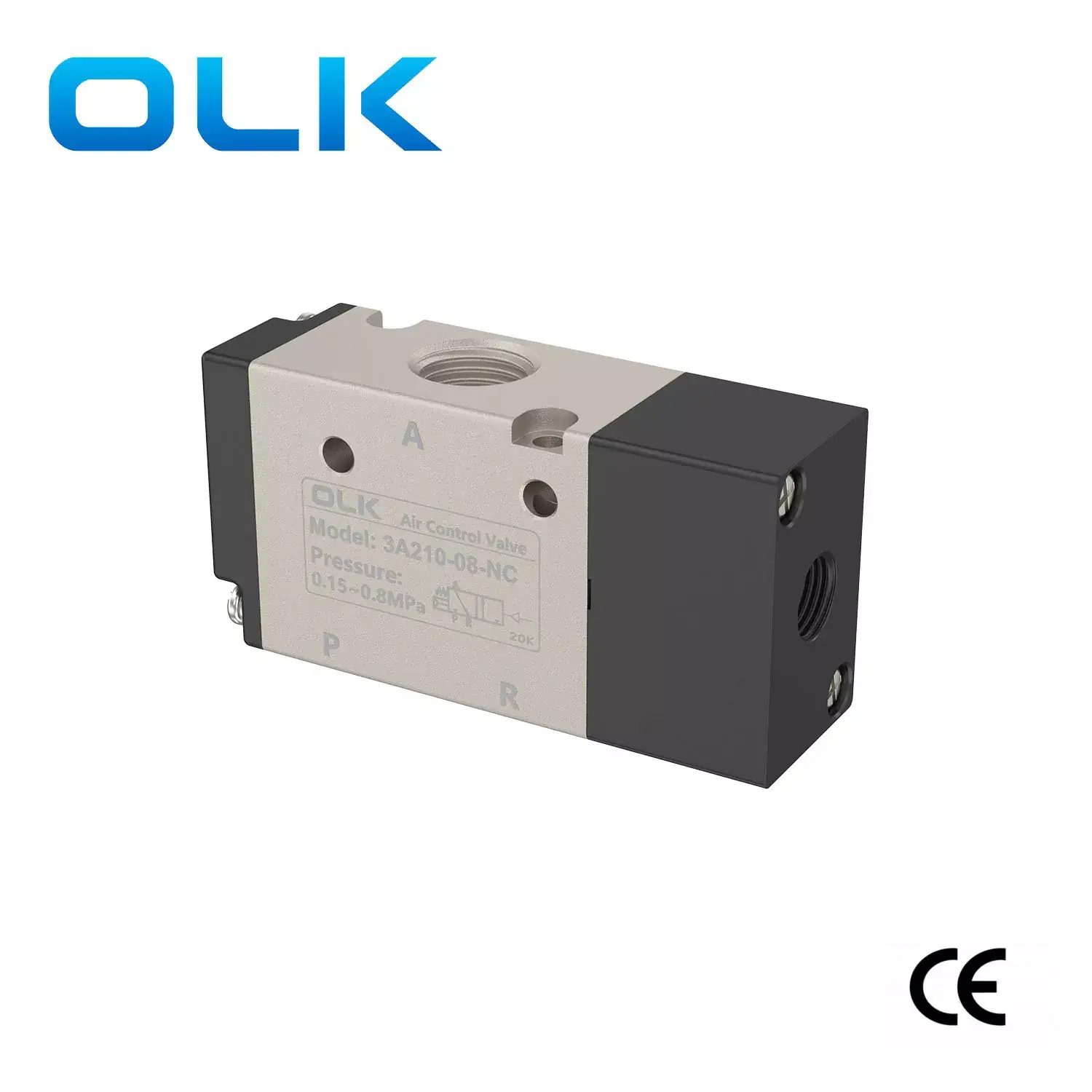

Unterstützt der NO/NC der Serie 3A die CE-Zertifizierung?
OLK Verfügbar in: CE-Zertifizierung (EMV+LVD).

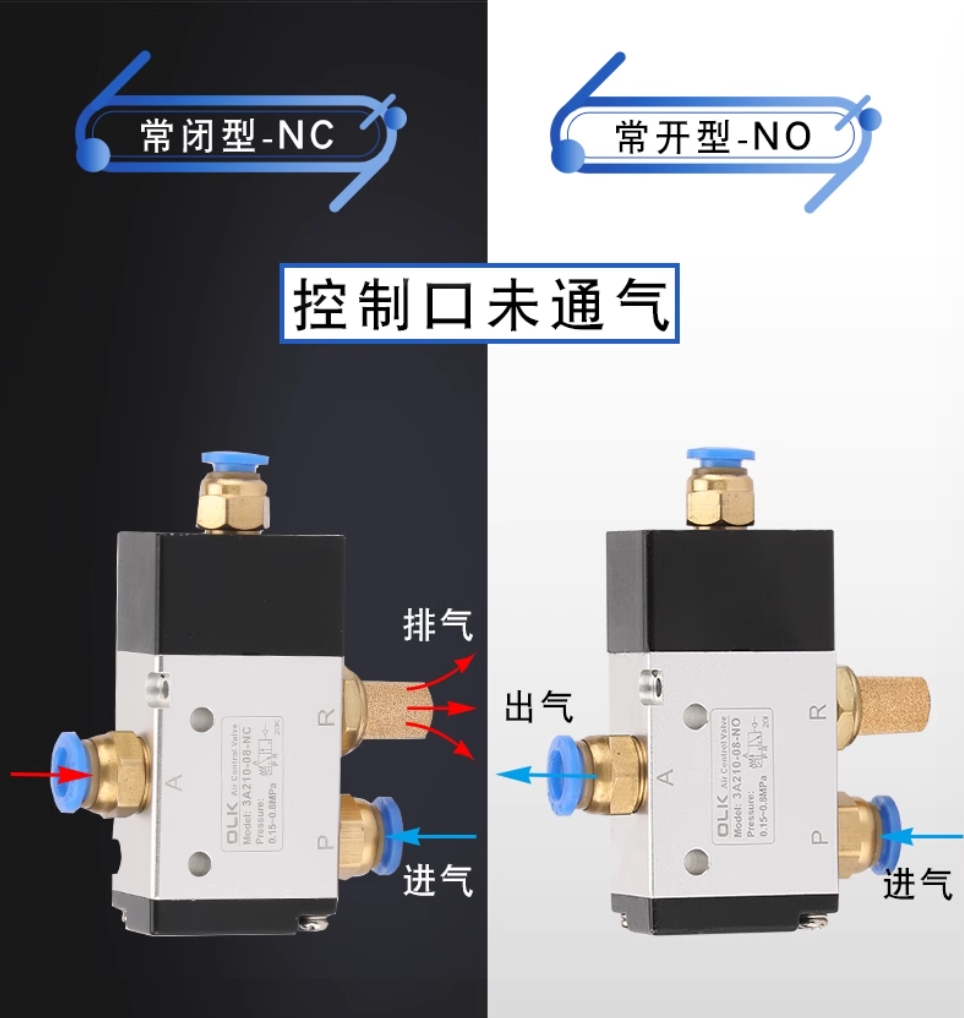

Was ist der Unterschied zwischen NO und NC der 3A-Serie?
NC (normalerweise geschlossen): Das Ventil ist geschlossen, wenn keine Luft vorhanden ist, und kann nur geöffnet werden, nachdem es durch Signal-/Luftdruck angetrieben wird.
NEIN (normalerweise offen): Das Ventil bleibt auf natürliche Weise geöffnet, wenn nicht geatmet wird, und schließt sich nach Erhalt des Signals.
