Luftsteuerungsverzögerungsventil richtungsübergreifend

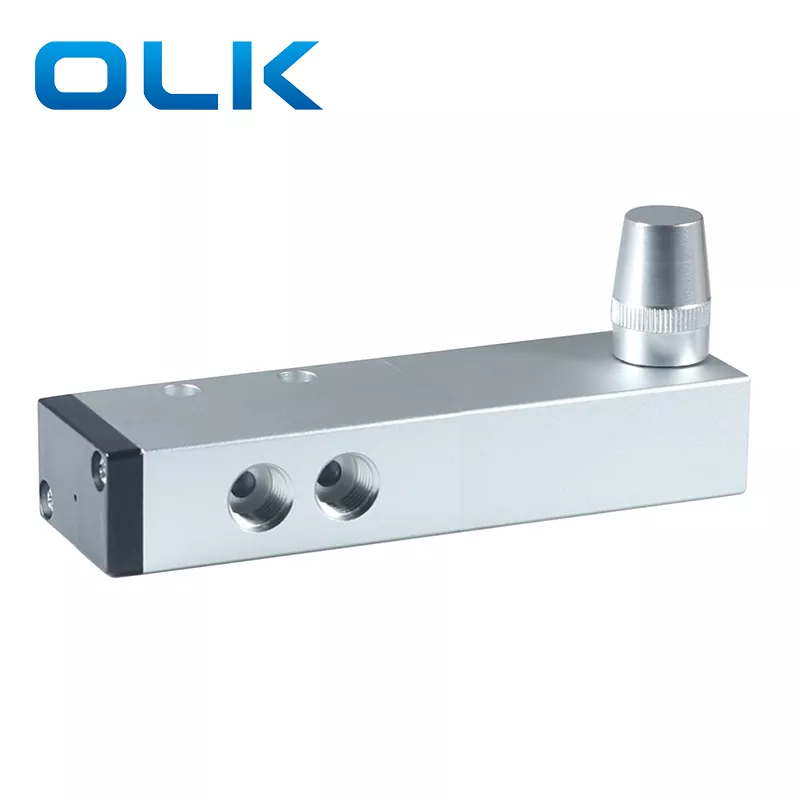

OLK XQ230650 Luftsteuerungsverzögerung Richtungsverkehrsventil

Das luftgesteuerte Zeitverzögerungsventil der OLK XQ-Serie ist das pneumatische Richtungsventil, das verwendet wird, um die Verzögerungszeit für einen Schalter von einer Richtung zur anderen zu steuern. Der Ventilkörper wird aus einer hochfestigen Aluminiumlegierung konstruiert, wodurch seine Stärke und Verschleißfähigkeit hinzugefügt wird. Abhängig vom Grad des Abbaus des abgestuften Nadelventils wird die Verzögerungszeit in einem Bereich zwischen 1 und 30 Sekunden festgelegt. Es wird in pneumatischen Systemen weit verbreitet verwendet, bei denen das zeitbasierte Umschalten eines Luftkreises benötigt wird.

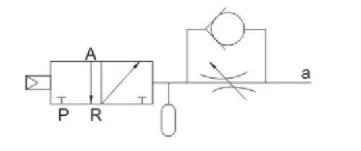

Zeitverzögerungsventilsymbol

Vorteile des Luftsteuerungsverzögerungsventils Richtungsverzögerungsventil

Verbesserte Systemautomatisierung: Durch die Zeitregelung bietet das luftgesteuerte Zeitverzögerungsventil eine Möglichkeit, den pneumatischen Schaltkreis zu wechseln. Es verbessert die Automatisierung von pneumatischen Schaltungen.

Einfache und zuverlässige Struktur: Die Notwendigkeit von zusätzlichen elektrischen Kontrollgeräten wird beseitigt, und daher werden auch die Ausfallschancen dieser Geräte beseitigt, was zu einer geringeren häufigen Wartung führt.

Einfache Installation: Wie bereits erwähnt, ist der Formfaktor kleine und generische Verbindungen, die es einfach machen, integriert zu werden, ohne komplexe Konfigurationen zu erfordern.

Stabile Leistung: Der Verzögerungsschalter führt die Funktion effizient und auch mit großer Genauigkeit aus. Es ist auch immun gegen Umwelteinflüsse.

Energiesparend und umweltfreundlich: Der Betrieb von Werkzeugen wie ein pneumatischer Spike-Antriebsantrieb benötigt keine zusätzliche Energieversorgung, was die Prozess energieeffizient macht und die grüne Herstellung einhält.

XQ 230650 Zeitverzögerungsventil Betriebsanweisungen

Vorinstallationsprüfung: Victoria King empfiehlt, dass man die Größe der Grenzfläche des Ventils und den Zustand des Pipeline-Systems sowie jegliche Anzeichen von Schäden am Ventilkörper überprüft.

Installationsschritte: Stellen Sie sicher, dass alles gut angeschlossen und versiegelt ist, wenn das Ventil mit anderen Komponenten des pneumatischen Systems verbunden ist.

Passen Sie die Verzögerungszeit an: Drehen Sie den Zeitverzögerungsknopf auf die erforderliche Zeitverzögerung des Instruments ein.

Luftversorgung und -betrieb: Stecken Sie die Luftversorgung in den Port an und überprüfen Sie den konfigurierten Verzögerungseffekt auf den Lautsprecher mit Signalfrequenz und testen Sie die Genauigkeit des Richtungsumschusses.

XQ230650 -Verzögerungs -Richtungsventil 3 -Wege -Parameter

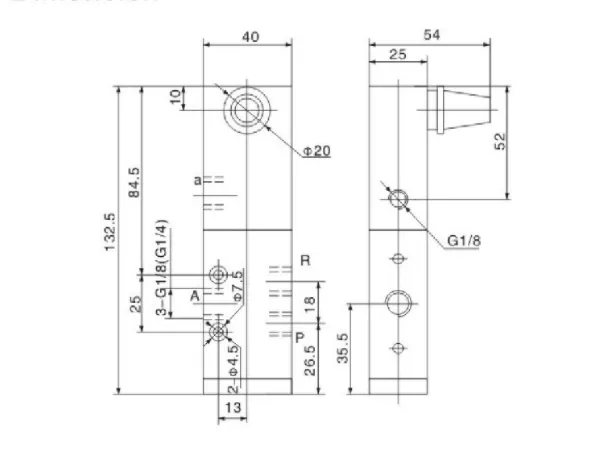

XQ230650 DimensionN
