Der Zylindermagnetschalter wird verwendet, um die Position des Luftzylinderstrichs zu erfassen, keine Maschinensteuerventile oder Schlaganfallschalter und ihre Montagehalterungen an beiden Enden des Hubs zu erfassen. Hohe Zuverlässigkeit, lange Lebensdauer, niedrige Kosten und Reaktionszeit für kurze Schalter, daher wurde sie weit verbreitet.
OLK schlägt vor, wenn Sie bei der Verwendung feststellen, dass der Zylindermagnetschalter nicht in der Nähe von Geräten mit starken Magnetfeldern installiert werden sollte. Wenn sich zwei mit magnetische Schalter ausgestattete pneumatische Zylinder parallel bewegen, um magnetische Störungen zu verhindern, sollte der Abstand größer als 40 mm sein. Es ist erforderlich, regelmäßig zu prüfen, ob die Position des Magnetschalters versetzt ist.
· Intelligente Erkennung
· Magnetische Stabilität, empfindliche Induktion
· Einfach zu installieren, kann an jeder Position entlang des Zylinderhubs installiert werden
|
Modell |
CS1-F |
CS1-In |
CS1-J |
CS1-S |
CS1-G |
D-A93 |
D-A73 |
D-Z73 |
D-A54 |
|
Anwendbare Zylindern |
SC/MAL/Ma |
SC/MAL/Ma |
SDA/TDA/TN |
Böse/mein |
SDA (Groove) |
SU (SMC) |
CQ2B (SMC) |
CXS (SMC) |
|
|
Installationsmethode |
Stangen/Ringriemen ausbreiten |
Stangen/Ringriemen ausbreiten |
Schiene |
Abgesagt |
Schiene |
Schiene |
Schiene |
Schiene |
Schiene |
|

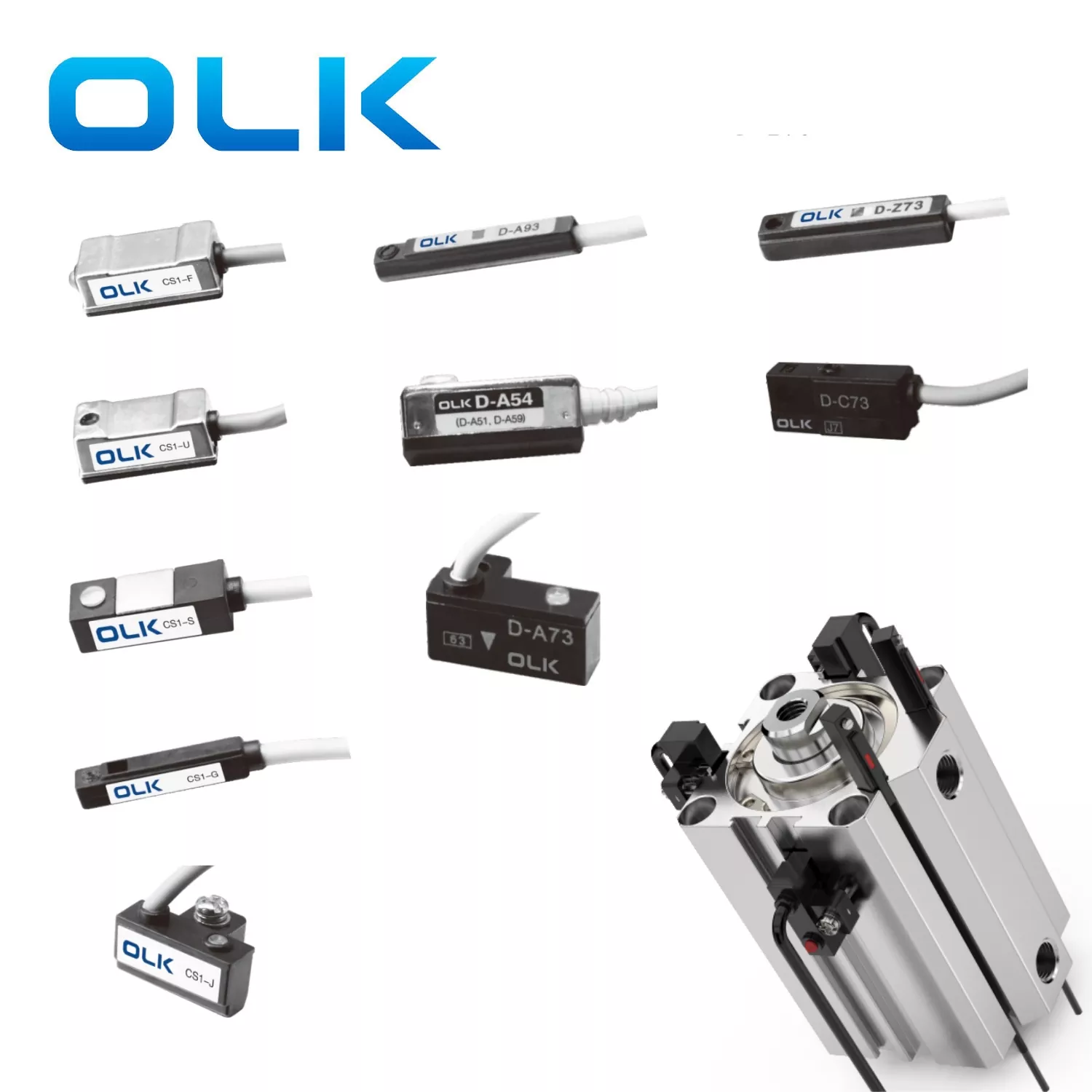

Foto |
|
|
|
|
|
|
|
|
|
|
Zylinderanwendungsdiagramm |
|
|
|
|
|
|
|
|
|
|
Umrissdiagramm |
|
|
|
|
|
|
|
|
|
|
Schaltertyp |
Spst normalerweise offen |
Spst normalerweise offen |
Spst normalerweise offen |
Spst normalerweise offen |
Spst normalerweise offen |
Spst normalerweise offen |
Spst normalerweise offen |
Spst normalerweise offen |
Spst normalerweise offen |
|
Erfassungsart |
Schilfschalter mit Kontakt |
Schilfschalter mit Kontakt |
Schilfschalter mit Kontakt |
Schilfschalter mit Kontakt |
Schilfschalter mit Kontakt |
Schilfschalter mit Kontakt |
Schilfschalter mit Kontakt |
Schilfschalter mit Kontakt |
Schilfschalter mit Kontakt |
|
Betriebsspannung |
5–240 V DC/AC |
5–240 V DC/AC |
5–240 V DC/AC |
5–240 V DC/AC |
5–240 V DC/AC |
5–240 V DC/AC |
5–240 V DC/AC |
5–240 V DC/AC |
5–240 V DC/AC |
|
Max -Schaltstrom |
100 mA (max) |
100 mA (max) |
100 mA (max) |
100 mA (max) |
100 mA (max) |
100 mA (max) |
100 mA (max) |
100 mA (max) |
100 mA (max) |
|
Maximale Kontaktkapazität |
10W (max) |
10W (max) |
10W (max) |
10W (max) |
10W (max) |
10W (max) |
10W (max) |
10W (max) |
10W (max) |
|
Interner Stromverbrauch |
Keiner |
Keiner |
Keiner |
Keiner |
Keiner |
Keiner |
Keiner |
Keiner |
Keiner |
|
Spannungsabfall |
Max 2,5 V @ 10 mA DC |
Max 2,5 V @ 100 mA DC |
Max 2,5 V @ 100 mA DC |
Max 2,5 V @ 10 mA DC |
Max 2,5 V @ 10 mA DC |
Max 2,5 V @ 40 mA DC |
Max 2,5 V @ 10 mA DC |
Max 2,5 V @ 40 mA DC |
Max 2,5 V @ 40 mA DC |
|
Leckstrom |
|
|
|
|
|
Max 10w |
|
Max 10w |
Max 10w |
|
Indikatorlicht |
Rote LED |
Rote LED |
Rote LED |
Rote LED |
Rote LED |
Rote LED |
Rote LED |
Rote LED |
Rote LED |
|
Kabel |
2,8 φ, 2C, grauöl-resistente PVC |
2,8 φ, 2C, grauöl-resistente PVC |
2,8 φ, 2C, grauöl-resistente PVC |
2,8 φ, 2C, grauöl-resistente PVC |
2,8 φ, 2C, grauöl-resistente PVC |
2,8 φ, 2C, grauöl-resistente PVC |
2,8 φ, 2C, grauöl-resistente PVC |
2,8 φ, 2C, grauöl-resistente PVC |
2,8 φ, 2C, grauöl-resistente PVC |
|
Empfindlichkeit |
|
|
|
|
60 Gauss |
60 Gauss |
60 Gauss |
60 Gauss |
60 Gauss |
|
MAX -Schaltfrequenz |
200Hz |
200Hz |
200Hz |
200Hz |
- - |
– |
- - |
– |
- - |
|
Betriebstemperatur |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Stoßwiderstand |
30g |
30g |
30g |
30g |
30g |
30g |
30g |
30g |
30g |
|
Vibrationswiderstand |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Schutznote |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Schutzkreis |
Keiner |
Keiner |
Keiner |
Keiner |
Keiner |
Keiner |
Keiner |
Keiner |
Keiner |
|
Modell |
Su-10 |
Su-12 |
Su-15 |
SU-16 |
SU-18 |
Tcs1-f |
|
Anwendbare Zylindern |
SU32 |
SU32/40/50 |
Es ist |
SU80/100/12 |
|
Klammer |
|
Installationsmethode |
Schiene |
Schiene |
Schiene |
Schiene |
Schiene |
Schrauben |
|
Einheit |
PCs |
PCs |
PCs |
PCs |
PCs |
PCs |
|
Modell |
MA-16 |
MA-20 |
MA-25 |
MA-32 |
MA-40 |
Mal-16 |
Mal-20 |
Mal-25 |
Mal-32 |
Mal-40 |
|
Einheit |
PCs |
PCs |
PCs |
PCs |
PCs |
PCs |
PCs |
PCs |
PCs |
PCs |
1: sicher mit Edelstahl -Reißverschlussbindungen
2: auf der Pull -Stange befestigt
3: Installieren Sie direkt über den Installationssteckplatz
4: Schieneninstallation
Vorsichtsmaßnahmen für magnetische Schalter
· 2-Draht-Schalter kurzfristig.
2-Wire-Magnetschalter haben einen sehr geringen Widerstand. Wenn Sie sie direkt an die Stromversorgung anschließen, können Sie einen Kurzschluss verursachen und den Schalter verbrennen.
· Überprüfen Sie die Verkabelungspolarität.
2-Wire-Schalter müssen mit der richtigen Polarität verbunden sein. Umgekehrte Verkabelung kann dazu führen, dass das Signallicht nicht eingeschaltet wird.
3-Wire-Schalter müssen ebenfalls korrekt verkabelt werden oder sie können beschädigt werden.
· Schließen Sie sich nicht direkt mit großen induktiven Lasten an.
Große Ladungen wie Motoren oder große Magnetventile können einen Anstiegsstrom verursachen und den Schalter zerstören. Stellen Sie sicher, dass Spannung und Strom stabil und sauber sind.
· Vermeiden Sie starke Magnetfelder und Metallchips.
Diese können die Empfindlichkeit verringern und falsche Signale oder Fehler verursachen. Verwenden Sie für starke magnetische Umgebungen spezielle magnetische Schalter, die für diese Verwendung ausgelegt sind.
· Verwenden Sie nicht in rauen Umgebungen.
Der Sensorkopf besteht aus Harz. Vermeiden Sie Wasser, Chemikalien oder Meerwasser, die dazu führen können, dass es knackt oder anschwillt.
· Mit Sorgfalt.
Magnetische Schalter sind zerbrechlich. Vermeiden Sie Auswirkungen, Ziehen oder das raue Umgang während der Lagerung, des Transports und der Installation.
· Leckstrom in 2-Draht-elektronischen Schalter.
Diese Schalter haben einen kleinen Leckstrom. Stellen Sie sicher, dass der Startstrom der Last höher ist als der Leckstrom, um falsche Signale zu vermeiden. 3-Wire-Schalter haben eine geringere Leckage oder verwenden mechanische Schalter ohne Leckage.
· Bei anderen besonderen Bedingungen vor dem Gebrauch wenden Sie sich vor dem Gebrauch.
Wenden Sie sich an das OLK -Team, um Schäden oder Verluste durch unsachgemäße Verwendung zu vermeiden.
Wie wird ein Magnetschalter verwendet?
Magnetische Schalter können in Verbindung mit SPS, Relais und anderen Controllern verwendet werden, um Signale zu übertragen.
Was sind die Vorsichtsmaßnahmen für magnetische Schalter?
Führen Sie die Stromversorgung bei Verwendung magnetischer Schalter nicht direkt ab.
Was ist ein nichtkontakter Magnetschalter?
Ein nichtkontakter Magnetschalter funktioniert anders als ein Kontakttyp. Es verwendet elektronische Komponenten, um Magnete anstelle von mechanischen Teilen wie Schilfschaltern zu erfassen. Deshalb wird es auch als Festkörper- oder elektronischer Magnetschalter bezeichnet. Es hat einen besseren Widerstand gegen Schock und Vibration, und seine Lebensdauer ist nahezu dauerhaft.
|
Vergleich von zwei Positionsnachweismethoden für Zylinder |
||
|
Erkennungsweg |
|
Merkmal |
|

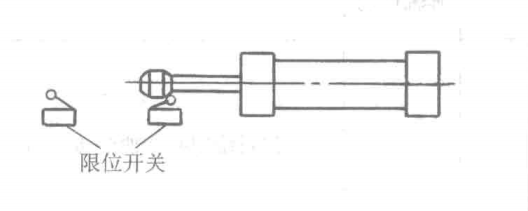

Limitschalter: Limitschalter werden mit Kollisionsblöcken vor der Kolbenstange installiert. Im Einschränkungsschaltertyp werden Kollisionsblöcke auf der Kolbenstange installiert, und die Begrenzungsschalter (z. B. Fahrverwalter und mechanische Steuerungsventile) werden an beiden Enden der Bewegungsstange der Kolbenstange installiert, um den Bewegungshub des Kolbens zu erkennen. Es ist ein Kontaktschalter. |
|
1) Die Arbeitsbelastung von Design, Installation, Debuggen und Wartung ist groß. 2) Der Installationsraum ist groß 3) Die Kosten sind hoch. 4) Bei unsachgemäßer Verwendung ist die Lebensdauer kurz. 5) Nicht durch Magnetfelder beeinflusst |
|

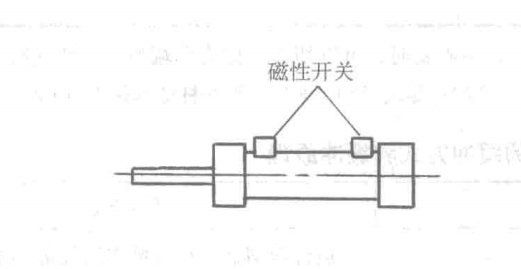

Magnetschalter: Magnetschaltertyp ist die Installation von zwei magnetischen Schalter direkt an verschiedenen Positionen am Zylinderkörper, um den Bewegungshub des Luftzylinders zu erfassen. Es ist ein nichtkontakter Schalter. |
|
1) Sparendesign- und Installationszeit, einfach zu debuggen, leicht zu debuggen 2) Kleiner Installationsraum 3) Die Kosten werden stark gesenkt, mit weniger Anhängen. 4) Es hat eine hohe Zuverlässigkeit, eine lange Lebensdauer und eine gute Wiederholbarkeit von Aktionspositionen. Es gibt kein Problem der schädigenden mechanischen Aufprallschäden und verfügt über starke Staub-, Wasser- und Ölfestigkeitsfähigkeiten. 5) Es ist leicht, eine elektrische pneumatische Gelenksteuerung zu erreichen 6) Anti -Magnetmessungen sollten in starken Magnetfeldern ergriffen werden |
