TCTC-M-Halterung

Model:TC32

Als professionelle TC/TC-M-Halterung können Sie sicher sein, TC/TC-M-Halterung von unserer Fabrik zu kaufen, und Olk bietet Ihnen den besten After-Sale-Service und die zeitnahe Lieferung an. Die OLK-Standardinstallationshalterung für die Middle Swing TC/TC-M-Halterung besteht aus hochfestem Eisen-Injektionsformel. Die TC/TC-M-Halterung ist normalerweise in der mittleren Position des pneumatischen Zylinders installiert, und die TC-Montageklasse kann an einer beliebigen Position fixiert werden. Der Luftzylinder kann um die Mittelohrachse schwingen, die für lange Bohrungszylinder geeignet ist. Das Installationshalterungsdesign für TC und TC-M ist strukturell stabil und sorgt dafür, dass der Luftzylinder während der Hochgeschwindigkeits-Hubkolbenbewegung nicht schüttelt.

Anfrage absenden

Produktbeschreibung

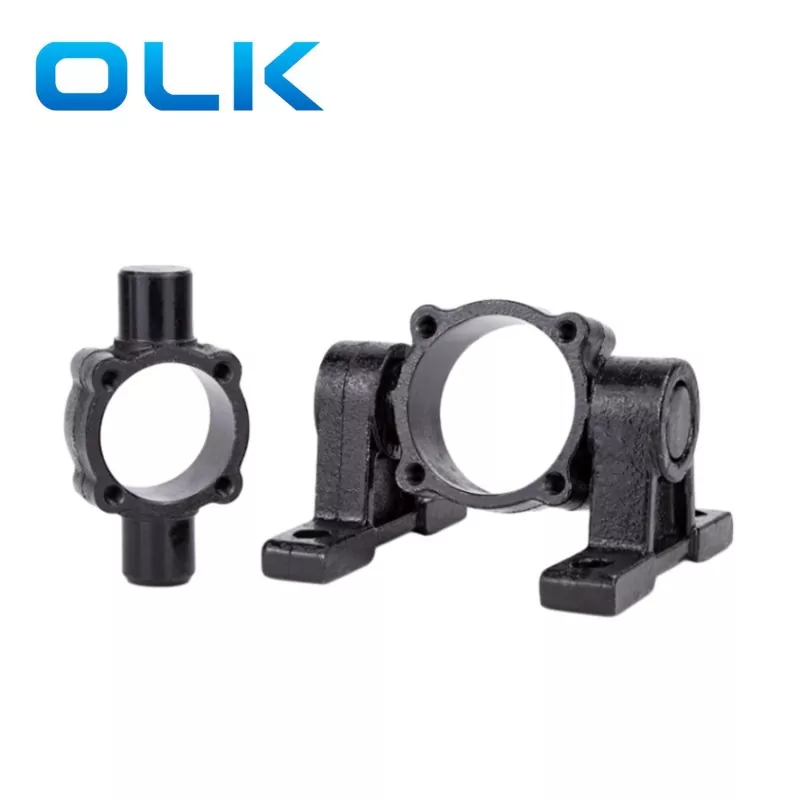

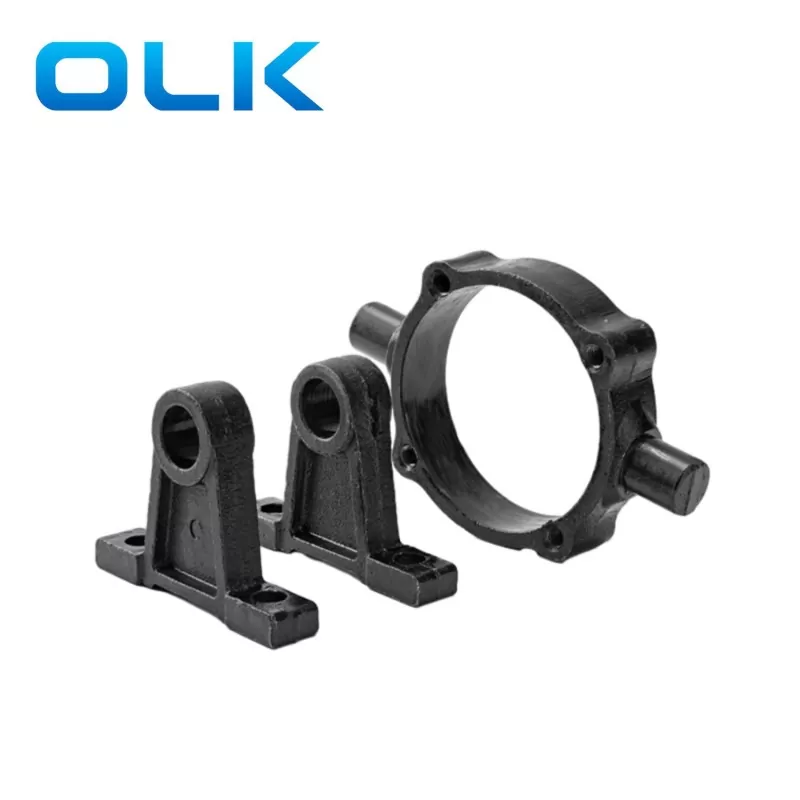

Im Vergleich zur TC-Klammer verfügt die TC-M-Montagehalterung über zwei zusätzliche Montagebasen, und die TC-M-Halterung ist robuster und für Anwendungen mit hoher Zylinderbetriebsfrequenz oder hoher Antriebskraft geeignet.

Sowohl die TC- als auch die TC-M-Montage-Halterung haben 360 ° -Drotationseigenschaften. TC/TC-M kann vertikale Wendelarmbewegungen durchführen und den Grad der Bewegungsfreiheit der Luftzylinder, Anzug für Arbeitsszenarien wie Verpackungsgeräte, Sortiersysteme, Montagegeräte usw. anpassen.

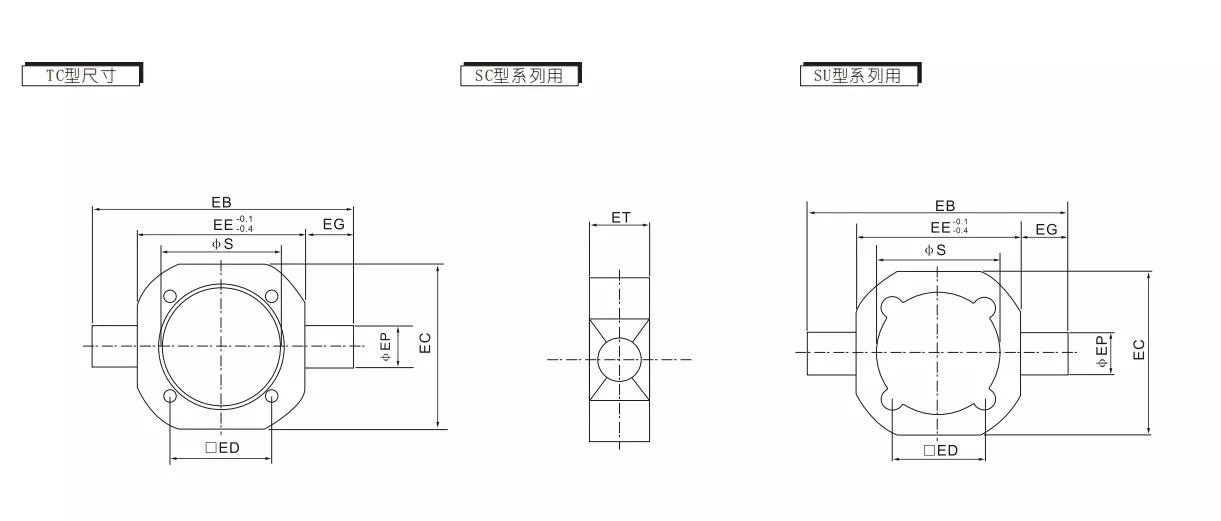

TC Bracket externe Dimensionsdaten

Code / Bohrungsdurchmesser	Eb	EC	Ed	Von	Z.B	EP	ET	S
40	113	63	37	63	25	25	30	45.5
50	126	76	47	76	25	25	30	55.5
63	138	88	56	88	25	25	30	68.5
80	164	114	70	114	25	25	35	87.5
100	182	132	84	132	25	25	40	107.5
125	210	153	110	155	24	30	40	134
160	270	199	140	199	35.5	32	44	172
200	320	245	175	245	37	32	50	218

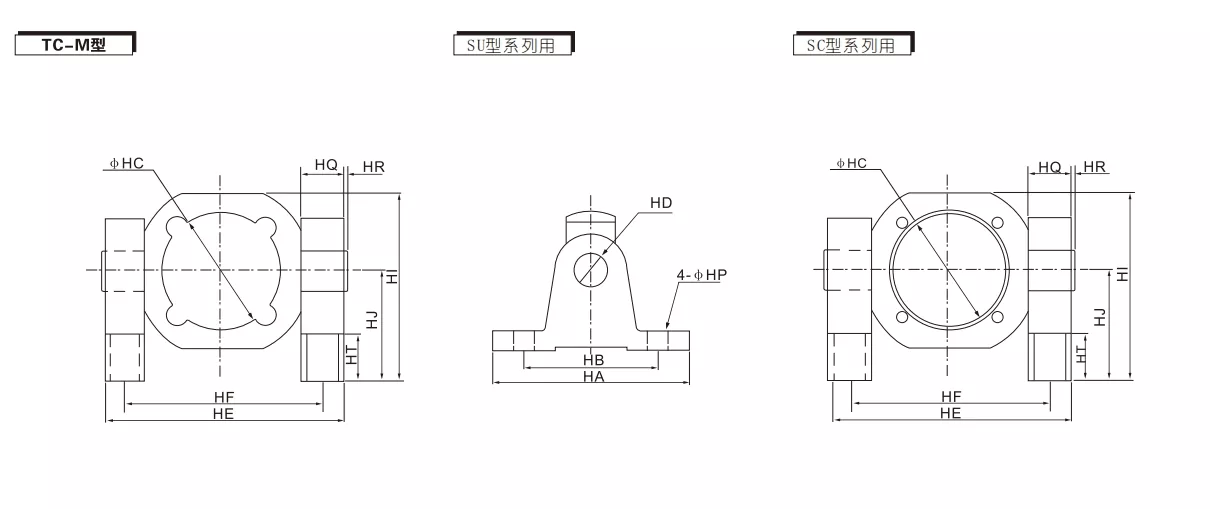

TC-M-Halterung externe Dimensionsdaten

Code / Bohrungsdurchmesser	HA	Hb	HC	HD	ER	Hf	HALLO	Hj	HQ	HR	Ht	HP
40	110	80	45.5	22	109	86	81.5	50	23	2	12	12
50	110	80	45.5	22	122	99	88	50	23	2	12	12
63	110	80	68.5	22	134	111	94	50	23	2	12	12
80	120	85	87.5	22	160	137	127	70	23	2	14	14
100	120	85	107.5	22	178	155	136	70	23	2	14	14

FAQ:

Was ist der Unterschied zwischen TC- und TC-M-Installationsklammern?

TC -Halterung: Normalerweise eine Standardinstallationshalterung, die für die allgemeinen Installationsanforderungen geeignet ist.

TC-M-Halterung: Als verbesserte Installationshalterung wurde sie für bestimmte Installationsumgebungen besser geeignet oder bietet eine stabilere Unterstützung.

Was sind die Materialien für TC -Klammer?

Das Material von OLK Brand TC Bracket ist Eisen.

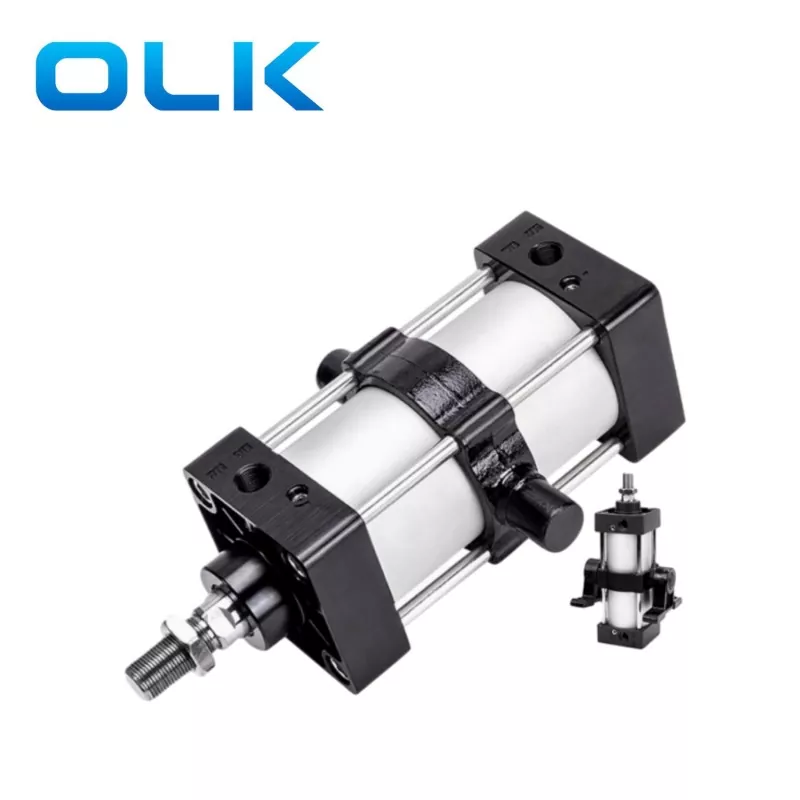

Für welchen Zylinder ist TC/TC-M-Klammeranzug?

TC Montage -Klammeranzug für SC -Pneumatikzylinder.
