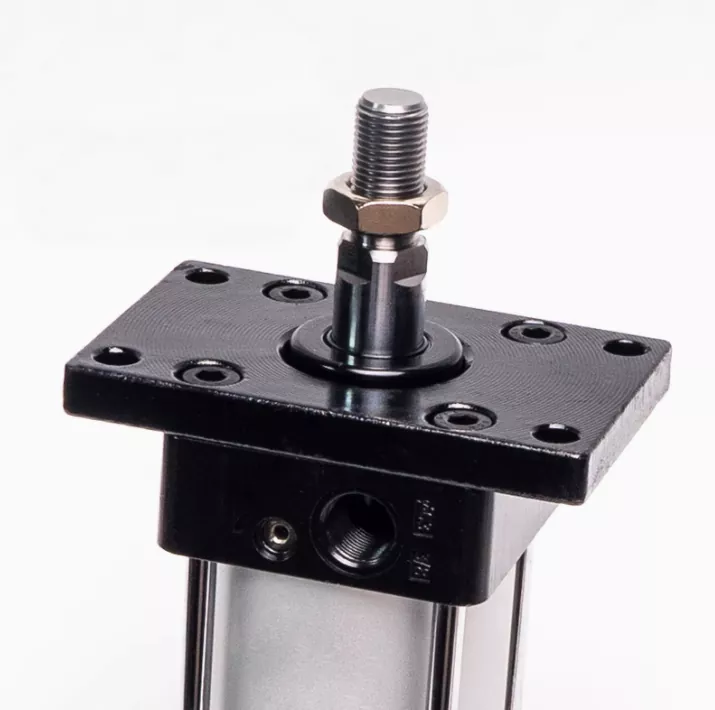

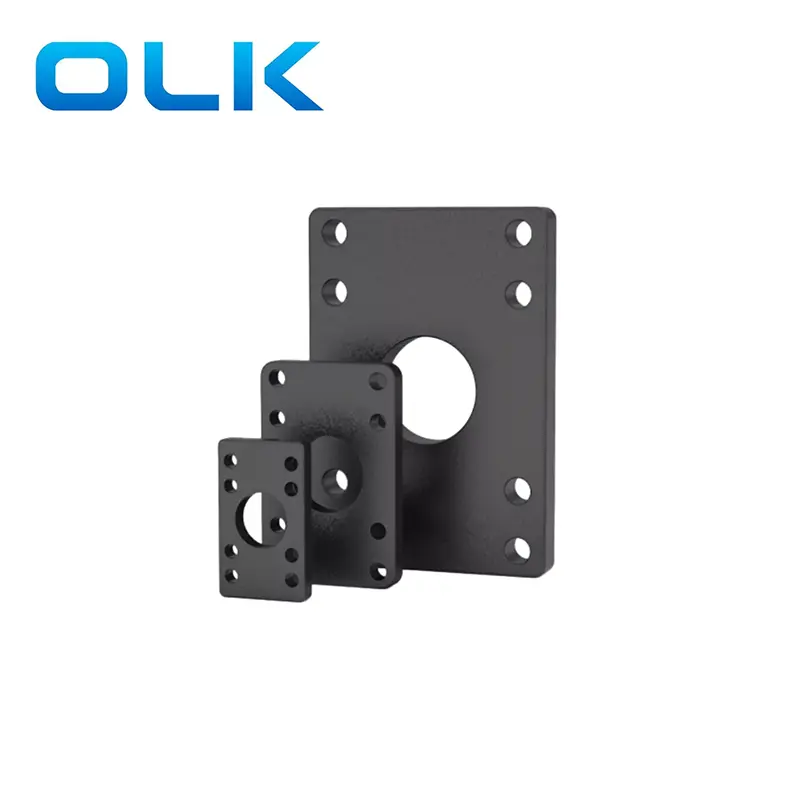

Die FA Flanschhalterung ist eine vordere Montagehalterung, die für Standard -Pneumatikzylinder der SC -Serie verwendet wird. Fixieren Sie den Zylinderkörper, so dass die Bewegung der Last und die Bewegungsrichtung des Kolbens auf derselben Achse oder auf derselben parallelen Parallel befindet.
FA Flanschhalterung ist ein schwarzes Rechteck mit Montaglöchern, sodass der pneumatische Zylinder der SC-Serie aus dem Nicht-Rod-Ende sicher an Maschine und Oberfläche festgelegt ist. Es entspricht der ISO 15552 oder ISO 6431 Zylindermontage-Standards.
Anwendung: Aufgrund der Eignung der FA-Front-Flanschzylinderhalterung für die Installation von Geräten mit Klammern oder Roboterarmen am vorderen Ende und normalerweise in derselben Ebene wie die Installationslöcher automatischer Maschinen. Es gibt also mehrere typische Anwendungsszenarien wie folgt
Verpackungsmaschinen: Lineare Bewegungen fester Positionen mit präziser Schlaganfallregelung.
Automatisierungsausrüstung: Stabile Montage für Zylinder in vertikaler oder horizontaler Positionierung.
Materialhandhabung: Wird in Vorrichtungen verwendet, bei denen der Zylinder sicher verschraubt werden muss.
Bearbeitungsstationen: zum Drücken, Schieben oder Klemmaktionen, die keine laterale Bewegung erfordern.
Testgeräte und Kontrolleinheiten: Wenn die starre Zylinderpositionierung für die Wiederholbarkeit unerlässlich ist.
|
SC |
63 |
X |
50 |
- |
S |
- |
FA |
|
SC -Serie -Standard -Leuchtstoffzylinder |
Bohrungsgröße |
|
Schlaganfall |
|
S: Magnetisch |
|
FA: Zylinderkopf mit Fa Flanschhalterung |
|
|
|
|
|
|
Leer: non |
|
|
|

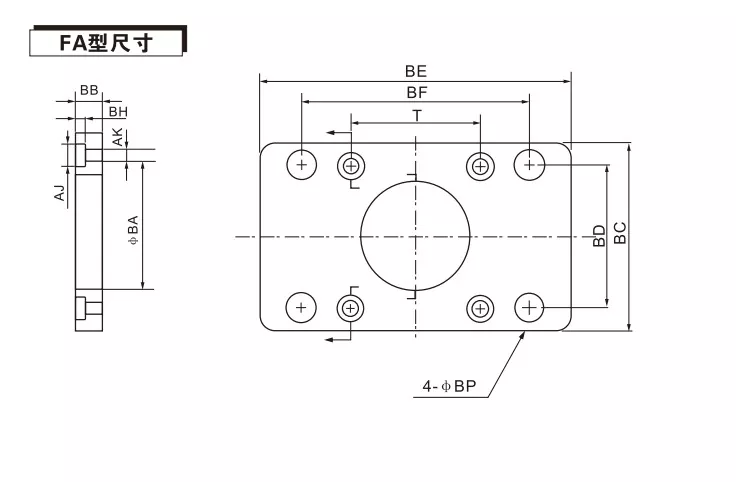

Code / Bohrungsdurchmesser |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Ba |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
BB |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
BC |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
Bd |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
SEI |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
Bf |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
BH |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
AJ |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
Und |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
Bp |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Kann FA vordere Flanschzylinderhalterung mit anderen Zylindern zur Verwendung abgestimmt werden?
Die Installationslöcher verschiedener Zylinder haben unterschiedliche Positionen, und passende FA -Flanschplatten sollten verwendet werden. Diese Flanschplatte der FA -Serie kann nur mit Standardzylindern der SC -Serie verwendet werden.
Whtat die verschiedenen mit Olk Fa Flanschhalterung und FB hinterher？？
FA vordere Flansch: Schließen Sie das vordere Ende des Zylinders mit der Kolbenstange während der Installation nach außen an. Häufig in Ausrüstungsfront-End- und Last-Druckszenarien verwendet.
FB Heckflansch: Schließen Sie das hintere Ende des Zylinders an die Ausrüstung an und verstecken Sie den Zylinderkörper hinter der Halterung. Geeignet für Situationen, in denen der Zylinderkörper festgelegt und seine Position beibehalten werden muss.
