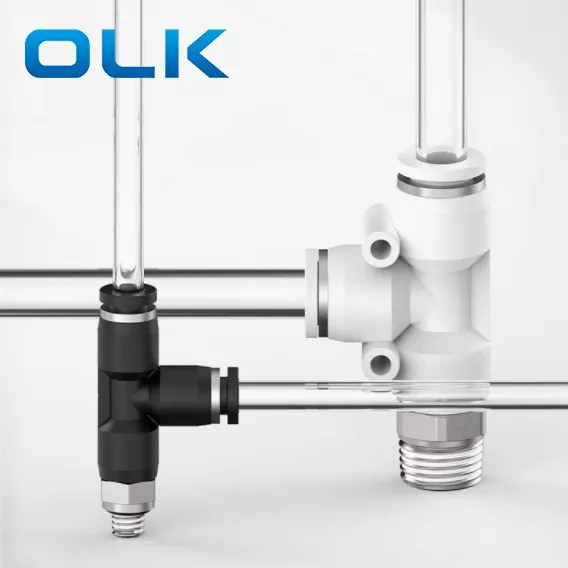

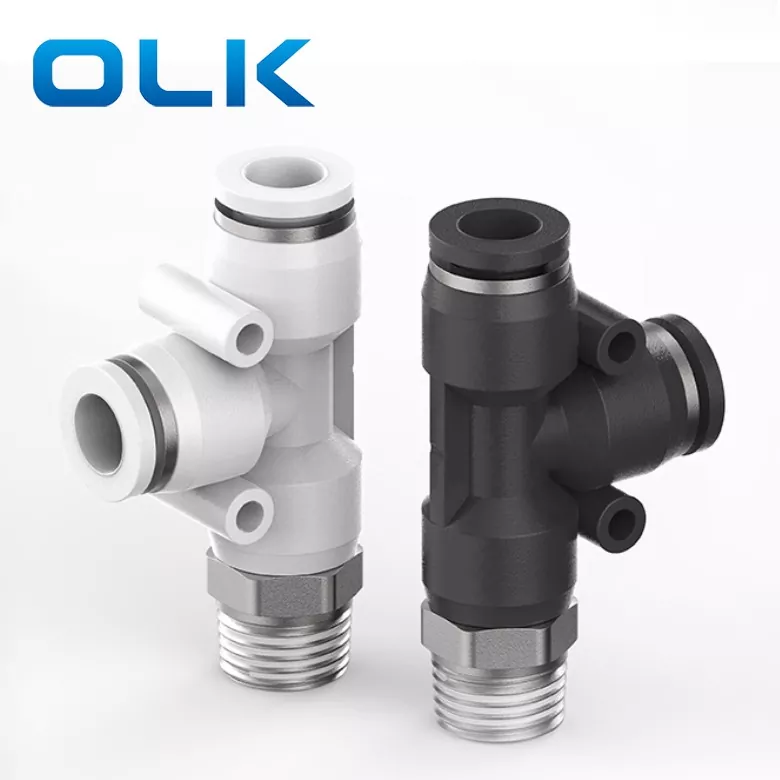

Der PD-Lauf-T-Shop in Rohranpassung ist eine Drei-Wege-Push-In-Anpassung vom Typ Y, die eine Luftquelle in zwei Ausgänge aufteilt. Es ist ideal für Systeme, die eine zwei-in-zwei-out-pneumatische Verbindung benötigen.
PD-Anpassungsschlüsselfunktionen: Y-Forde-Design für eine effiziente Luftverteilung; Push-to-Connect-Enden zur einfachen Installation; flexible Routing für multidirektionale Schläuche
|
Bestellcode |
|||
|
PD |
8 |
- |
01 |
|
Modell |
Rohrgröße (Metrik) |
|
Gewindeart (55 ° gerade Rohrfaden) |
|
PD -Serie passend |
4: 4mm |
|
01: G1/8 |
|
|
6: 6mm |
|
02: G1/4 |
|
|
8: 8mm |
|
03: G3/8 |
|
|
10: 10mm |
|
04: G1/2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
|
Flüssigkeit |
Luft/Wasser (Bedingung)/Vakuum |
|
Betriebsdruck |
0-1.0mpa |
|
Vakuumdruck |
-100KPA (10 Torr) |
|
Betriebstemperatur |
-10-60 ℃ |
|
Material |
Nylon (PA), Polyurethan (Pu) |
|

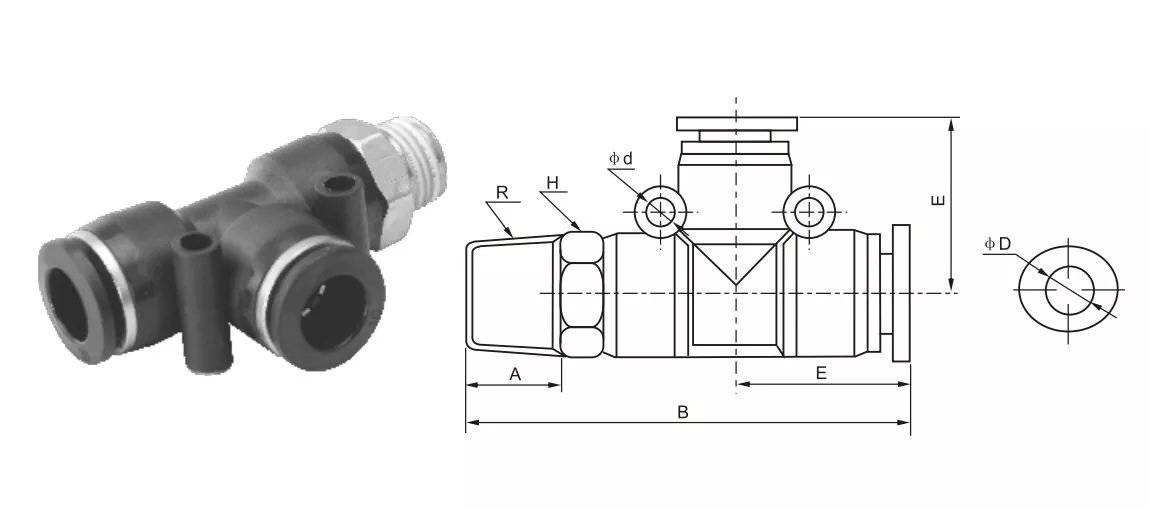

Zollrohranpassung |
Metrik -Rohranpassung |
φd |
R |
A |
B |
E |
H |
φd |
|
PD5/32-M5 |
PD4-M5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|
Name/Typ |
Schnittstellenstruktur Beschreibung |
|
T -Shirt (PD) laufen |
Der Hauptluftstrom ist gerade und die Zweige werden vertikal herausgeführt |
|
Zweig -T -Shirt (PB) |
Zwei Schnittstellen sind im rechten Winkel angeschlossen, einer am Zweig von "T" |
|
Gleiches Abschlag |
Drei Ports mit gleicher Größe |
Was bedeutet "Run Tee" in der Anschlussanpassung?
Tee "bedeutet T-förmigen Anschluss (TEE) mit drei Schnittstellen;
'Run' bezieht sich auf den Hauptkanal (die Richtung des Hauptluftstroms ist eine gerade Linie);
"Run Tee" bedeutet also, dass der Hauptkanal direkt durchläuft und ein Zweig in der Mitte vertikal herausgeführt wird.
