Brand:
OLKType:
L Type Elbow BSPT Male ThreadColor:

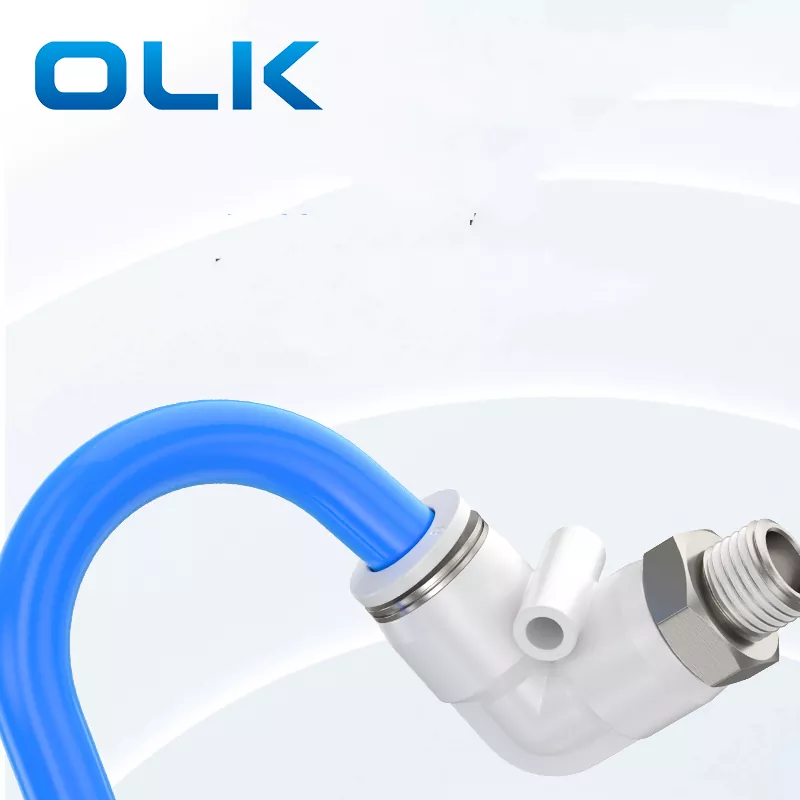

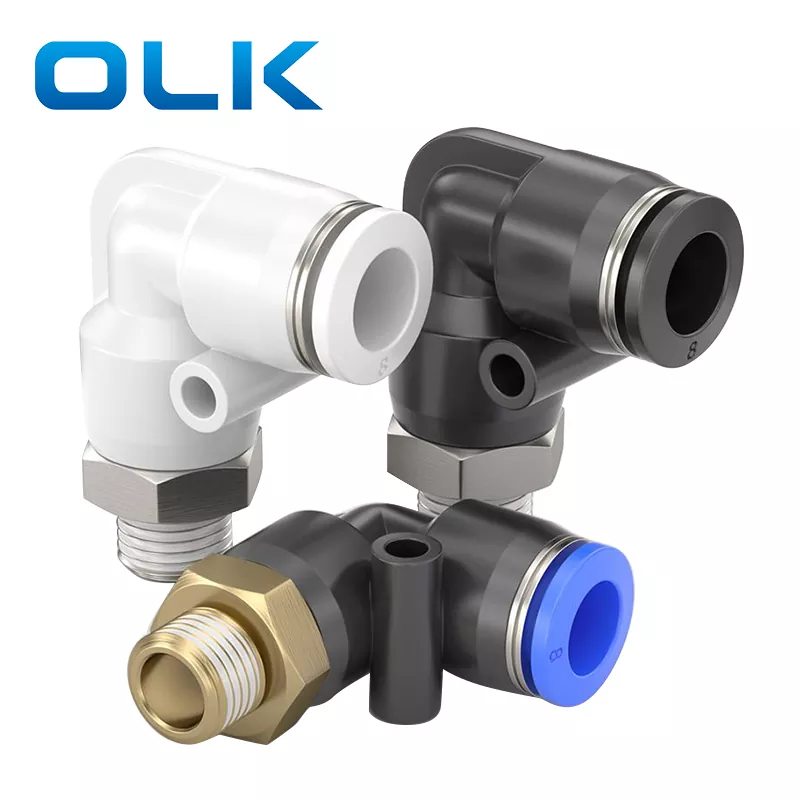

Black,White,BlueDie PL-Winkelsteckverschraubung mit Außengewinde ist ein 90-Grad-Winkelverbinder, der sich ideal für den Einsatz in engen Räumen oder dort eignet, wo eine Schlauchumleitung erforderlich ist.
Produktmerkmale: Kompakte Struktur, geeignet für kleine Räume; rechtwinkliges Lenkdesign, praktisch für die Trachealverkabelung
|
Bestellcode |
|||
|
PL |
8 |
-- |
01 |
|
Modell |
Rohrgröße (metrisch) |
|
Gewindetyp (55° gerades Rohrgewinde) |
|
|
4:4mm |
|
01:G1/8 |
|
|
6:6mm |
|
02:G1/4 |
|
|
8:8mm |
|
03:G3/8 |
|
|
10:10mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Flüssigkeit |
Luft/Wasser (bedingt)/Vakuum |
|
Betriebsdruck |
0–1,0 MPa |
|
Vakuumdruck |
-100 kPa (10 Torr) |
|
Betriebstemperatur |
-10-60℃ |
|
Material |
NYLON (PA), Polyurethan (PU) |
|
Zoll-Rohrverschraubung |
Metrische Rohrverschraubung |

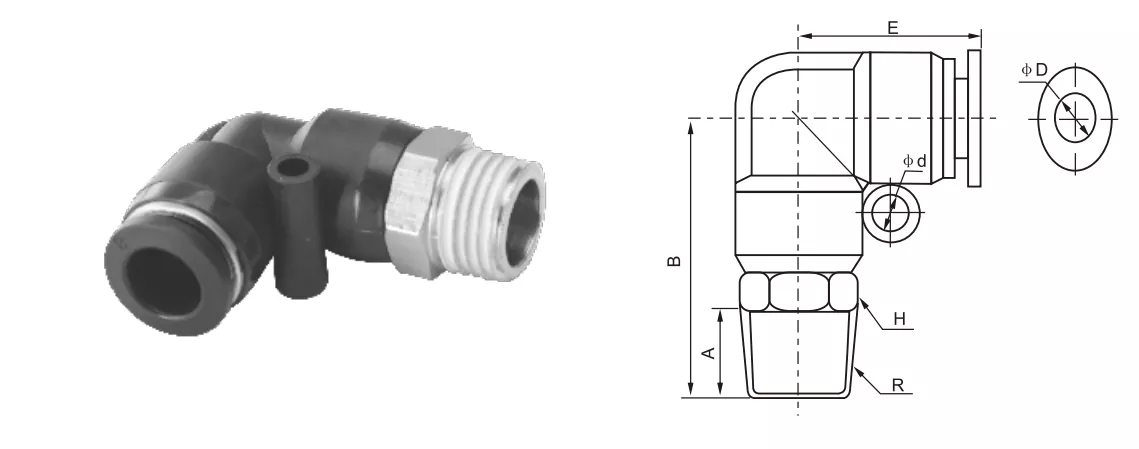

φD |
R |
A |
B |
H |
E |
φd |
|
PL5/32-M5 |
PL4-M5 |
4 |
M5 |
4.5 |
25 |
10 |
19.7 |
/ |
|
PL5/32-01 |
PL4-01 |
4 |
R1/8 |
7 |
26.5 |
10 |
19.7 |
/ |
|
PL5/32-02 |
PL4-02 |
4 |
R1/4 |
9 |
28 |
14 |
19.7 |
/ |
|
PL1/4-M5 |
PL6-M5 |
6 |
M5 |
4.5 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-01 |
PL6-01 |
6 |
R1/8 |
7 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-02 |
PL6-02 |
6 |
R1/4 |
9 |
29.5 |
14 |
20.8 |
3.5 |
|
PL1/4-03 |
PL6-03 |
6 |
R3/8 |
10 |
30.5 |
17 |
20.8 |
3.5 |
|
PL1/4-04 |
PL6-04 |
6 |
R1/2 |
11 |
32 |
21 |
20.8 |
3.5 |
|
PL5/16-01 |
PL8-01 |
8 |
R1/8 |
8 |
31.7 |
14 |
23.5 |
4.5 |
|
PL5/16-02 |
PL8-02 |
8 |
R1/4 |
10 |
33.8 |
14 |
23.5 |
4.5 |
|
PL5/16-03 |
PL8-03 |
8 |
R3/8 |
10 |
33.8 |
17 |
23.5 |
4.5 |
|
PL5/16-04 |
PL8-04 |
8 |
R1/2 |
11 |
35.5 |
21 |
23.5 |
4.5 |
|
PL3/8-01 |
PL10-01 |
10 |
R1/8 |
8 |
35.5 |
17 |
27.4 |
4.5 |
|
PL3/8-02 |
PL10-02 |
10 |
R1/4 |
10 |
37.5 |
17 |
27.4 |
4.5 |
|
PL3/8-03 |
PL10-03 |
10 |
R3/8 |
10 |
38 |
17 |
27.4 |
4.5 |
|
PL3/8-04 |
PL10-04 |
10 |
R1/2 |
11 |
38.6 |
21 |
27.4 |
4.5 |
|
PL1/2-01 |
PL12-01 |
12 |
R1/8 |
8 |
38 |
19 |
30.3 |
5 |
|
PL1/2-02 |
PL12-02 |
12 |
R1/4 |
10 |
39.5 |
19 |
30.3 |
5 |
|
PL1/2-03 |
PL12-03 |
12 |
R3/8 |
10 |
40.5 |
19 |
30.3 |
5 |
|
PL1/2-04 |
PL12-04 |
12 |
R1/2 |
11 |
42 |
21 |
30.3 |
5 |
|
|
PL14-03 |
14 |
R3/8 |
12 |
42.5 |
24 |
30.3 |
4 |
|
|
PL14-04 |
14 |
R1/2 |
15 |
45 |
24 |
30.3 |
4 |
|
|
PL16-03 |
16 |
R3/8 |
15 |
50 |
24 |
34 |
4 |
|
|
PL16-04 |
16 |
R1/2 |
15 |
50.5 |
27 |
34 |
4 |
|
Name/Typ |
Beschreibung der Schnittstellenstruktur |
|
PC-Ellenbogen |
Die Rohrverbindung ist im 90°-Winkel gebogen und das andere Ende ist mit einem Innengewinde versehen |
|
PL-Ellenbogen |
Ein Ende ist eingesteckt und das andere Ende hat ein Außengewinde von 90° |
|
PV-Ellenbogen |
An beiden Enden handelt es sich um Rohreinführungsenden mit einer 90°-Biegung |
Aus welchem Material besteht der PL-Stecker?
Kupfer
Wie heißen die Teile der Verbindungsrohrverschraubung?

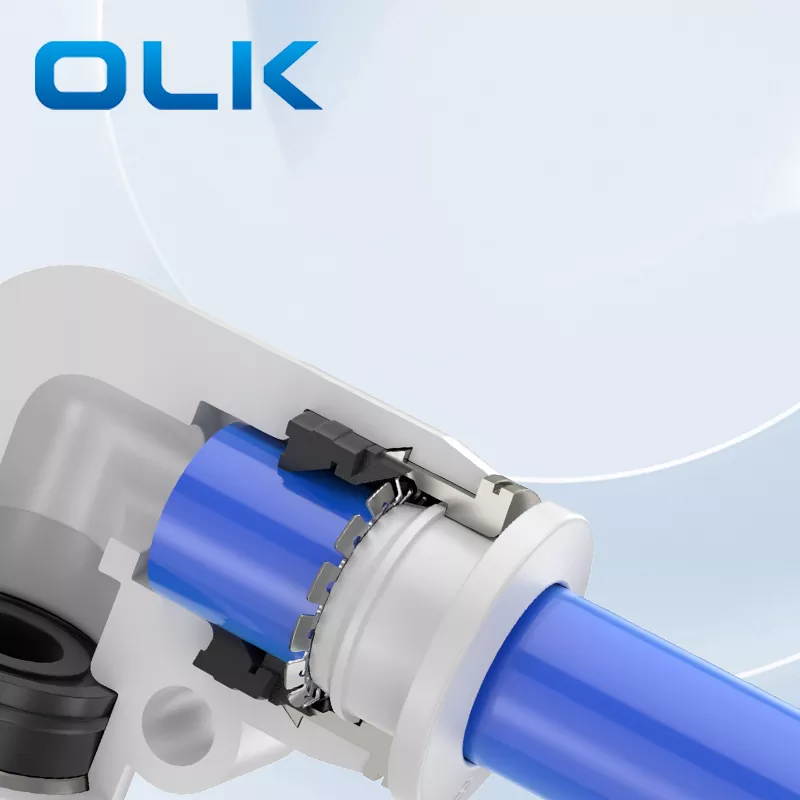

Innenstruktur der Schnellverbindungs-Rohrverschraubung: Entriegelung, Kartensatz aus Zinklegierung, Verriegelungsfeder, Verriegelungshülse, Verschlussdichtring, hochfester Kunststoff
Um welche Art von PL-Thread handelt es sich?
Es handelt sich um ein metrisches Gewinde, das M darstellt.
Was bedeutet „Winkel“ bei der pneumatischen Verschraubung?
Winkelverschraubung: Eine pneumatische Verschraubung, die es dem Rohr ermöglicht, die Richtung zu ändern, normalerweise in einem 90-Grad-Winkel.
