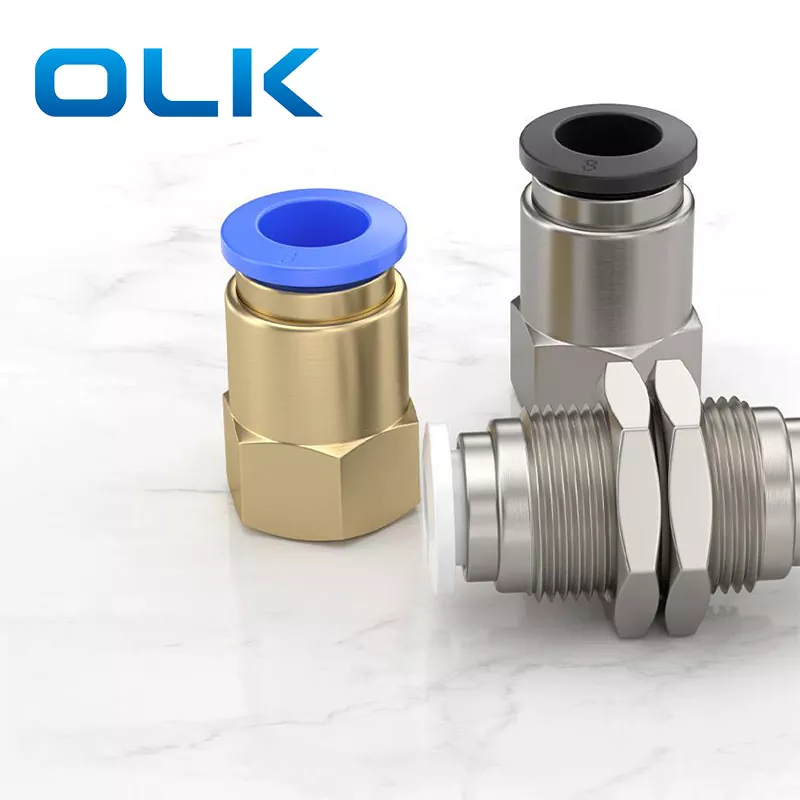

Brand:
OLKType:
Femal BSPT Thread (R Thread ) StraightColor:

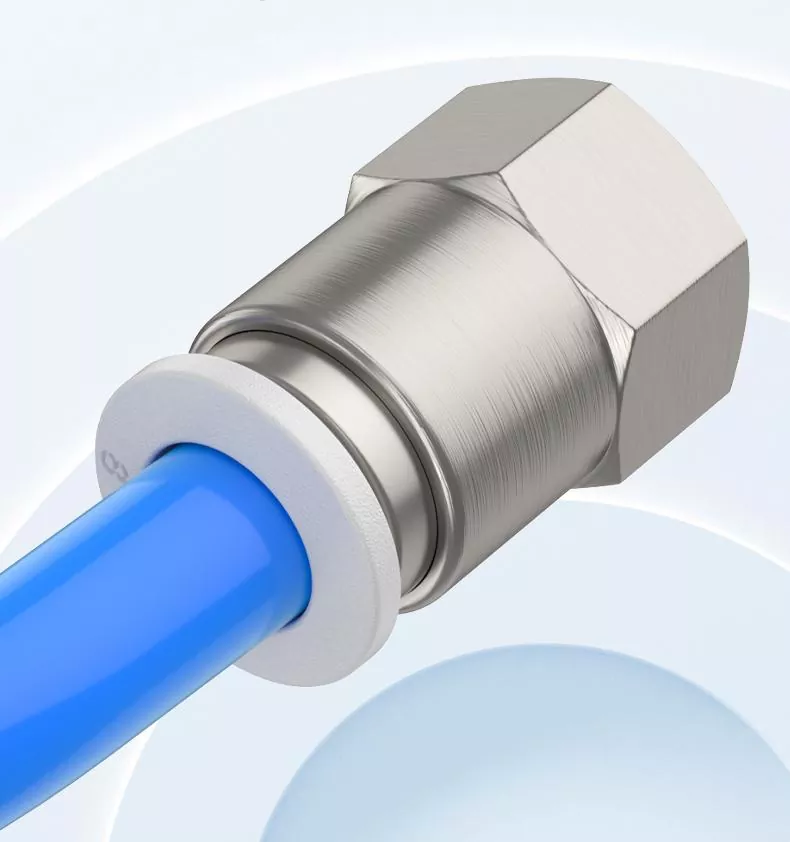

Black,White,BluePCF-Rohrverschraubungen mit geradem Innengewinde und PCF-Rohrverschraubungen mit geradem Außengewinde gehören alle zum Grundtyp der Steckverschraubung. PCF hat jedoch ein gerades Innengewinde mit R-Gewinde. Das Innengewinde wird zum Verbinden von Komponenten mit Außengewinde verwendet, und das Ende des Einführrohrs wird mit einem Schlauch verbunden. Beide unterstützen mehrere Gewindestandards, was das Einführen und Entfernen des Schlauchs erleichtert. Das Produkt verfügt über Innengewinde, und die Form der geraden PCF-Rohrverschraubung mit Innengewinde kann kürzer und kompakter installiert werden
|
Bestellcode |
|||
|
PCF |
8 |
-- |
01 |
|
Modell |
Rohrgröße (metrisch) |
|
Gewindetyp (55° gerades Rohrgewinde) |
|
Fitting der PCF-Serie |
4:4mm |
|
01:G1/8 |
|
|
6:6mm |
|
02:G1/4 |
|
|
8:8mm |
|
03:G3/8 |
|
|
10:10mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Flüssigkeit |
Luft/Wasser (bedingt)/Vakuum |
|
Betriebsdruck |
0–1,0 MPa |
|
Vakuumdruck |
-100 kPa (10 Torr) |
|
Betriebstemperatur |
-10-60℃ |
|
Material |
NYLON (PA), Polyurethan (PU) |
|
Zoll-Rohrverschraubung |
Metrische Rohrverschraubung |

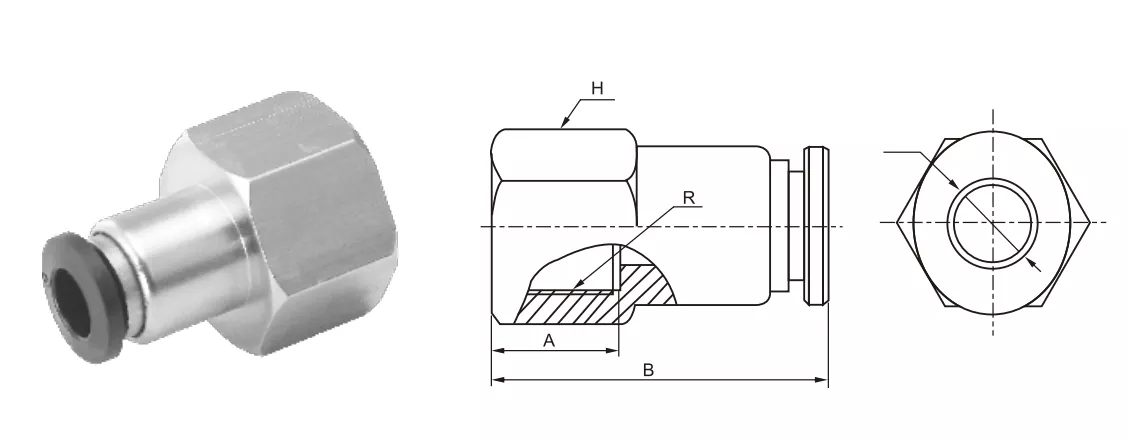

φD |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
PC |
PCF |
|
Typ |
Push-in-Anschluss |
|
|
Unterstützung für Thread-Typen |
BSPT / NPT / Metrisch |
|
|
Faden |
Männlich |
Weiblich |
|
Installation |
Gewindelöcher oder Zylinder- und andere Geräteenden einschrauben |
In den Zylinder oder das Gelenk mit Außengewinde einschrauben |
|
Anwendung |
Das gebräuchlichste Universalmodell, bevorzugt, ausgestattet mit Innengewindeausrüstung |
Wird zum Anschluss mit Außengewindeanschlüssen oder in Situationen mit hohem Platzbedarf verwendet |
|
Wird am Zylinder oder Ventilkörper installiert (der Zylinder hat ein Innengewinde), das Gewindeende wird mit dem Gerät verbunden und der Schlauch wird zur Verwendung eingeführt |
Schließen Sie den Luftauslass des Steuerventils oder Magnetventils (mit Außengewinde) an, befestigen Sie das Gerät mit Innengewinde und stecken Sie am anderen Ende einen Schlauch ein |
|
|
Erfordert eine stärkere Verriegelungsfestigkeit oder höhere Dichtungsanforderungen, häufig in Verbindung mit Gewindedichtmittel oder O-Ring verwendet |
Aus Platzgründen können für den Anschluss nur Innengewinde verwendet werden. Kann die Gesamtlänge der Verbindung reduzieren |
|
Für welche pneumatischen Anwendungen sind gerade PCF-Rohrverschraubungen mit Innengewinde geeignet?
Es muss sich um einen Außengewinde-Zubehöranschluss mit hohem Platzbedarf handeln
Was muss ich bei der Verwendung einer PCF-Verbindungsmuffe beachten?
Der Betriebsdruck darf 1,0 MPa nicht überschreiten
