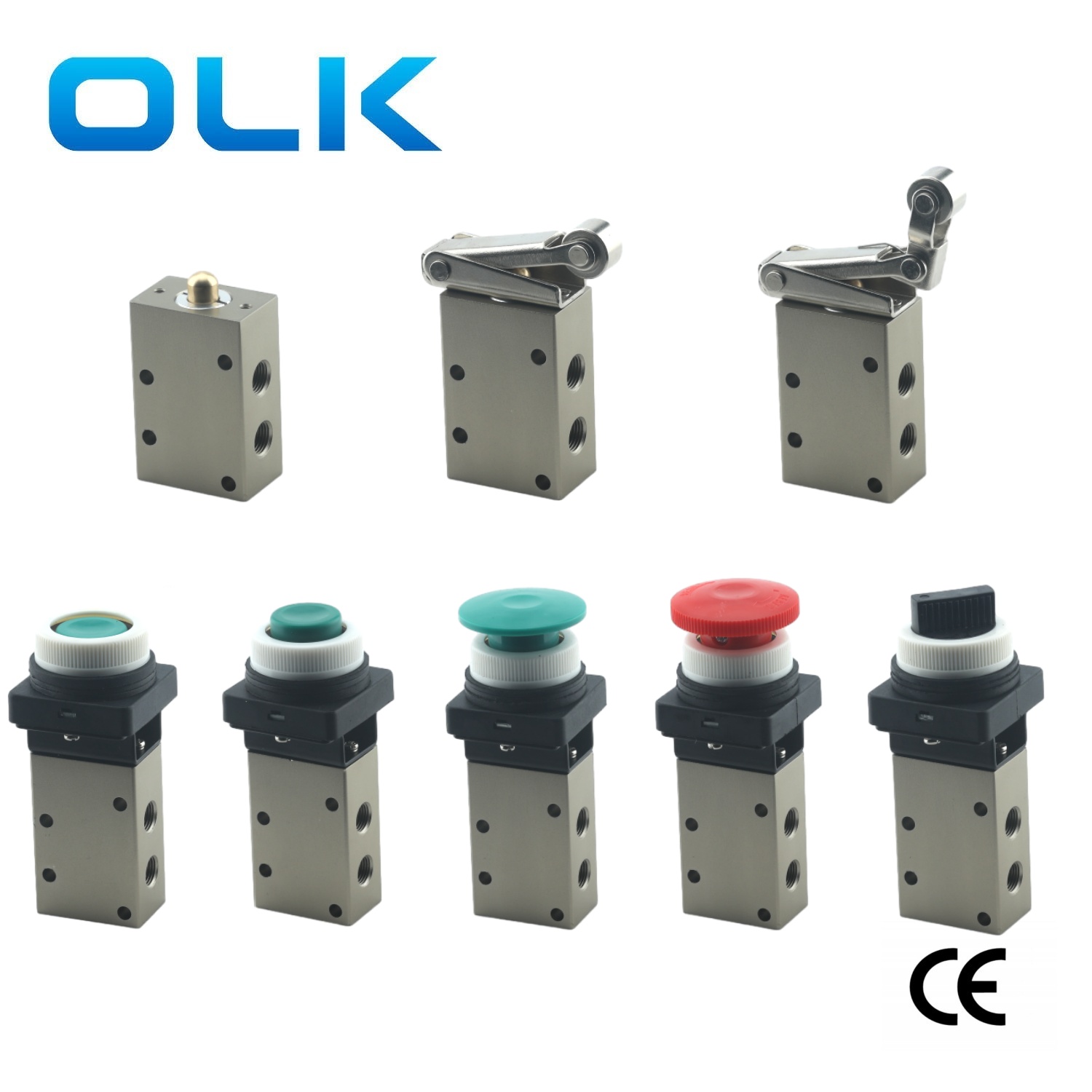

3 -Wege VM430 Series Mechanical Ventil

OULEKAI (OLK) 3/2 WEG VM430 Serie Mechanische Ventil.

Sowohl N.C. als auch N.O. Optionen sind verfügbar.

Jeder Port kann zum Rohrleitungen verwendet werden.

Es können effektive Maßnahmen ergriffen werden, um das Abgasgeräusch zu verringern und die Auswirkungen auf die Umgebung zu minimieren.

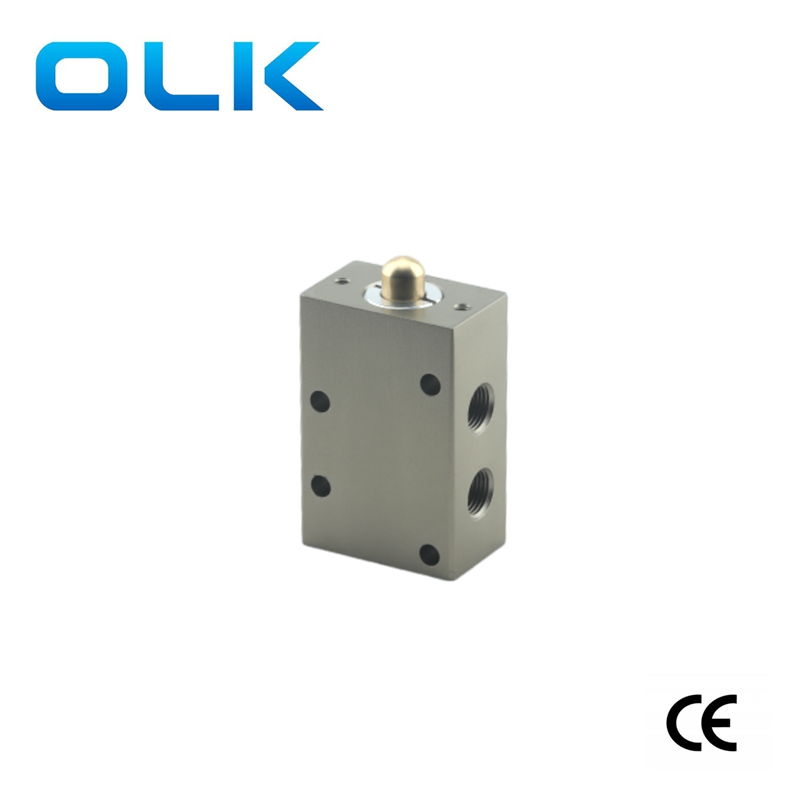

-Grundtyp (VM430-01-00)

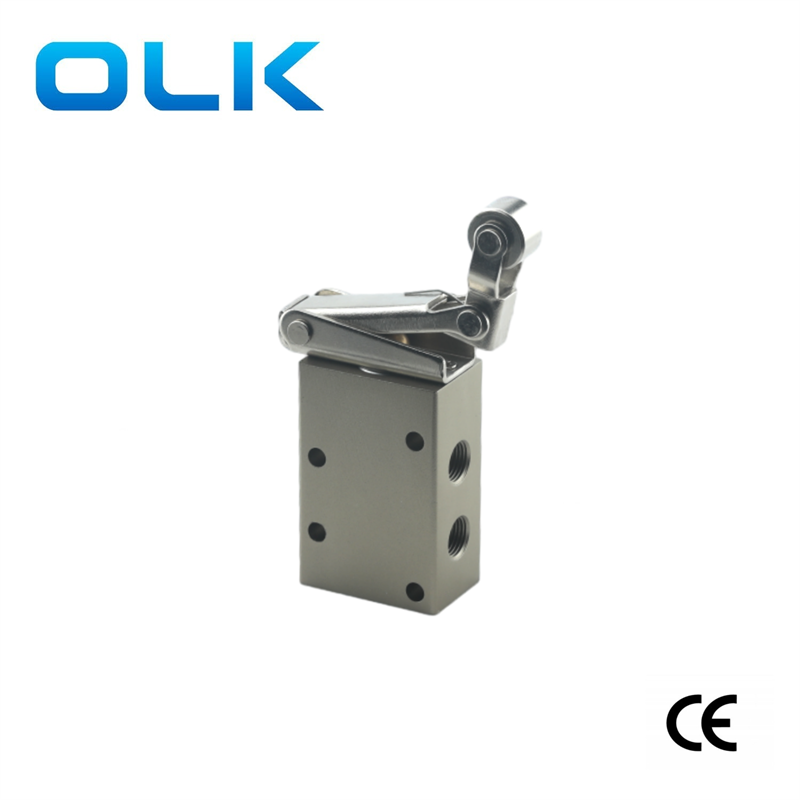

-Einweg-Rollenart (VM430-01-02s)

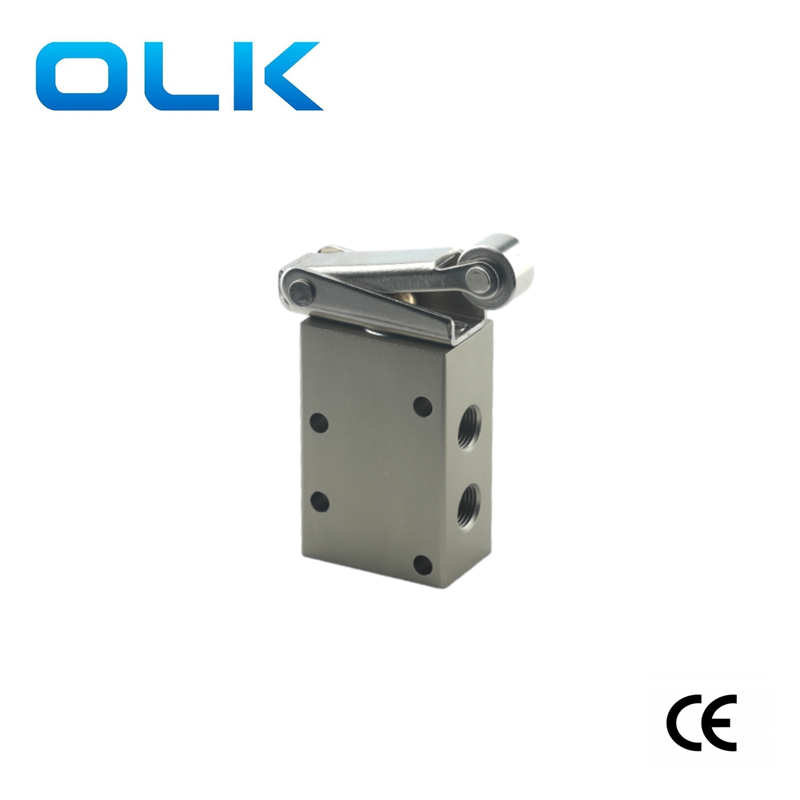

-Rollentyp (VM430-01-01)

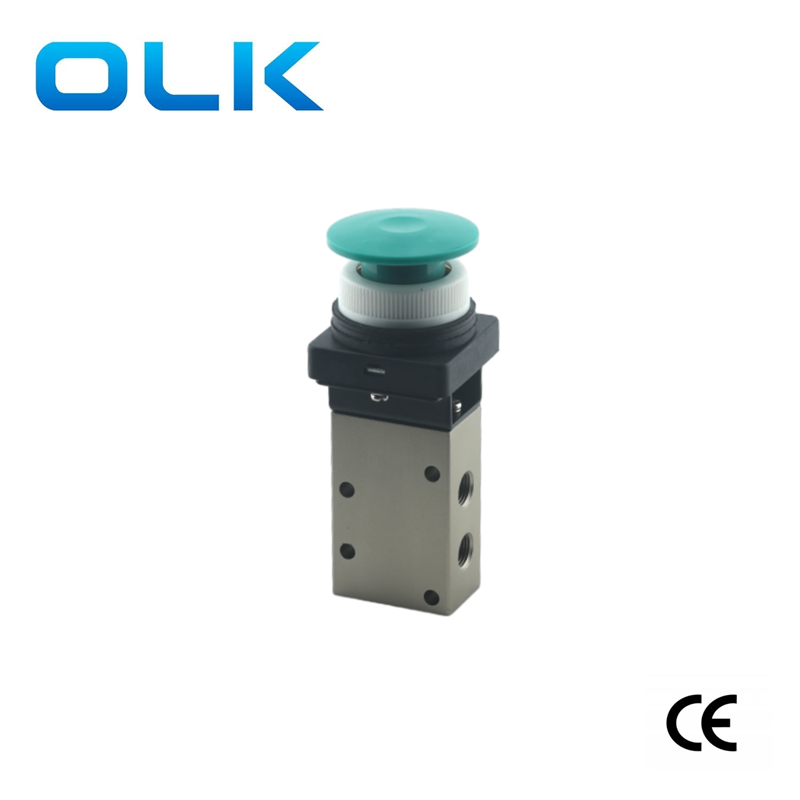

-Pilzknopf (VM430-01-30)

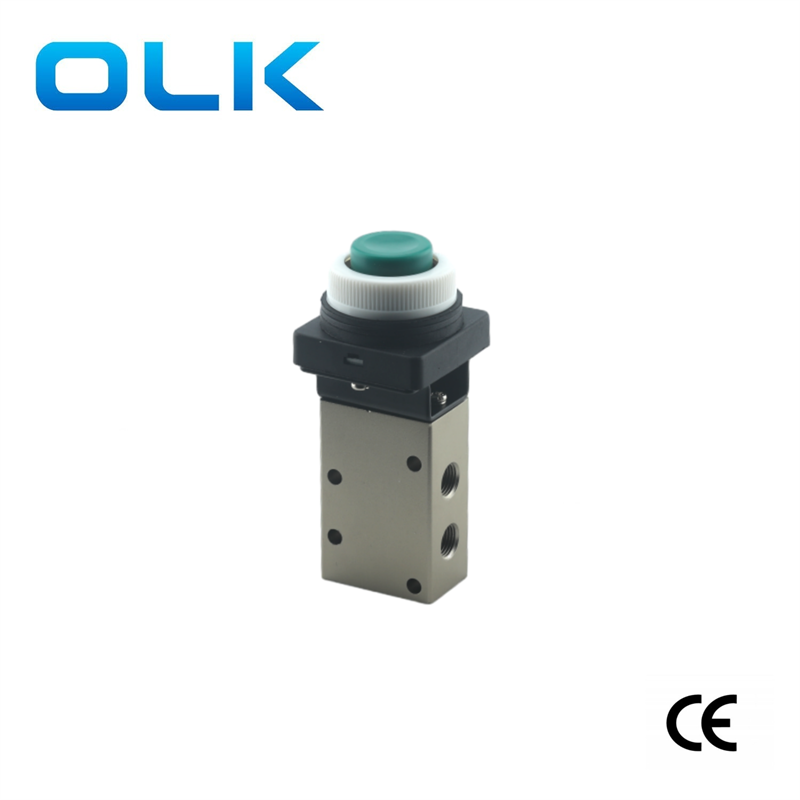

-Erweiterter Druckknopf (VM430-01-32)

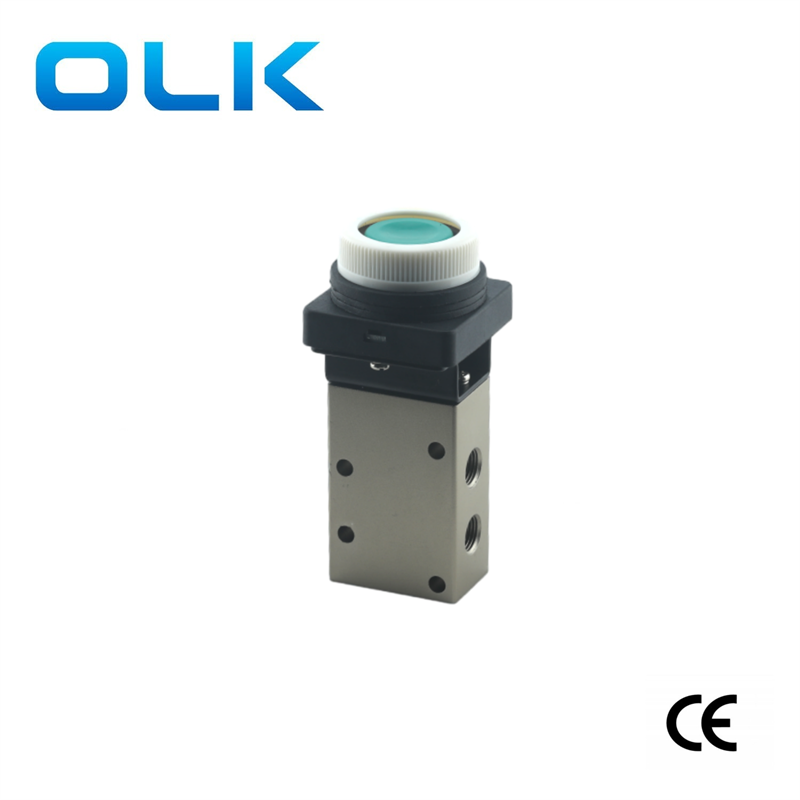

-Spülen-Druckknopf (VM430-01-33)

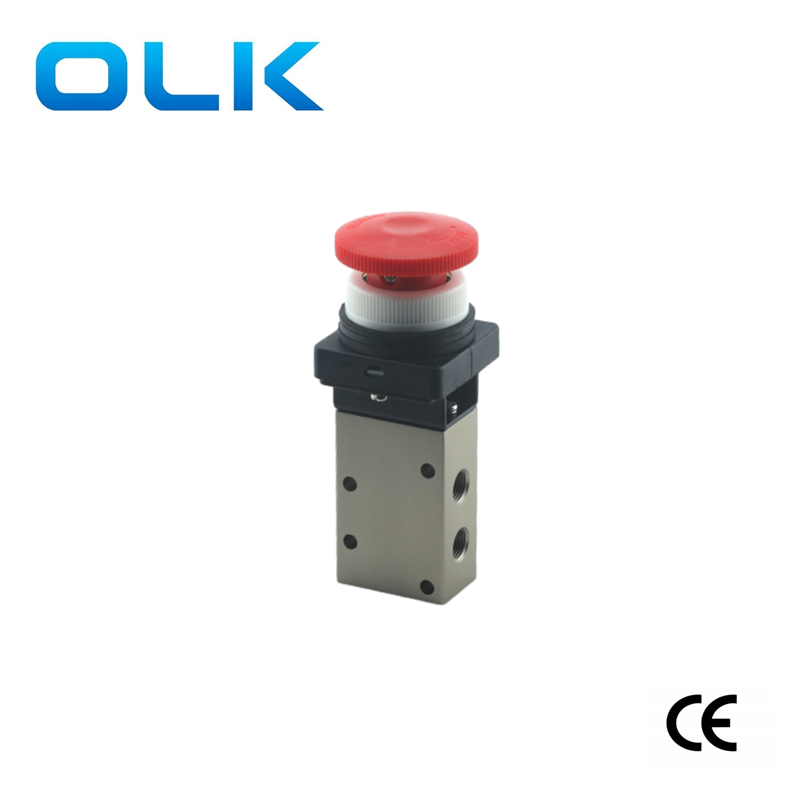

-E-Stop-Taste (VM430-01-37)

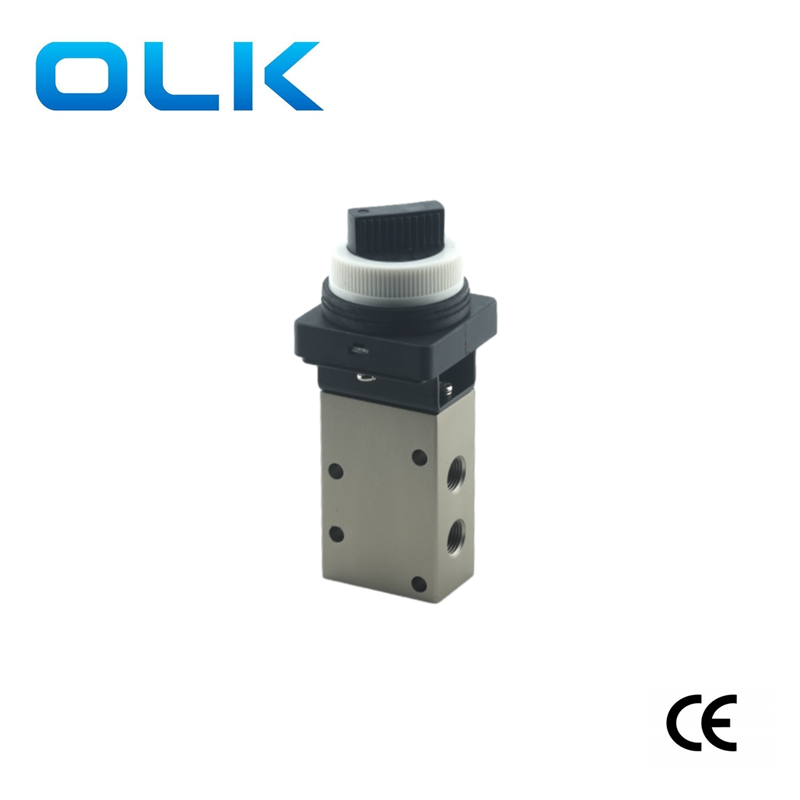

-Selektorknopf (VM430-01-34)

Mechanisches Steuerungsventil: Der VM430 -Hebelwalzenart verwendet einen Hebel, um den Abwärtsdruck auf der Push -Stange zu erhöhen.

Der durch den Throughs auch als Single-Action-Hebel-Walzentyp bezeichnete Typ funktioniert wie folgt: Wenn sich der mechanische Stürmer vorwärts bewegt, drückt er die Spule hinunter. Sobald der Stürmer über die Walze vorbei ist, kehrt die Spule mit Frühlingskraft in seine ursprüngliche Position zurück. Wenn sich der Stürmer nach hinten bewegt, kann sich der kleine Hebel vorne beugen, wodurch sich die Walze zurückgeklappt hat, ohne die Spule zu bewegen, wodurch das Ventil nicht die Richtungsanweisungen schaltet. Diese Art von Ventil gibt ein Impulssignal am Auslass aus und wird üblicherweise verwendet, um Interferenzsignale in Schaltungen zu beseitigen und das System zu vereinfachen. Der einzige strukturelle Unterschied zu einem mechanischen Kontrollventil liegt im Betätigungsmechanismus.

Zu den Betätigungsmechanismen der manuellen Steuerventile gehören Drückknoppentypen (Pilze, verlängert und flach), Knauftyp und Sperrtyp.

Typen vom Typ Knopf, Sperr- und Push-Pull haben eine Positionshaltefunktion oder Selbstbehälterfunktion, die manchmal als herrschaftliche Funktion bezeichnet werden. Dies bedeutet, dass nach dem Umschalten des Ventils seine Position auch nach dem Entfernen der manuellen Kraft beibehält. Um ihre Position zu ändern, muss eine entgegengesetzte Kraft angewendet werden.

Push-Button-Typen haben jedoch keine Haltefunktion. Wenn die Betätigungskraft beseitigt wird, kehrt die Spule durch Springkraft in ihre ursprüngliche Position zurück, die als monostabile Funktion bezeichnet wird.

3 -Wege VM430 -Serie Mechanische Ventile Allgemeine Parameter
