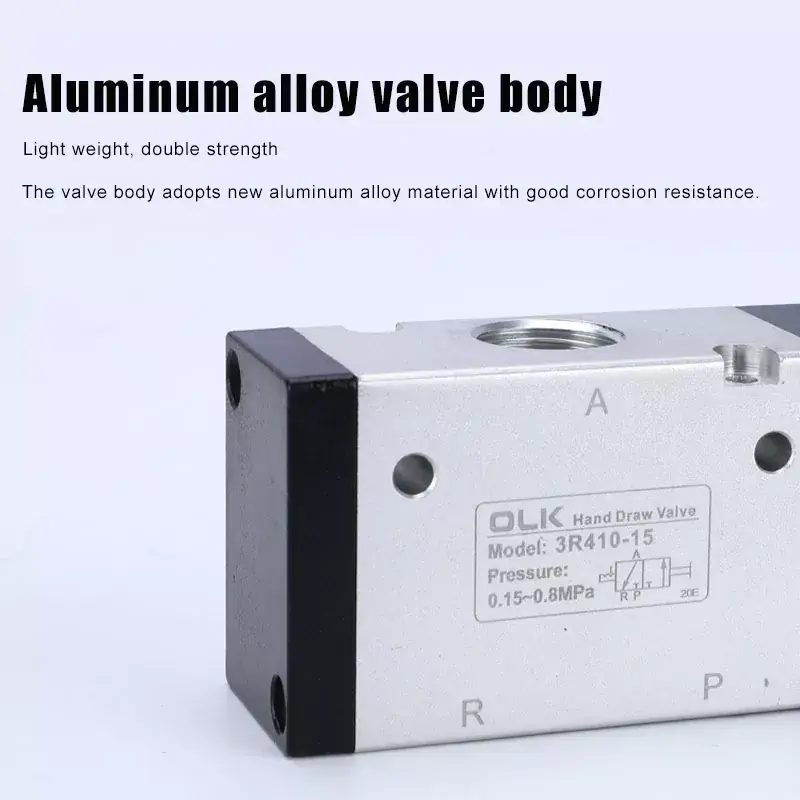

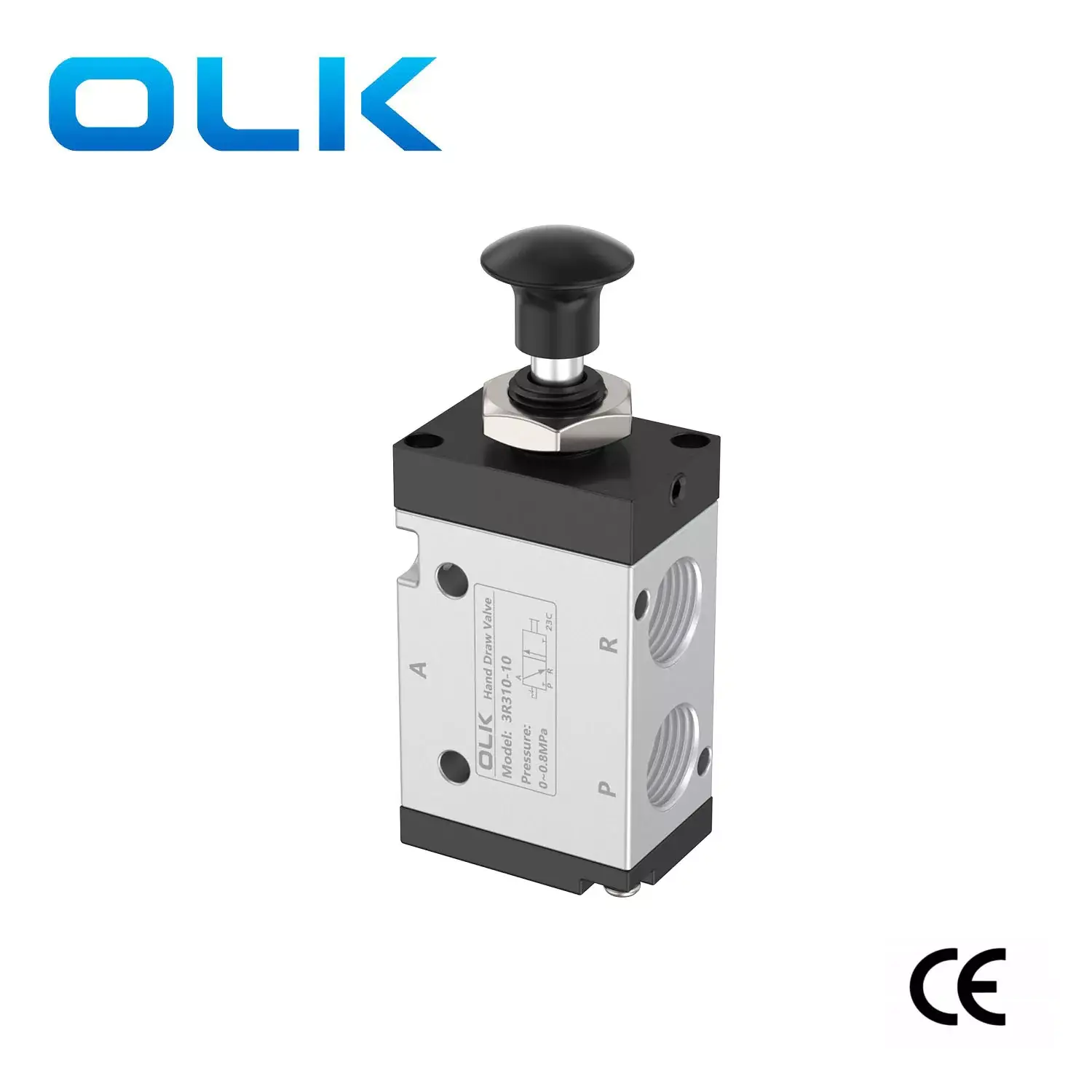

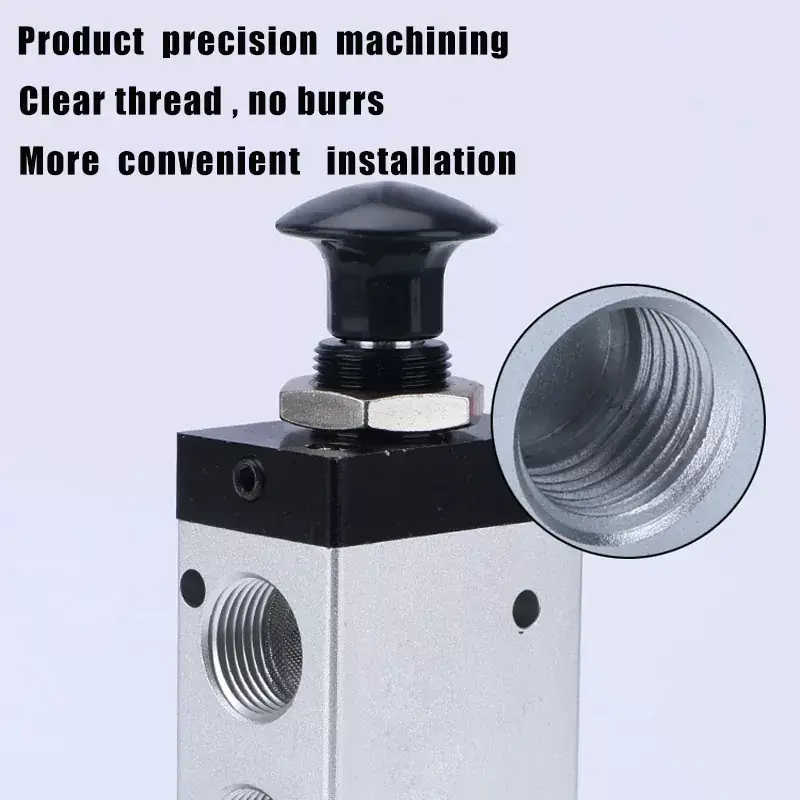

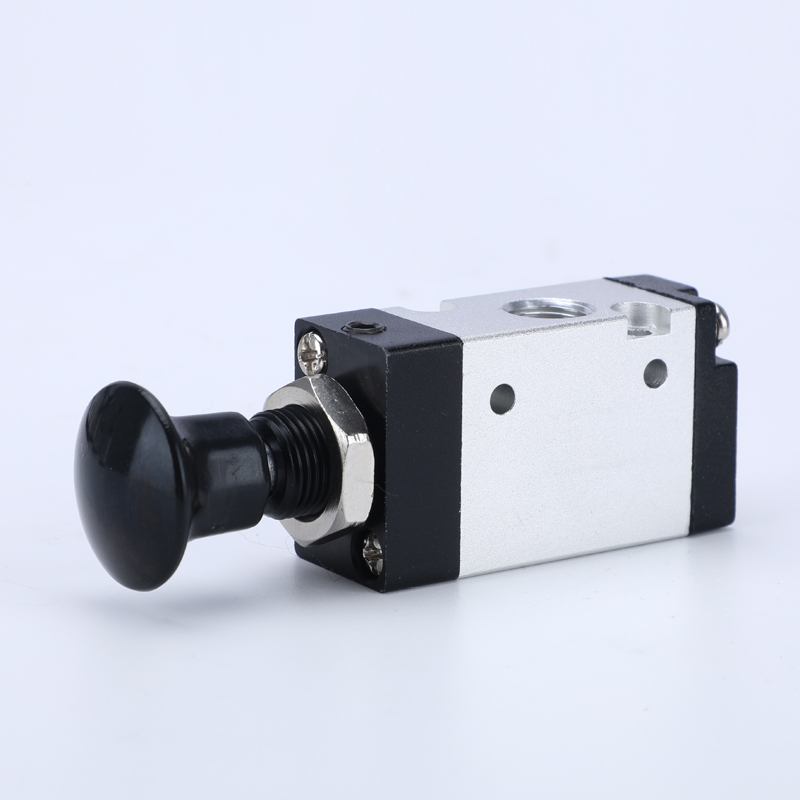

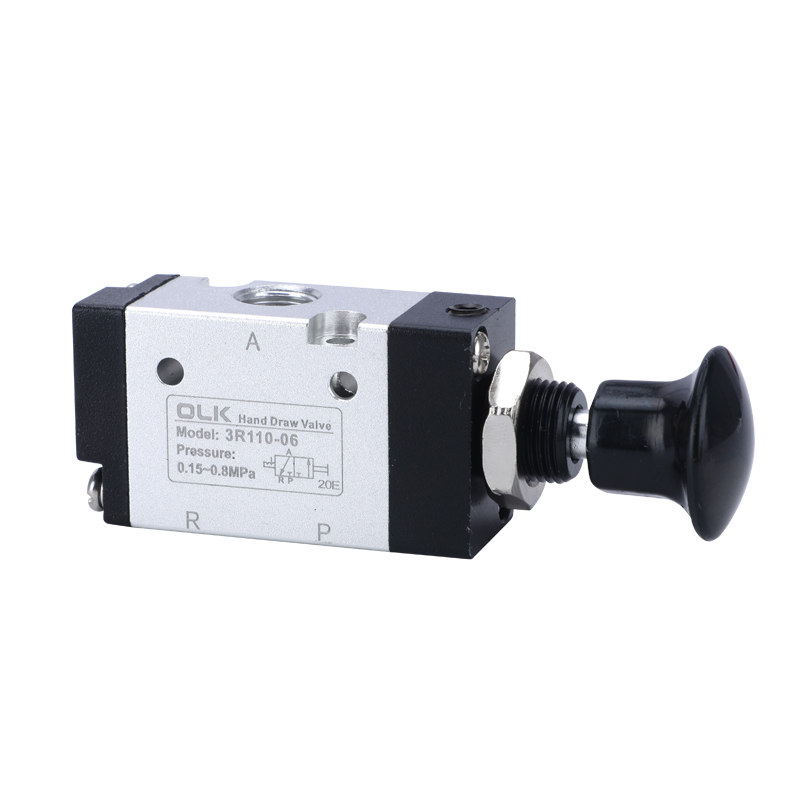

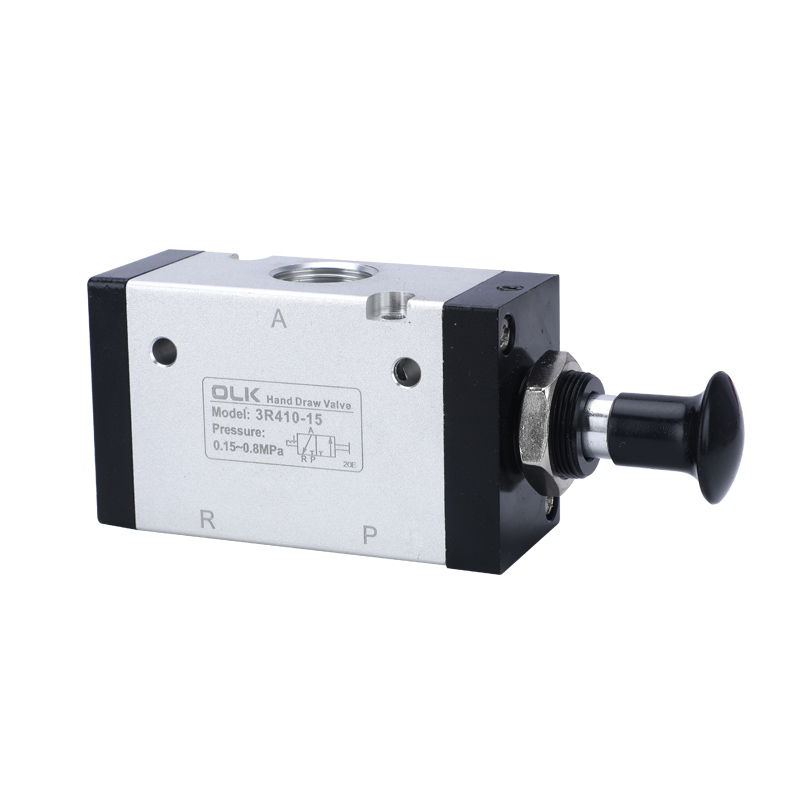

Ouleikai (OLK) produziert seit 2003 das Handhebelventil der 3R-Serie, das das Handventil der 3L-Serie vom Typ AIR TAC ersetzen kann. Das handbetätigte 3R-Ventil steuert die Richtung durch direkte manuelle Betätigung. Das Zweiwege-Dreiwegeventil verfügt über einen Einlass, einen Auslass und einen Auslass. Der Einlass ist mit einem Filtersieb ausgestattet, um Verunreinigungen aus der Luft zu entfernen und so eine Kontamination und Luftleckage des Dichtungsrings zu verhindern. Die Oberfläche des Ventilkörpers aus Aluminium ist sandgestrahlt und die Schnittstellen sind gratfrei, wobei mehrere Rohrdurchmesser zur Auswahl stehen (M5, G1/8, G1/4, G3/8, G1/2).
SYMBOL:
| Bestellcode: |
|||
| 3R | 2 | 10 | 08 |
| MODELL: | SERIE: | FUNKTION: | ANSCHLUSSGRÖSSE: |
| 3R: 3/2-Wege-Handventil | 1:100 Serie | 10:2-STELLUNG | 100er Serie:06:G1/8 |
|
|
2:200-Serie |
|
200er Serie:06:G1/8 |
|
|
3:300 Seires |
|
200er Serie:08:G1/4 |
|
|
|
|
300er Serie:08:G1/8 |
|
|
|
|
300er Serie:10:G3/8 |
1. Manueller Betrieb, koaxial zur Achse für einfache und präzise Positionierung und Gewährleistung der Zuverlässigkeit.
2. Kolbenartige Struktur mit hervorragender Abdichtung, kompakter Größe, geringem Gewicht und einfacher Montage.
3. Mit speziellen Techniken bearbeitete Innenlöcher, was zu minimalem Reibungswiderstand und längerer Lebensdauer führt.
4. Erfordert keine Ölschmierung.
5. Einfache Installation mit mehreren Montagepositionen, die eine bequeme Verwendung ermöglichen.
|
Arbeitsmedium |
Luft (gefiltert durch einen Filter über 40μm) |
|
Aktion |
Manuelle direkte Aktion |
|
Anzahl der Positionen |
Zwei Positionen, drei Wege |
|
schmierend |
unnötig |
|
Arbeitsdruckbereich MPa(psi) |
0∼0,8(0~114) |
|
Garantierte Druckfestigkeit |
1,5 MPa (215 psi) |
|
Arbeitstemperatur °C |
-20∼70 |
|
Körpermaterial |
Aluminiumlegierung |
|
Modell |
Anschlussdurchmesser |
Durchflussquerschnittsfläche mm² (CV-Wert) |
|
3R110-M5 |
M5 |
5,5(0,3) |
|
3R110-06 |
G1/8 |
12,0(0,67) |
|

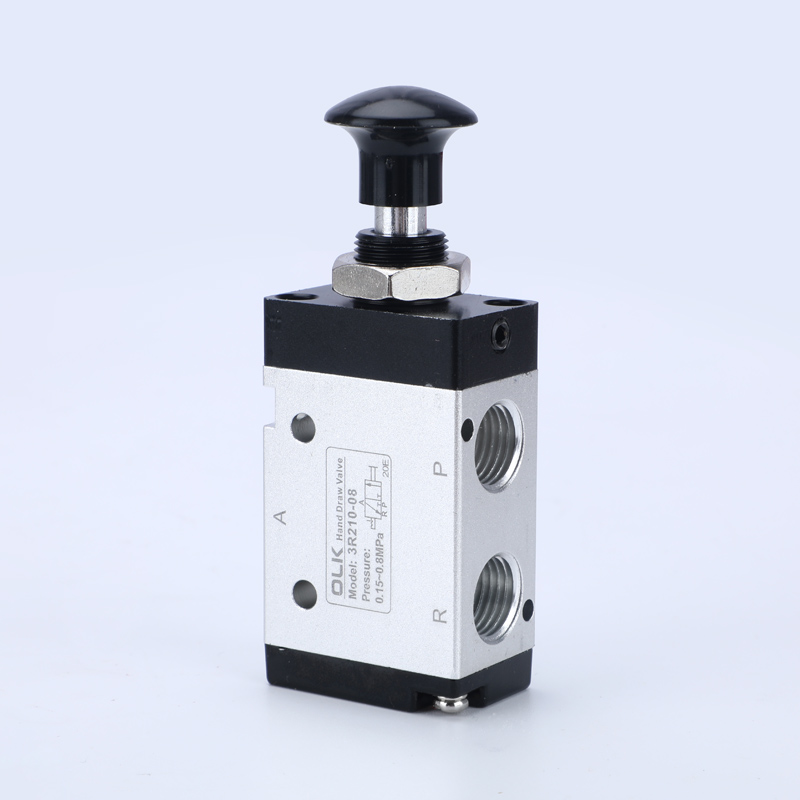

3R210-06 |
G1/8 |
14,0(0,78) |
|
3R210-08 |
G1/4 |
16,0(0,89) |
|
3R310-08 |
G1/4 |
25,0(1,39) |
|

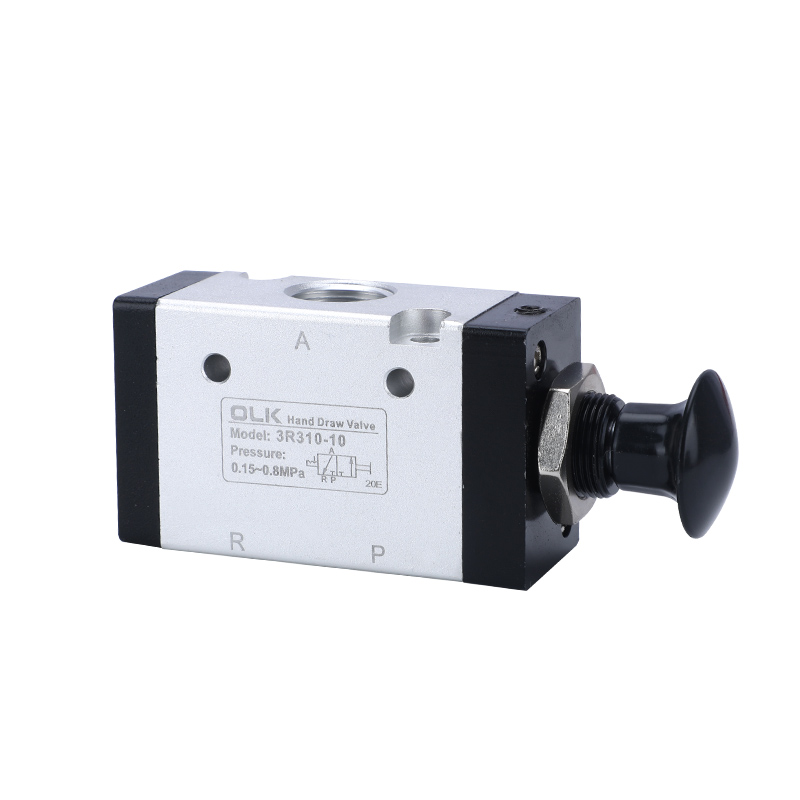

3R310-10 |
G3/8 |
30,0(1,67) |
