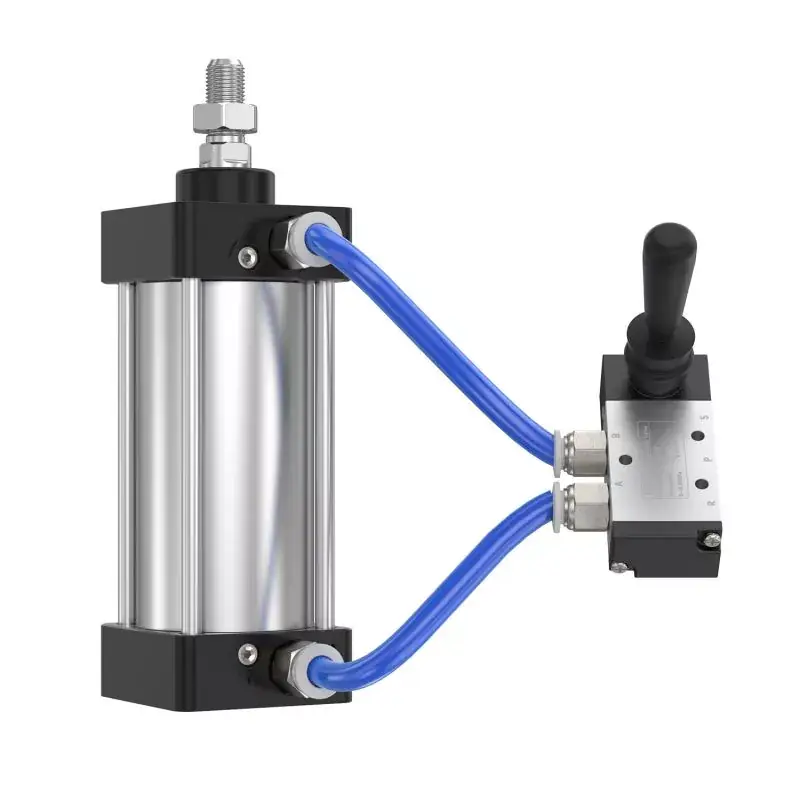

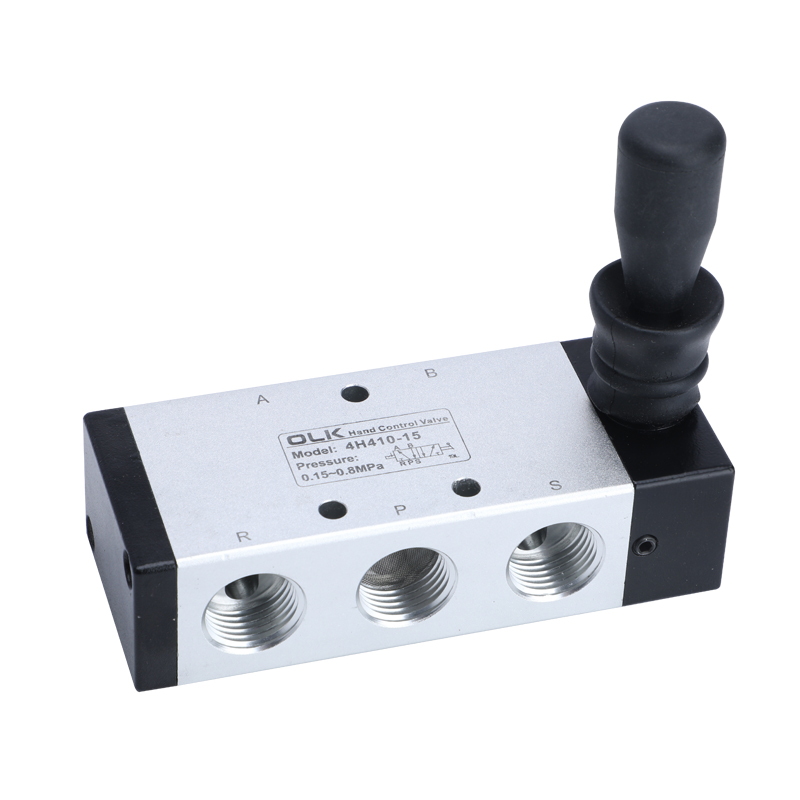

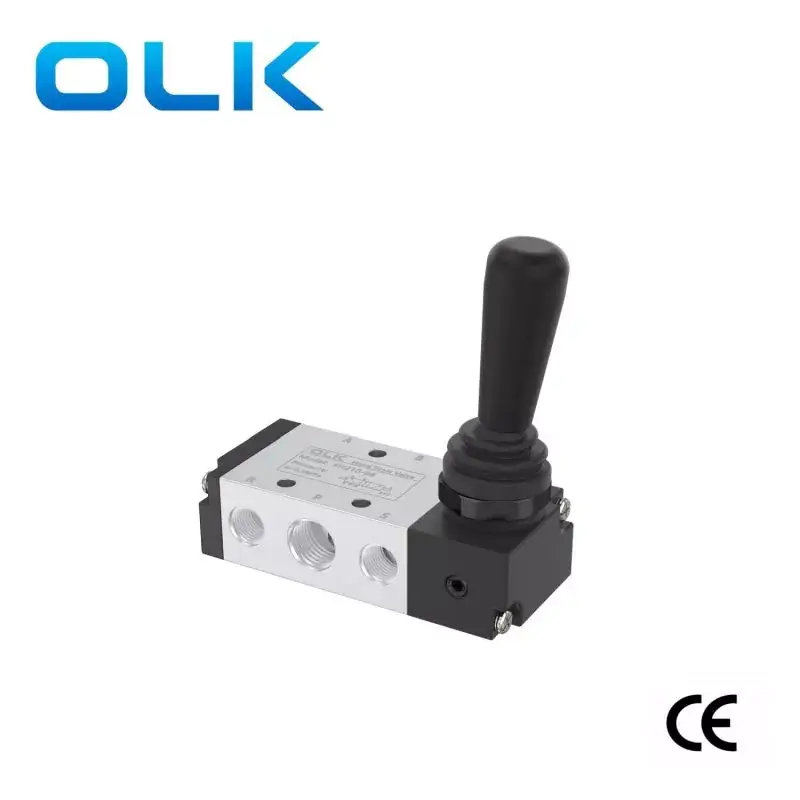

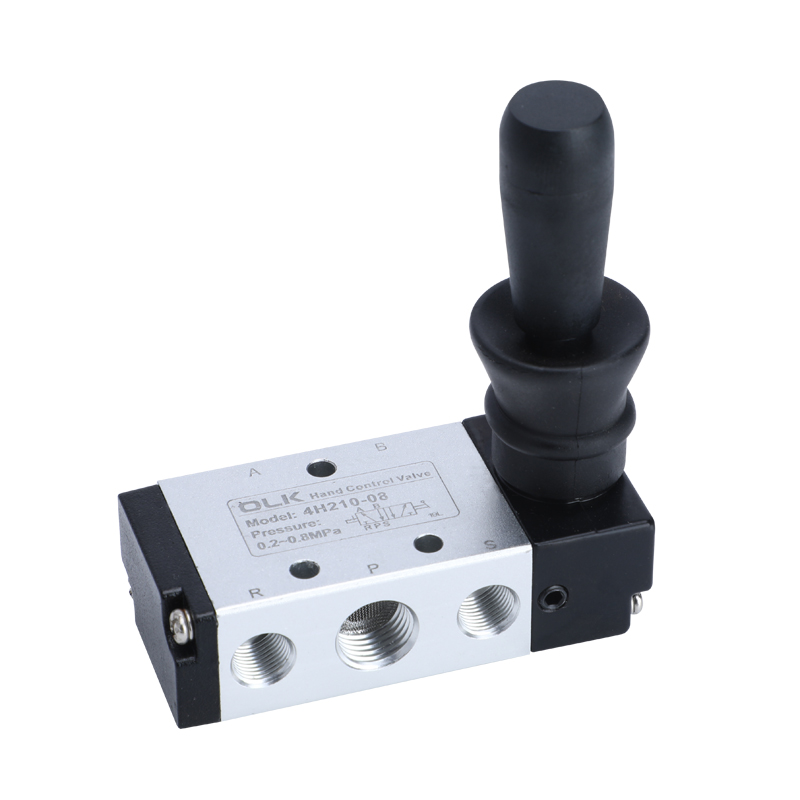

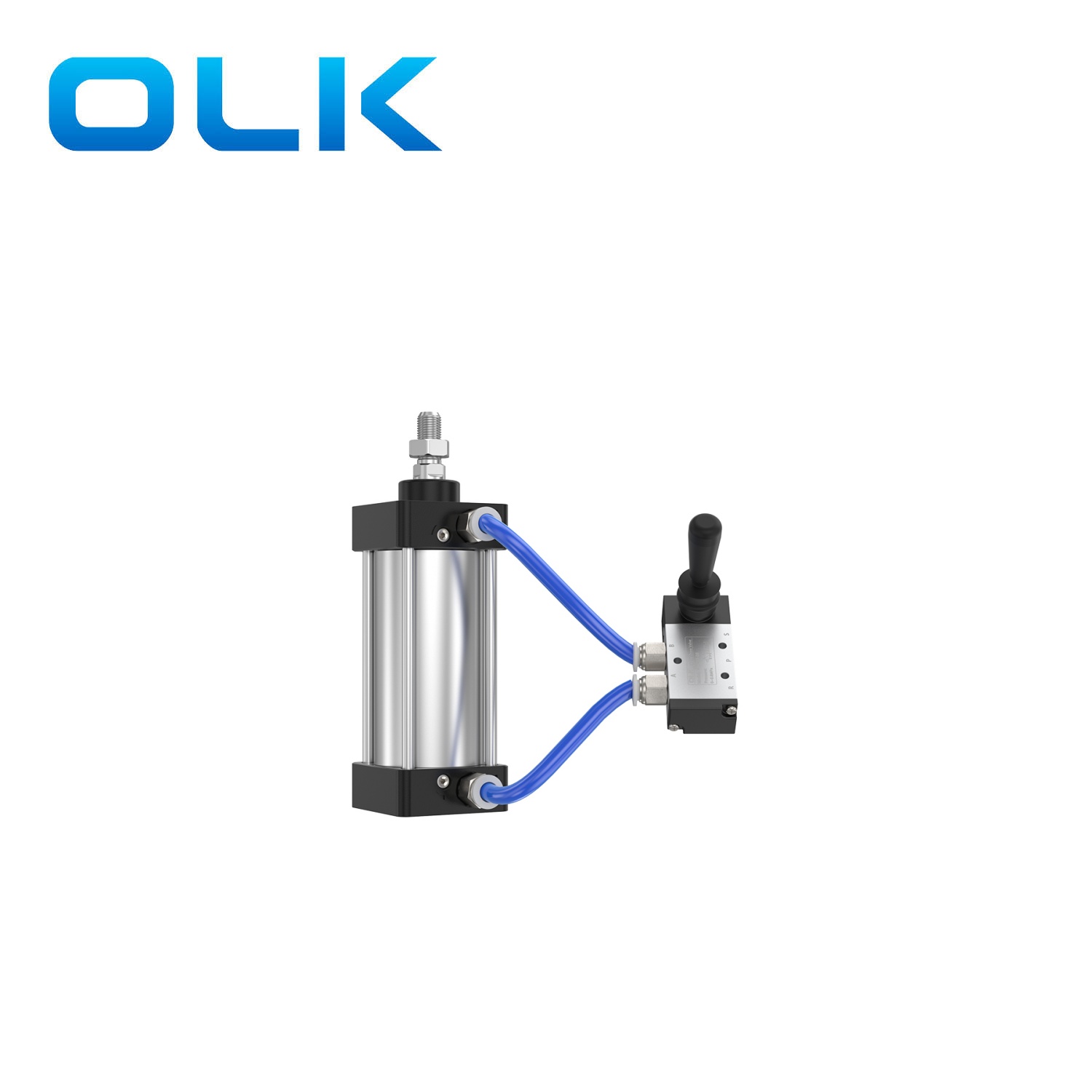

Das 5-Wege-Hebelventil der Serie 4H von Ouleikai (OLK) bietet einen einfachen und zuverlässigen Betrieb ohne komplexe elektrische Steuerungskomponenten und gewährleistet so eine hohe Zuverlässigkeit und Eignung für grundlegende pneumatische Steuerungsszenarien. Benutzer können die Gasflussrichtung durch Betätigen des Handhebelventils entsprechend dem tatsächlichen Bedarf anpassen.
Hebelventile der Serie 4HAnwendbare Szenarien: Laboranwendungen, wie pneumatische Laborsysteme, Forschungsgeräte usw.
Hinweise: Sollten während des Gebrauchs Anomalien festgestellt werden, wie z. B. Gaslecks oder Ventilblockaden, stellen Sie bitte sofort die Verwendung ein und wenden Sie sich für den Kundendienst an das Verkaufspersonal der OLK-Firma.
SYMBOL:
Bestellcode
4H
2
30 °C
08
MODELL:
CODE:
VENTILTYP:
ANSCHLUSSGRÖSSE:
4H: Manuelles Rückstellhebelventil, Handventil
2:200-Serie
10:5/2 Wegeventil
200er Serie:06:G1/8

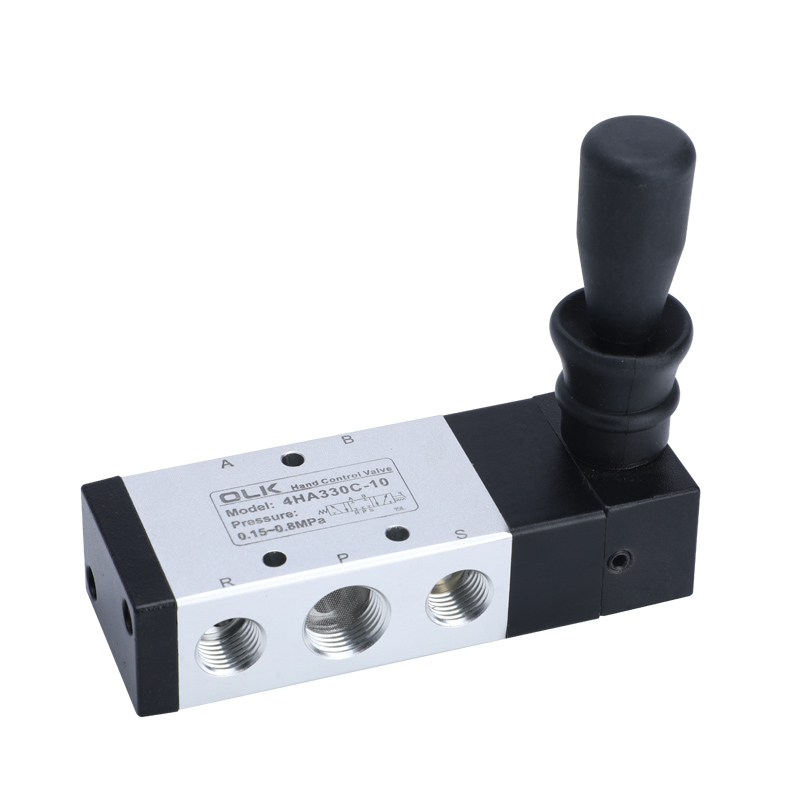

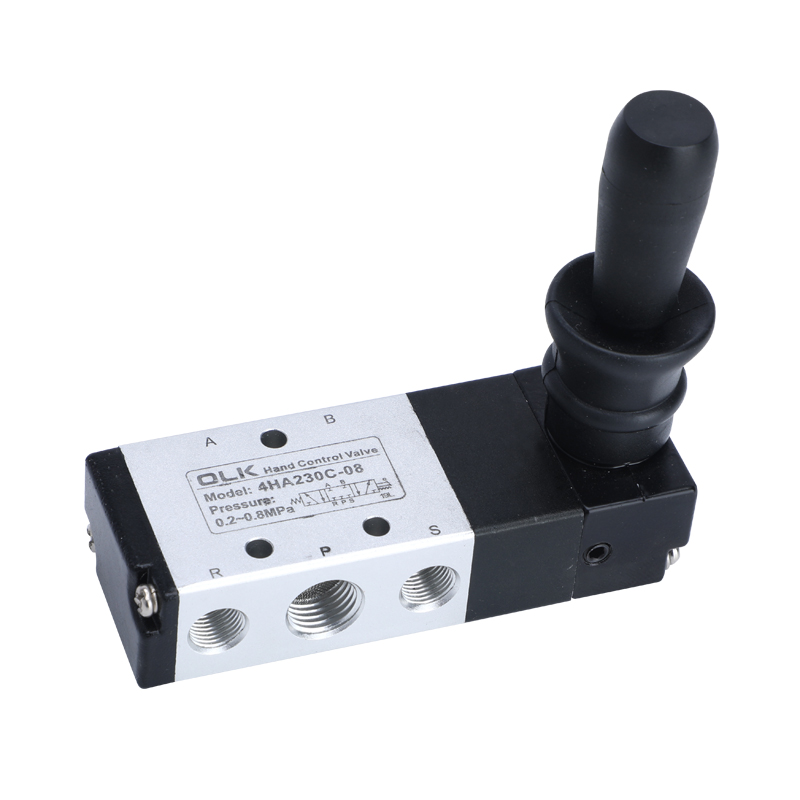

4HA: Handventil mit Hebelventil und Federrückstellung
3:300-Serie
30C: 5/3-Wege, 3 Positionen, geschlossene Mitte
200er Serie:08:G1/4
30E: 5/3-Wege, 3-Positionen-Auspuffmitte
300-Serie: 08: G1/8
30P: 5/3-Wege, Druckmitte mit 3 Positionen
300er-Serie: 10: G3/8
1. Manueller Betrieb, sanfte Betätigung, präzise und zuverlässige Positionierung;
2. Kolbenartige Struktur, hervorragende Abdichtung, kompakte Größe, geringes Gewicht, einfache Installation und Demontage;
3. Das Innenloch wird mit einer speziellen Technik bearbeitet, was zu einem geringen Reibungswiderstand und einer langen Lebensdauer führt;
4. Keine Ölschmierung erforderlich;
5. Panel-Installationsfunktionalität, einfache und bequeme Installation, die verschiedene Kundenanforderungen erfüllt.
1) Das manuelle Rückstellventil mit fünf Anschlüssen und drei Positionen verfügt über eine Federstahlkugelpositionierung, die das Schalten erleichtert. Bitte achten Sie darauf, während des Betriebs keine übermäßige Kraft anzuwenden, da dies zu falschen Steuerpositionen und unbeabsichtigten Aktionen führen kann.
2) Bei der Montage mit einer Platte können Sie den Abstandshalter je nach Situation entweder entfernen oder behalten.
3) Sehen Sie sich das Diagramm für verschiedene Installationsansätze an.
Besonderer Hinweis: Berücksichtigen Sie beim Befestigen des Panels die Dicke der Montageplatte und den Durchmesser des Montagelochs.
|
Arbeitsmedium |
Luft (gefiltert durch einen Filter über 40μm) |
|
Aktion |
Manuelle Direktsteuerung |
|
schmierend |
unnötig |
|
Arbeitsdruckbereich MPa(psi) |
0∼0,8(0~114) |
|
Garantierte Druckfestigkeit |
1,5 MPa (215 psi) |
|
Arbeitstemperatur °C |
-20∼70 |
|
Körpermaterial |
Aluminiumlegierung |
|
Modell |
Anschlussdurchmesser |
Anzahl der Positionen |
Strömungsquerschnittsfläche mm² (CV-Wert) |
|
4H210-06 |
Einlass=Auslass=G1/8 |
2 Positionen 5 Wege |
14,0(0,78) |
|
4H230C-06 |
Einlass=Auslass=G1/8 |
Drei-Positionen-Fünf-Wege |
12,0(0,67) |
|
4H230E-06 |
Einlass=Auslass=G1/8 |
Drei-Positionen-Fünf-Wege |
12,0(0,67) |
|
4H230P-06 |
Einlass=Auslass=G1/8 |
Drei-Positionen-Fünf-Wege |
12,0(0,67) |
|
4H210-08 |
Einlass=Auslass=G1/4 |
2 Positionen 5 Wege |
16,0(0,89) |
|
4H230C-08 |
Einlass=Auslass=G1/4 |
Drei-Positionen-Fünf-Wege |
12,0(0,67) |
|
4H230E-08 |
Einlass=Auslass=G1/4 |
Drei-Positionen-Fünf-Wege |
12,0(0,67) |
|
4H230P-08 |
Einlass=Auslass=G1/4 |
Drei-Positionen-Fünf-Wege |
12,0(0,67) |
|
4H310-08 |
Einlass=Auslass=G1/4 |
2 Positionen 5 Wege |
25,0(1,39) |
|
4H330C-08 |
Einlass=Auslass=G1/4 |
Drei-Positionen-Fünf-Wege |
18,0(1,00) |
|
4H330E-08 |
Einlass=Auslass=G1/4 |
Drei-Positionen-Fünf-Wege |
18,0(1,00) |
|
4H330P-08 |
Einlass=Auslass=G1/4 |
Drei-Positionen-Fünf-Wege |
18,0(1,00) |
|

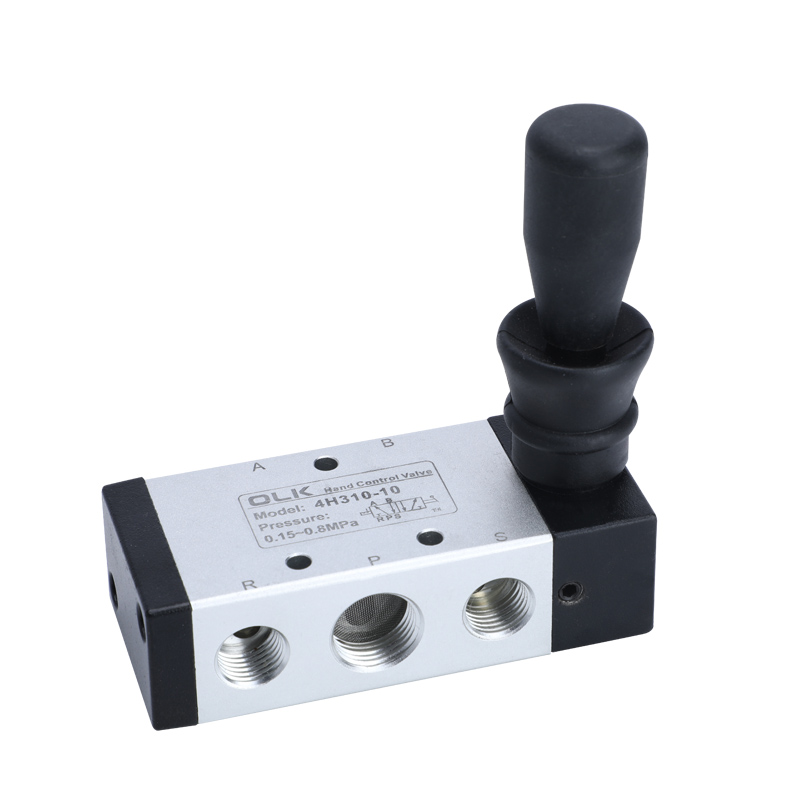

4H310-10 |
Einlass=Auslass=G3/8 Auslass=G1/4 |
2 Positionen 5 Wege |
30,0(1,67) |
|
4H330C-10 |
Einlass=Auslass=G3/8 Auslass=G1/4 |
Drei-Positionen-Fünf-Wege |
18,0(1,00) |
|
4H330E-10 |
Einlass=Auslass=G3/8 Auslass=G1/4 |
Drei-Positionen-Fünf-Wege |
18,0(1,00) |
|
4H330P-10 |
Einlass=Auslass=G3/8 Auslass=G1/4 |
Drei-Positionen-Fünf-Wege |
18,0(1,00) |
