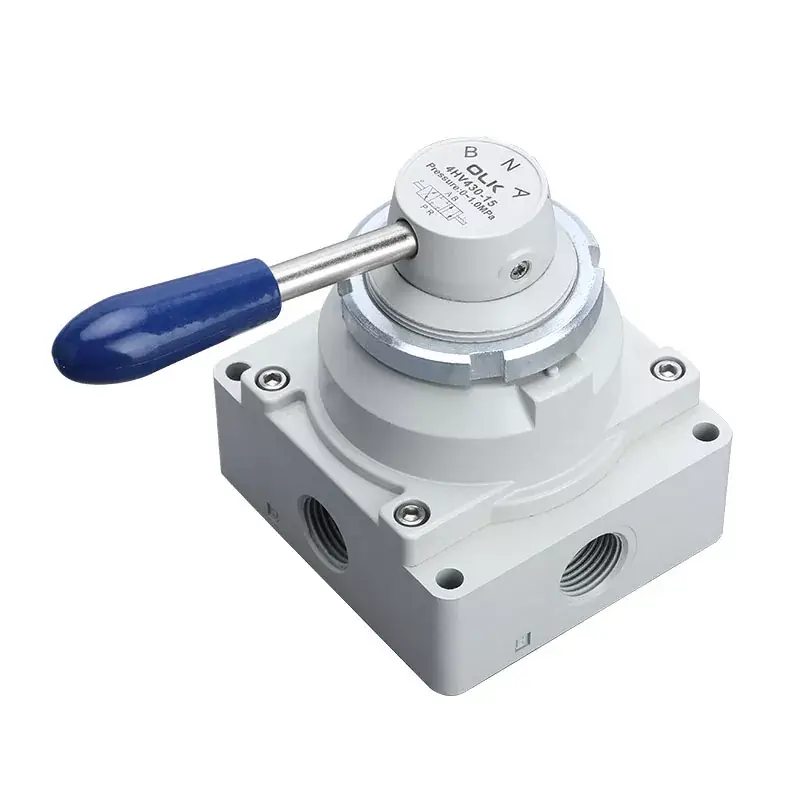

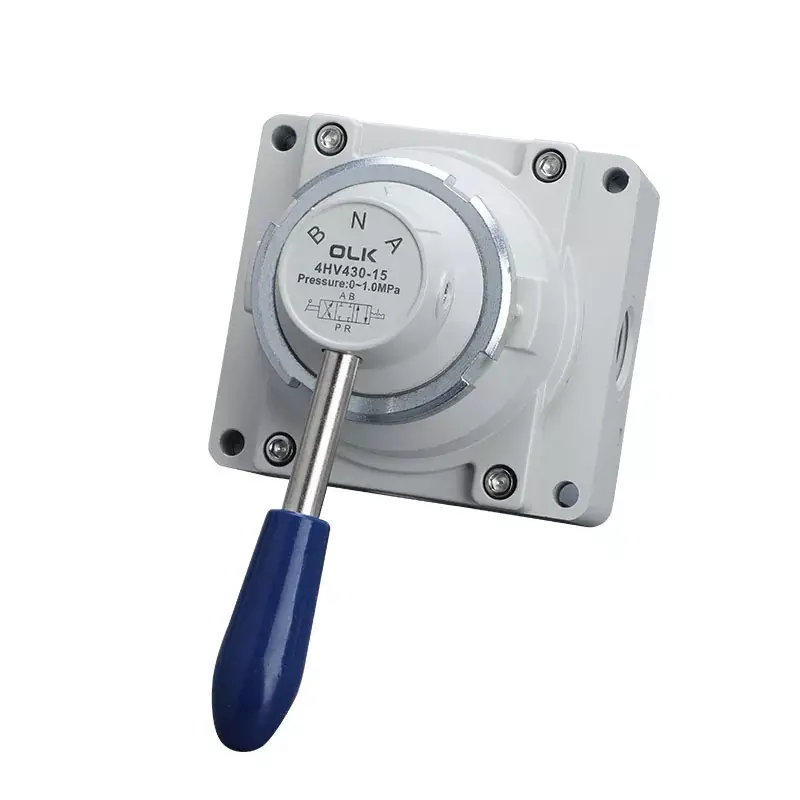

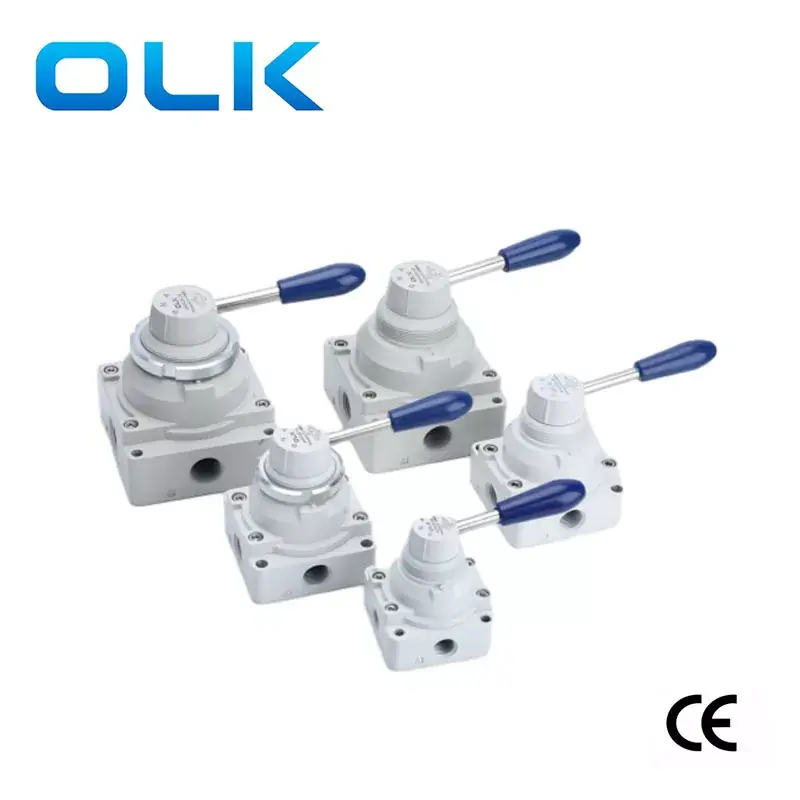

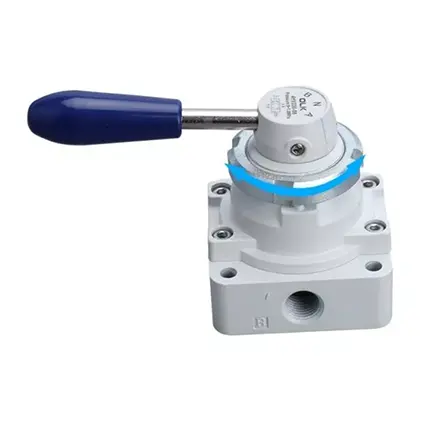

Das handbetätigte Zwei-Wege-Vier-/Dreiwege-Vier-Port-Ventil der Serie 4HV von Ouleikai (OLK) wird durch Drehen des manuellen Hebels umgeschaltet und bietet ein gutes Tastgefühl und einen reibungslosen Betrieb.
Das handbetätigte 4HV-Ventil verfügt über einen großen effektiven Durchflussbereich und einen geringen Druckverlust, was dazu beiträgt, den Energieverbrauch zu senken und die Effizienz beim Flüssigkeitstransfer zu verbessern. Darüber hinaus stehen Benutzern zwei Installationsarten zur Auswahl: Panel-Installation und Bodenmontage, wobei Montagemuttern für die Panel-Installation im Lieferumfang enthalten sind.
Insgesamt ist das manuelle Ventil Ouleikai (OLK) 4HV ein leistungsstarkes und benutzerfreundliches Steuerventil, das in verschiedenen Industriebereichen weit verbreitet ist. Für detailliertere Informationen zum 4HV-Handventil wird empfohlen, das entsprechende Produkthandbuch zu konsultieren oder sich an professionelles technisches Personal zu wenden.
1. Sanftes und leichtes Drehen mit gutem Tastgefühl und präziser Positionierung:
2. Große effektive Strömungsfläche mit geringem Druckverlust;
3. Große effektive Strömungsfläche;

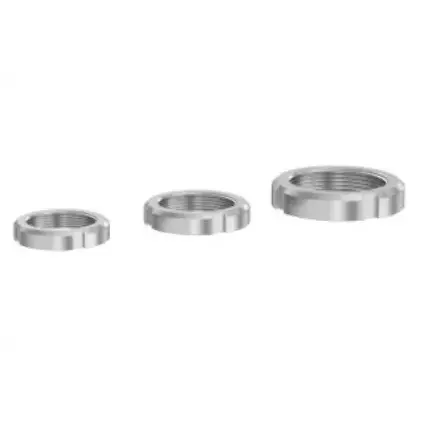

4. Zwei Installationsmethoden verfügbar: Paneel- und Bodeninstallation. Die Panel-Installation wird mit Montagemuttern geliefert.
|
Bestellcode |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
Modell |
Serie |
Position |
|
Portgröße |
Installationstyp: |
|
4HV: Manuelles Drehventil der Serie 4HV |
2:200-Serie |
24:2/4 Hafen |
|
06:PT1/8 |
Leer |
|
|
3:300-Serie |
34:3/4 Hafen |
|
08:PT1/4 |
S: Schalttafelmontage (mit Ventilmutter) |
|
|
4:400-Serie |
|
|
10:PT3/8 |
|
|
|
|
|
|
15:PT1/2 |
|
|
|
|
|
|
20:PT3/4 |
|
|
Arbeitsmedium |
Luft (gefiltert durch einen Filter über 40μm) |
|
Aktion |
Handsteuerung |
|
schmierend |
unnötig |
|
Arbeitsdruckbereich MPa(psi) |
0∼1,0(~145) |
|
Garantierte Druckfestigkeit |
1,5 MPa (215 psi) |
|
Arbeitstemperatur °C |
-20∼70 |
|
Modell |
Anschlussdurchmesser |
Anzahl der Positionen |
Effektive Querschnittsfläche mm² (CV-Wert) |
|
4HV210-06 |
PT1/8 |
2 Positionen, 4 Wege |
14,0(0,78) |
|
4HV230-06 |
PT1/8 |
drei vier Wege |
14,0(0,78) |
|
4HV210-08 |
PT1/4 |
2 Positionen, 4 Wege |
14,0(0,78) |
|
4HV230-08 |
PT1/4 |
drei vier Wege |
14,0(0,78) |
|
4HV310-08 |
PT1/4 |
2 Positionen, 4 Wege |
30,0(1,67) |
|
4HV330-08 |
PT1/4 |
drei vier Wege |
30,0(1,67) |
|
4HV310-10 |
PT3/8 |
2 Positionen, 4 Wege |
33,0 (1,83) |
|
4HV330-10 |
PT3/8 |
drei vier Wege |
33,0 (1,83) |
|
4hv410-15 |
PT1/2 |
2 Positionen, 4 Wege |
88,0(4,89) |
|
4HV430-15 |
PT1/2 |
drei vier Wege |
88,0(4,89) |
|
4hv410-20 |
PT3/4 |
2 Positionen, 4 Wege |
95,0(5,27) |
|
4HV430-20 |
PT3/4 |
drei vier Wege |
95,0(5,27) |
|
Modell: |
Faden: |
|
4HV200 |
M35X1,5 |
|
4HV300 |
M40X1,5 |
|
4HV400 |
M52X1,5 |
|
|
|
|
OLK Pneumatische Handdrehventile – 5 Modelle im Vergleich |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
Tolles Modell |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Position |
2 Positionen, 4 Wege |
|
3 Positionen, 4 Wege |
|
3 Positionen, 4 Wege |
|
3 Positionen, 4 Wege |
|
3 Positionen, 4 Wege |
|
|
3 Positionen, 4 Wege |
|
|
|
|
|
|
|
|
|
Portgröße |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Produktmerkmale |
Panelmontage |
|
A: Viereckige Schnittstelle B: zweiseitige Schnittstelle, mit Schalldämpfung an der Unterseite |
|
|
|
|
|
Leer: Ein Loch auf einer Seite L: Zwei Löcher auf gegenüberliegenden Seiten; D: Vier Löcher auf der Unterseite; |
|
|
|
|
|
|
|
|
|
|
|
|
Handhaben |
Abnehmbarer Griff |
|
Abnehmbarer Griff |
|
Abnehmbarer Griff |
|
Nicht abnehmbare/Kunststoffgriffe |
|
Abnehmbarer Griff, Verbrühschutzgriff |
|
|
|
|
|
|
|
|
|
|
|
|
Abmessungen der Basis |
200er-Serie: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
Was ist das Merkmal des 4HV-Handsteuerventils?
Das 4HV-Handventil kann in eine Schalttafel eingebaut werden.
Wie viele Positionen können im 4HV-Handventil ausgewählt werden?
2-Positionen-4-Wege-Typ und 3-Positionen-4-Wege-Zwei-Typ können ausgewählt werden.
