Brand:
OLKPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

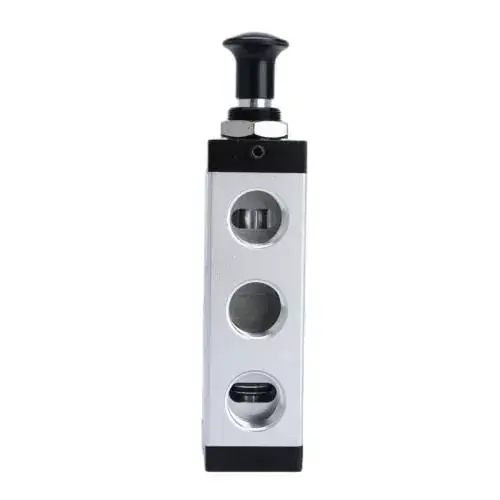

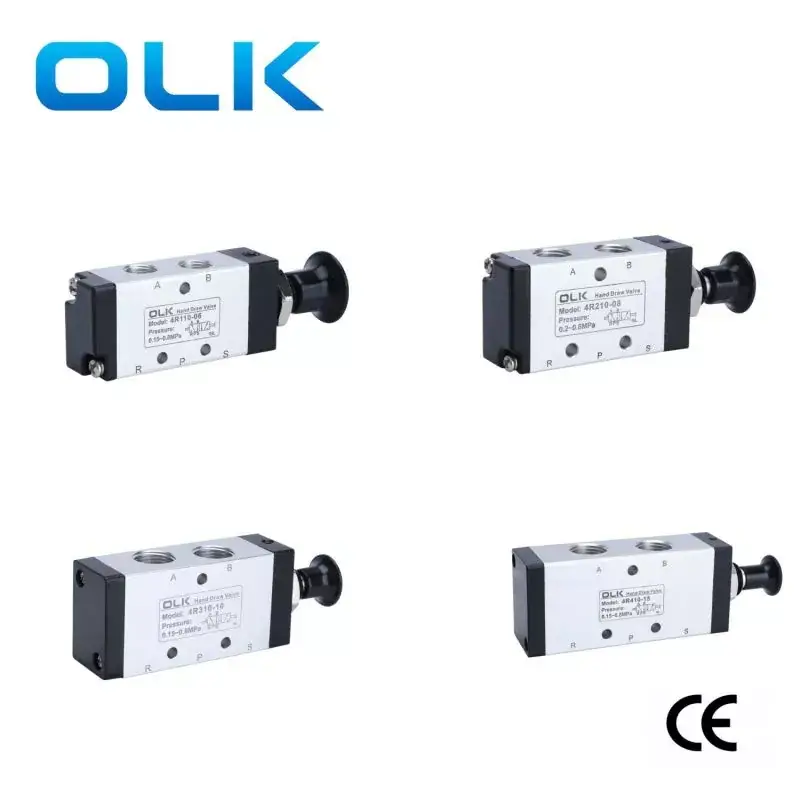

2 Position 5 WayDas handbetätigte 5-Wege-Ventil der Ouleikai (OLK) 4R-Serie verfügt über ein 2/5-Design und ermöglicht die Steuerung und Umschaltung verschiedener Gase, geeignet für die Anforderungen verschiedener pneumatischer Systeme. Der Handzug-Betrieb steuert die Richtungsänderung, sodass der Bediener die Gasflussrichtung bequem und mit hoher Flexibilität manuell steuern kann.
Hinweise: Bitte überschreiten Sie nicht den Nennarbeitsdruckbereich des Handzugventils, um die Sicherheit und Stabilität des Produkts nicht zu beeinträchtigen. Einsatzszenarien: Wird zur Gasregelung in Laborgassystemen und ähnlichen Anwendungen verwendet.
SYMBOL:
Bestellcode:
4R
2
10
08
MODELL:
SERIE
FUNKTION:
ANSCHLUSSGRÖSSE:
4L:5/2 Handventil
1:100 Serie
10:2-Position
100er Serie:06:G1/8
2:200 Seires
200er Serie:06:G1/8
3:300 Seires
200er Serie:08:G1/4
300er Serie:08:G1/8
300er Serie:10:G3/8
|
Arbeitsmedium |
Luft (gefiltert durch einen Filter über 40μm) |
|
Aktion |
Manuelle direkte Aktion |
|
schmierend |
unnötig |
|
Arbeitsdruckbereich MPa(psi) |
0∼0,8(0~114) |
|
Garantierte Druckfestigkeit |
1,5 MPa (215 psi) |
|
Arbeitstemperatur °C |
-20∼70 |
|
Körpermaterial |
Aluminiumlegierung |
|
Modell |
Anschlussdurchmesser |
Strömungsquerschnittsfläche mm² (CV-Wert) |
|
4R110-M5 |
M5 |
5,5(0,3) |
|
4R110-06 |
G1/8 |
12,0(0,67) |
|
4R210-06 |
G1/8 |
14,0(0,78) |
|
4R210-08 |
G1/4 |
16,0(0,89) |
|
4R310-08 |
G1/4 |
25,0(1,39) |
|
4R310-10 |
G3/8 |
30,0(1,67) |
|
4R410-15 |
G1/2 |
50,0(2,79) |

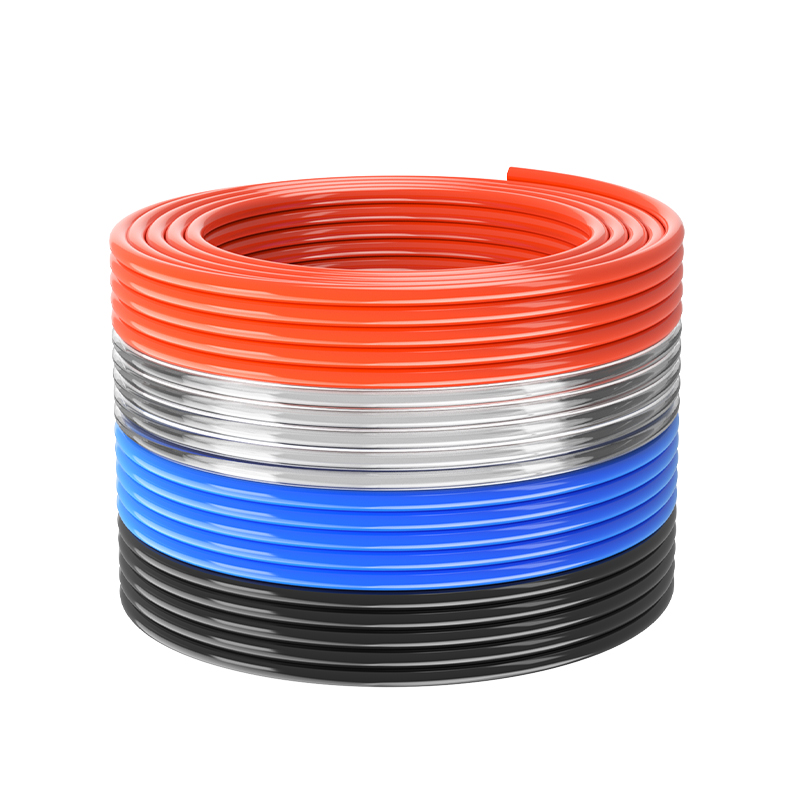

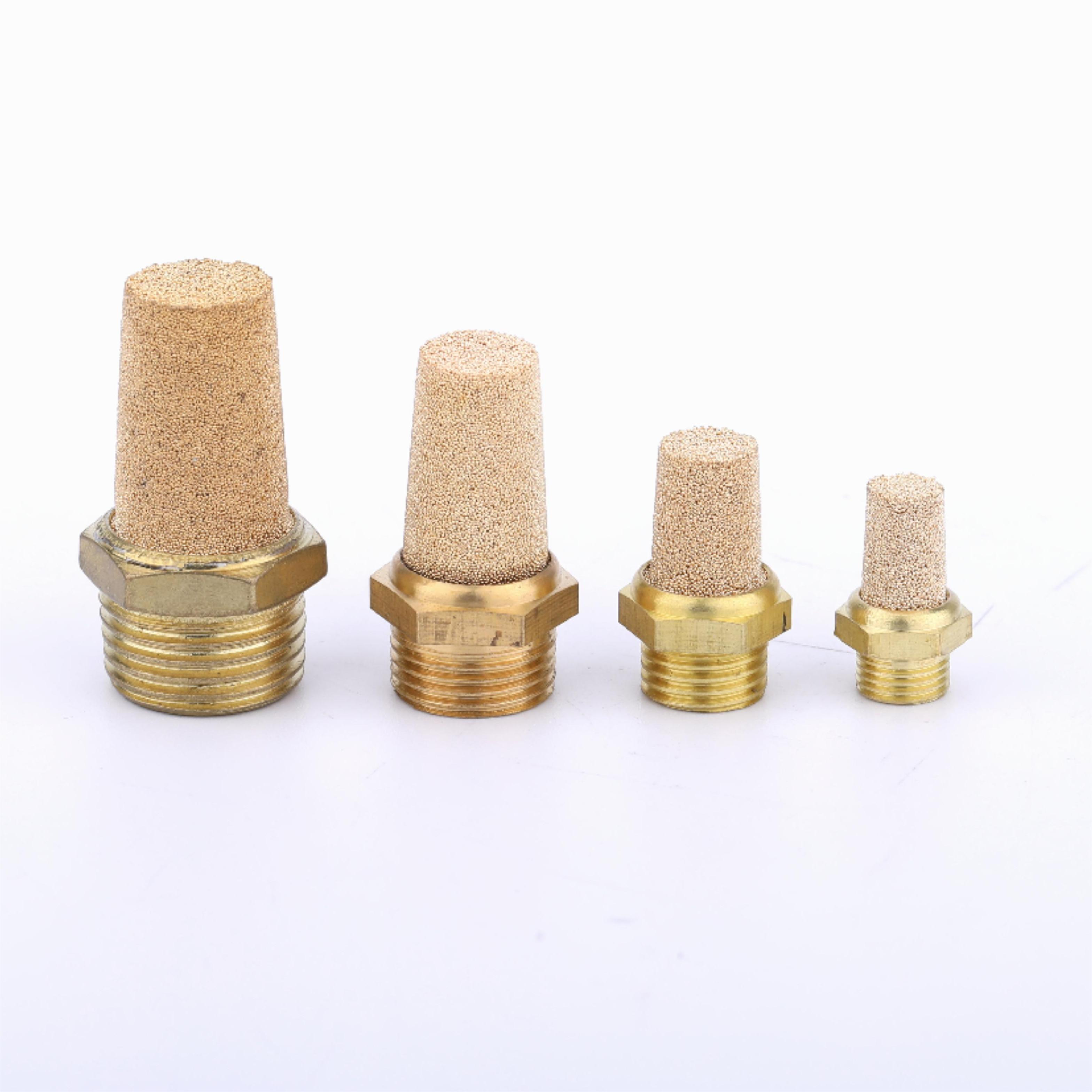

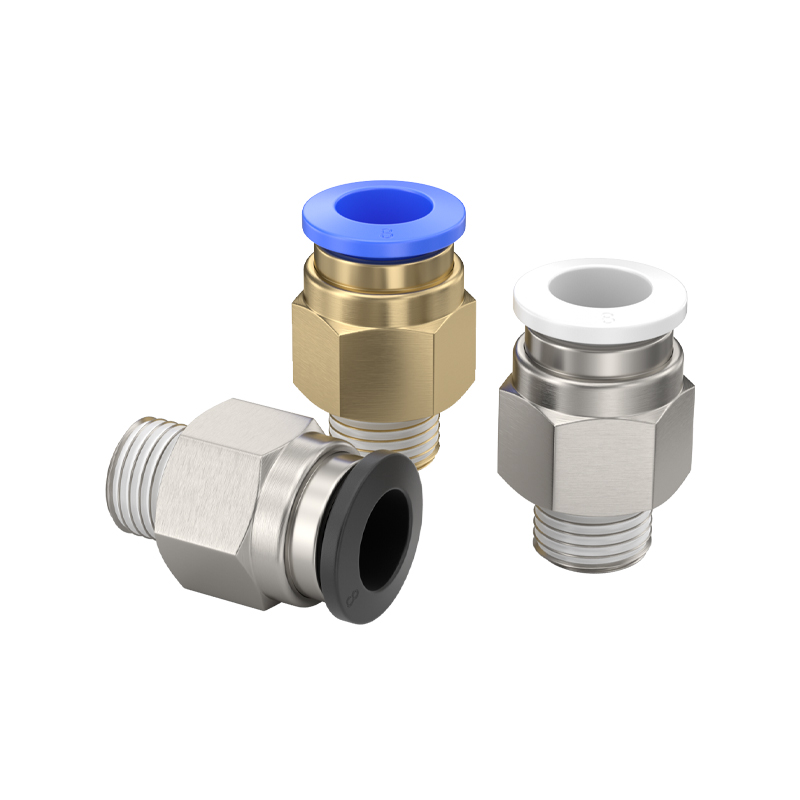

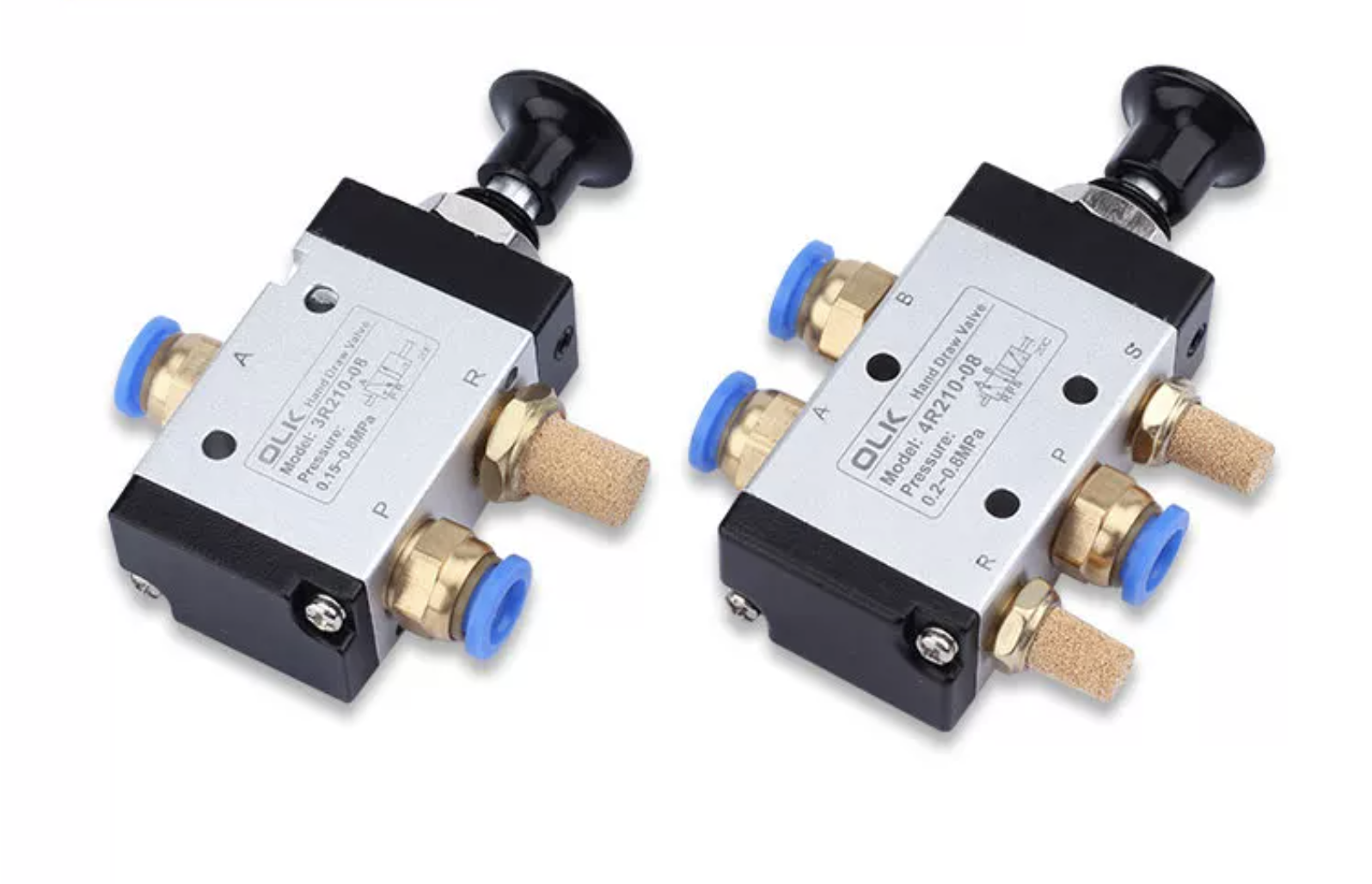

| 3R/4R-Handventil-montiertes Erscheinungsbild | PU-ROHR | PC-VERBINDUNG | TURMSCHALLDÄMPFER |
 |
 |
 |
 |
FAQs:
1: Gibt das Ventil nur dann Luft ab, wenn die Taste gedrückt wird?
Ja. Dies ist ein momentanes mechanisches Ventil. Luft strömt nur, wenn die Taste gedrückt wird. Sobald der Knopf losgelassen wird, kehrt das Ventil automatisch in seine Ausgangsposition zurück und die Luftzufuhr wird unterbrochen.
2: Was ist der Unterschied zwischen den mechanischen Ventilen der Serien 210 und 310?
Der Hauptunterschied besteht in der Körpergröße und der Durchflusskapazität.
Serie 210: Kompakte Größe, geeignet für Anwendungen mit geringerem Luftverbrauch.
Serie 310: Eine Größe größer als die Serie 210, bietet eine höhere Durchflusskapazität.
Serie 410: Größer als die Serie 310 und für Anwendungen geeignet, die einen noch größeren Luftstrom erfordern.
Die Bedienfunktion bleibt gleich; Die Auswahl hängt im Wesentlichen von der benötigten Durchflussmenge und dem Einbauraum ab.
3: Verfügt das Ventil über einen eingebauten Filter?

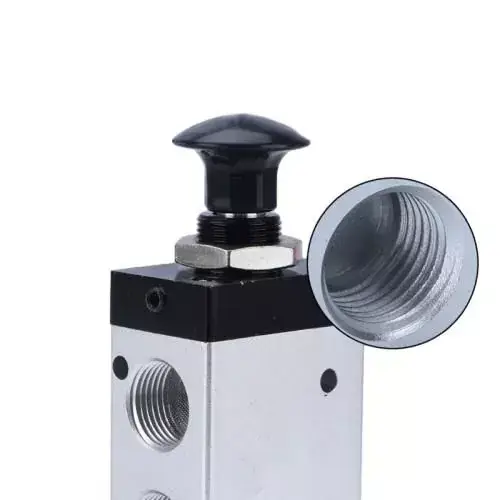

Ja. Der Hauptlufteinlass des OLK-Ventils ist mit einem eingebauten Filtersieb ausgestattet, um das Eindringen von Staub und Partikeln in das Ventilgehäuse zu verhindern, was die Zuverlässigkeit verbessert und die Lebensdauer verlängert.
4: Wie wähle ich zwischen Ventilen der Serien 4R210, 4R310 und 4R410?
Wenn Ihre Anwendung ein kleines und kompaktes Ventil erfordert, ist die Serie 210 normalerweise ausreichend. Für höhere Luftstromanforderungen wird die Serie 310 empfohlen. Für große pneumatische Systeme oder Anwendungen mit hohem Luftverbrauch ist die Serie 410 die erste Wahl.
Alle drei Serien bieten die gleiche Bedienfunktion; Der Hauptunterschied besteht in der Ventilgröße und der Durchflusskapazität.
