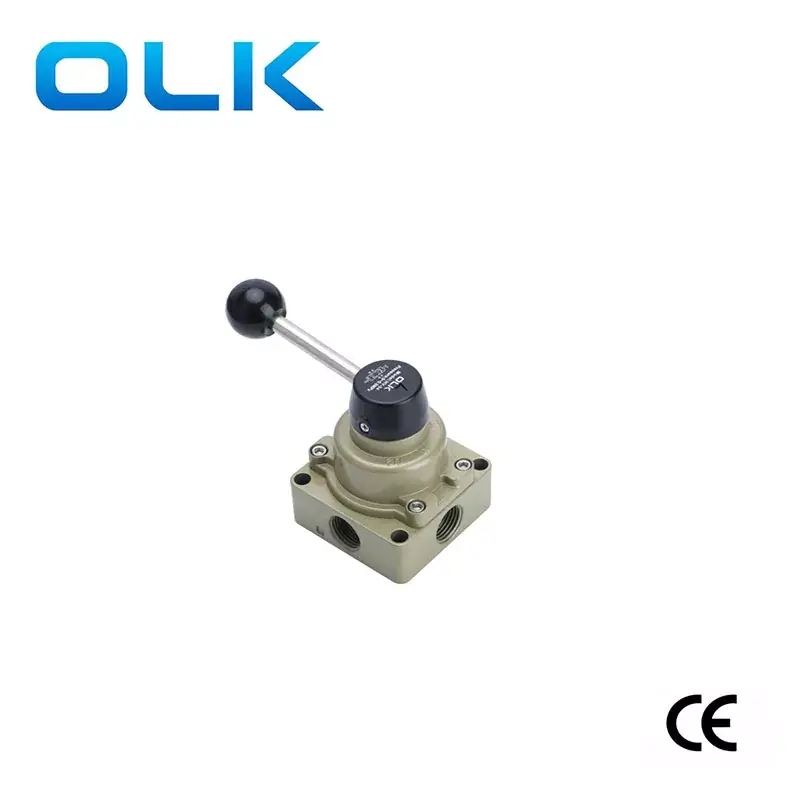

OLK ist Hersteller und Lieferant von manuellen 4-Wege-Drehventilen der HV-Serie in China. Die handbetätigten Vierwegeventile der HV-02/03/04-Serie von Ouleikai (OLK) verfügen über eine Basis und ein Gehäuse aus Aluminiumlegierung mit Oberflächenoxidationsbehandlung und bieten hervorragende Verschleißfestigkeit und Dichtungseigenschaften unter Druck. Aluminiumlegierungen haben im Vergleich zu reinem Aluminium überlegene physikalische Eigenschaften. Der Unterschied zwischen den Handventilen HV-02, HV-03 und HV-04 liegt in der Größe der Schnittstelle. Diese Ventile verfügen über drei einstellbare Gänge mit deutlicher Gangmarkierung und werden unter anderem häufig zur Steuerung von Zylindern verwendet.
Wenn in den 02. Gang geschaltet wird, lässt der Auslasskanal B Luft ab, der Auslasskanal A entlüftet und der Zylinder fährt aus.
Beim Umschalten in den N-Gang sind die Auslassöffnungen A und B geschlossen und der Zylinder stoppt auf halbem Weg.
Beim Schalten in den 01. Gang entlüftet die Auslassöffnung A, die Auslassöffnung B entlüftet und der Zylinder fährt ein.
|
Modell |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Arbeitsmedium |
Luft (Filterung durch ein Filtersieb von über 40 μm) |
|||
|
Aktionsmodus |
HANDsteuerung |
|||
|
Portgröße |
Einlass=Auslass=PT1/4 |
|||
|
Druckbereich |
0,15–0,8 MPa (21–114 PSI) |
|||
|
Position |
2/4 Port |
3/4 Anschluss |
2/4 Port |
3/4 Anschluss |
|
Aufwachender Druck |
„-10-60℃ |
|||
|
Prüfdruck |
1,5 MPa (215 psi) |
|||
|
OLK Pneumatische Handdrehventile – 5 Modelle im Vergleich |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
Tolles Modell |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Position |
2 Positionen, 4 Wege |
|
3 Positionen, 4 Wege |
|
3 Positionen, 4 Wege |
|
3 Positionen, 4 Wege |
|
3 Positionen, 4 Wege |
|
|
3 Positionen, 4 Wege |
|
|
|
|
|
|
|
|
|
Portgröße |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Produktmerkmale |
Panelmontage |
|
A: Viereckige Schnittstelle B: zweiseitige Schnittstelle, mit Schalldämpfung an der Unterseite |
|
|
|
|
|
Leer: Ein Loch auf einer Seite L: Zwei Löcher auf gegenüberliegenden Seiten; D: Vier Löcher auf der Unterseite; |
|
|
|
|
|
|
|
|
|
|
|
|
Handhaben |
Abnehmbarer Griff |
|
Abnehmbarer Griff |
|
Abnehmbarer Griff |
|
Nicht abnehmbare/Kunststoffgriffe |
|
Abnehmbarer Griff, Verbrühschutzgriff |
|
|
|
|
|
|
|
|
|
|
|
|
Abmessungen der Basis |
200er-Serie: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Modell |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Arbeitsmedium |
Luft (Filterung durch ein Filtersieb von über 40 μm) |
|||||
|
Aktionsmodus |
HANDsteuerung |
|||||
|
Portgröße |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Druckbereich |
0,15–0,8 MPa (21–114 PSI) |
|||||
|
Position |
2/4 Port |
3/4 Anschluss |
2/4 Port |
3/4 Anschluss |
2/4 Port |
3/4 Anschluss |
|
Aufwachender Druck |
„-10-60℃ |
|||||
|
Prüfdruck |
1,5 MPa (215 psi) |
|||||
