Das 5-Wege-Magnetventil der Serie 4V ist ein Flüssigkeitswegeventil, das für Luft als Arbeitsmedium geeignet ist.

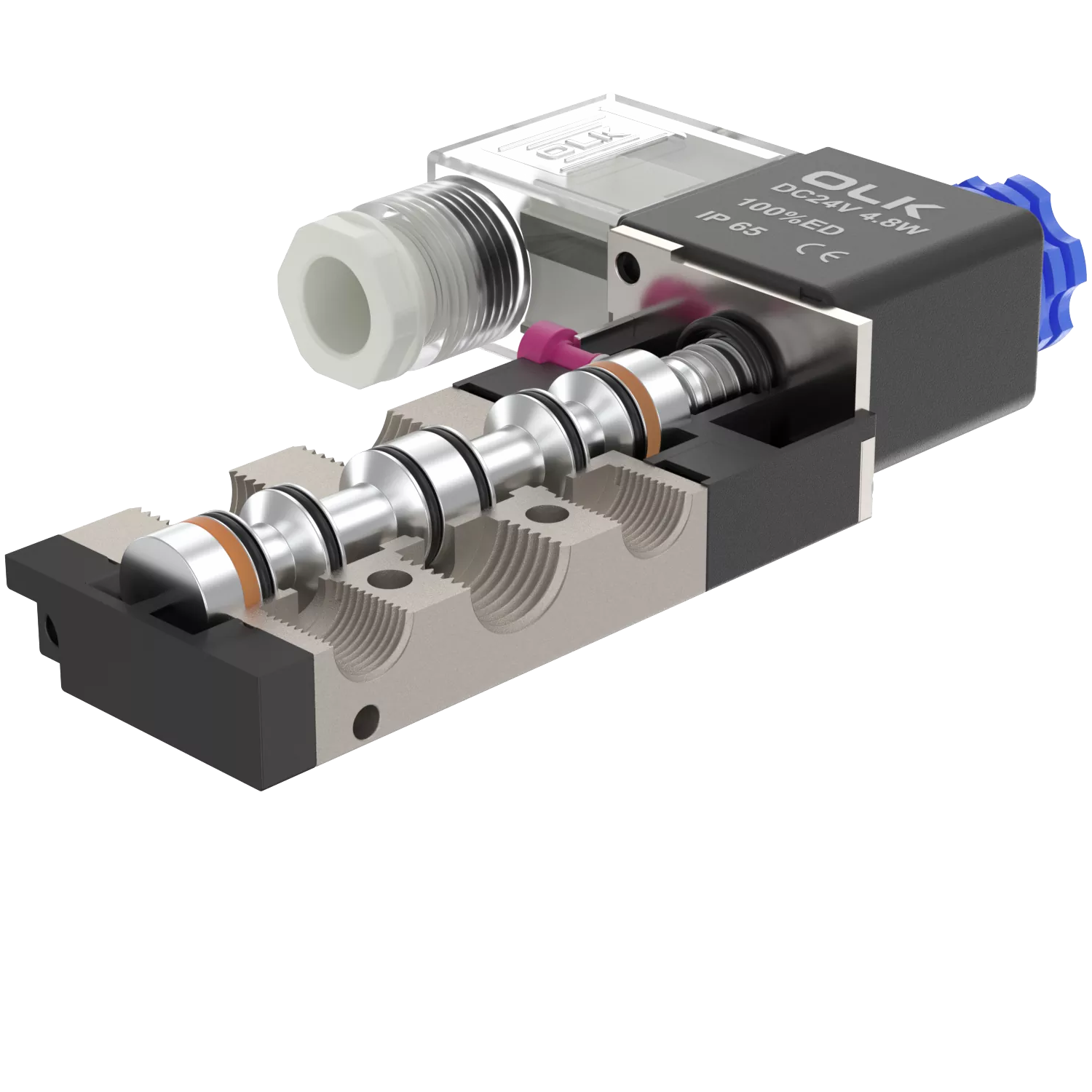

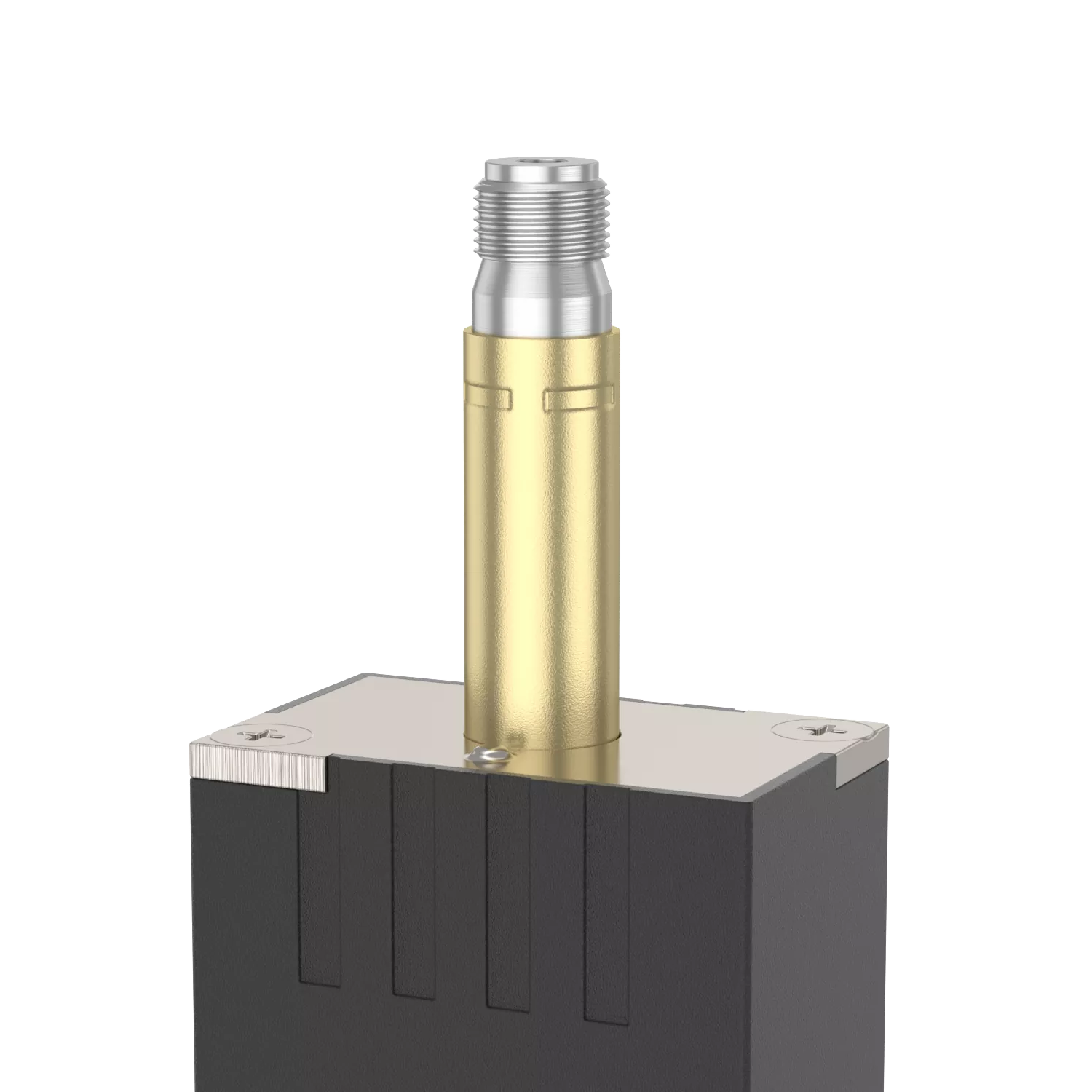

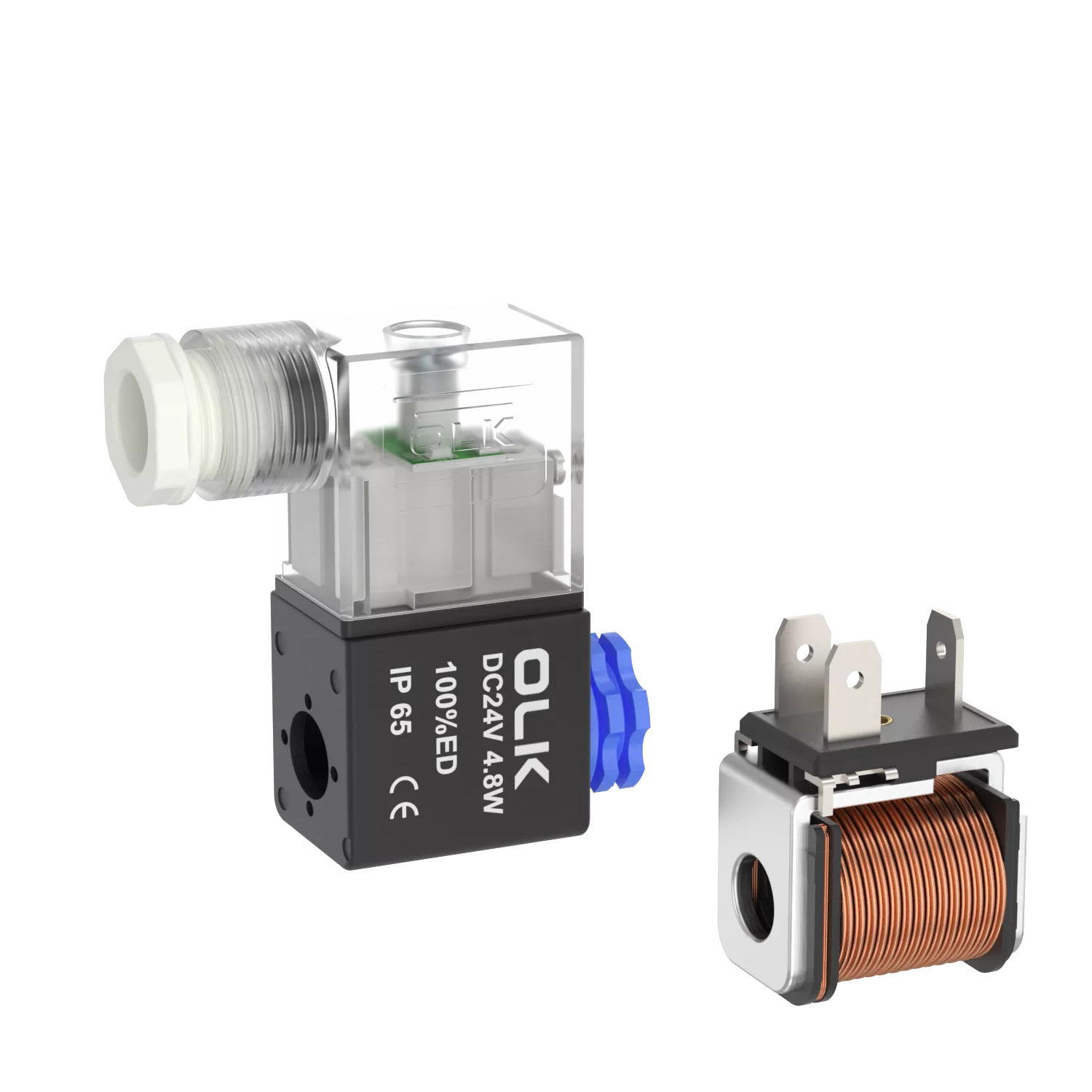

Das 5-Wege-Magnetventilgehäuse der 4V-Serie besteht aus einer Aluminiumlegierung und enthält hochwertige Materialien wie staubdichte Pilotköpfe der Klasse A, Mitsubishi-Dichtungskomponenten und gefrierfreies Schmieröl. Es kann seine Funktionalität in rauen Arbeitsumgebungen aufrechterhalten. Dieses Ventil wurde strengen EMV- und LVD-Konformitätstests unterzogen und erhielt die CE-Zertifizierung, wodurch es den höchsten Sicherheits- und Qualitätsstandards entspricht.
Das Produkt akzeptiert benutzerdefinierte Erscheinungsbildfarben, sodass Benutzer das Produkt in komplexen integrierten Systemumgebungen schnell identifizieren können.
Die Standardschnittstellen für die Magnetventile der 4V-Serie sind M5, G1/8, G1/4, G3/8, G1/2, erhältlich in integrierten Sets für eine einfache Installation. Bei den Betriebsspannungen gibt es je nach konkretem Anwendungsszenario mehrere Möglichkeiten, die passende Spannungsleistung auszuwählen.
Die Magnetventile der 4V-Serie Ouleikai (OLK) werden häufig in verschiedenen Industrieszenarien wie Verpackungsautomatisierung, medizinischen Maschinen und Textilausrüstung eingesetzt und bieten zuverlässige Lösungen für Ihre Produktionslinie.
SYMBOL:
| 4V | 2 | 10 | 08 | AC110V | EX-P |
| MODELL | CODE | VENTILTYP | ANSCHLUSSGRÖSSE | STROMSPANNUNG | Verkabelungsmethode |
| 4V: 2-Positionen-5-Wege-/2-Positionen-5-Wege-Magnetventil | 1:100 Serie | 10: 5/2-Wege-Einzelmagnetventil | M5:M5X0,8 | A:AC22C | Leer: IHR |
|
|
2:200-Serie | 20: Doppelmagnetventil 5/2-Wege | 06:G1/8 | B: DC24V | I:Linie |
|
|
3:300-Serie | 30C: 5/3-Wege-Doppelmagnetventil mit geschlossener Mitte | 08:G1/4 | C: AC110V |
|
|
|
4:400 Seires | 30E: Doppelmagnetventil 5/3-Wege-Auspuffmitte | 10:G3/8 | E: AC24V |
|
|
|
|
30P: Doppelmagnetventil 5/3-Wege-Druckmitte | 15:G1/2 | F: DC12V |
|
|
|
|
|
|
|
|
Produktmerkmale:
1. Pilotmodus: externe und interne Optionen verfügbar;

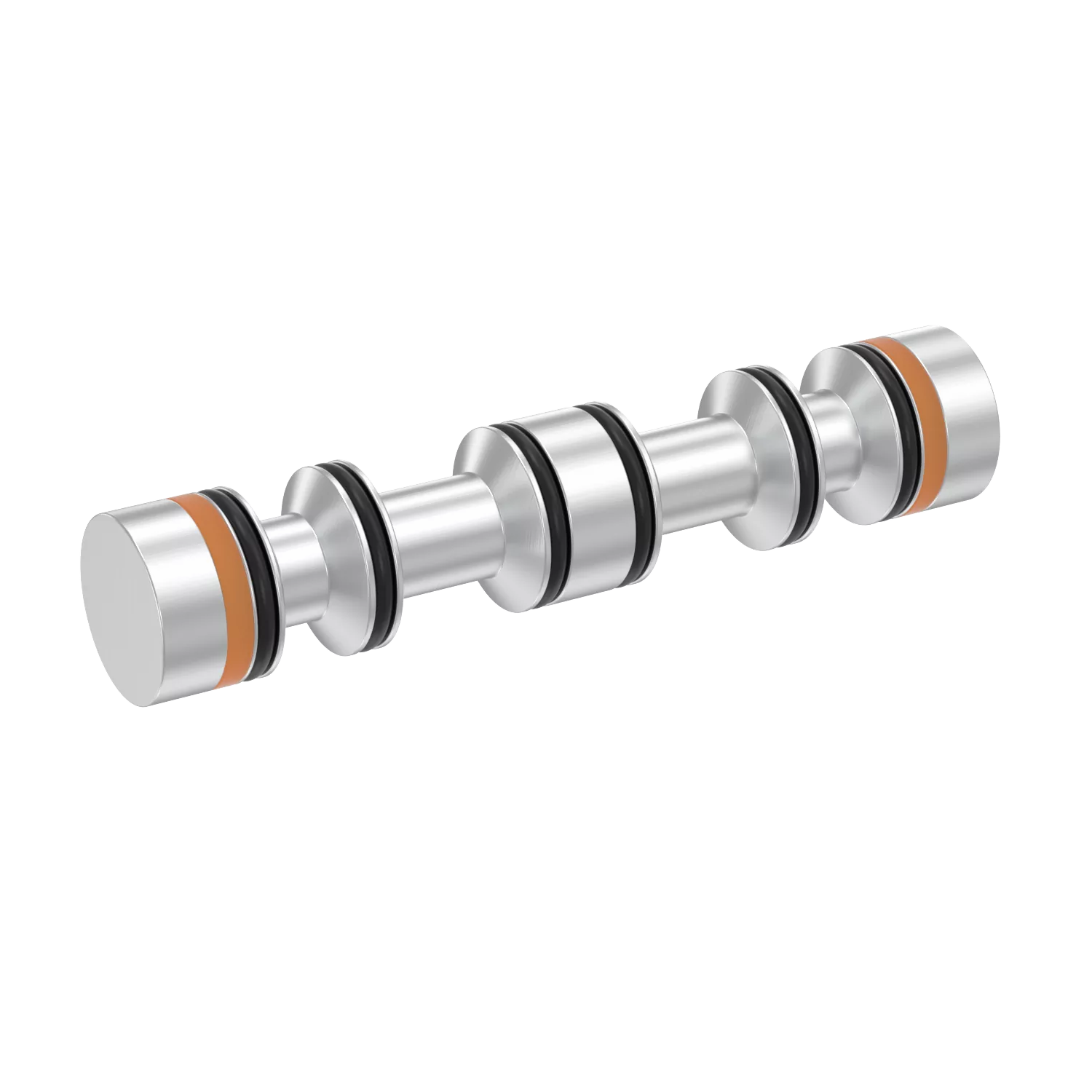

2. Kolbenartige Struktur, hervorragende Abdichtung, empfindliche Reaktion;
3. Dreistellungs-Magnetventile bieten drei zentrale Funktionen zur Auswahl:
4. Doppelkopf-Magnetventile mit zwei Positionen verfügen über eine Speicherfunktion;
5. Mit speziellen Techniken bearbeitete Innenlöcher, geringer Reibungswiderstand, geringer Anlaufdruck, lange Lebensdauer;
6.keine Ölschmierung erforderlich;

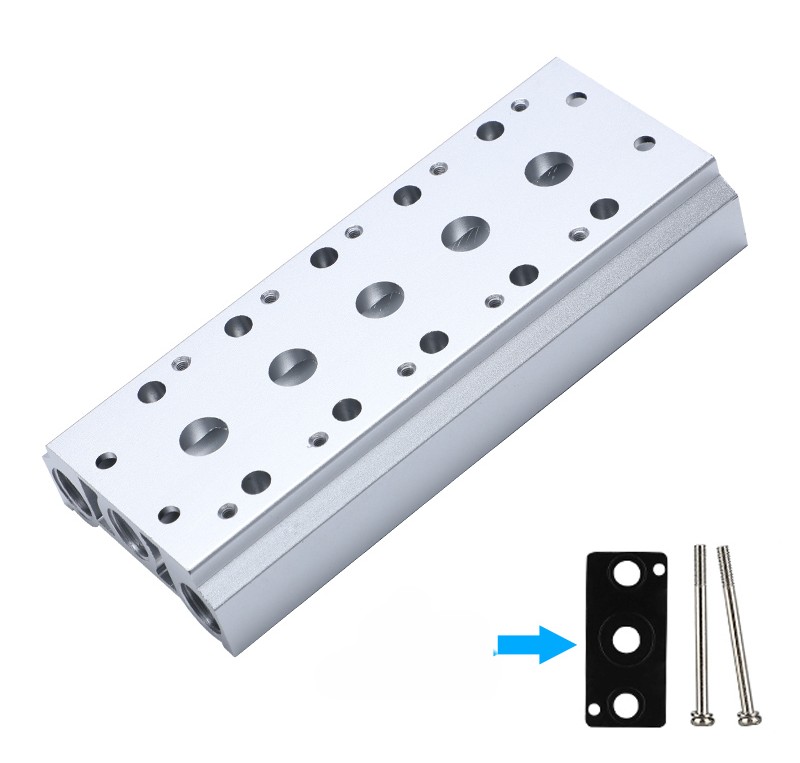

7. Kann in die Grundplattenventilbaugruppe integriert werden, wodurch Installationsraum gespart wird.
8. Ausgestattet mit einem manuellen Gerät für einfache Installation und Fehlerbehebung;
9. Mehrere Standardspannungspegel zur Auswahl verfügbar.
|
Arbeitsmedium |
Luft (gefiltert durch einen Filter über 40μm) |
|
Aktion |
Pilotentyp |
|
schmierend |
unnötig |
|
Arbeitsdruckbereich MPa(psi) |
0,15∼0,8(21~114) |
|
Garantierte Druckfestigkeit |
1,5 MPa (215 psi) |
|
Arbeitstemperatur °C |
-20∼70 |
|
Körpermaterial |
Aluminiumlegierung |
|
Standardspannung |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Spannungsbereich verwenden |
Wechselstrom: ±15 % Gleichstrom: ±10 % |
|
Stromverbrauch |
Wechselstrom: 3VA Gleichstrom: 3W |
|
Schutzniveau |
IP65 (DIN40050) |
|
Hitzebeständigkeitsgrad |
Klasse B |
|
Verbindungstyp |
DIN-Buchsentyp, Steckdosentyp |
|
Anregungszeit |
0,05 Sekunden oder weniger |
|
Modell |
Anschlussdurchmesser |
Anzahl der Positionen |
höchste Betriebsfrequenz |
Effektive Querschnittsfläche mm² (CV-Wert) |
|
4V110-M5 |
Einlass=Auslass=M5 |
2 Positionen 5 Wege |
5 Mal/Sekunde |
5,5(0,31) |
|
4V120-M5 |
Einlass=Auslass=M5 |
2 Positionen 5 Wege |
5 Mal/Sekunde |
5,5(0,31) |
|
4V130C-M5 |
Einlass=Auslass=M5 |
Drei-Positionen-Fünf-Wege |
3 Mal/Sekunde |
5,0(0,28) |
|
4V130E-M5 |
Einlass=Auslass=M5 |
Drei-Positionen-Fünf-Wege |
3 Mal/Sekunde |
5,0(0,28) |
|
4V130P-M5 |
Einlass=Auslass=M5 |
Drei-Positionen-Fünf-Wege |
3 Mal/Sekunde |
5,0(0,28) |
|
4V110-06 |
Einlass=Auslass=G1/8 |
2 Positionen 5 Wege |
5 Mal/Sekunde |
12,0(0,67) |
|
4V120-06 |
Einlass=Auslass=G1/8 |
2 Positionen 5 Wege |
5 Mal/Sekunde |
12,0(0,67) |
|
4V130C-06 |
Einlass=Auslass=G1/8 |
Drei-Positionen-Fünf-Wege |
3 Mal/Sekunde |
9,0 (0,50) |
|
4V130E-06 |
Einlass=Auslass=G1/8 |
Drei-Positionen-Fünf-Wege |
3 Mal/Sekunde |
9,0 (0,50) |
|
4V130P-06 |
Einlass=Auslass=G1/8 |
Drei-Positionen-Fünf-Wege |
3 Mal/Sekunde |
9,0 (0,50) |
|
4v210-06 |
Einlass=Auslass=G1/8 |
2 Positionen 5 Wege |
5 Mal/Sekunde |
14,0(0,78) |
|
4v220-06 |
Einlass=Auslass=G1/8 |
2 Positionen 5 Wege |
5 Mal/Sekunde |
14,0(0,78) |
|
4v230C-06 |
Einlass=Auslass=G1/8 |
Drei-Positionen-Fünf-Wege |
3 Mal/Sekunde |
12,0(0,67) |
|
4v230E-06 |
Einlass=Auslass=G1/8 |
Drei-Positionen-Fünf-Wege |
3 Mal/Sekunde |
12,0(0,67) |
|
4v230P-06 |
Einlass=Auslass=G1/8 |
Drei-Positionen-Fünf-Wege |
3 Mal/Sekunde |
12,0(0,67) |
|
4v210-08 |
Einlass=Auslass=G1/4 Auslass=G1/8 |
2 Positionen 5 Wege |
5 Mal/Sekunde |
16,0(0,89) |
|
4v220-08 |
Einlass=Auslass=G1/4 Auslass=G1/8 |
2 Positionen 5 Wege |
5 Mal/Sekunde |
16,0(0,89) |
|
4v230C-08 |
Einlass=Auslass=G1/4 Auslass=G1/8 |
Drei-Positionen-Fünf-Wege |
3 Mal/Sekunde |
12,0(0,67) |
|
4v230E-08 |
Einlass=Auslass=G1/4 Auslass=G1/8 |
Drei-Positionen-Fünf-Wege |
3 Mal/Sekunde |
12,0(0,67) |
|
4v230P-08 |
Einlass=Auslass=G1/4 Auslass=G1/8 |
Drei-Positionen-Fünf-Wege |
3 Mal/Sekunde |
12,0(0,67) |
|
4V310-08 |
Einlass=Auslass=G1/4 |
2 Positionen 5 Wege |
4/Sek |
25,0(1,40) |
|
4V320-08 |
Einlass=Auslass=G1/4 |
2 Positionen 5 Wege |
4/Sek |
25,0(1,40) |
|
4V330C-08 |
Einlass=Auslass=G3/8 Auslass=G1/4 |
Drei-Positionen-Fünf-Wege |
3 Mal/Sekunde |
18,0(1,00) |
|
4V330E-08 |
Einlass=Auslass=G3/8 Auslass=G1/4 |
Drei-Positionen-Fünf-Wege |
3 Mal/Sekunde |
18,0(1,00) |
|
4V330P-08 |
Einlass=Auslass=G3/8 Auslass=G1/4 |
Drei-Positionen-Fünf-Wege |
3 Mal/Sekunde |
18,0(1,00) |
|
4V310-10 |
Einlass=Auslass=G1/4 |
2 Positionen 5 Wege |
4/Sek |
30(1,68) |
|
4V320-10 |
Einlass=Auslass=G1/4 |
2 Positionen 5 Wege |
4/Sek |
30(1,68) |
|
4V330C-10 |
Einlass=Auslass=G3/8 Auslass=G1/4 |
Drei-Positionen-Fünf-Wege |
3 Mal/Sekunde |
18,0(1,00) |
|
4V330E-10 |
Einlass=Auslass=G3/8 Auslass=G1/4 |
Drei-Positionen-Fünf-Wege |
3 Mal/Sekunde |
18,0(1,00) |
|
4V330P-10 |
Einlass=Auslass=G3/8 Auslass=G1/4 |
Drei-Positionen-Fünf-Wege |
3 Mal/Sekunde |
18,0(1,00) |
|
4V410-15 |
Einlass=Auslass=G1/2 |
2 Positionen 5 Wege |
3 Mal/Sekunde |
50,0(2,79) |
|
4V420-15 |
Einlass=Auslass=G1/2 |
2 Positionen 5 Wege |
3 Mal/Sekunde |
50,0(2,79) |
|
4V430C-15 |
Einlass=Auslass=G1/2 |
Drei-Positionen-Fünf-Wege |
3 Mal/Sekunde |
30(1,68) |
|
4V430E-15 |
Einlass=Auslass=G1/2 |
Drei-Positionen-Fünf-Wege |
3 Mal/Sekunde |
30(1,68) |
|
4V430P-15 |
Einlass=Auslass=G1/2 |
Drei-Positionen-Fünf-Wege |
3 Mal/Sekunde |
30(1,68) |
