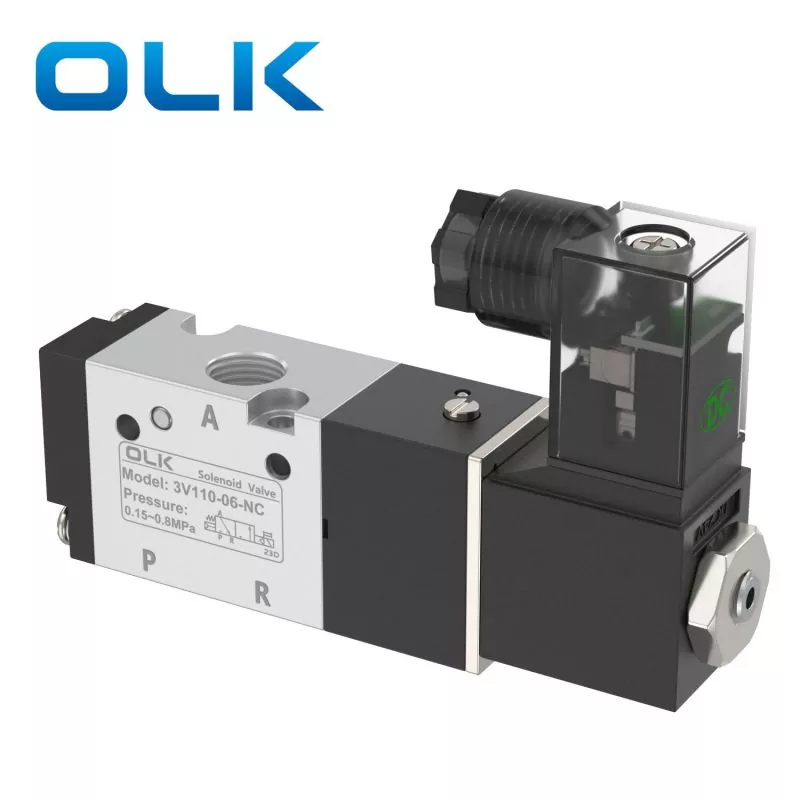

Das 3-Wege-Magnetventil der Serie OLK 3V100 ist vorgesteuert. Die Reaktionsgeschwindigkeit ist schneller und der Betrieb zuverlässiger. Geeignet zur Ansteuerung einfachwirkender Pneumatikzylinder. Der Ventilkörper besteht aus einer hochwertigen Aluminiumlegierung und ist widerstandsfähig, sodass er für den Einsatz in verschiedenen rauen Umgebungen geeignet ist.
Es kann mit industriellen Automatisierungsszenarien kombiniert werden, z. B. der Flüssigkeitssteuerung und -umwandlung in verschiedenen automatisierten Produktionslinien, pneumatischen Geräten, medizinischen Geräten usw.
|
3V |
1 |
10 |
6 |
NEIN |
|
Modell |
Code |
Ventiltyp |
Portgröße |
Aktionstyp |
|
3V:3/2-Wege-Magnetventil |
1:100 Serie |
10: 5/2-Wege-Einzelmagnetventil |
M5:M5 |
NC: Normalerweise geschlossen |
|
20: Doppelmagnetventil 5/2-Wege |
06:G1/8 |
NEIN: Normalerweise geöffnet |
|
Modell |
3V110-M5 |
3V120-M5 |
3V110-06 |
3V120-06 |
|
Arbeitsmedium |
Luft (Filterung durch ein Filtersieb von über 40 μm) |
|||
|
Aktionsmodus |
Interner Pilottyp |
|||
|
Portgröße |
M5 |
G1/8 |
||
|
Effektive Querschnittsfläche |
5,5 mm² (Cv = 0,31) |
12,0 mm² (Cv = 0,67) |
||
|
Positionen |
3/2 Port |
|||
|
Druckbereich |
0,15–0,8 MPa (21–114 psi) |
|||
|
Prüfdruck |
1,5 MPa (215 psi) |
|||
|
Aufwachender Druck |
„-20-70 ℃ |
|||
|
Körpermaterial |
Aluminiumlegierung |
|||
|

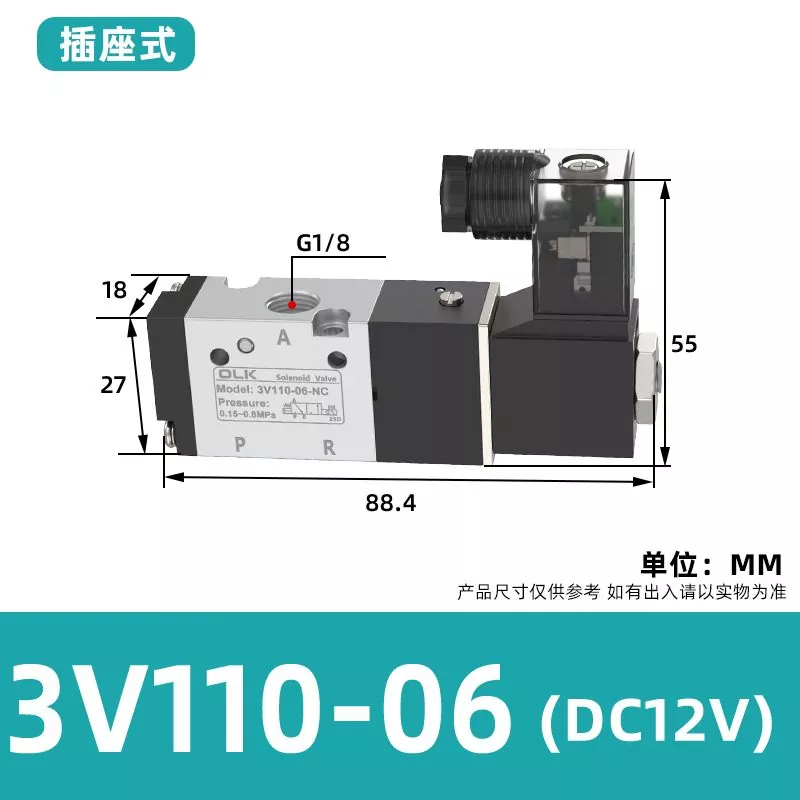

3V110-06 AC24V |
3V110-06 AC110V |

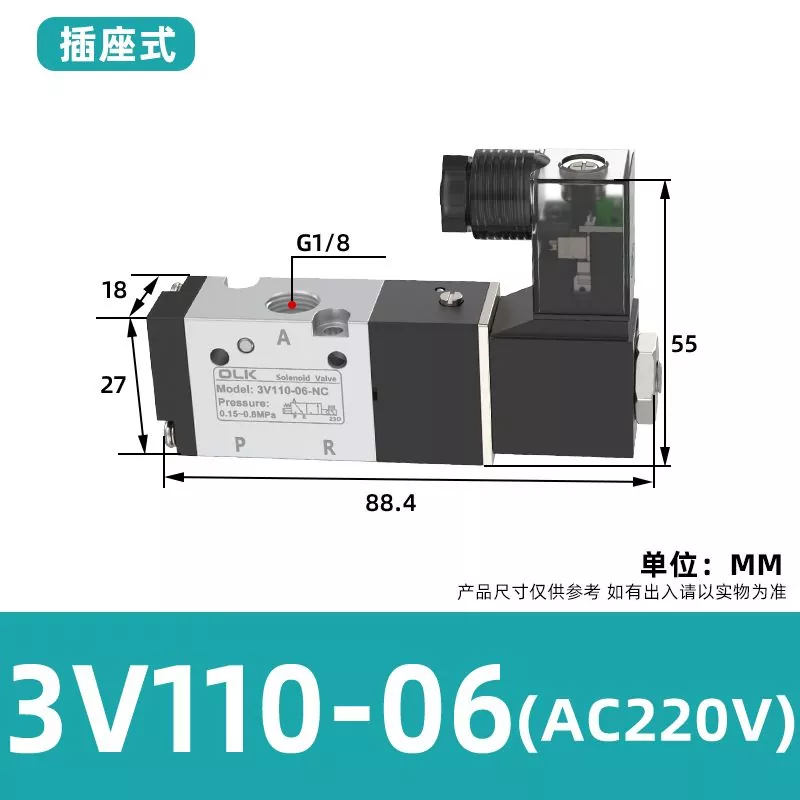

3V110-06 AC220V |
3V110-06 DC220V |
3V110-06 DC24V |
|
3V110-M5 AC24V |
3V110-M5 AC110 |
3V110-M5 AC220V |
3V110-M5 DC220V |
3V110-M5 DC24V |
|
3V120-06 AC24V |
3V120-06 AC110V |
3V120-06 AC220V |
3V120-06 DC220V |
3V120-06 DC24V |
|
3V120-M5 AC24V |
3V120-M5 AC110V |
3V120-M5 AC220V |
3V120-M5 DC220V |
3V120-M5 DC24V |
