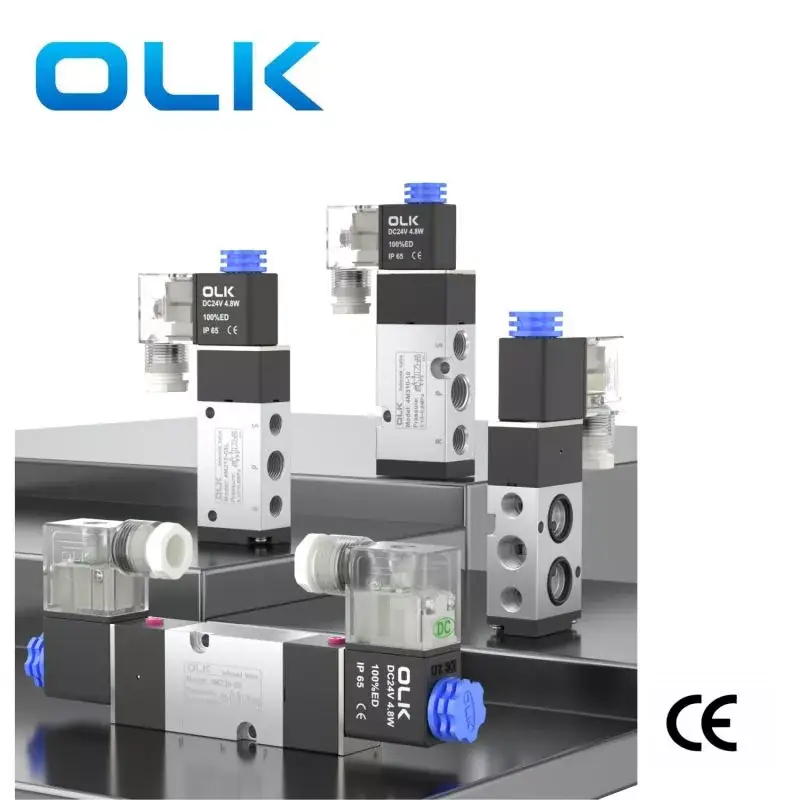

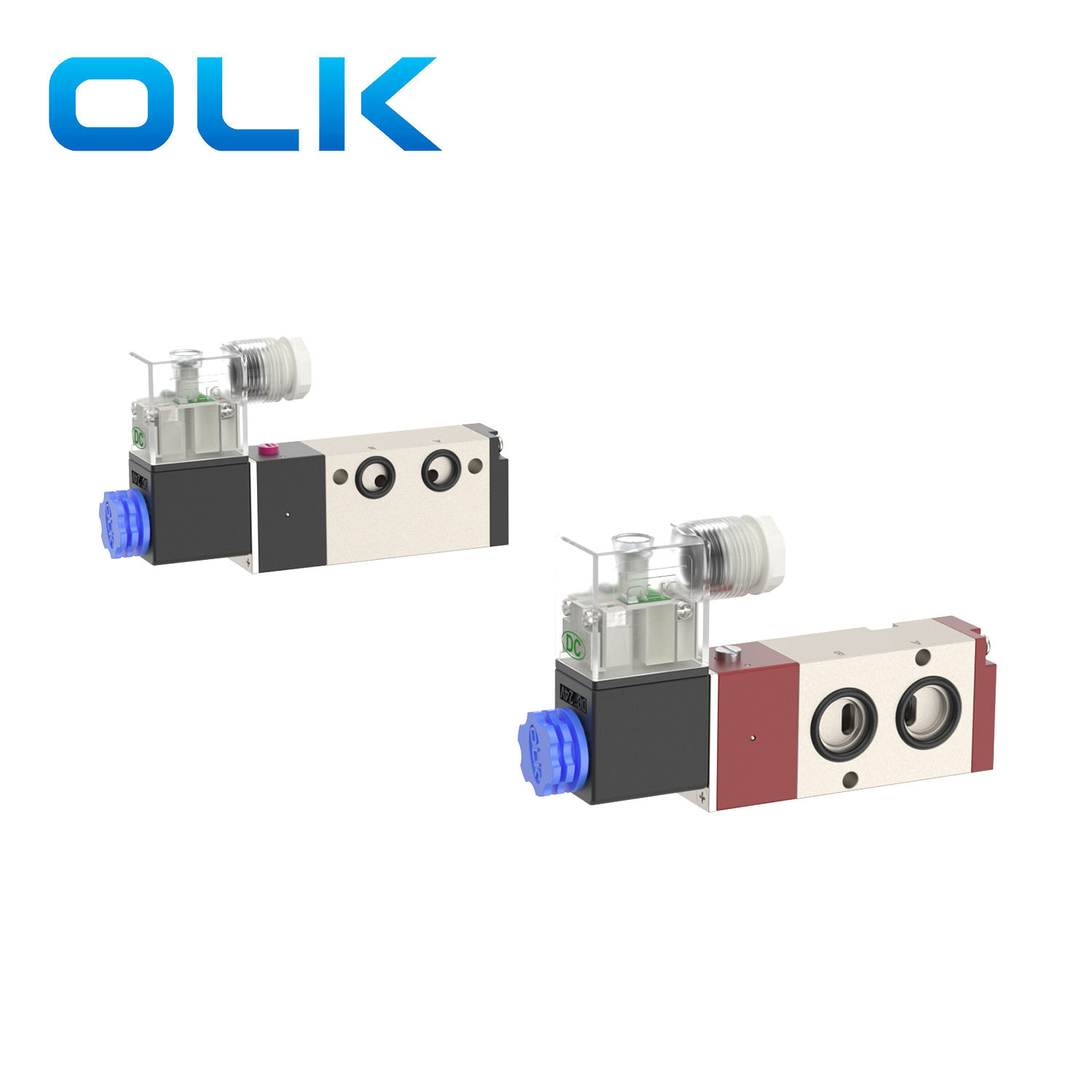

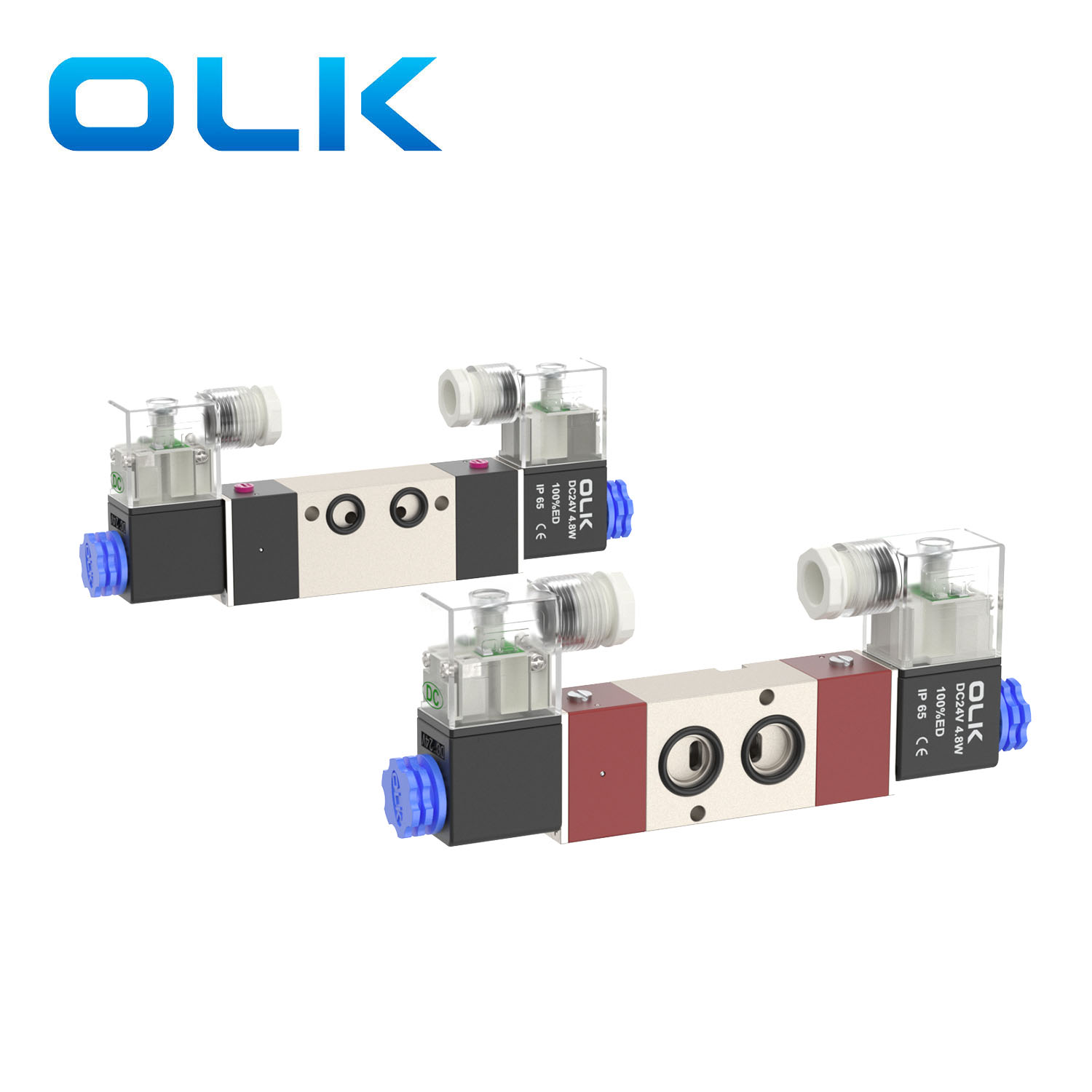

Die Ouleikai (OLK) 4M-Serie von Direktvertriebs-Zweistellungs-Fünfwege-Magnetwegeventilen nutzt eine vorgesteuerte Steuerung, die sich durch schnelle Reaktionsgeschwindigkeit und zuverlässigen Betrieb auszeichnet und sich für die Steuerung doppelt wirkender Zylinder eignet. Die Spule ist mit dem ED-Logo versehen und ermöglicht so eine kontinuierliche Energieversorgung über längere Zeiträume. Das Doppelkopf-Magnetventil mit zwei Positionen verfügt über eine Speicherfunktion. Der verdickte Ventilkörper wird einer harten Oxidation unterzogen, um die Oberflächenhärte zu erhöhen. Bitte überprüfen Sie vor der Verwendung das Ventil und die Rohrleitung, um sicherzustellen, dass sie intakt und leckagefrei sind, um eine Beeinträchtigung des normalen Betriebs des Ventils zu vermeiden.
Das Magnetwegeventil der Serie 4M ist eine Variante des 4V-Magnetventils mit dem gleichen Funktionsprinzip wie das 4V. Aufgrund unterschiedlicher Installationsanforderungen wurden bei den Ventilen der 4M-Serie einige Schnittstellen- und Montagelochabmessungen geändert. Das Unternehmen Ouleikai (OLK) bietet eine Vielzahl von Spezifikationen und Modellen an, um den unterschiedlichen Kundenbedürfnissen gerecht zu werden, und bietet individuell anpassbare Dienstleistungen.

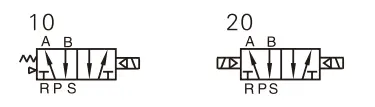

SYMBOL:
| Bestellcode |
|||||
| 4M: | 3 | 10 | 10 | A |
|
| 4M: 5-Wege-Magnetventil mit 2 Positionen (NAMRU) |
CODE | Ventiltyp |
ANSCHLUSSGRÖSSE |
Stromspannung |
Verkabelungsmethode |
|
|
1:100 SERIE |
10: Einzelmagnetventilsteuerung 5/2-Wege |
M5:M5 | A: AC220V | Leer: IHR |
|
|
2:200 SERIE |
20: Doppelmagnetventilsteuerung 5/2-Wege |
06:G1/8 | B: DC24V | L:Linie |
|
|
3:300 SERIE |
|
08:G1/4 | C: AC110V |
|
|
|
|
|
10:G3/8 | E: AC24V |
|
|
|
|
|
|
F: DC12V |
|
Produktmerkmale:
1. Intern pilotgesteuerte Struktur.
2. Kolbenartige Struktur mit hervorragender Abdichtung und reaktionsschneller Reaktion.
3. Doppelkopf-Magnetventil mit zwei Positionen und Speicherfunktion.
4. Doppelkopf-Magnetventil mit zwei Positionen und Speicherfunktion.
5. Mit speziellen Techniken bearbeitete Innenlöcher, was zu minimalem Reibungswiderstand, niedrigem Startluftdruck und längerer Lebensdauer führt.
6. Schmierfreier Betrieb.
7. Seitenplattenmontage, die eine direkte Verbindung mit Betätigungskomponenten ermöglicht.
8. Ausgestattet mit einem manuellen Gerät für bequeme Installation und Fehlerbehebung.
9. Verschiedene Standardspannungsniveaus zur Auswahl verfügbar.
|
Arbeitsmedium |
Luft (gefiltert durch einen Filter über 40μm) |
|
Aktion |
Pilotentyp |
|
Anzahl der Positionen |
2 Positionen 5 Wege |
|
schmierend |
unnötig |
|
Arbeitsdruckbereich MPa(psi) |
0,15∼0,8(21~114) |
|
Garantierte Druckfestigkeit |
1,5 MPa (215 psi) |
|
Arbeitstemperatur °C |
-20∼70 |
|
Körpermaterial |
Aluminiumlegierung |
|
Standardspannung |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Spannungsbereich verwenden |
Wechselstrom: ± 15 % Gleichstrom: ± 10 % |
|
Stromverbrauch |
Wechselstrom: 6VA Gleichstrom: 4,8W |
|
Schutzniveau |
IP65 (DIN40050) |
|
Hitzebeständigkeitsgrad |
Klasse B |
|
Verbindungstyp |
DIN-Buchsentyp, Steckdosentyp |
|
Anregungszeit |
0,05 Sekunden oder weniger |
|
Modell |
Anschlussdurchmesser |
MAX. Betriebsfrequenz |
Strömungsquerschnittsfläche mm² (CV-Wert) |
|
4M210-06 |
Einlass=G1/8 |
5 Mal/Sekunde |
14,0(0,78) |
|
4M220-06 |
Einlass=G1/8 |
5 Mal/Sekunde |
14,0(0,78) |
|
4M210-08 |
Einlass = G1/4 Auslass = G1/8 |
5 Mal/Sekunde |
16,0(0,89) |
|
4M220-08 |
Einlass = G1/4 Auslass = G1/8 |
5 Mal/Sekunde |
16,0(0,89) |
|
4M310-08 |
Einlass=G3/8 Auslass=G1/4 |
4/Sek |
25,0(1,40) |
|
4M320-08 |
Einlass=G3/8 Auslass=G1/4 |
4/Sek |
25,0(1,40) |
|

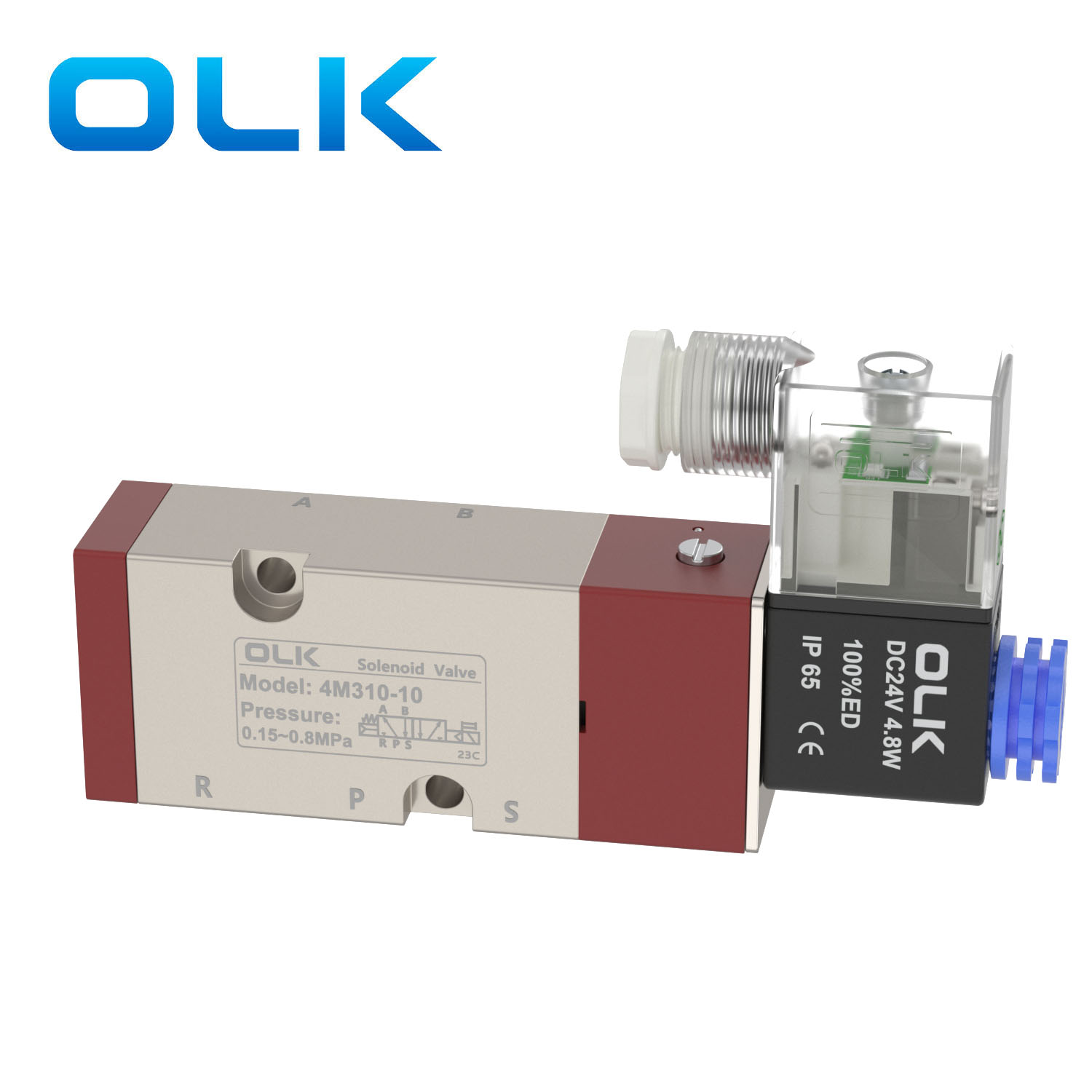

4M310-10 |
Einlass=G1/4 |
4/Sek |
30(1,68) |
|
4M320-10 |
Einlass=G1/4 |
4/Sek |
30(1,68) |
