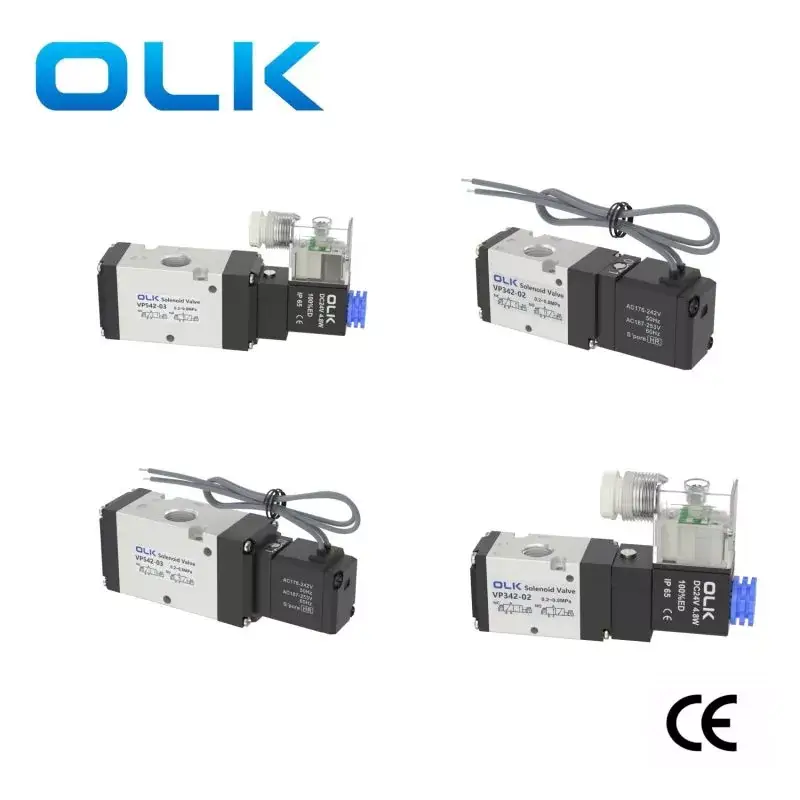

Die 3-Wege-Magnetventile der VP-Serie von Ouleikai (OLK) sind in zwei Steuerungsarten erhältlich: interne Pilotsteuerung und externe Pilotsteuerung. Die normalerweise offenen und normalerweise geschlossenen Funktionen können durch Ändern der Installationsrichtung der unteren Abdeckung umgeschaltet werden. Die VP-Serie bietet mehrere Standardspannungen zur Auswahl.
Notiz! Um Sicherheitsrisiken zu vermeiden, verwenden Sie keine Spannungen, die über dem angegebenen Bereich liegen. Wenn ungewöhnliche Rauchentwicklung, Leckagen oder andere Anomalien am Ventil festgestellt werden, stellen Sie die Verwendung sofort ein, unterbrechen Sie die Stromversorgung und wenden Sie sich an das Vertriebspersonal der Firma OLK, um den Kundendienst zu besprechen.
SYMBOL:
| Bestellcode |
||||||||||
| Vizepräsident | 3 | 4 | 2 |
|
1 | G | B |
|
A | |
| VP-SERIE | 3:3-SERIE | Schauspieltyp |
|
POILT-MODUS | Stromspannung | Verkabelungsmethode |
Debug-Tool-Sperre |
ANSCHLUSSGRÖSSE |
|
|
|
|
5:5-SERIE | NC/NR |
|
Leer:interner Pilot | A: AC220V | G:LINIE |
|
02:PT1/4 | Leer:PT | A:NC |
|
|
|
|
|
R:externer Pilot | B: DC24V | E: VON |
|
03:PT3/8 | T:NPT | B: NEIN |
|
|
|
|
|
|
C: AC110V |
|
|
|
G:G |
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
|
Produktmerkmale:
1. Pilotmodus: Externe oder interne Optionen verfügbar.

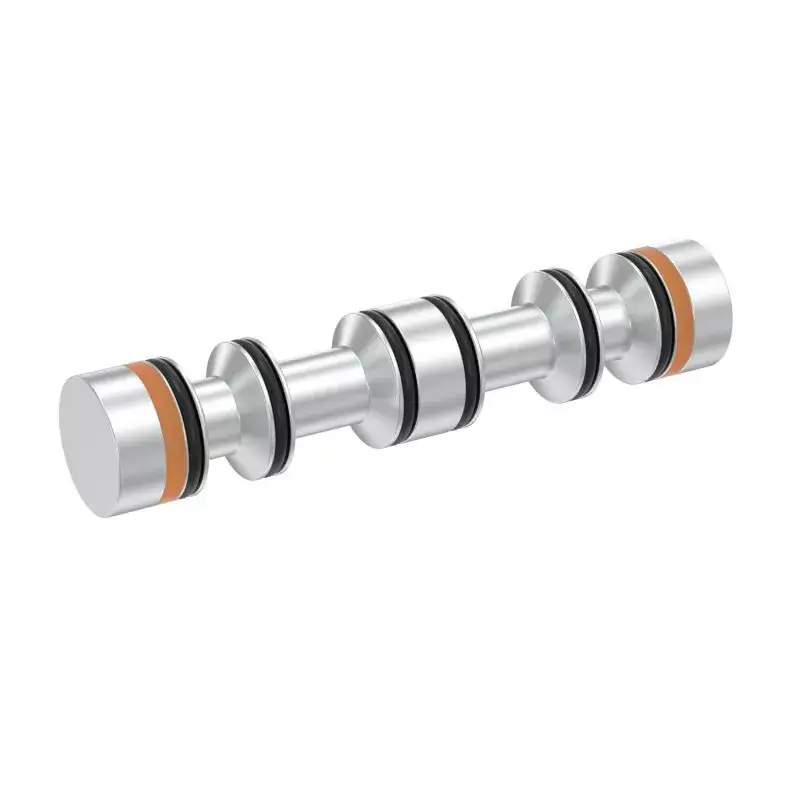

2. Kugelventilstruktur mit hervorragender Abdichtung, reaktionsschneller Reaktion und hoher Durchflussrate.
3. Schmierfreier Betrieb.
4. Integrierbar in bodenmontierte Ventilbaugruppen, wodurch Installationsraum gespart wird.
5. Ausgestattet mit einem manuellen Gerät für eine bequeme Installation und Fehlerbehebung.
6. Verschiedene Standard-Spannungswerte zur Auswahl verfügbar.
|
Arbeitsmedium |
Luft (gefiltert durch einen Filter über 40μm) |
|
Aktion |
Pilotentyp |
|
Anzahl der Positionen |
Zwei Positionen, drei Wege |
|
schmierend |
unnötig |
|
Arbeitsdruckbereich MPa(psi) |
0,2～0,8 |
|
Garantierte Druckfestigkeit |
1,5 MPa (215 psi) |
|
Arbeitstemperatur °C |
-10~50°C (nicht gefroren) |
|
MAX. Betriebsfrequenz |
5 Mal/Sekunde |
|
Körpermaterial |
Aluminiumlegierung |
|
Standardspannung |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Spannungsbereich verwenden |
Wechselstrom: ± 15 % Gleichstrom: ± 10 % |
|
Stromverbrauch |
AC: Start 6VA, Aufrechterhaltung 3VA, DC: 2,5W |
|
Schutzniveau |
IP65 (DIN40050) |
|
Hitzebeständigkeitsgrad |
Klasse B |
|
Verbindungstyp |
DIN-Buchsentyp, Steckdosentyp |
|
Anregungszeit |
0,05 Sekunden oder weniger |
|

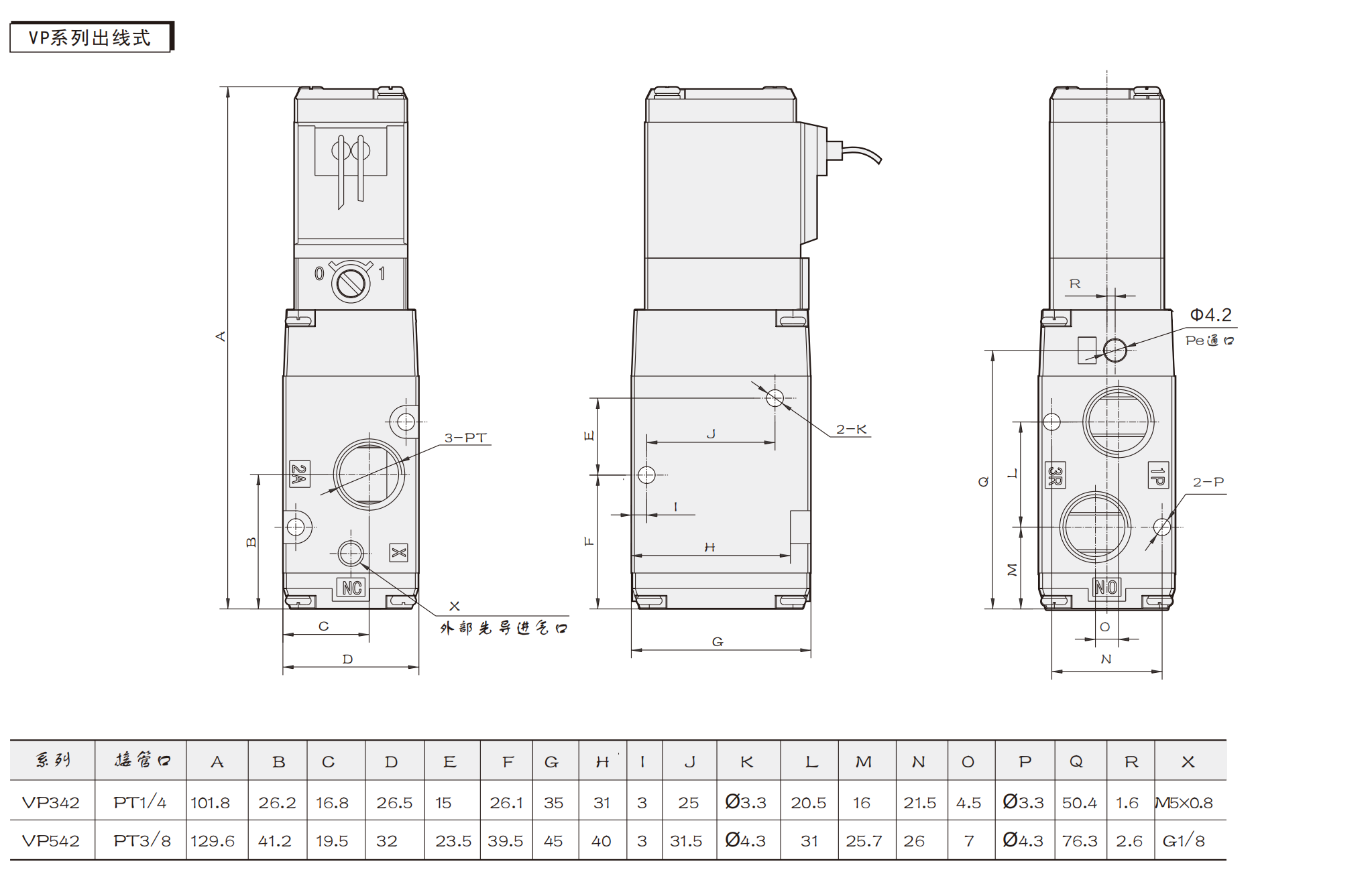

Modell |
Anschlussdurchmesser |
|

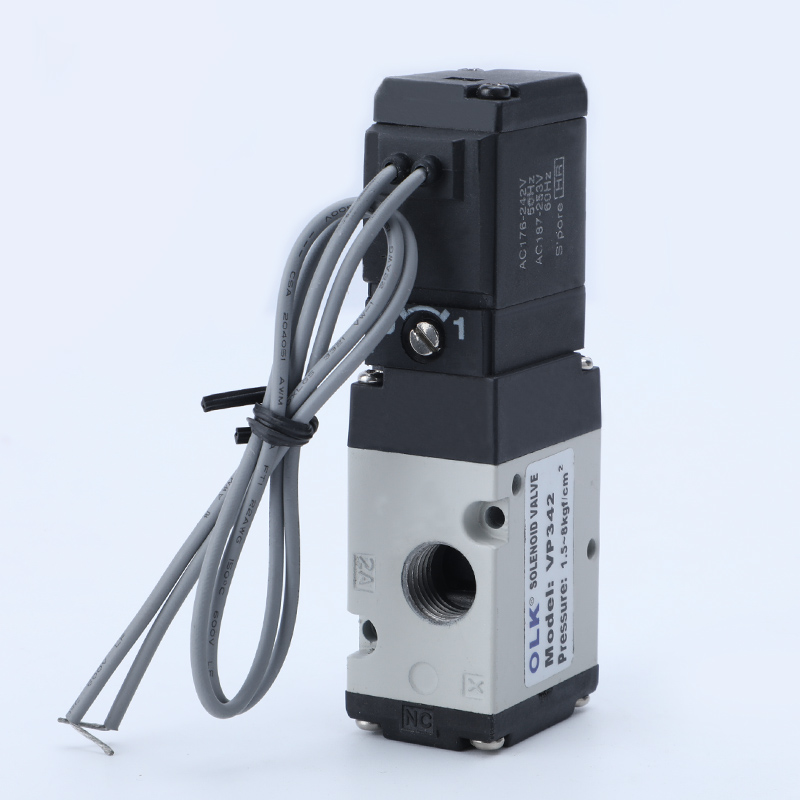

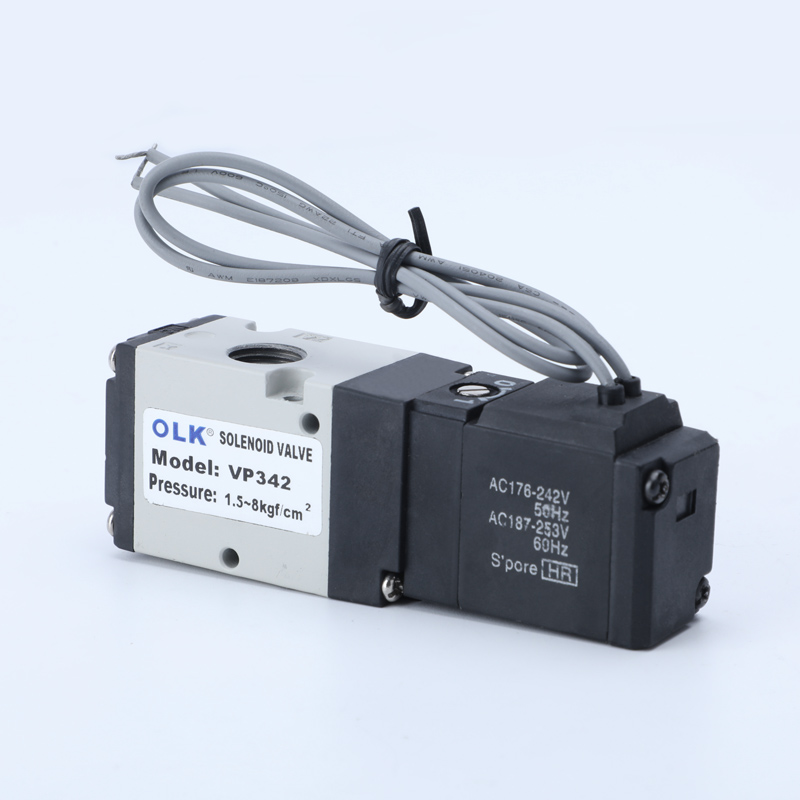

VP342 |
Einlass=Auslass=PT1/4 |
|

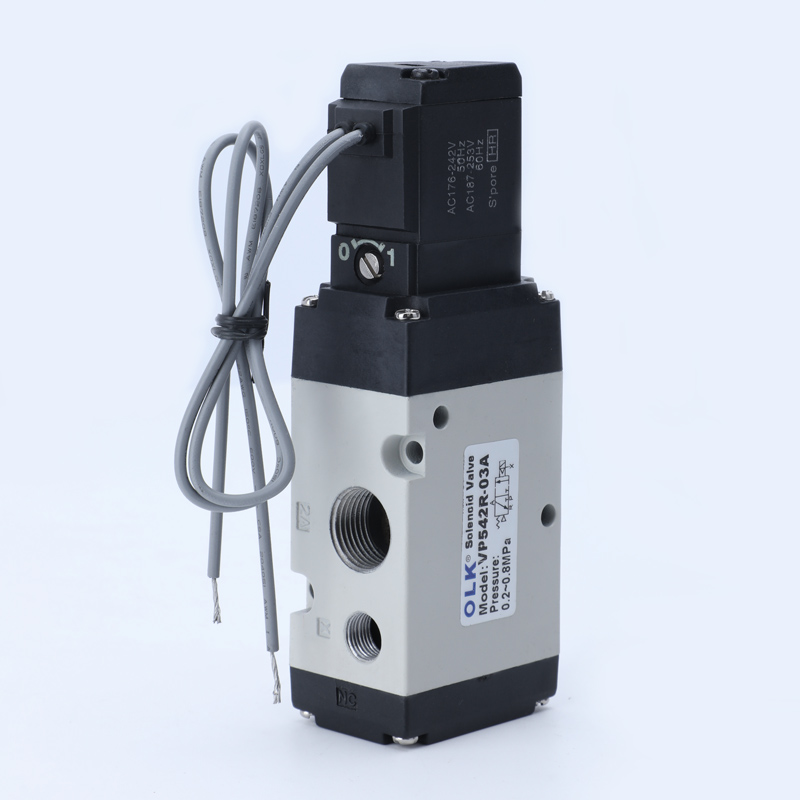

VP542 |
Einlass=Auslass=PT3/8 |
