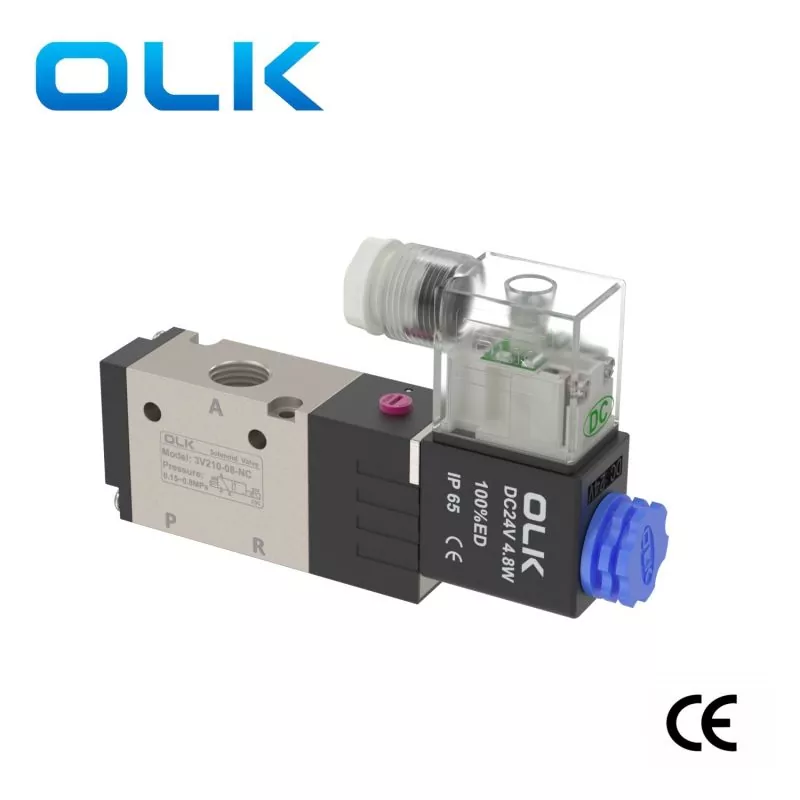

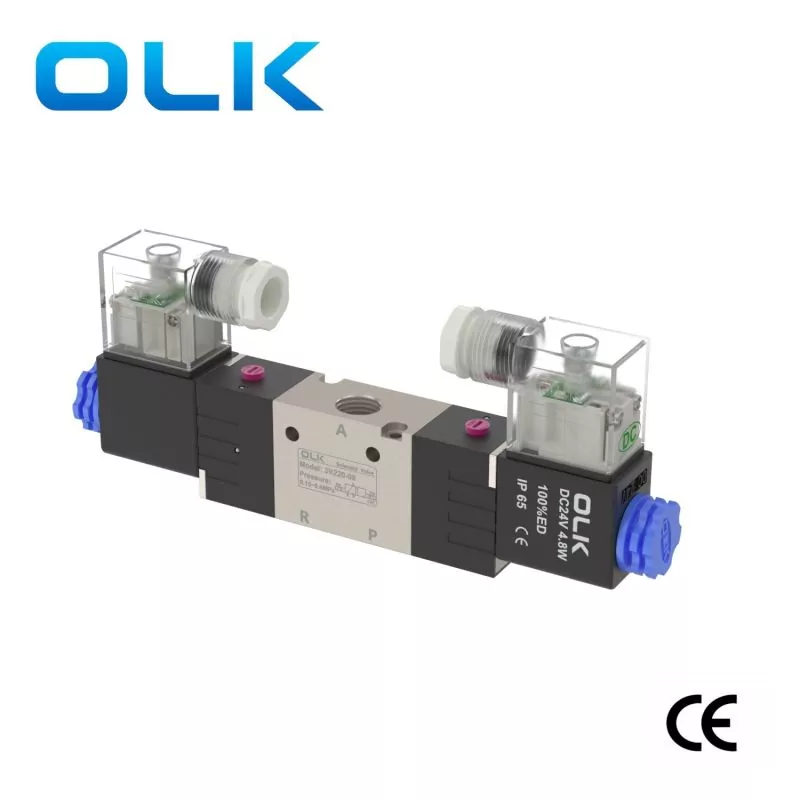

OLK 3V200-Serie, 3-Positionen-2-Wege-Luftmagnetventil aus hochwertiger Aluminiumlegierung. Der Aktionsmodus ist ein interner Pilottyp. Geeignet für die Steuerung einfachwirkender Pneumatikzylinder. Dadurch eignet es sich für den Einsatz an verschiedenen rauen Arbeitsplätzen.
|
3V |
2 |
10 |
8 |
NEIN |
|
Modell |
Code |
Ventiltyp |
Portgröße |
Aktionstyp |
|
3V:3/2-Wege-Magnetventil |
2:200-Serie |
10: 5/2-Wege-Einzelmagnetventil |
06:G1/8 |
NC: Normalerweise geschlossen |
|
20: Doppelmagnetventil 5/2-Wege |
08:G1/4 |
NEIN: Normalerweise geöffnet |
|
Modell |

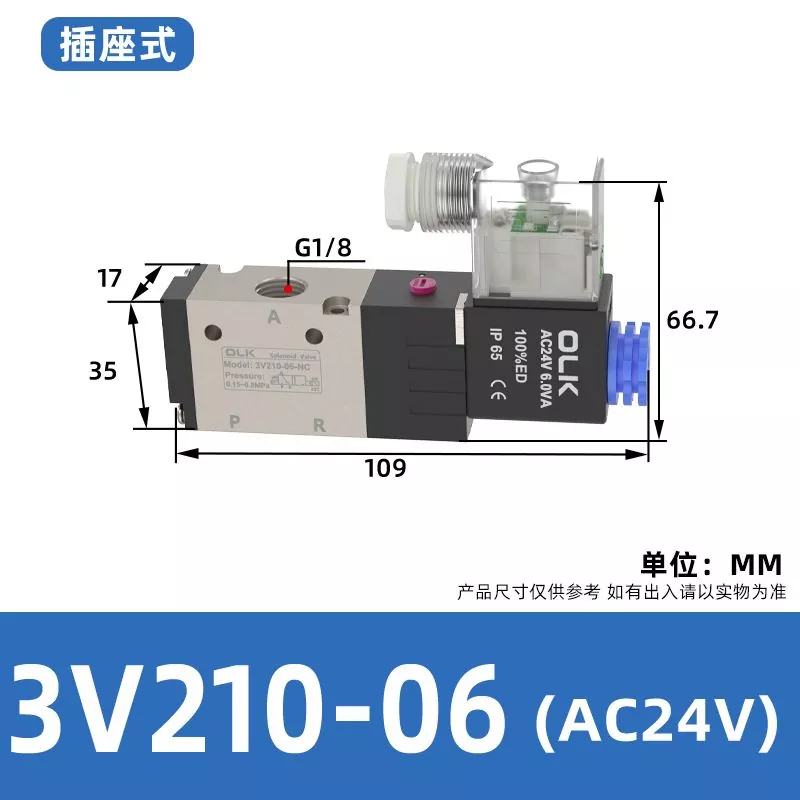

3V210-06 |
3V220-06 |
3V210-08 |
3V220-08 |
|
Arbeitsmedium |
Luft (Filterung durch ein Filtersieb von über 40 μm) |
|||
|
Aktionsmodus |
Interner Pilottyp |
|||
|
Portgröße |
M5Einlass=Auslass=G1/8 |
Einlass=Auslass=G1/4 |
||
|
Effektive Querschnittsfläche |
14 mm² (Cv = 0,78) |
16,0 mm² (Cv = 0,89) |
||
|
Positionen |
3/2 Port |
|||
|
Druckbereich |
0,15–0,8 MPa (21–114 psi) |
|||
|
Prüfdruck |
1,5 MPa (215 psi) |
|||
|
Aufwachender Druck |
„-20-70 ℃ |
|||
|
Körpermaterial |
Aluminiumlegierung |
|||
|
Schmierung |
Keine Notwendigkeit |
|||
|
3V210-06 AC24V |
3V210-06 AC110V |
3V210-06 AC220V |
3V210-06 DC220V |
3V210-06 DC24V |
|
3V210-08 AC24V |
3V210-08 AC110 |
3V210-08 AC220V |
3V210-08 DC220V |
3V210-08 DC24V |
|
3V220-06 AC24V |
3V220-06 AC110V |
3V220-06 AC220V |
3V220-06 DC220V |
3V220-06 DC24V |
|
3V220-08 AC24V |
3V220-08 AC110V |
3V220-08 AC220V |
3V220-08 DC220V |
3V220-08 DC24V |
