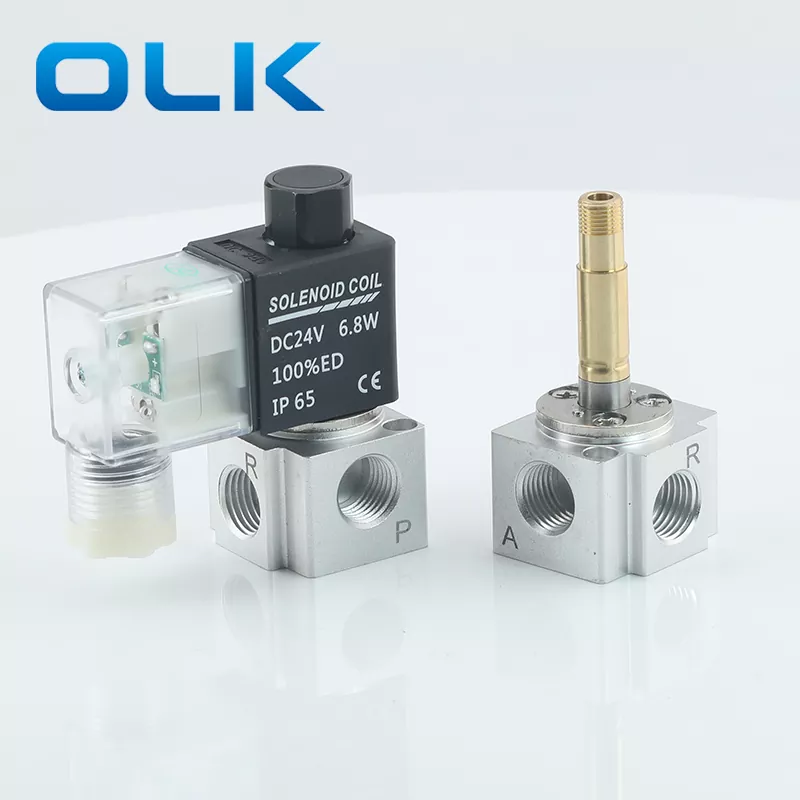

Das 3V2-Magnetventil ist klein, leicht und einfach zu installieren. Sein Gehäuse besteht aus starkem Aluminium, das Rost und Beschädigungen widersteht. Das Ventil verwendet eine zuverlässige Magnetspule mit Optionen für DC12V, DC24V, AC110V oder AC220V.
Dieses 3V2-Magnetventil der Marke OLK eignet sich gut für die Luftsteuerung mit mittlerem Durchfluss. Es schaltet schnell, verbraucht wenig Strom und hält lange. Es kann normalerweise geschlossen (NC), normalerweise offen (NO) oder doppelt magnetisch sein. Es wird häufig in Automatisierungslinien, Verpackungsmaschinen, Druckmaschinen und Lebensmittelmaschinen eingesetzt. Aufgrund seiner geringen Größe eignet es sich perfekt für enge Räume.
1.Direkt wirkende Struktur mit empfindlichem Schalten.

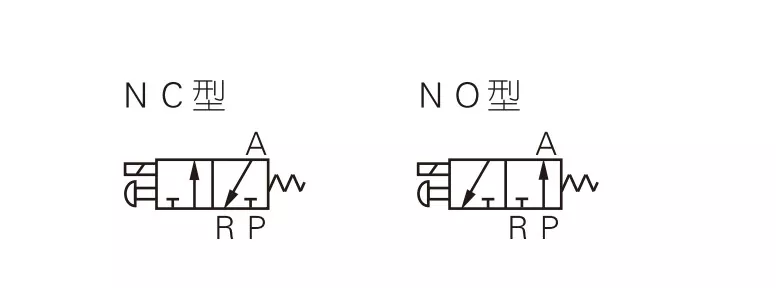

2. Normalerweise geschlossene (NC) und normalerweise offene (NO) Typen verfügbar.
3.Koaxiales Absperrdesign für gute Abdichtung und großen Durchfluss.
4. Keine Schmierung erforderlich.
5.Ausgestattet mit einer manuellen Überbrückung für einfache Installation und Prüfung.
6.Mehrere Standardspannungsoptionen verfügbar.
|
Bestellcode |
||||||||
|
3V |
2 |
- |
08 |
NC |
A |
|
|
|
|
Modell |
Code |
|
Portgröße |
Schauspieltyp |
Standardspannung |
Elektrischer Eingang |
Thread-Typ |
|
|
3V:2 Positionen 3 Wege |
2:2-Serie |
|
06:G1/8 |
NC: normalerweise geschlossen |
A: AC220V |
Leer: IHR Typ |
Leer:G |
|
|
|
|
|
08:G1/4 |
NEIN:normalerweise geöffnet |
B: DC24V |
I: Linientyp |
T:NPT |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
Modell |
3V206 |
3V208 |
|
Arbeitsmedium |
Luft (gefiltert durch 40 μm oder mehr Filter) |
Luft (gefiltert durch 40 μm oder mehr Filter) |
|
Schauspieltyp |
Direktes Handeln |
|
|
Portgröße |
G1/8 |
G1/4 |
|
Position & Weg |
2 Position 3-Wege |
|
|
Wirkungsbereich |
3,2 mm² (Cv = 0,18) |
3,4 mm² (Cv = 0,19) |
|
Schmierung |
Nicht erforderlich |
|
|
Betriebsdruckbereich |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
|
Prüfdruck |
1,5 MPa (215 psi) |
|
|
Betriebstemperatur (℃) |
-20 ~ 70 |
|
|
Körpermaterial |
Aluminiumlegierung |
|
|
Standardspannung |
AC220V AC110 AC24V DC24V DC12V |
|
Spannungsbereich |
Wechselstrom: ±15 % Gleichstrom: ±10 % |
|
Stromverbrauch |
Wechselstrom: 7 VA, Gleichstrom: 7,0 W |
|
Schutzklasse |
IP65 (DIN40050) |
|
Isolationsgrad |
B-Level |
|
Verbindungstyp |
DIN-Steckertyp/Leitungstyp |
|
Min. Anregungszeit |
0,05 Sek |
|

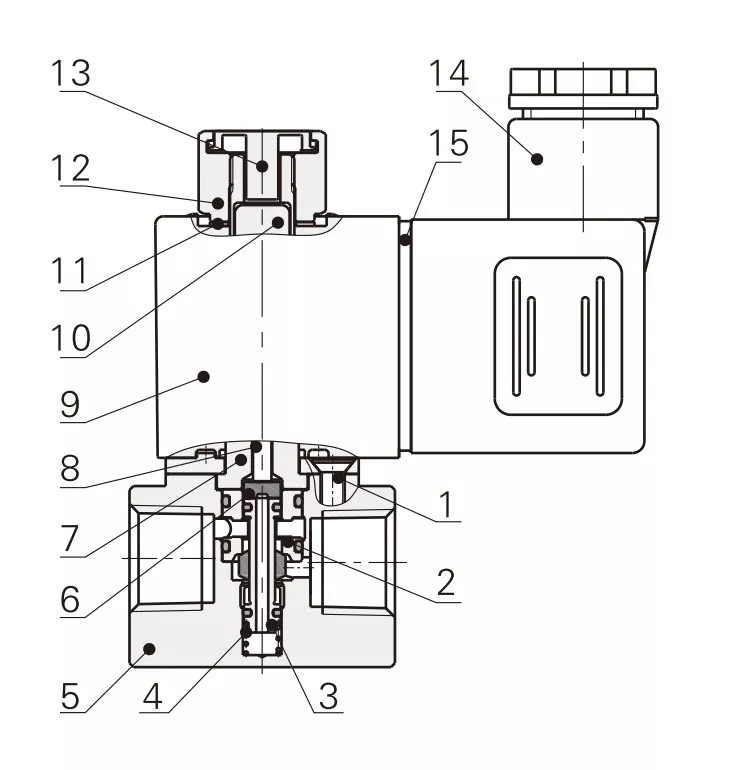

NEIN. |
Name |
|
1 |
Senkkopfschraube |
|
2 |
Distanzhülse |
|
3 |
Kernmontage |
|
4 |
Frühling |
|
5 |
Körper |
|
6 |
Dichtung |
|
7 |
Magnetbaugruppe |
|
8 |
Kolbenstange |
|
9 |
Spule |
|
10 |
Beweglicher Eisenkern |
|
11 |
Feste Unterlegscheibe |
|
12 |
Feste Mutter |
|
13 |
Manuelle Taste |
|
14 |
Terminal |
|
15 |
Anschlussdichtung |
|
Artikel |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Arbeitsmedium |
Luft |
Luft, Wasser, Öl |
Luft |
Luft |
|
Ausgangszustand: |
NC |
NC/NR |
G1/4 |
G1/4 |
|
Betätigungsart |
Direktes Handeln |
Direktes Handeln |
Direktes Handeln |
Direktes Handeln |
|
Portgröße |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Position & Weg |
3 Port 2 Position |
2 Port 2 Position |
3 Port 2 Position |
3 Port 2 Position |
|
Schmierung |
Nicht erforderlich |
Nicht erforderlich |
Nicht erforderlich |
Nicht erforderlich |
|
Arbeitsdruck |
0,05 Sek |
0,05 Sek |
0–0,8 MPa |
0–0,8 MPa |
|
Prüfdruck |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Öffnungsgröße |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (großer Luftstrom) |
F: Was ist der Hauptunterschied zwischen 3V2- und 3V3-Magnetventilen?
A: 3V2: mittlerer Durchfluss, geeignet für kleine pneumatische Steuerungssysteme
3V3: hoher Durchfluss, geeignet für mehrere Zylinder oder Anwendungen mit hohem Durchfluss.
Strukturunterschied: 3V3 hat einen größeren Körper und kann höheren Druck und Durchfluss bewältigen.
F: Wie groß ist die Öffnungsgröße des 3V2-Magnetventils?
Strukturunterschied: 3V3 hat einen größeren Körper und kann höheren Druck und Durchfluss bewältigen.
F: Welche Produkte kann OLK 3V2 ersetzen?
A: OLK 3V2 kann Magnetventile der AIRTAC 3V2-Serie mit derselben Funktion und ähnlichen Spezifikationen ersetzen.
