Das 2-Wege-Magnetventil OLK mit 3 Positionen verfügt über vier Modelle zur Auswahl, einen internen Pilot-Aktionsmodus und erfordert kein Fett. Es können zwei Arten von Gewinden mit PT-Gewinde und NPT-Gewinde hergestellt werden. Schutzart IP65 (DIN40050) und Hitzebeständigkeit der Klasse B.
Das 3-Wege-Magnetventil der Serie 3v400 kann Ihnen beim Einsatz eines einfachwirkenden Zylinders in rauen Arbeitsumgebungen helfen.
|
3V |
4 |
10 |
15 |
|
|
Modell |
Code |
Ventiltyp |
Portgröße |
Aktionstyp |
|
3V:3/2-Wege-Magnetventil |
4:400-Serie |
10: 5/2-Wege-Einzelmagnetventil |
15:G1/2 |
NC: Normalerweise geschlossen |
|
20: Doppelmagnetventil 5/2-Wege |
NEIN: Normalerweise geöffnet |
|
Modell |

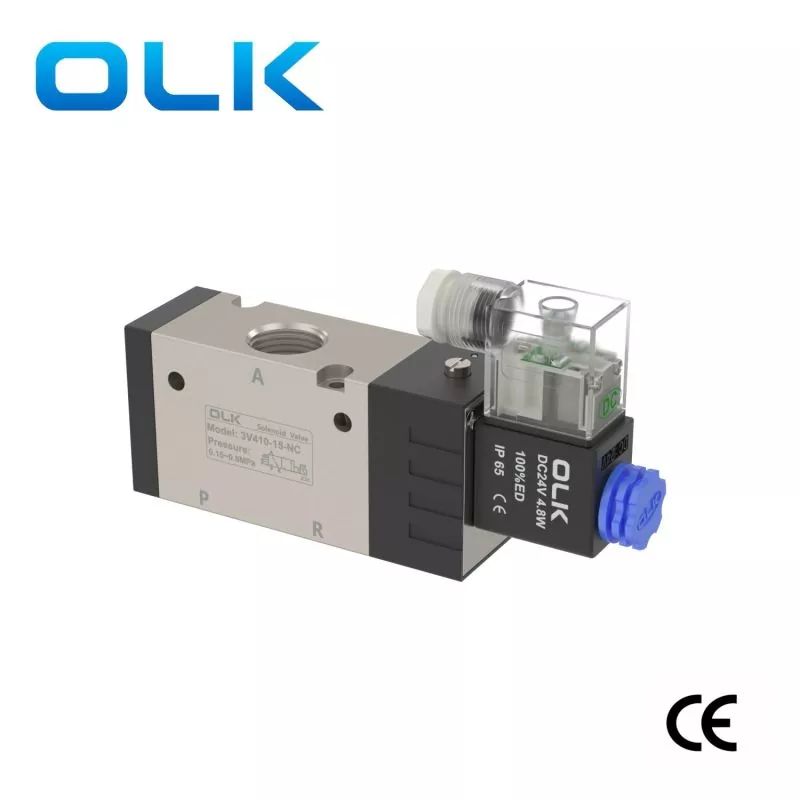

3V410-15 |

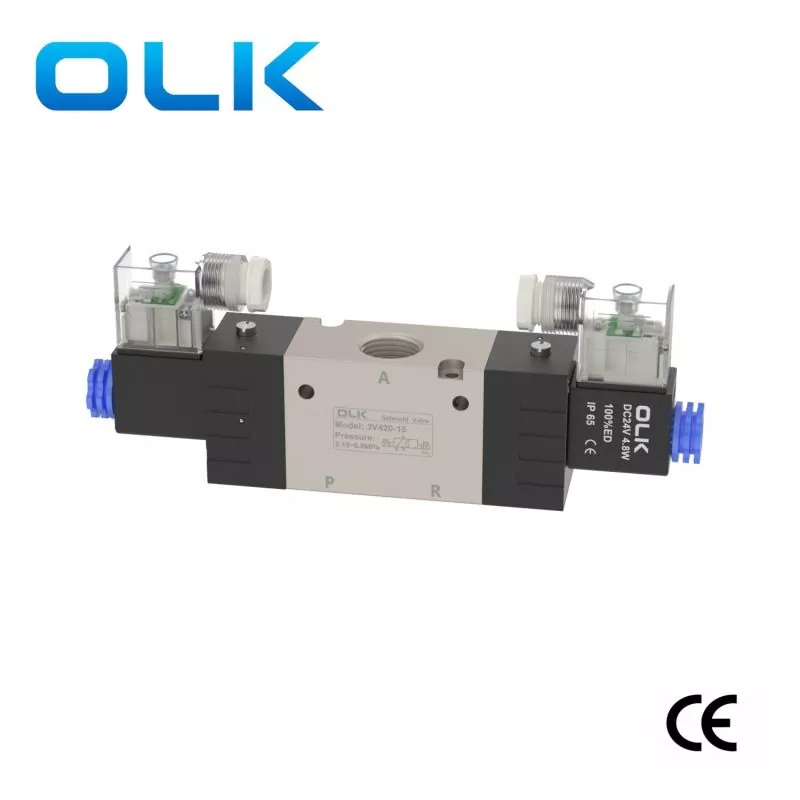

3V420-15 |
|
Arbeitsmedium |
Luft (Filterung durch ein Filtersieb von über 40 μm) |
|
|
Aktionsmodus |
Interner Pilottyp |
|
|
Portgröße |
Einlass=Auslass=G1/2 |
|
|
Effektive Querschnittsfläche |
50 mm² (Cv = 2,79) |
|
|
Positionen |
3/2 Port |
|
|
Druckbereich |
0,15–0,8 MPa (21–114 psi) |
|
|
Prüfdruck |
1,5 MPa (215 psi) |
|
|
Aufwachender Druck |
„5–60 °C (23–140 °F) |
|
|
Körpermaterial |
Aluminiumlegierung |
|
|
Schmierung |
Keine Notwendigkeit |
|
|
Max. Betriebsfrequenz |
3 Mal/Sekunde |
|
|
Isolationsgrad |
B-Level |
|
|
Min. Anregungszeit |
0,05 Sek |
|
|

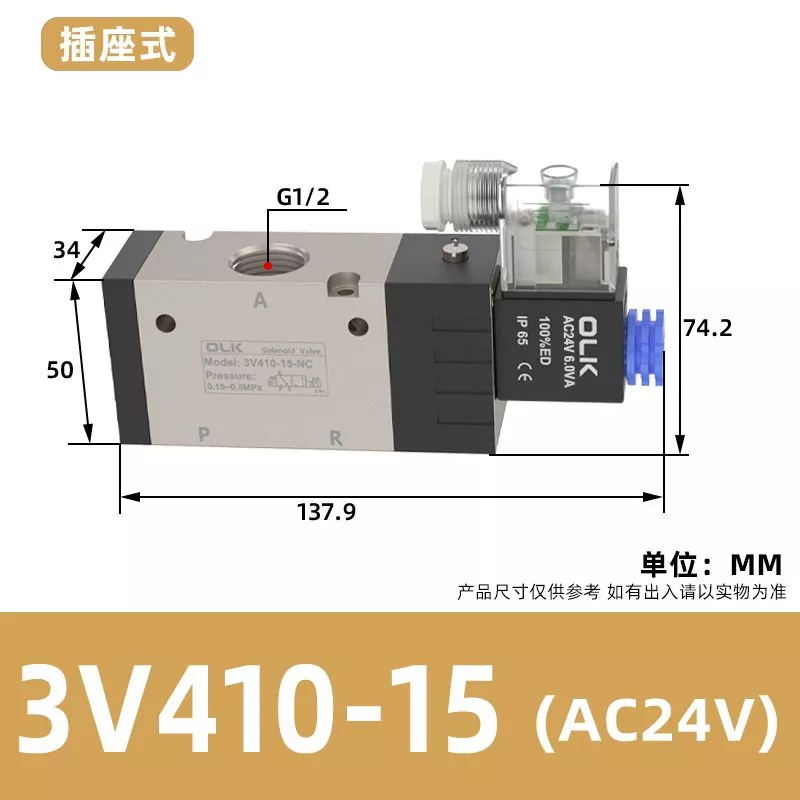

3V410-15 AC24V |
3V410-15 AC110V |
3V410-15 AC220V |
3V410-15 DC220V |
3V410-15 DC24V |
|
3V420-15 AC24V |
3V420-15 AC110V |
3V420-15 AC220V |
3V420-15 DC220V |
3V420-15 DC24V |
