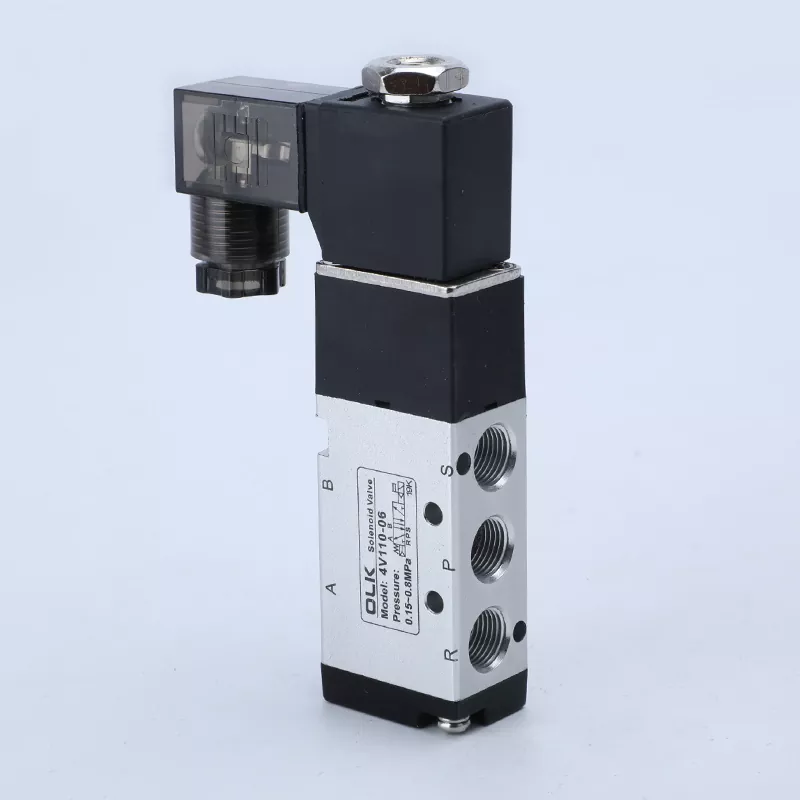

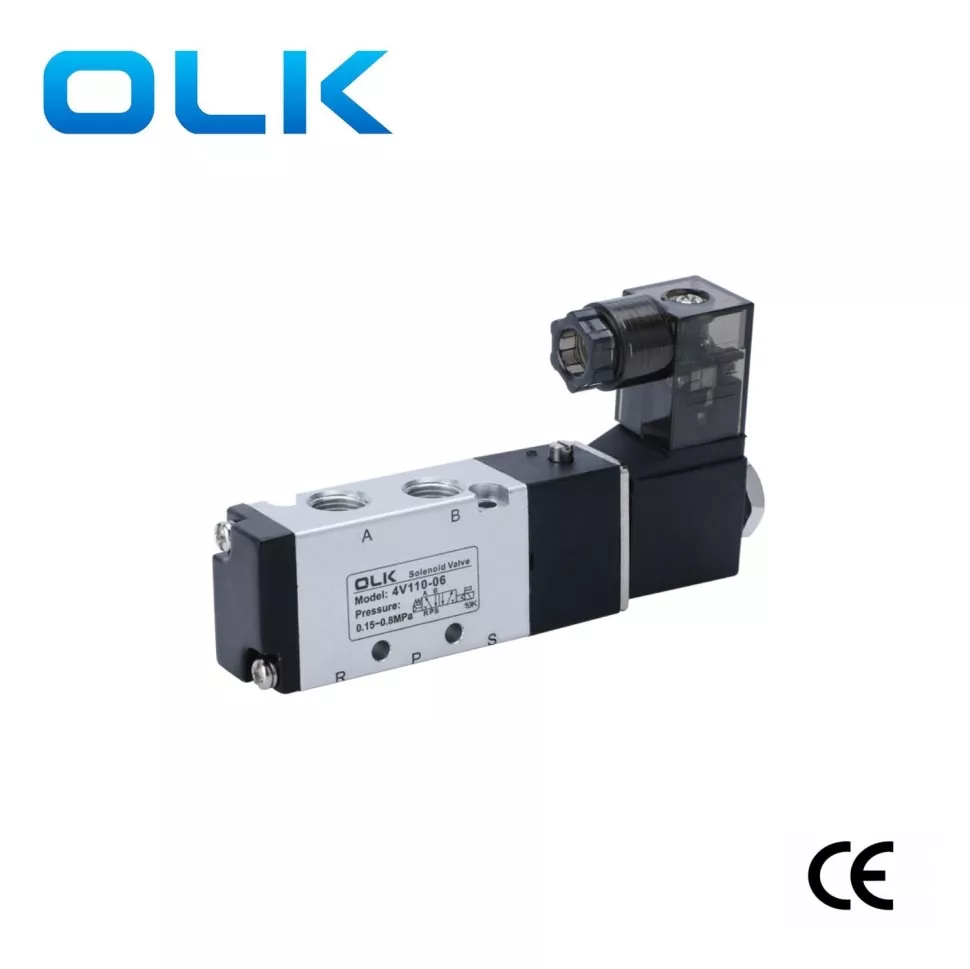

OLK 4v100 Magnetventil 5 Wege, 5/2 -Wege pneumatisches Magnetventil übergebene CE -Zertifizierung. Die Erscheinungsgröße ist das kleinste Modell mit einem kompakten Design und einer Schnittstellenspezifikation von 1/8 ''. 4V100 Magnetventil ist für kleinere pneumatische Systeme mit niedrigeren Durchflussraten geeignet. Angewendet auf kleine Geräte oder kleine Zylinder, die eine präzise Kontrolle erfordern.
|
Bestellcode |
|
|
|
|
|
|
4V |
1 |
10 |
6 |
AC110V |
|
|
Modell |
Code |
Ventiltyp |
Portgröße |
Stromspannung |
Explosionsbeweisspule |
|
4V: Sport2 (3) Positionsmagnetventil |
1: 100 Serie |
10: Einzelmangel 5/2 Wege |
M5: M5x0.8 |
AC220V |
NEIN: DIN -Typ |
|
|
|
20: Doppelmagnetventil 5/2 Wege |
06: 1/8 '' |
DC24V |

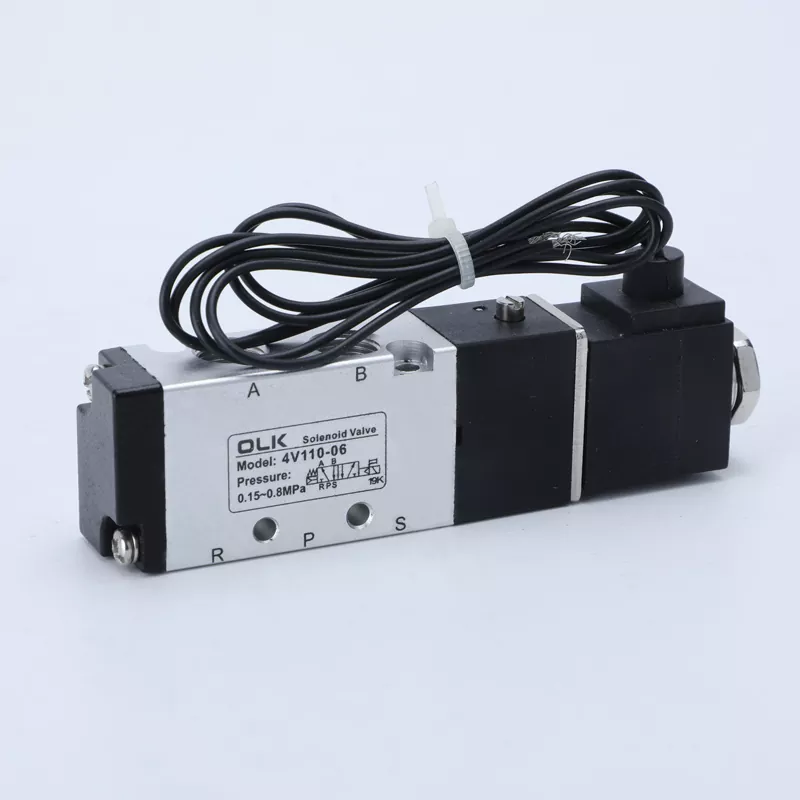

I: Zeilenart |
|
|
|
30c: Doppelmangel vlave5/3way geschlossenes Zentrum |
|
AC110V |
|
|
|
|
30E: Doppelmangel Vlave5/3way Auspuffzentrum |
|
AC24V |
|
|
|
|
30p: Doppelmagnetventil 5/3 -Wege -Druckzentrum |
|
DC12V |
|
|
Modell |
4v110-m5 4v120-m5 |
4v130c-M5 4v130e-M5 4v130p-M5 |
4v110-06 4v120-06 |
4v130c-06 4v130e-06 4v130p-06 |
|
Arbeitsmedium |
Luft （Filter durch einen Filterscreen von über 40 μm） |
|||
|
Aktionsmodus |
Interner Pilottyp |
|||
|
Portgröße |
Inlet = Outlet = Auspuffanschluss = M5 |
Inlet = Outlet == G1/8 |
||
|
Wirksamer Querschnittsbereich |
5,5 mm² （cv = 0,31） |
5,0 mm² （CV = 0,28） |
12,0 mm² （cv = 0,67） |
9,0 mm² （cv = 0,5） |
|
Positionen |
5/2 Port |
5/3 Port |
5/2 Port |
5/2 Port |
|
Druckbereich |
0,15-0,8 MPa (21-114PSI) |
|||
|
Beweisdruck |
1,5 MPa (215psi) |
|||
|
Arbeitsdruck |
‘-20-70 ℃ |
|||
|
Körpermaterial |
Aluminiumlegierung |
|||
|
Schmierung |
Keine Notwendigkeit |
|||
|
Max.operierende Frequenz |
5 mal/Sekunde |
3 mal/Sekunde |
5 mal/Sekunde |
3 mal/Sekunde |
|
Gewicht |
4v110-m5: 130g 4v120-m5: 175g |
200 g |
4v110-06: 120g 4v120-06: 175g |
200 g |
