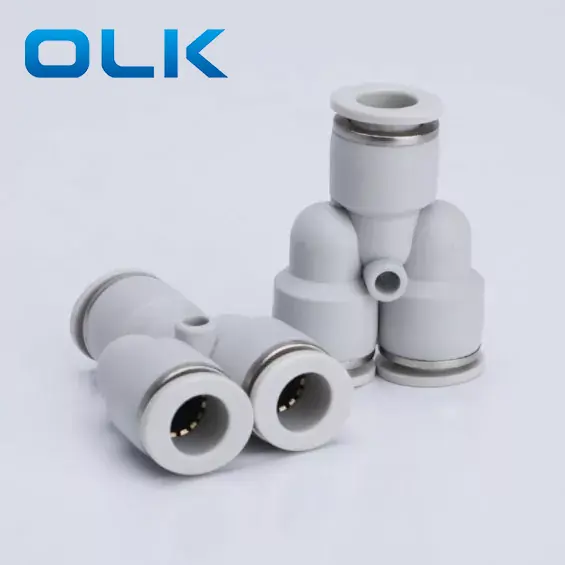

Der Py Union Y-Druck in der Rohranpassung ist eine Y-förmige Anpassung, die zum Spalten oder Kombinieren von Luftstrom in pneumatischen Systemen verwendet wird.
Es verbindet drei Röhrchen mit demselben äußeren Durchmesser und bietet eine sichere und luftdichte Verbindung in alle Richtungen.
|
Py |
8 |
|
Modell |
Rohrgröße (Metrik) |
|
PY -Serienanpassung |
4: 4mm |
|
|
6: 6mm |
|
|
8: 8mm |
|
|
10: 10mm |
|
|
12: 12mm |
|
|
14: 14mm |
|
|
16: 16mm |
|
Flüssigkeit |
Luft/Wasser (Bedingung)/Vakuum |
|
Betriebsdruck |
0-1.0mpa |
|
Vakuumdruck |
-100KPA (10 Torr) |
|
Betriebstemperatur |
-10-60 ℃ |
|
Material |
Nylon (PA), Polyurethan (Pu) |
|

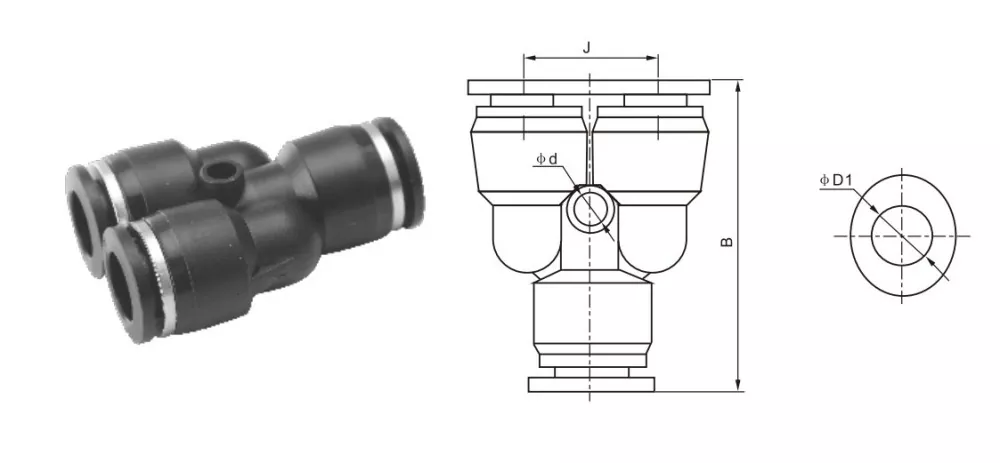

Zollrohranpassung |
MetricTube -Anpassung |
φd |
B |
J |
φd |
|
PY5/32 |
PY-4 |
4 |
38 |
11.6 |
2.5 |
|
PY1/4 |
PY-6 |
6 |
39 |
13.3 |
3.5 |
|
PY5/16 |
PY-8 |
8 |
42.5 |
15.5 |
4.5 |
|
PY3/8 |
PY-10 |
10 |
48 |
38.5 |
4.5 |
|
Py1/2 |
PY-12 |
12 |
54 |
21.5 |
4 |
|
Gemeinsame Referenz für kaiserliche Gewindegröße um Konvertierung |
||
|
Imperiale Größe |
Ca. Metrik (mm) |
Konversionsformel |
|
1/8 |
3,2 mm |
1 ÷ 8 × 25,4 = 3,175 |
|
5/32 |
3,97 mm |
5 ÷ 32 × 25,4 = 3,97 |
|
1/4 |
6,35 mm |
1 ÷ 4 × 25,4 = 6,35 |
|
5/16 |
7,94 mm |
5 ÷ 16 × 25,4 = 7,94 |
|
3/8 |
9,53 mm |
3 ÷ 8 × 25,4 = 9,53 |
|
1/2 |
12,7 mm |
1 ÷ 2 × 25,4 = 12,7 |
